FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU02935

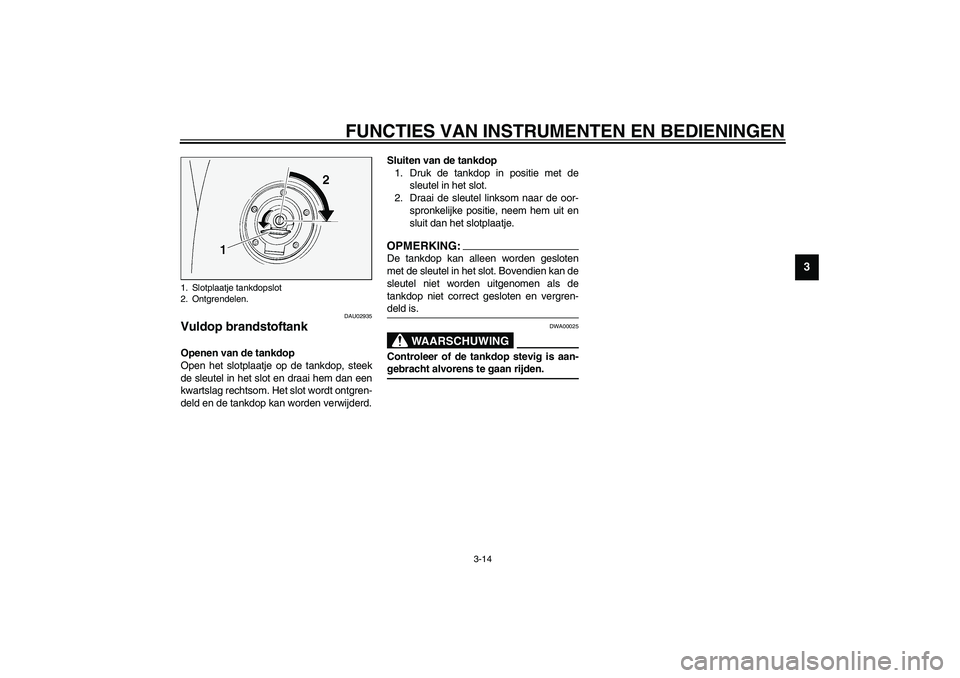

Vuldop brandstoftank Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.Sluiten van de tankdop
1. Druk de tankdop in positie met de
sleutel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:_ De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is. _
DWA00025
WAARSCHUWING
_ Controleer of de tankdop stevig is aan-
gebracht alvorens te gaan rijden. _
1. Slotplaatje tankdopslot
2. Ontgrendelen.
U5JWD2.book Page 14 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU03753

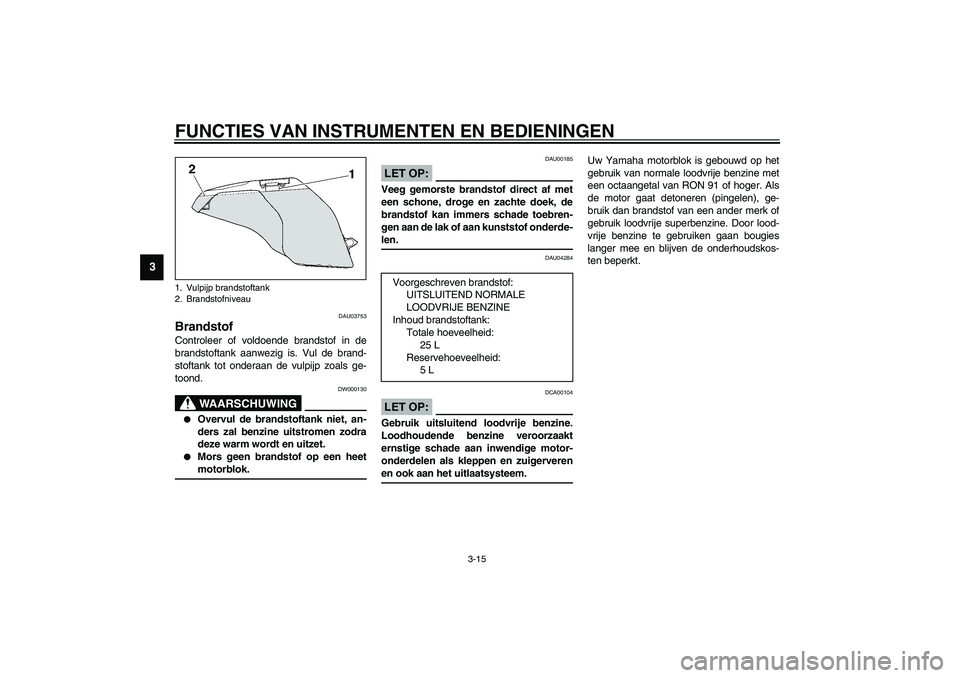

Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
DW000130
WAARSCHUWING
_

Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heet
motorblok.
_
DAU00185
LET OP:_ Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len. _
DAU04284
DCA00104
LET OP:_ Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem. _
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan brandstof van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
1. Vulpijp brandstoftank
2. Brandstofniveau
Voorgeschreven brandstof:
UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
Totale hoeveelheid:
25 L
Reservehoeveelheid:
5 L
U5JWD2.book Page 15 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU02955

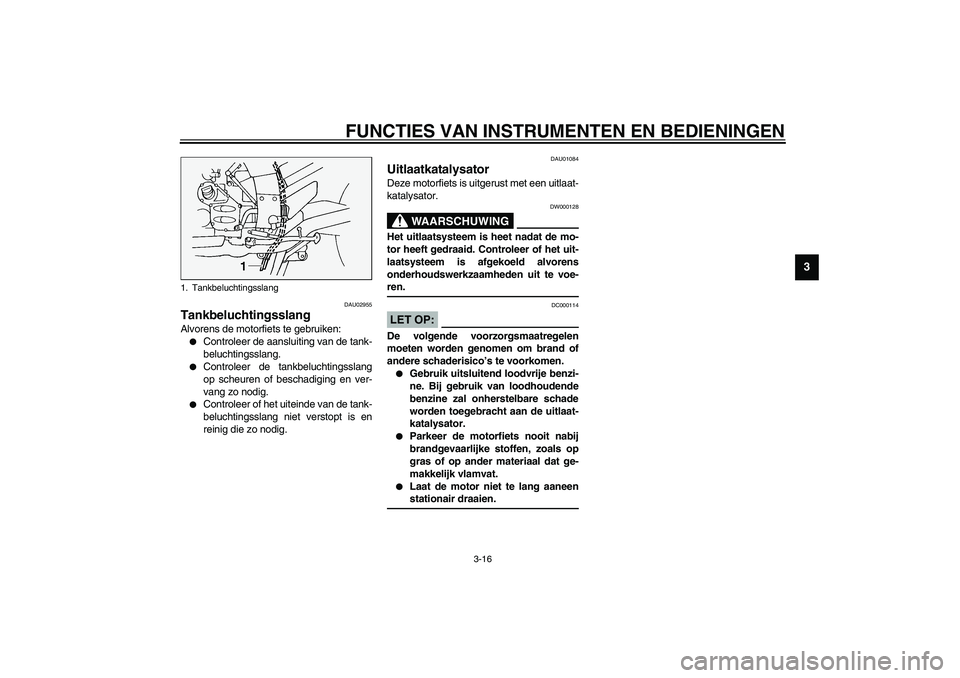

Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.


Controleer de tankbeluchtingsslang
op scheuren of beschadiging en ver-
vang zo nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die zo nodig.
DAU01084
Uitlaatkatalysator Deze motorfiets is uitgerust met een uitlaat-
katalysator.
DW000128
WAARSCHUWING
_ Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-
ren. _
DC000114
LET OP:_ De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de motorfiets nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneen
stationair draaien.
_
1. Tankbeluchtingsslang
U5JWD2.book Page 16 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
DAU03945

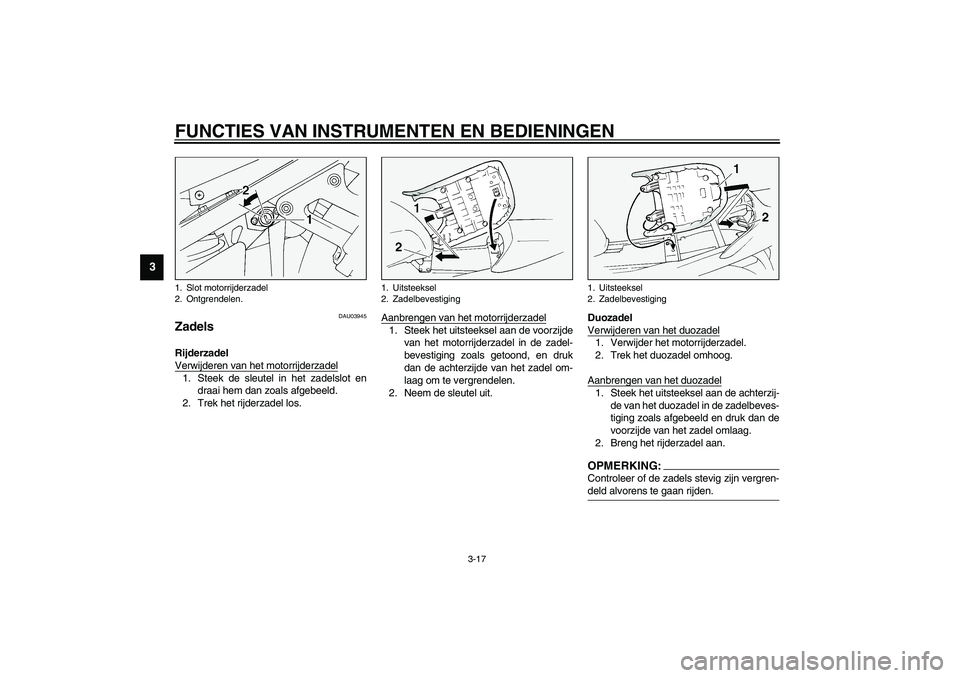

Zadels Rijderzadel
Verwijderen van het motorrijderzadel1. Steek de sleutel in het zadelslot en
draai hem dan zoals afgebeeld.
2. Trek het rijderzadel los.Aanbrengen van het motorrijderzadel
1. Steek het uitsteeksel aan de voorzijde
van het motorrijderzadel in de zadel-
bevestiging zoals getoond, en druk
dan de achterzijde van het zadel om-
laag om te vergrendelen.
2. Neem de sleutel uit.Duozadel
Verwijderen van het duozadel
1. Verwijder het motorrijderzadel.
2. Trek het duozadel omhoog.
Aanbrengen van het duozadel1. Steek het uitsteeksel aan de achterzij-
de van het duozadel in de zadelbeves-
tiging zoals afgebeeld en druk dan de
voorzijde van het zadel omlaag.
2. Breng het rijderzadel aan.OPMERKING:_ Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden. _
1. Slot motorrijderzadel
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
1. Uitsteeksel
2. Zadelbevestiging
U5JWD2.book Page 17 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
DAU04292

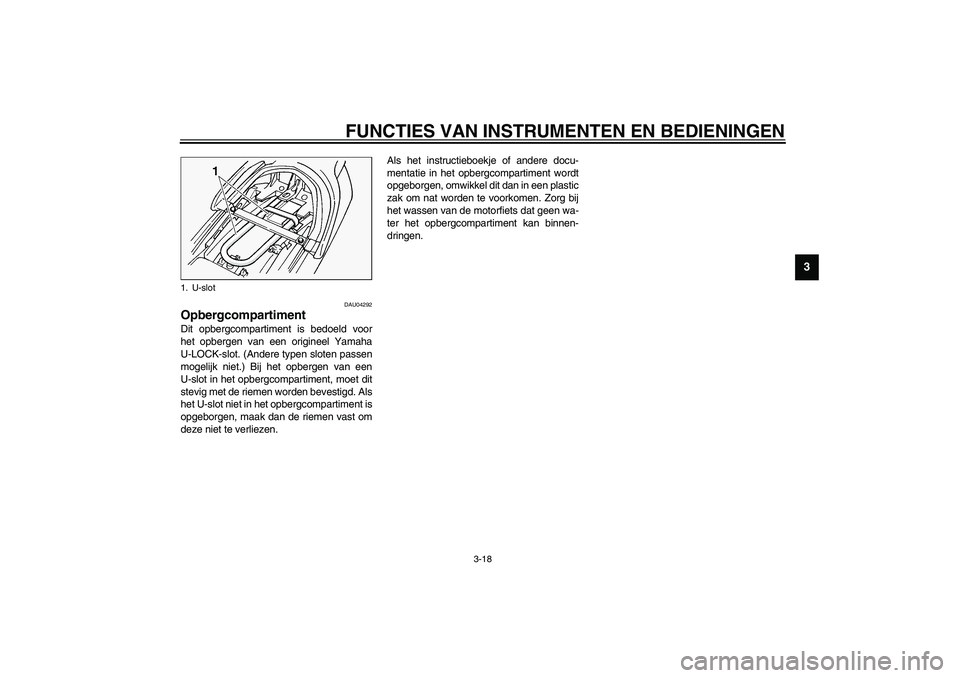

Opbergcompartiment Dit opbergcompartiment is bedoeld voor
het opbergen van een origineel Yamaha
U-LOCK-slot. (Andere typen sloten passen
mogelijk niet.) Bij het opbergen van een
U-slot in het opbergcompartiment, moet dit
stevig met de riemen worden bevestigd. Als
het U-slot niet in het opbergcompartiment is
opgeborgen, maak dan de riemen vast om
deze niet te verliezen.Als het instructieboekje of andere docu-
mentatie in het opbergcompartiment wordt
opgeborgen, omwikkel dit dan in een plastic
zak om nat worden te voorkomen. Zorg bij
het wassen van de motorfiets dat geen wa-
ter het opbergcompartiment kan binnen-
dringen. 1. U-slot
U5JWD2.book Page 18 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
DAU26880

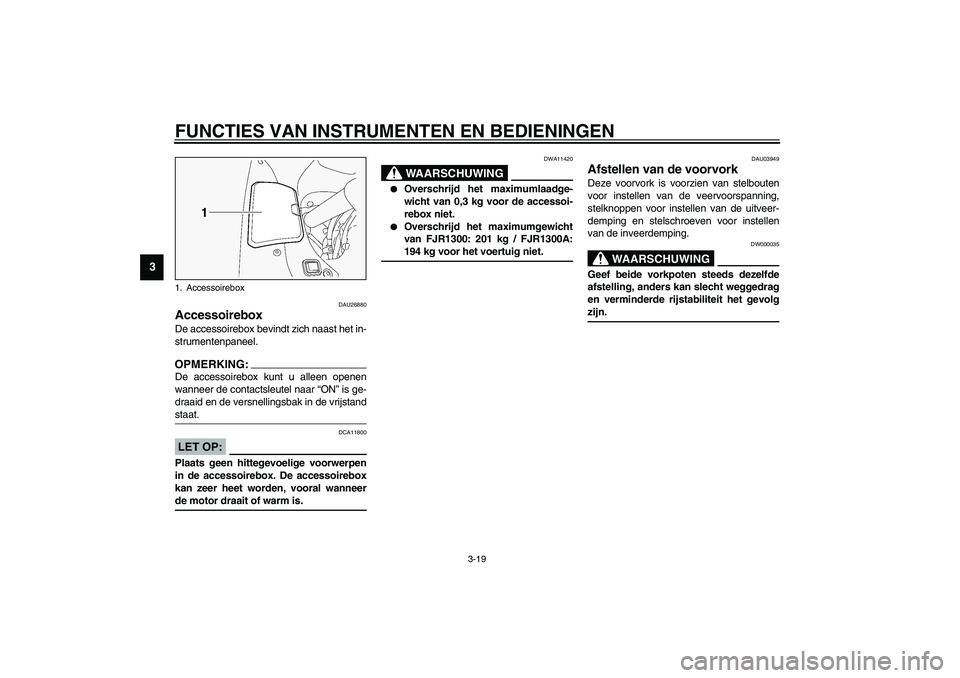

Accessoirebox De accessoirebox bevindt zich naast het in-
strumentenpaneel.OPMERKING:_ De accessoirebox kunt u alleen openen
wanneer de contactsleutel naar “ON” is ge-
draaid en de versnellingsbak in de vrijstand
staat. _
DCA11800
LET OP:_ Plaats geen hittegevoelige voorwerpen
in de accessoirebox. De accessoirebox
kan zeer heet worden, vooral wanneer
de motor draait of warm is. _
DWA11420
WAARSCHUWING
_

Overschrijd het maximumlaadge-
wicht van 0,3 kg voor de accessoi-
rebox niet.


Overschrijd het maximumgewicht
van FJR1300: 201 kg / FJR1300A:
194 kg voor het voertuig niet.
_
DAU03949
Afstellen van de voorvork Deze voorvork is voorzien van stelbouten
voor instellen van de veervoorspanning,
stelknoppen voor instellen van de uitveer-
demping en stelschroeven voor instellen
van de inveerdemping.
DW000035
WAARSCHUWING
_ Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn. _
1. AccessoireboxU5JWD2.book Page 19 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3

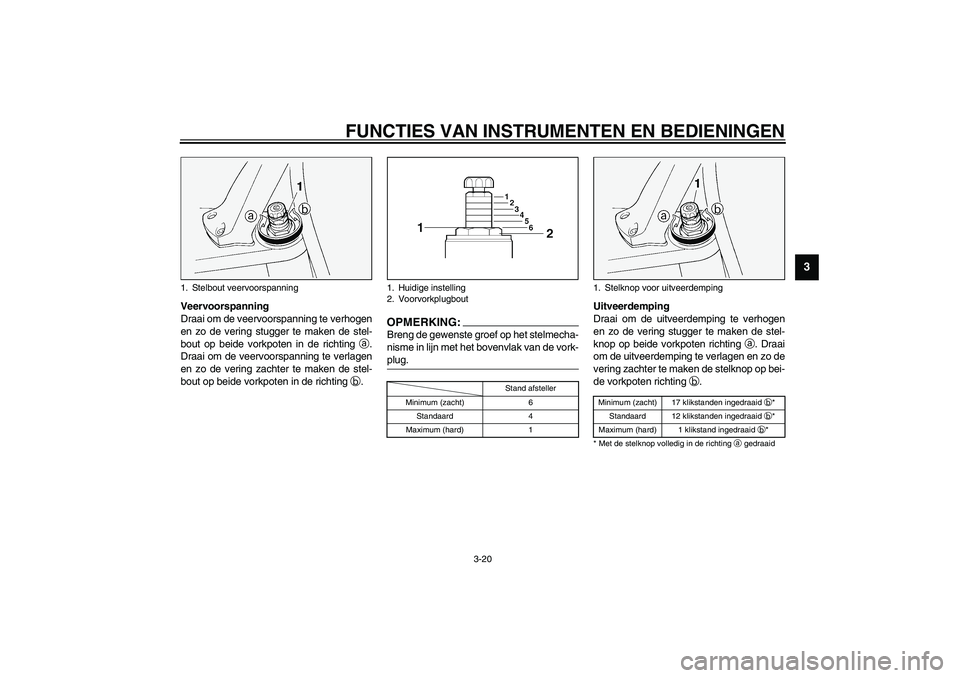

Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting
a.
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting
b.
OPMERKING:_ Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug. _
Uitveerdemping
Draai om de uitveerdemping te verhogen
en zo de vering stugger te maken de stel-
knop op beide vorkpoten richting
a. Draai
om de uitveerdemping te verlagen en zo de
vering zachter te maken de stelknop op bei-
de vorkpoten richting
b.CI-09D
1. Stelbout veervoorspanning
1. Huidige instelling
2. Voorvorkplugbout
Stand afsteller
Minimum (zacht) 6
Standaard 4
Maximum (hard) 1
1. Stelknop voor uitveerdempingMinimum (zacht) 17 klikstanden ingedraaid b
*
Standaard 12 klikstanden ingedraaid b
*
Maximum (hard) 1 klikstand ingedraaid b
*
* Met de stelknop volledig in de richting a
gedraaid
U5JWD2.book Page 20 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
3

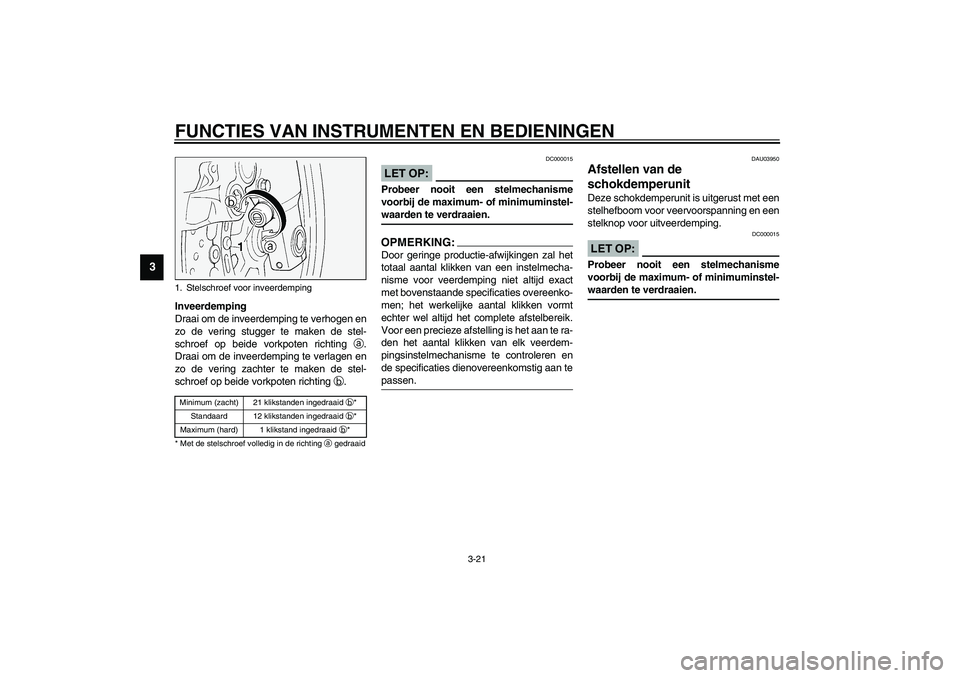

Inveerdemping
Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef op beide vorkpoten richting
a.
Draai om de inveerdemping te verlagen en
zo de vering zachter te maken de stel-
schroef op beide vorkpoten richting
b.CI-14DDC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _OPMERKING:_ Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen. _
DAU03950
Afstellen van de
schokdemperunit Deze schokdemperunit is uitgerust met een
stelhefboom voor veervoorspanning en een
stelknop voor uitveerdemping.
DC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _
1. Stelschroef voor inveerdempingMinimum (zacht) 21 klikstanden ingedraaid b
*
Standaard 12 klikstanden ingedraaid b
*
Maximum (hard) 1 klikstand ingedraaid b
*
* Met de stelschroef volledig in de richting a
gedraaid
U5JWD2.book Page 21 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
3

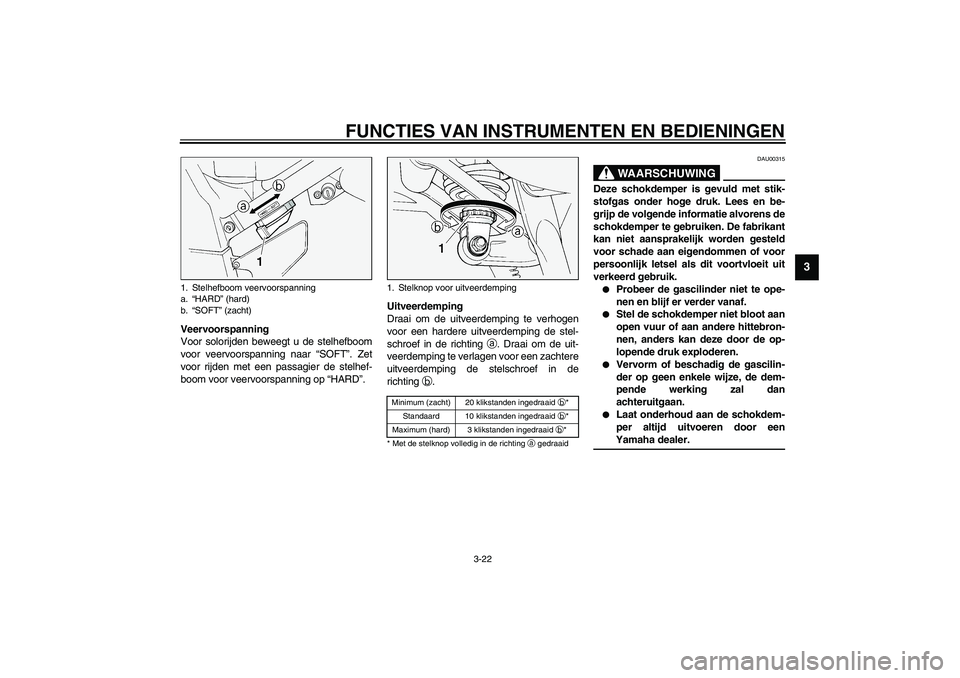

Veervoorspanning
Voor solorijden beweegt u de stelhefboom
voor veervoorspanning naar “SOFT”. Zet
voor rijden met een passagier de stelhef-
boom voor veervoorspanning op “HARD”.Uitveerdemping
Draai om de uitveerdemping te verhogen
voor een hardere uitveerdemping de stel-
schroef in de richting
a. Draai om de uit-
veerdemping te verlagen voor een zachtere
uitveerdemping de stelschroef in de
richting
b.
CI-09DDAU00315
WAARSCHUWING
_ Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door een
Yamaha dealer.
_
1. Stelhefboom veervoorspanning
a.“HARD” (hard)
b.“SOFT” (zacht)
1. Stelknop voor uitveerdempingMinimum (zacht) 20 klikstanden ingedraaid b
*
Standaard 10 klikstanden ingedraaid b
*
Maximum (hard) 3 klikstanden ingedraaid b
*
* Met de stelknop volledig in de richting a
gedraaid
U5JWD2.book Page 22 Wednesday, November 13, 2002 12:15 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
3
DAU04043

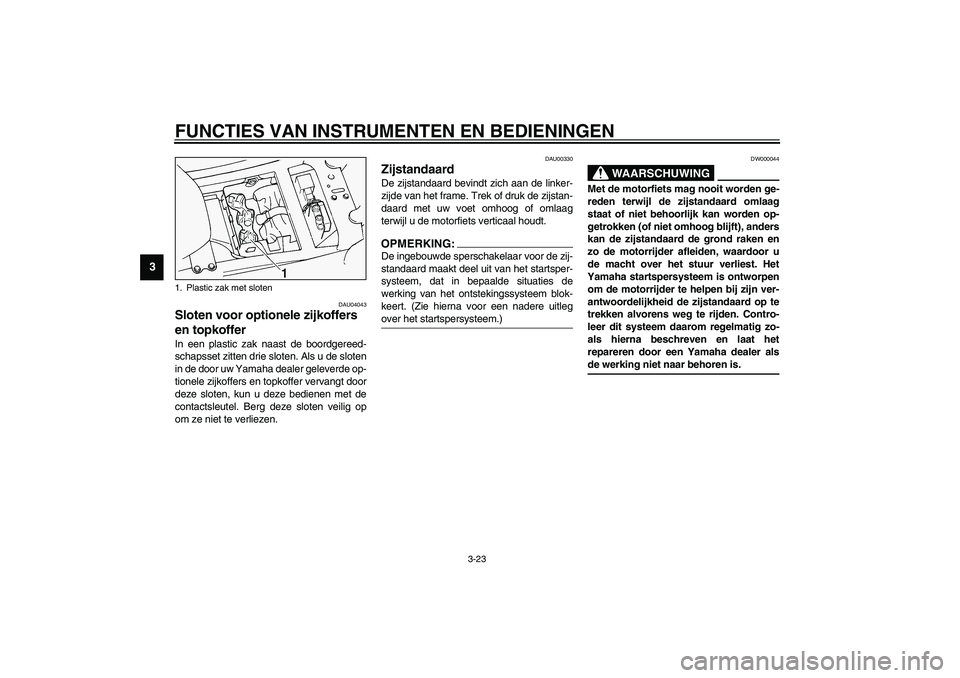

Sloten voor optionele zijkoffers
en topkoffer In een plastic zak naast de boordgereed-
schapsset zitten drie sloten. Als u de sloten
in de door uw Yamaha dealer geleverde op-
tionele zijkoffers en topkoffer vervangt door
deze sloten, kun u deze bedienen met de
contactsleutel. Berg deze sloten veilig op
om ze niet te verliezen.
DAU00330
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:_ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) _
DW000044
WAARSCHUWING
_ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
1. Plastic zak met slotenU5JWD2.book Page 23 Wednesday, November 13, 2002 12:15 PM
