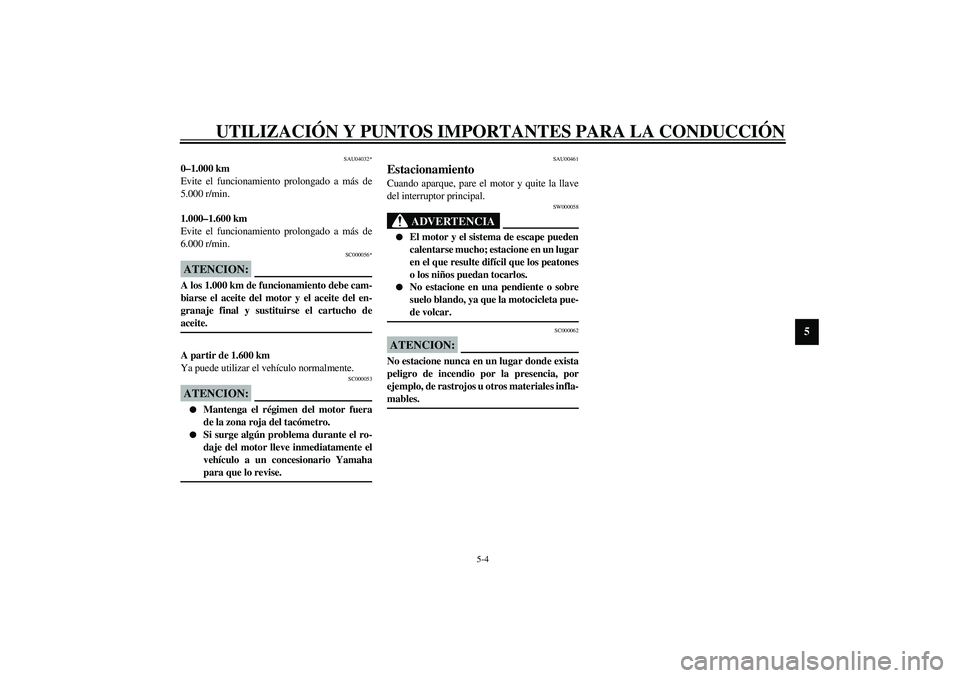

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU04032*
0–1.000 km
Evite el funcionamiento prolongado a más de
5.000 r/min.
1.000–1.600 km
Evite el funcionamiento prolongado a más de
6.000 r/min.
SC000056*
ATENCION:_ A los 1.000 km de funcionamiento debe cam-
biarse el aceite del motor y el aceite del en-
granaje final y sustituirse el cartucho de
aceite. _A partir de 1.600 km
Ya puede utilizar el vehículo normalmente.
SC000053
ATENCION:_
Mantenga el régimen del motor fuera
de la zona roja del tacómetro.
Si surge algún problema durante el ro-
daje del motor lleve inmediatamente el
vehículo a un concesionario Yamaha
para que lo revise.
_
SAU00461
Estacionamiento Cuando aparque, pare el motor y quite la llave
del interruptor principal.
SW000058
ADVERTENCIA
_
El motor y el sistema de escape pueden
calentarse mucho; estacione en un lugar
en el que resulte difícil que los peatones
o los niños puedan tocarlos.
No estacione en una pendiente o sobre
suelo blando, ya que la motocicleta pue-
de volcar.
_
SC000062
ATENCION:_ No estacione nunca en un lugar donde exista
peligro de incendio por la presencia, por
ejemplo, de rastrojos u otros materiales infla-
mables. _
S5JWS2.book Page 4 Thursday, November 14, 2002 10:45 AM
Page 52 of 112
S5JWS2.book Page 5 Thursday, November 14, 2002 10:45 AM
Page 53 of 112

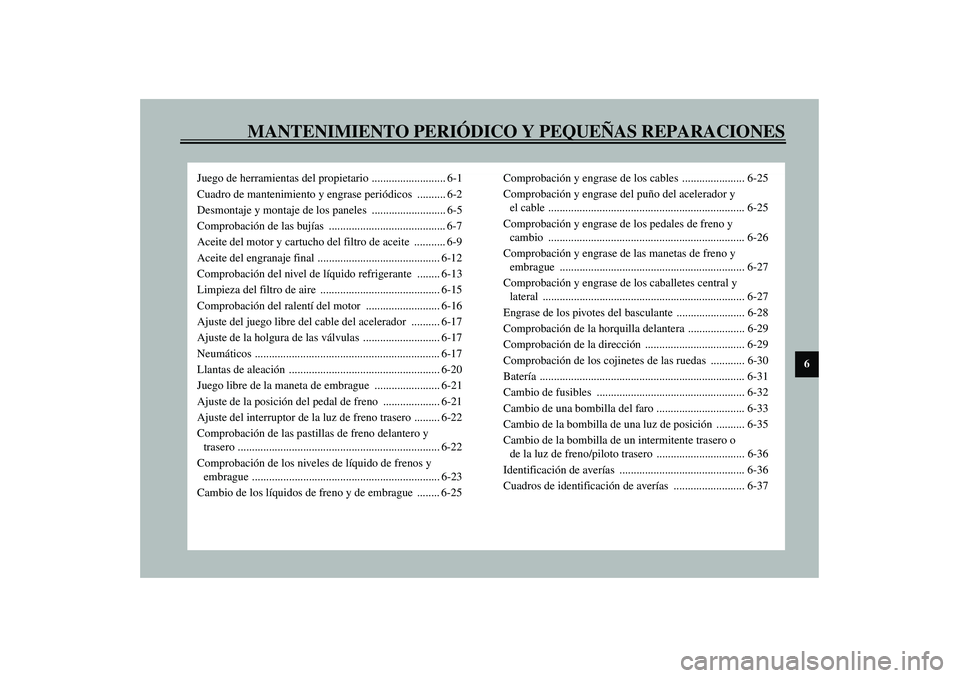

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje de los paneles .......................... 6-5
Comprobación de las bujías ......................................... 6-7
Aceite del motor y cartucho del filtro de aceite ........... 6-9
Aceite del engranaje final ........................................... 6-12
Comprobación del nivel de líquido refrigerante ........ 6-13
Limpieza del filtro de aire .......................................... 6-15
Comprobación del ralentí del motor .......................... 6-16
Ajuste del juego libre del cable del acelerador .......... 6-17
Ajuste de la holgura de las válvulas ........................... 6-17
Neumáticos ................................................................. 6-17
Llantas de aleación ..................................................... 6-20
Juego libre de la maneta de embrague ....................... 6-21
Ajuste de la posición del pedal de freno .................... 6-21
Ajuste del interruptor de la luz de freno trasero ......... 6-22
Comprobación de las pastillas de freno delantero y
trasero ....................................................................... 6-22
Comprobación de los niveles de líquido de frenos y
embrague .................................................................. 6-23
Cambio de los líquidos de freno y de embrague ........ 6-25Comprobación y engrase de los cables ...................... 6-25
Comprobación y engrase del puño del acelerador y
el cable ..................................................................... 6-25
Comprobación y engrase de los pedales de freno y
cambio ..................................................................... 6-26
Comprobación y engrase de las manetas de freno y
embrague ................................................................. 6-27
Comprobación y engrase de los caballetes central y
lateral ....................................................................... 6-27
Engrase de los pivotes del basculante ........................ 6-28
Comprobación de la horquilla delantera .................... 6-29
Comprobación de la dirección ................................... 6-29
Comprobación de los cojinetes de las ruedas ............ 6-30
Batería ........................................................................ 6-31
Cambio de fusibles .................................................... 6-32
Cambio de una bombilla del faro ............................... 6-33
Cambio de la bombilla de una luz de posición .......... 6-35
Cambio de la bombilla de un intermitente trasero o
de la luz de freno/piloto trasero ............................... 6-36
Identificación de averías ............................................ 6-36
Cuadros de identificación de averías ......................... 6-37
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM
Page 54 of 112
6-1
6
SAU00462

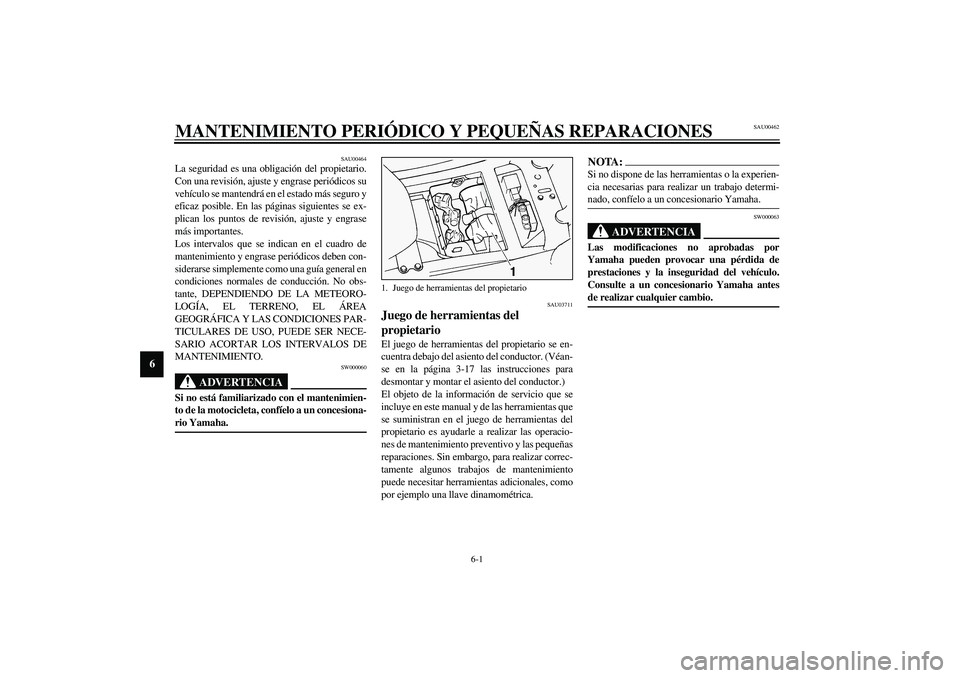

6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU03711
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra debajo del asiento del conductor. (Véan-
se en la página 3-17 las instrucciones para
desmontar y montar el asiento del conductor.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
1. Juego de herramientas del propietario
S5JWS2.book Page 1 Thursday, November 14, 2002 10:45 AM
Page 55 of 112
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685

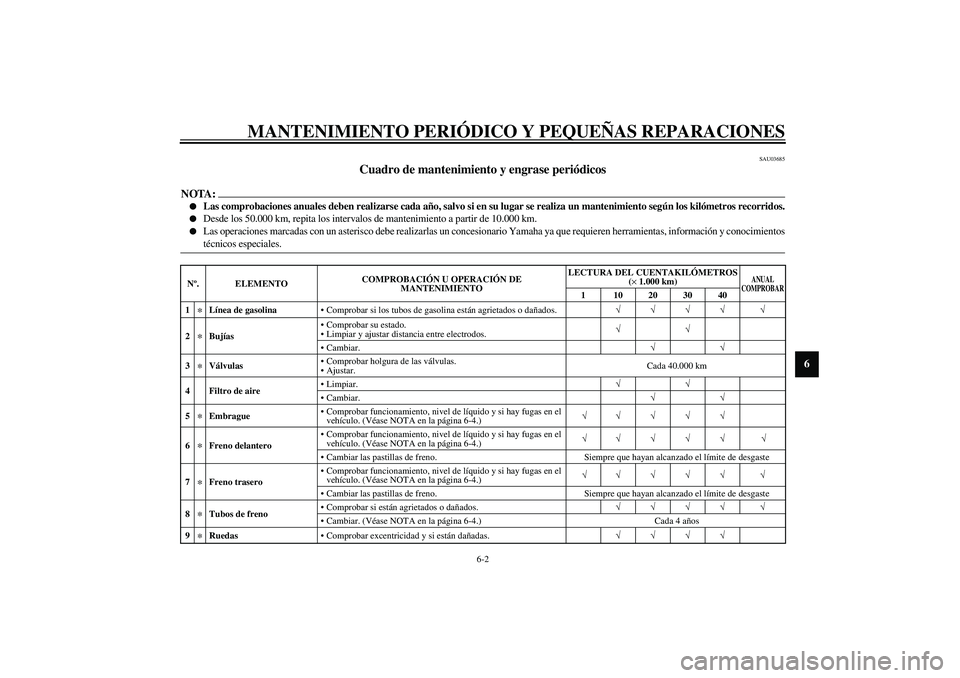

Cuadro de mantenimiento y engrase periódicos
NOTA:_
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
1
*
Línea de gasolinaComprobar si los tubos de gasolina están agrietados o dañados.√√√√ √
2
*
BujíasComprobar su estado.
Limpiar y ajustar distancia entre electrodos.√√
Cambiar.√√
3
*
VálvulasComprobar holgura de las válvulas.
Ajustar.Cada 40.000 km
4 Filtro de aireLimpiar.√√
Cambiar.√√
5
*
EmbragueComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.) √√ √ √ √
6
*
Freno delanteroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
7
*
Freno traseroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Tubos de frenoComprobar si están agrietados o dañados.√√√√ √
Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
9
*
RuedasComprobar excentricidad y si están dañadas.√√√√
S5JWS2.book Page 2 Thursday, November 14, 2002 10:45 AM
Page 56 of 112

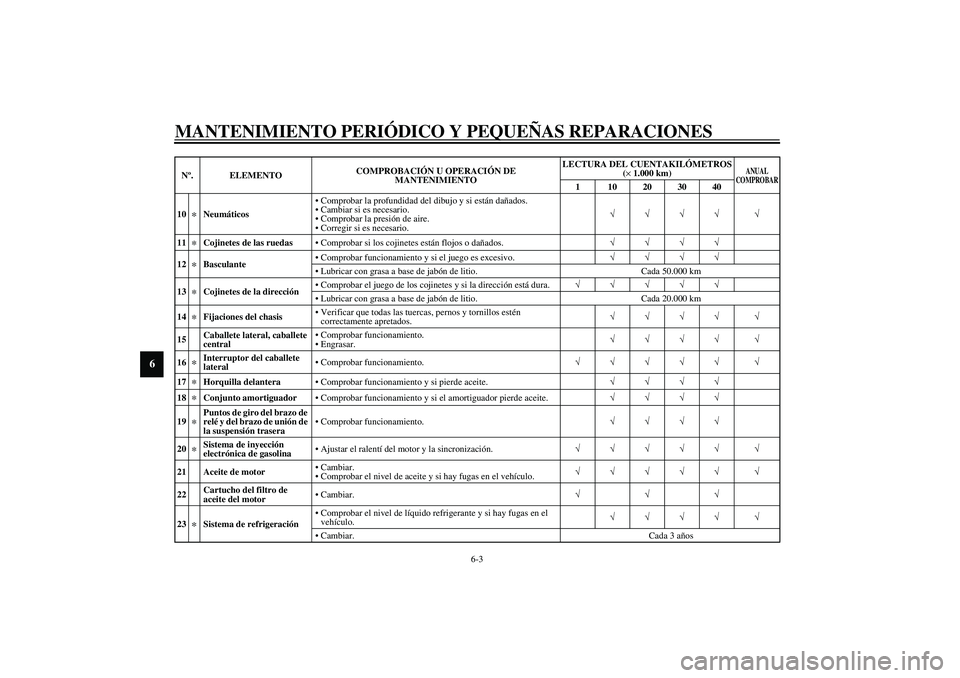

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
10
*
NeumáticosComprobar la profundidad del dibujo y si están dañados.
Cambiar si es necesario.
Comprobar la presión de aire.
Corregir si es necesario.√√√√ √
11
*
Cojinetes de las ruedasComprobar si los cojinetes están flojos o dañados.√√√√
12
*
BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50.000 km
13
*
Cojinetes de la direcciónComprobar el juego de los cojinetes y si la dirección está dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20.000 km
14
*
Fijaciones del chasisVerificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
15Caballete lateral, caballete
centralComprobar funcionamiento.
Engrasar.√√√√ √
16
*
Interruptor del caballete
lateralComprobar funcionamiento.√√√√√ √
17
*
Horquilla delanteraComprobar funcionamiento y si pierde aceite.√√√√
18
*
Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde aceite.√√√√
19
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión traseraComprobar funcionamiento.√√√√
20
*
Sistema de inyección
electrónica de gasolinaAjustar el ralentí del motor y la sincronización.√√√√√ √
21 Aceite de motorCambiar.
Comprobar el nivel de aceite y si hay fugas en el vehículo.√√√√√ √
22Cartucho del filtro de
aceite del motorCambiar.√√√
23
*
Sistema de refrigeraciónComprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.√√√√ √
Cambiar.Cada 3 años Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
1 10203040
S5JWS2.book Page 3 Thursday, November 14, 2002 10:45 AM
Page 57 of 112

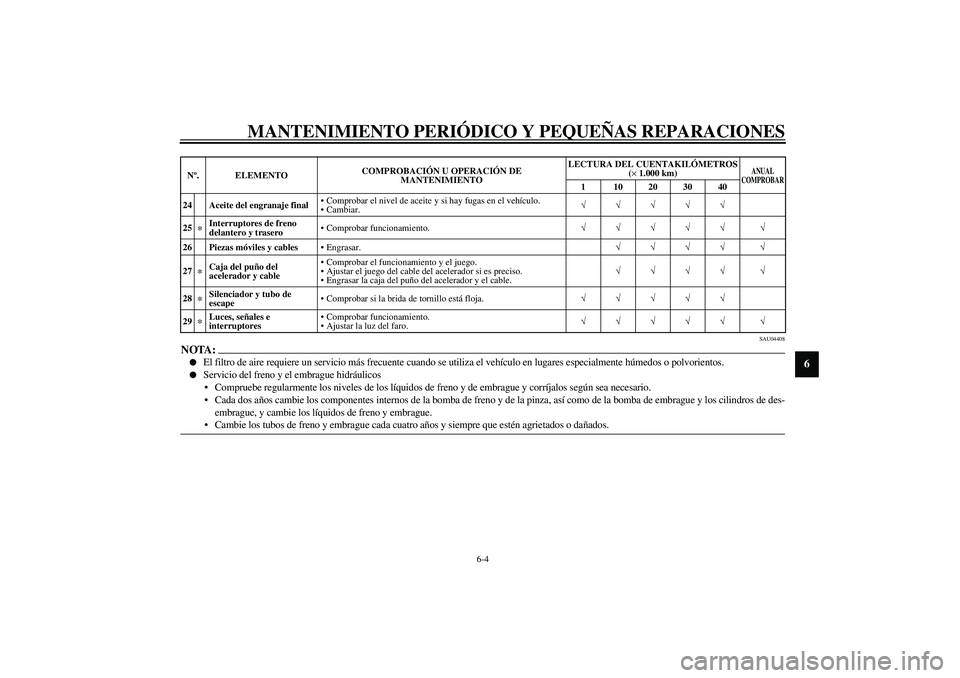

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU04408
NOTA:_
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
Servicio del freno y el embrague hidráulicos
Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los cilindros de des-
embrague, y cambie los líquidos de freno y embrague.
Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
_24 Aceite del engranaje finalComprobar el nivel de aceite y si hay fugas en el vehículo.
Cambiar.√√√√√
25
*
Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
26 Piezas móviles y cablesEngrasar.√√√√ √
27
*
Caja del puño del
acelerador y cableComprobar el funcionamiento y el juego.
Ajustar el juego del cable del acelerador si es preciso.
Engrasar la caja del puño del acelerador y el cable.√√√√ √
28
*
Silenciador y tubo de
escapeComprobar si la brida de tornillo está floja.√√√√√
29
*
Luces, señales e
interruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
S5JWS2.book Page 4 Thursday, November 14, 2002 10:45 AM
Page 58 of 112
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01122

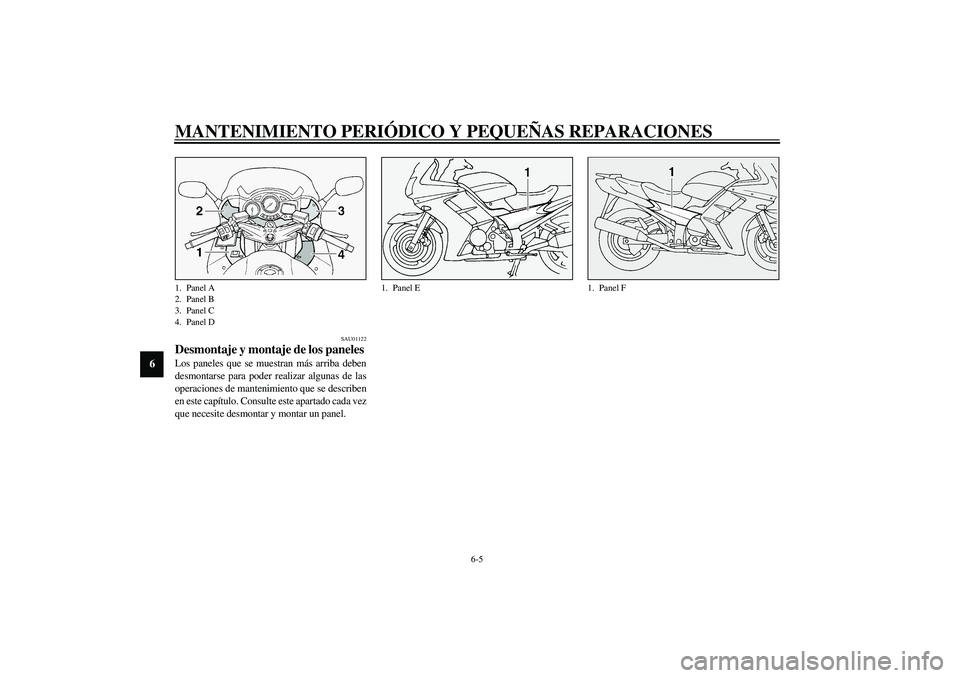

Desmontaje y montaje de los paneles Los paneles que se muestran más arriba deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un panel.1. Panel A
2. Panel B
3. Panel C
4. Panel D
1. Panel E
1. Panel F
S5JWS2.book Page 5 Thursday, November 14, 2002 10:45 AM

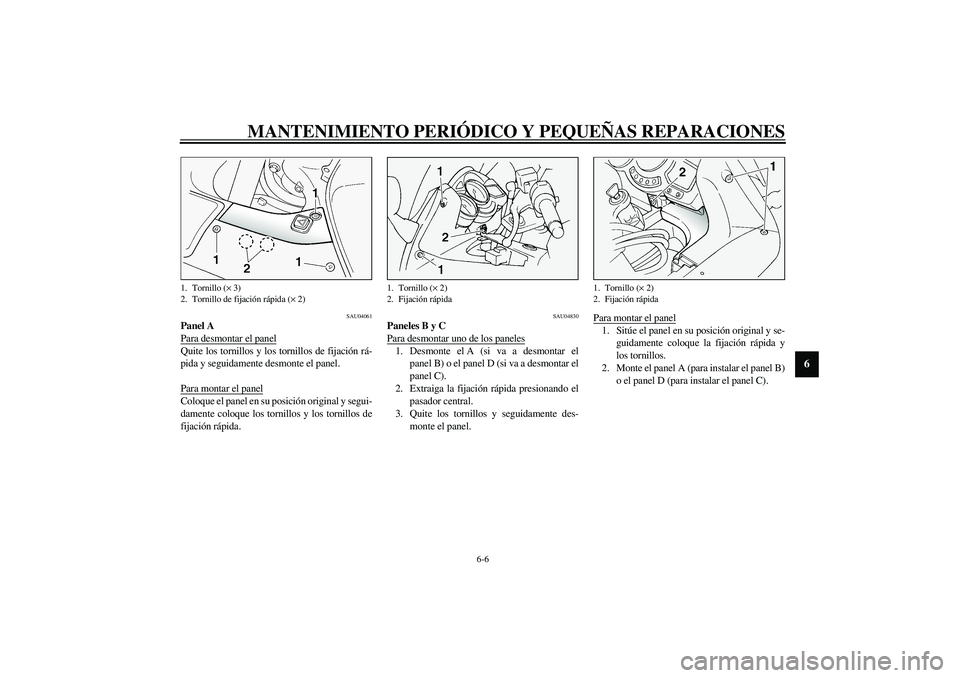

Page 59 of 112
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU04061
Panel A
Para desmontar el panelQuite los tornillos y los tornillos de fijación rá-
pida y seguidamente desmonte el panel.
Para montar el panelColoque el panel en su posición original y segui-
damente coloque los tornillos y los tornillos de
fijación rápida.
SAU04830
Paneles B y C
Para desmontar uno de los paneles1. Desmonte el A (si va a desmontar el
panel B) o el panel D (si va a desmontar el
panel C).
2. Extraiga la fijación rápida presionando el
pasador central.
3. Quite los tornillos y seguidamente des-
monte el panel.Para montar el panel
1. Sitúe el panel en su posición original y se-
guidamente coloque la fijación rápida y
los tornillos.
2. Monte el panel A (para instalar el panel B)
o el panel D (para instalar el panel C).
1. Tornillo (× 3)
2. Tornillo de fijación rápida (× 2)
1. Tornillo (× 2)
2. Fijación rápida
1. Tornillo (× 2)
2. Fijación rápida
S5JWS2.book Page 6 Thursday, November 14, 2002 10:45 AM

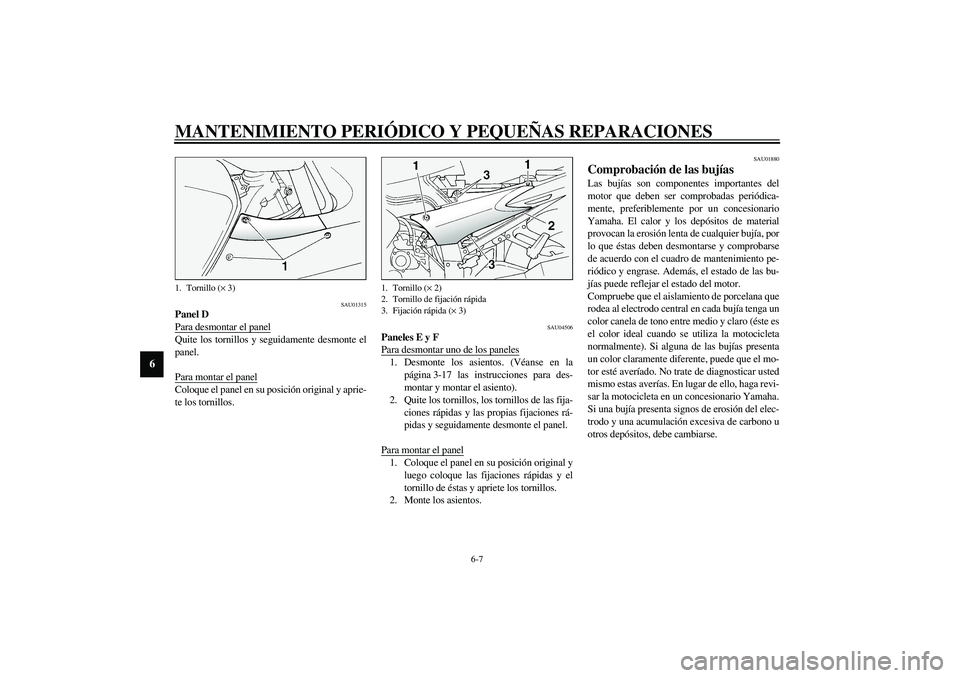

Page 60 of 112
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU01315
Panel D
Para desmontar el panelQuite los tornillos y seguidamente desmonte el
panel.
Para montar el panelColoque el panel en su posición original y aprie-
te los tornillos.
SAU04506
Paneles E y F
Para desmontar uno de los paneles1. Desmonte los asientos. (Véanse en la
página 3-17 las instrucciones para des-
montar y montar el asiento).
2. Quite los tornillos, los tornillos de las fija-
ciones rápidas y las propias fijaciones rá-
pidas y seguidamente desmonte el panel.
Para montar el panel1. Coloque el panel en su posición original y
luego coloque las fijaciones rápidas y el
tornillo de éstas y apriete los tornillos.
2. Monte los asientos.
SAU01880
Comprobación de las bujías Las bujías son componentes importantes del
motor que deben ser comprobadas periódica-
mente, preferiblemente por un concesionario
Yamaha. El calor y los depósitos de material
provocan la erosión lenta de cualquier bujía, por
lo que éstas deben desmontarse y comprobarse
de acuerdo con el cuadro de mantenimiento pe-
riódico y engrase. Además, el estado de las bu-
jías puede reflejar el estado del motor.
Compruebe que el aislamiento de porcelana que
rodea al electrodo central en cada bujía tenga un
color canela de tono entre medio y claro (éste es
el color ideal cuando se utiliza la motocicleta
normalmente). Si alguna de las bujías presenta
un color claramente diferente, puede que el mo-
tor esté averíado. No trate de diagnosticar usted
mismo estas averías. En lugar de ello, haga revi-
sar la motocicleta en un concesionario Yamaha.
Si una bujía presenta signos de erosión del elec-
trodo y una acumulación excesiva de carbono u
otros depósitos, debe cambiarse.
1. Tornillo (× 3)
1. Tornillo (× 2)
2. Tornillo de fijación rápida
3. Fijación rápida (× 3)
S5JWS2.book Page 7 Thursday, November 14, 2002 10:45 AM
