UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU04032*

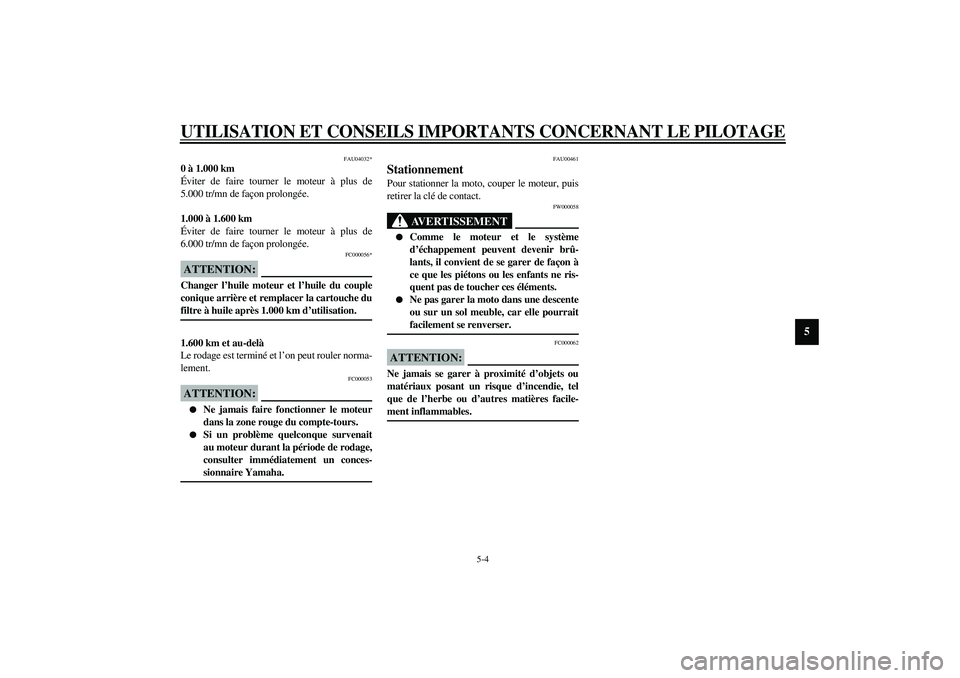

0 à 1.000 km
Éviter de faire tourner le moteur à plus de
5.000 tr/mn de façon prolongée.
1.000 à 1.600 km
Éviter de faire tourner le moteur à plus de
6.000 tr/mn de façon prolongée.
FC000056*
ATTENTION:_ Changer l’huile moteur et l’huile du couple
conique arrière et remplacer la cartouche du
filtre à huile après 1.000 km d’utilisation. _1.600 km et au-delà
Le rodage est terminé et l’on peut rouler norma-
lement.
FC000053
ATTENTION:_
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Si un problème quelconque survenait
au moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.
_
FAU00461
Stationnement Pour stationner la moto, couper le moteur, puis
retirer la clé de contact.
FW000058
AVERTISSEMENT
_
Comme le moteur et le système
d’échappement peuvent devenir brû-
lants, il convient de se garer de façon à
ce que les piétons ou les enfants ne ris-
quent pas de toucher ces éléments.
Ne pas garer la moto dans une descente
ou sur un sol meuble, car elle pourrait
facilement se renverser.
_
FC000062
ATTENTION:_ Ne jamais se garer à proximité d’objets ou
matériaux posant un risque d’incendie, tel
que de l’herbe ou d’autres matières facile-
ment inflammables. _
U5JWF2.book Page 4 Monday, November 11, 2002 4:51 PM
Page 52 of 112
U5JWF2.book Page 5 Monday, November 11, 2002 4:51 PM
Page 53 of 112

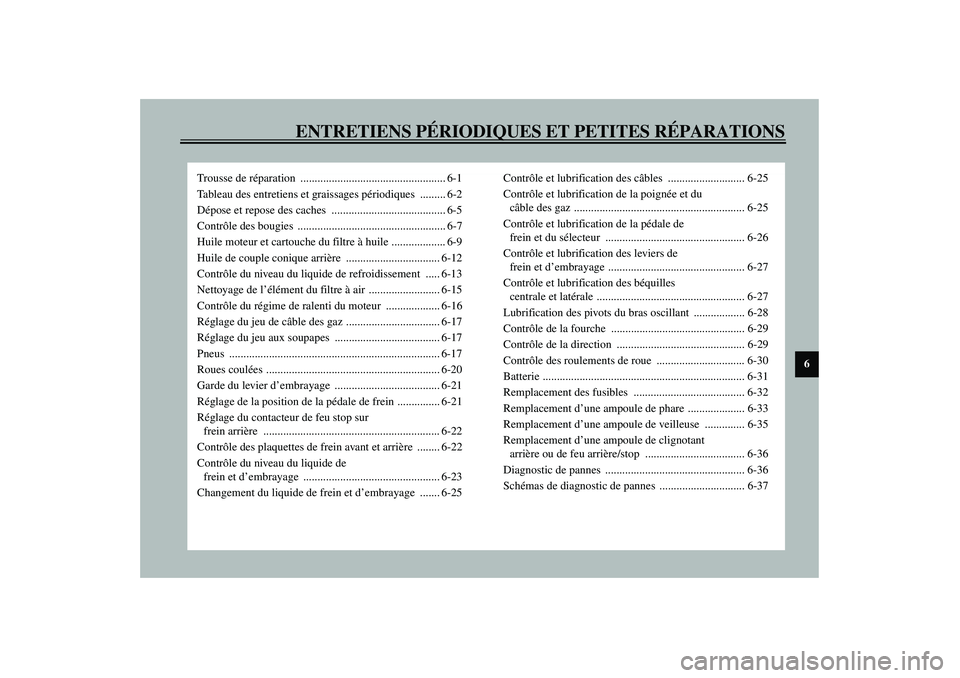

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose des caches ........................................ 6-5
Contrôle des bougies .................................................... 6-7
Huile moteur et cartouche du filtre à huile ................... 6-9
Huile de couple conique arrière ................................. 6-12
Contrôle du niveau du liquide de refroidissement ..... 6-13
Nettoyage de l’élément du filtre à air ......................... 6-15
Contrôle du régime de ralenti du moteur ................... 6-16
Réglage du jeu de câble des gaz ................................. 6-17
Réglage du jeu aux soupapes ..................................... 6-17
Pneus .......................................................................... 6-17
Roues coulées ............................................................. 6-20
Garde du levier d’embrayage ..................................... 6-21
Réglage de la position de la pédale de frein ............... 6-21
Réglage du contacteur de feu stop sur
frein arrière .............................................................. 6-22
Contrôle des plaquettes de frein avant et arrière ........ 6-22
Contrôle du niveau du liquide de
frein et d’embrayage ................................................ 6-23
Changement du liquide de frein et d’embrayage ....... 6-25Contrôle et lubrification des câbles ........................... 6-25
Contrôle et lubrification de la poignée et du
câble des gaz ............................................................ 6-25
Contrôle et lubrification de la pédale de
frein et du sélecteur ................................................. 6-26
Contrôle et lubrification des leviers de
frein et d’embrayage ................................................ 6-27
Contrôle et lubrification des béquilles
centrale et latérale .................................................... 6-27
Lubrification des pivots du bras oscillant .................. 6-28
Contrôle de la fourche ............................................... 6-29
Contrôle de la direction ............................................. 6-29
Contrôle des roulements de roue ............................... 6-30
Batterie ....................................................................... 6-31
Remplacement des fusibles ....................................... 6-32
Remplacement d’une ampoule de phare .................... 6-33
Remplacement d’une ampoule de veilleuse .............. 6-35
Remplacement d’une ampoule de clignotant
arrière ou de feu arrière/stop ................................... 6-36
Diagnostic de pannes ................................................. 6-36
Schémas de diagnostic de pannes .............................. 6-37
U5JWF2.book Page 1 Monday, November 11, 2002 4:51 PM
Page 54 of 112
6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc ADAPTER LES
FRÉQUENCES PRÉCONISÉES ET ÉVEN-
TUELLEMENT LES RACCOURCIR en fonc-
tion du climat, du terrain, de la situation géogra-
phique et de l’usage qu’il fait de son véhicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU03711

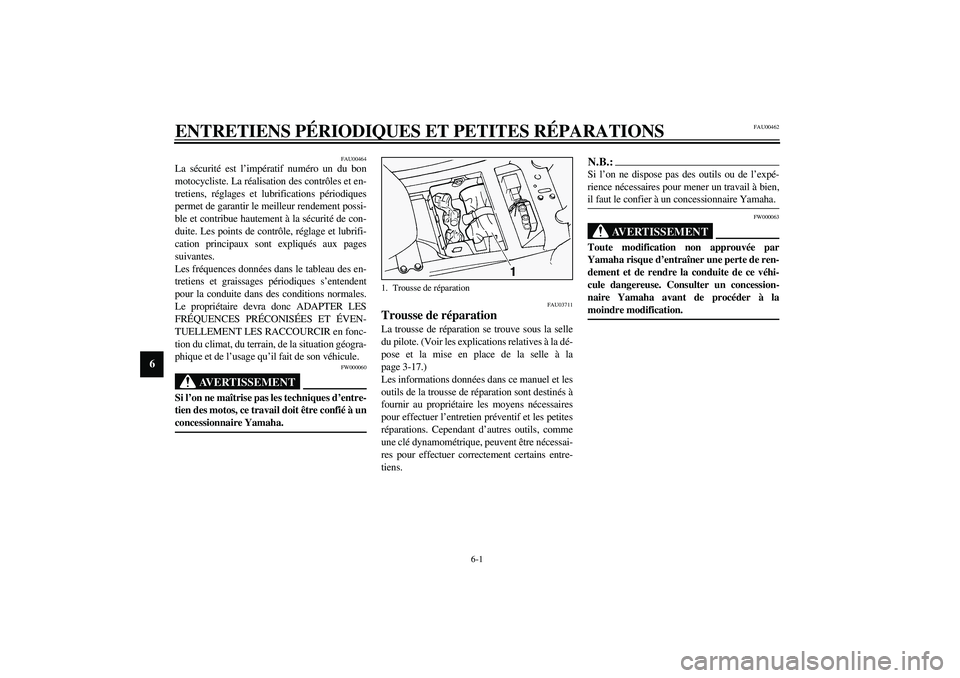

Trousse de réparation La trousse de réparation se trouve sous la selle
du pilote. (Voir les explications relatives à la dé-
pose et la mise en place de la selle à la
page 3-17.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
1. Trousse de réparation
U5JWF2.book Page 1 Monday, November 11, 2002 4:51 PM
Page 55 of 112
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU03685

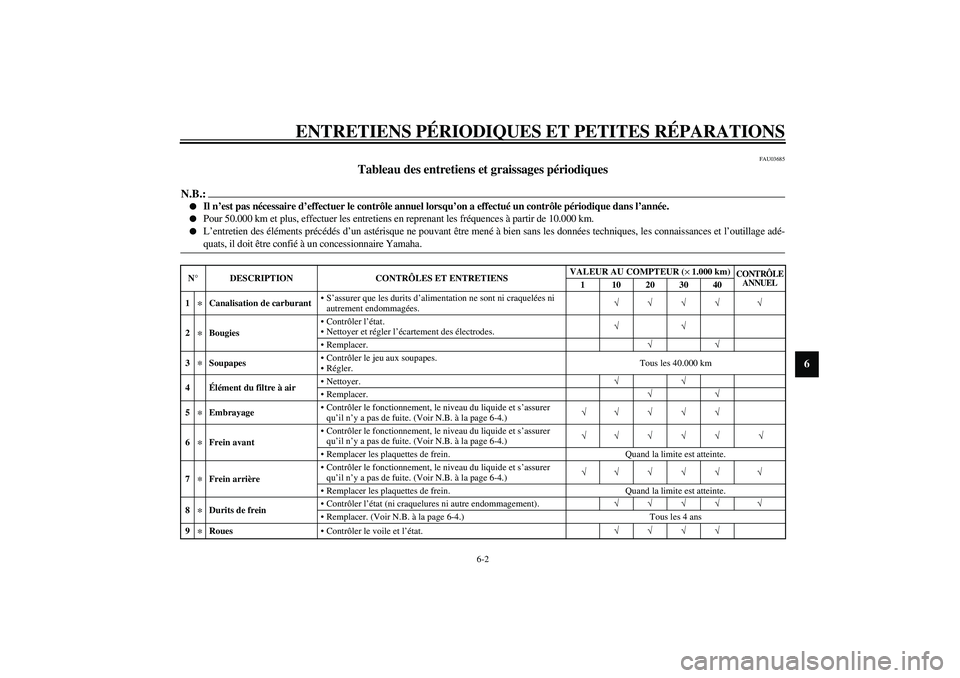

Tableau des entretiens et graissages périodiques
N.B.:_
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
Pour 50.000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10.000 km.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adé-
quats, il doit être confié à un concessionnaire Yamaha.
_CP-03FN°DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (×
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
1
*
Canalisation de carburantS’assurer que les durits d’alimentation ne sont ni craquelées ni
autrement endommagées. √√√√ √
2
*
BougiesContrôler l’état.
Nettoyer et régler l’écartement des électrodes.√√
Remplacer.√√
3
*
SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40.000 km
4Élément du filtre à airNettoyer.√√
Remplacer.√√
5
*
EmbrayageContrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) √√√√√
6
*
Frein avantContrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) √√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7
*
Frein arrièreContrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) √√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
*
Durits de freinContrôler l’état (ni craquelures ni autre endommagement).√√√√ √
Remplacer. (Voir N.B. à la page 6-4.) Tous les 4 ans
9
*
RouesContrôler le voile et l’état.√√√√
U5JWF2.book Page 2 Monday, November 11, 2002 4:51 PM
Page 56 of 112
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6

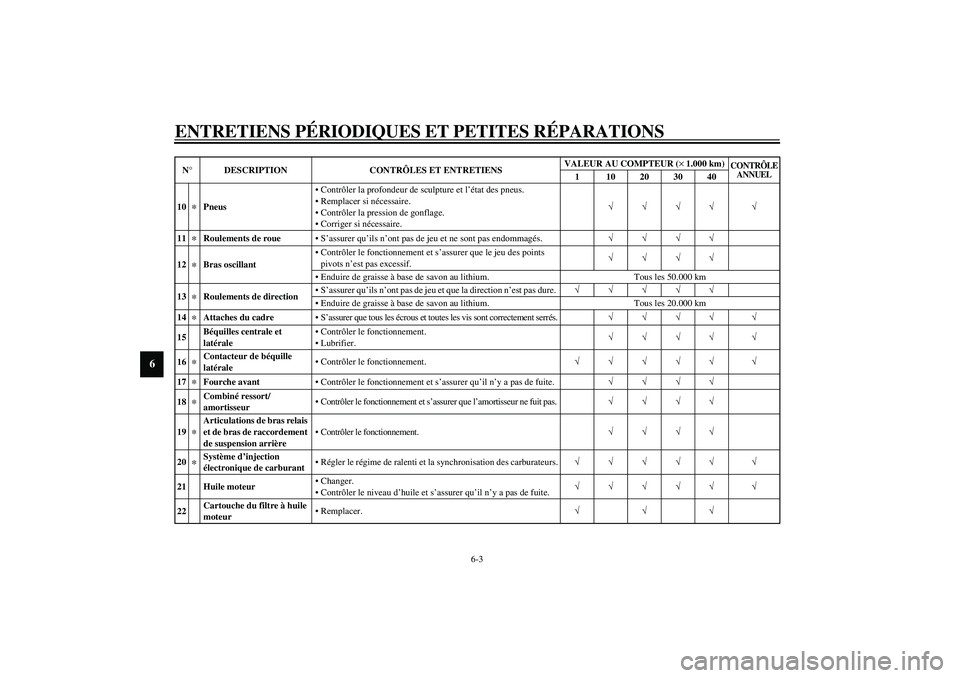

10
*
PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11
*
Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. √√√√
12
*
Bras oscillantContrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.√√√√
Enduire de graisse à base de savon au lithium. Tous les 50.000 km
13
*
Roulements de directionS’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. √√√√√
Enduire de graisse à base de savon au lithium. Tous les 20.000 km
14
*
Attaches du cadreS’assurer que tous les écrous et toutes les vis sont correctement serrés.√√√√ √
15Béquilles centrale et
latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
16
*
Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
17
*
Fourche avantContrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. √√√√
18
*
Combiné ressort/
amortisseurContrôler le fonctionnement et s’assurer que l’amortisseur ne fuit pas.√√√√
19
*
Articulations de bras relais
et de bras de raccordement
de suspension arrièreContrôler le fonctionnement.√√√√
20
*
Système d’injection
électronique de carburant Régler le régime de ralenti et la synchronisation des carburateurs.√√√√√ √
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer qu’il n’y a pas de fuite.√√√√√ √
22Cartouche du filtre à huile
moteurRemplacer.√√√ N°DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (×
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
U5JWF2.book Page 3 Monday, November 11, 2002 4:51 PM
Page 57 of 112
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6

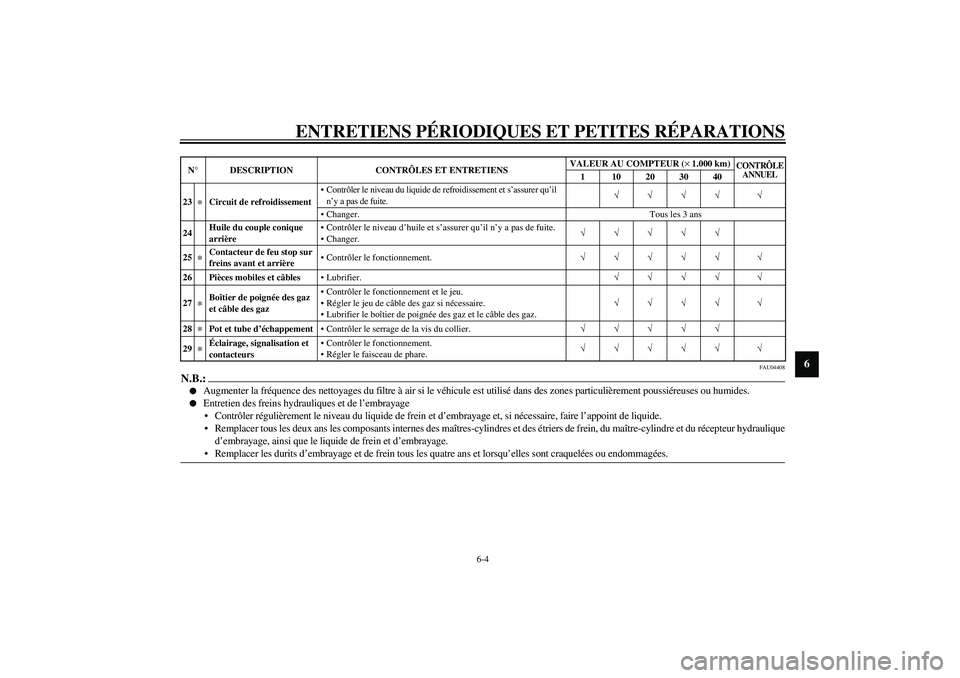

FAU04408
N.B.:_
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.
Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récepteur hydraulique
d’embrayage, ainsi que le liquide de frein et d’embrayage.
Remplacer les durits d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_23
*
Circuit de refroidissementContrôler le niveau du liquide de refroidissement et s’assurer qu’il
n’y a pas de fuite.√√√√ √
Changer. Tous les 3 ans
24Huile du couple conique
arrièreContrôler le niveau d’huile et s’assurer qu’il n’y a pas de fuite.
Changer.√√√√√
25
*
Contacteur de feu stop sur
freins avant et arrièreContrôler le fonctionnement.√√√√√ √
26 Pièces mobiles et câblesLubrifier.√√√√ √
27
*
Boîtier de poignée des gaz
et câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28
*
Pot et tube d’échappementContrôler le serrage de la vis du collier.√√√√√
29
*
Éclairage, signalisation et
contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (×
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
U5JWF2.book Page 4 Monday, November 11, 2002 4:51 PM
Page 58 of 112
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01122

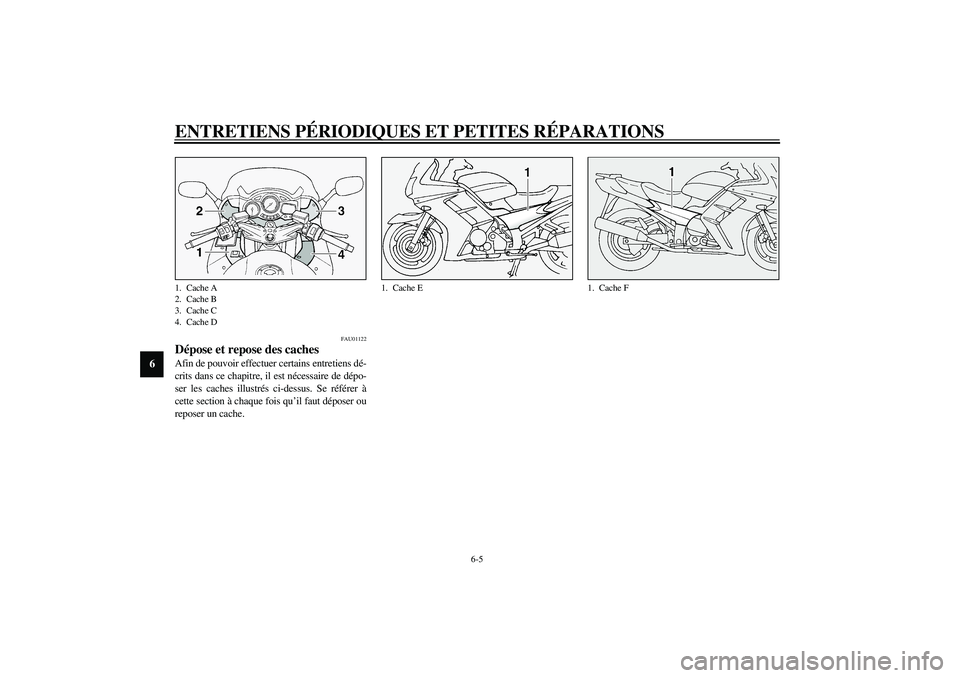

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser les caches illustrés ci-dessus. Se référer à
cette section à chaque fois qu’il faut déposer ou
reposer un cache.1. Cache A
2. Cache B
3. Cache C
4. Cache D
1. Cache E
1. Cache F
U5JWF2.book Page 5 Monday, November 11, 2002 4:51 PM
Page 59 of 112

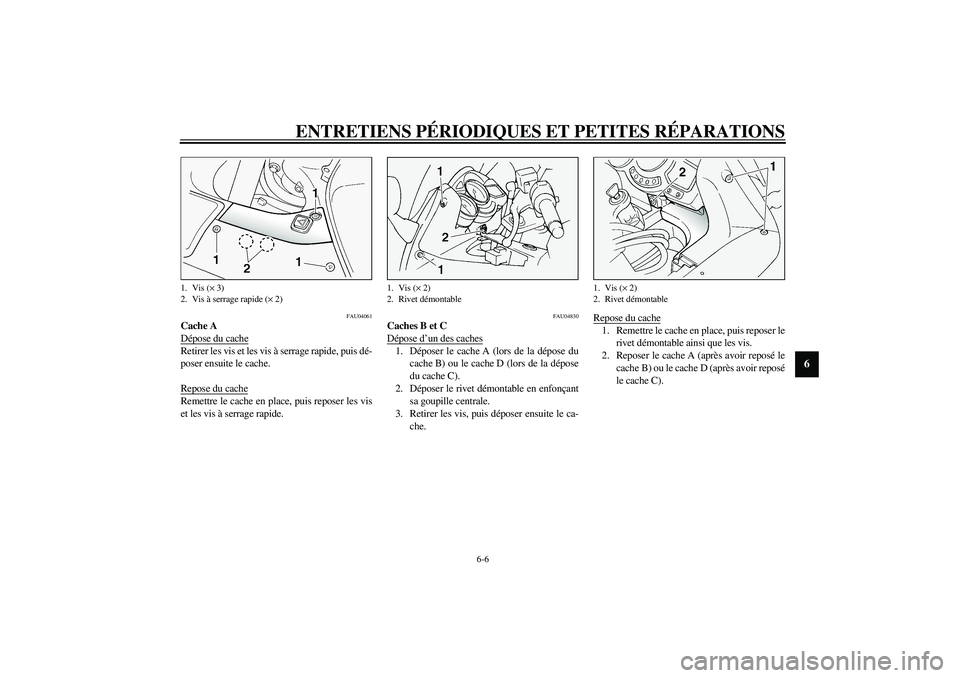

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU04061
Cache A
Dépose du cacheRetirer les vis et les vis à serrage rapide, puis dé-
poser ensuite le cache.
Repose du cacheRemettre le cache en place, puis reposer les vis
et les vis à serrage rapide.
FAU04830
Caches B et C
Dépose d’un des caches1. Déposer le cache A (lors de la dépose du
cache B) ou le cache D (lors de la dépose
du cache C).
2. Déposer le rivet démontable en enfonçant
sa goupille centrale.
3. Retirer les vis, puis déposer ensuite le ca-
che.Repose du cache
1. Remettre le cache en place, puis reposer le
rivet démontable ainsi que les vis.
2. Reposer le cache A (après avoir reposé le
cache B) ou le cache D (après avoir reposé
le cache C).
1. Vis (× 3)
2. Vis à serrage rapide (× 2)
1. Vis (× 2)
2. Rivet démontable
1. Vis (× 2)
2. Rivet démontable
U5JWF2.book Page 6 Monday, November 11, 2002 4:51 PM
Page 60 of 112

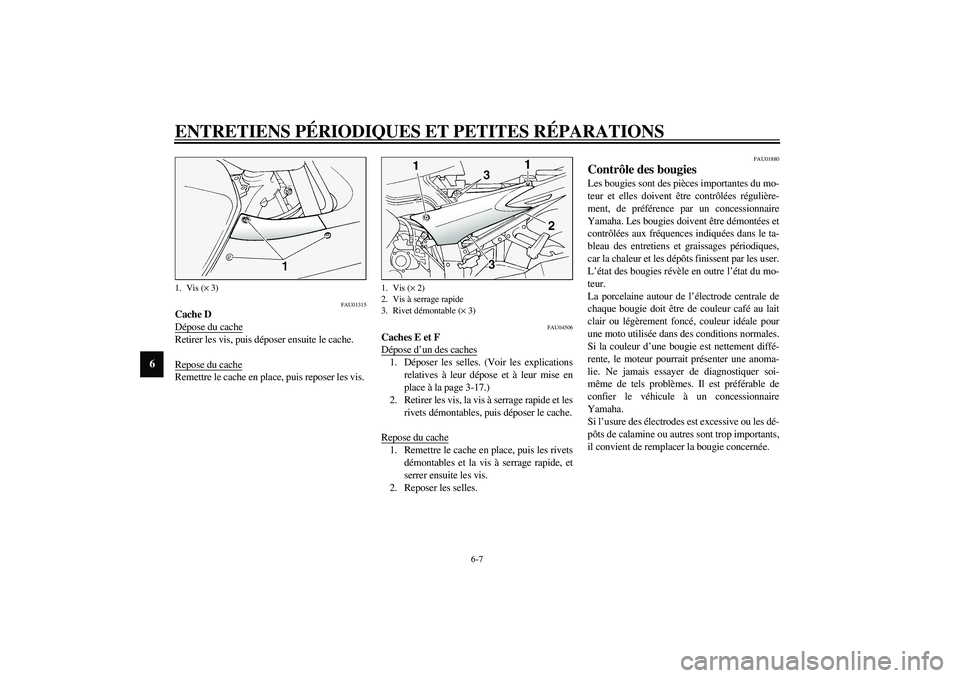

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU01315
Cache D
Dépose du cacheRetirer les vis, puis déposer ensuite le cache.
Repose du cacheRemettre le cache en place, puis reposer les vis.
FAU04506
Caches E et F
Dépose d’un des caches1. Déposer les selles. (Voir les explications
relatives à leur dépose et à leur mise en
place à la page 3-17.)
2. Retirer les vis, la vis à serrage rapide et les
rivets démontables, puis déposer le cache.
Repose du cache1. Remettre le cache en place, puis les rivets
démontables et la vis à serrage rapide, et
serrer ensuite les vis.
2. Reposer les selles.
FAU01880
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et elles doivent être contrôlées régulière-
ment, de préférence par un concessionnaire
Yamaha. Les bougies doivent être démontées et
contrôlées aux fréquences indiquées dans le ta-
bleau des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les user.
L’état des bougies révèle en outre l’état du mo-
teur.
La porcelaine autour de l’électrode centrale de
chaque bougie doit être de couleur café au lait
clair ou légèrement foncé, couleur idéale pour
une moto utilisée dans des conditions normales.
Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable de
confier le véhicule à un concessionnaire
Yamaha.
Si l’usure des électrodes est excessive ou les dé-
pôts de calamine ou autres sont trop importants,
il convient de remplacer la bougie concernée.
1. Vis (× 3)
1. Vis (× 2)
2. Vis à serrage rapide
3. Rivet démontable (× 3)
U5JWF2.book Page 7 Monday, November 11, 2002 4:51 PM
