YAMAHA FJR1300A 2004 Manual de utilização (in Portuguese)

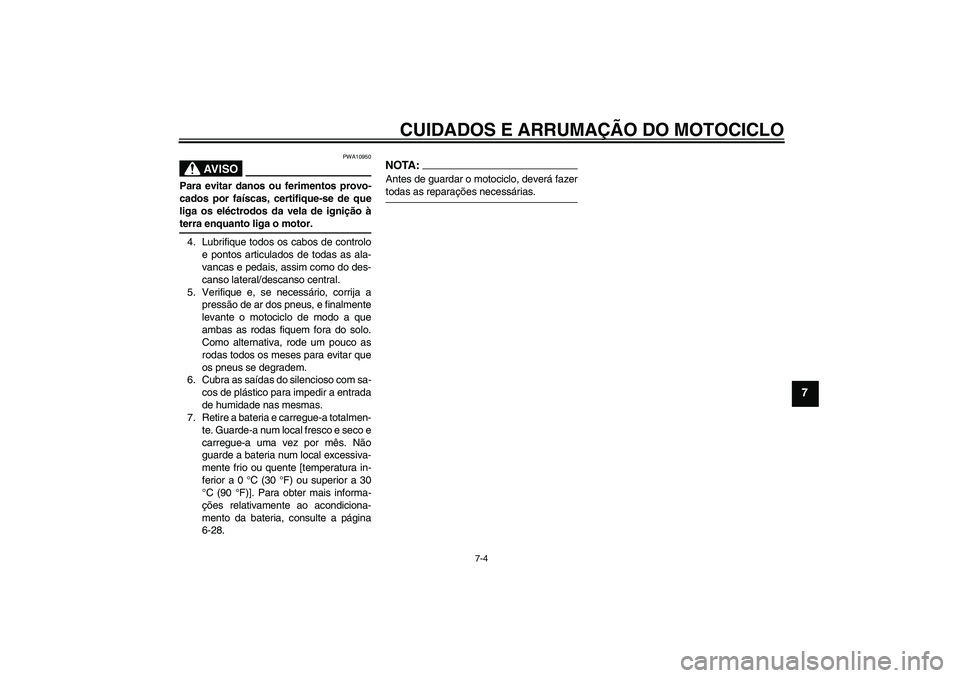

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem fora do solo.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30
°C (90 °F)]. Para obter mais informa-
ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-28.
NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.
5JWP3.book Page 4 Tuesday, September 9, 2003 11:04 AM

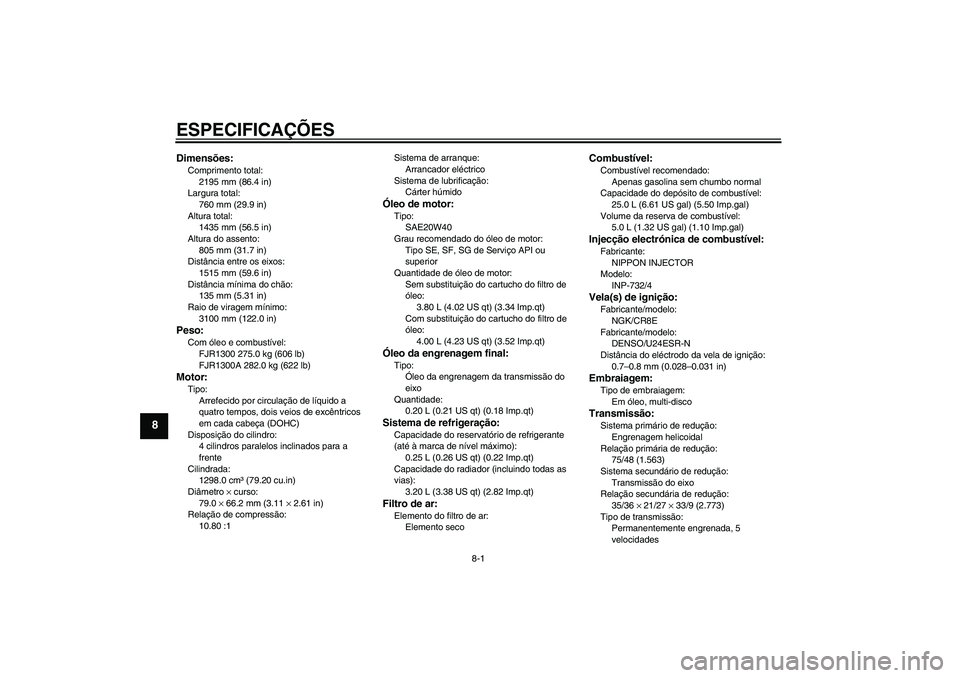

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2195 mm (86.4 in)
Largura total:
760 mm (29.9 in)
Altura total:
1435 mm (56.5 in)
Altura do assento:
805 mm (31.7 in)
Distância entre os eixos:
1515 mm (59.6 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
3100 mm (122.0 in)Peso:Com óleo e combustível:
FJR1300 275.0 kg (606 lb)
FJR1300A 282.0 kg (622 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
1298.0 cm³ (79.20 cu.in)
Diâmetro × curso:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relação de compressão:
10.80 :1Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE20W40
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.00 L (4.23 US qt) (3.52 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo da engrenagem da transmissão do
eixo
Quantidade:
0.20 L (0.21 US qt) (0.18 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
3.20 L (3.38 US qt) (2.82 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento seco
Combustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Volume da reserva de combustível:
5.0 L (1.32 US gal) (1.10 Imp.gal)Injecção electrónica de combustível:Fabricante:
NIPPON INJECTOR
Modelo:
INP-732/4Vela(s) de ignição:Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem helicoidal
Relação primária de redução:
75/48 (1.563)
Sistema secundário de redução:
Transmissão do eixo
Relação secundária de redução:
35/36 × 21/27 × 33/9 (2.773)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
5JWP3.book Page 1 Tuesday, September 9, 2003 11:04 AM

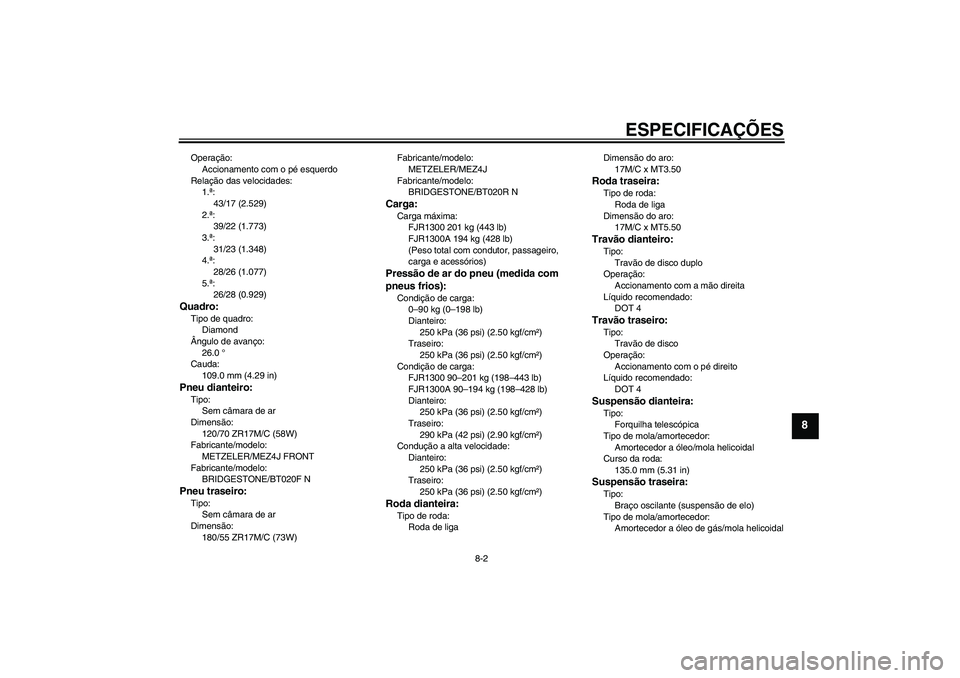

ESPECIFICAÇÕES
8-2
8
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
43/17 (2.529)
2.ª:
39/22 (1.773)
3.ª:
31/23 (1.348)
4.ª:
28/26 (1.077)
5.ª:
26/28 (0.929)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
26.0 °
Cauda:
109.0 mm (4.29 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/MEZ4J FRONT
Fabricante/modelo:
BRIDGESTONE/BT020F NPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)Fabricante/modelo:
METZELER/MEZ4J
Fabricante/modelo:
BRIDGESTONE/BT020R N
Carga:Carga máxima:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Condição de carga:
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de ligaDimensão do aro:
17M/C x MT3.50
Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
5JWP3.book Page 2 Tuesday, September 9, 2003 11:04 AM

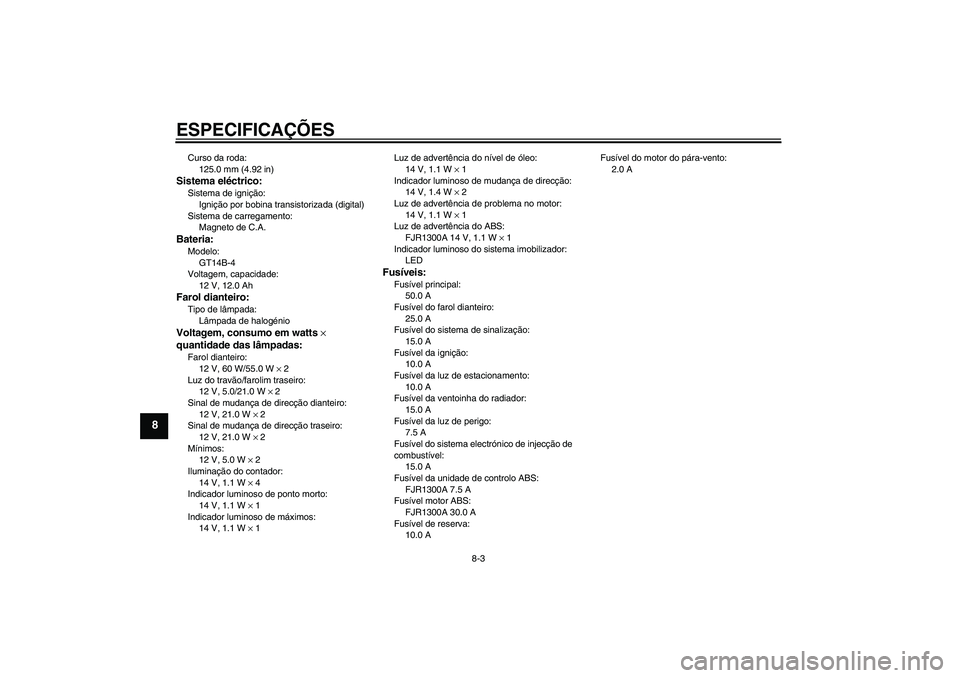

ESPECIFICAÇÕES
8-3
8
Curso da roda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Iluminação do contador:
14 V, 1.1 W × 4
Indicador luminoso de ponto morto:
14 V, 1.1 W × 1
Indicador luminoso de máximos:
14 V, 1.1 W × 1Luz de advertência do nível de óleo:
14 V, 1.1 W × 1
Indicador luminoso de mudança de direcção:
14 V, 1.4 W × 2
Luz de advertência de problema no motor:
14 V, 1.1 W × 1
Luz de advertência do ABS:
FJR1300A 14 V, 1.1 W × 1
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da ventoinha do radiador:
15.0 A
Fusível da luz de perigo:
7.5 A
Fusível do sistema electrónico de injecção de
combustível:
15.0 A
Fusível da unidade de controlo ABS:
FJR1300A 7.5 A
Fusível motor ABS:
FJR1300A 30.0 A
Fusível de reserva:
10.0 AFusível do motor do pára-vento:
2.0 A
5JWP3.book Page 3 Tuesday, September 9, 2003 11:04 AM

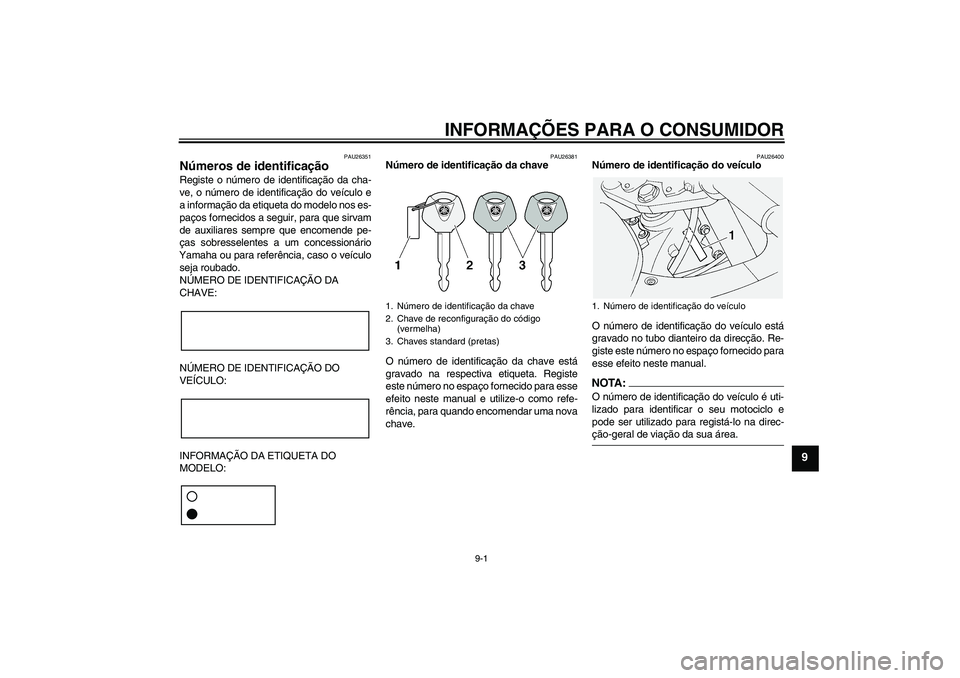

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
5JWP3.book Page 1 Tuesday, September 9, 2003 11:04 AM

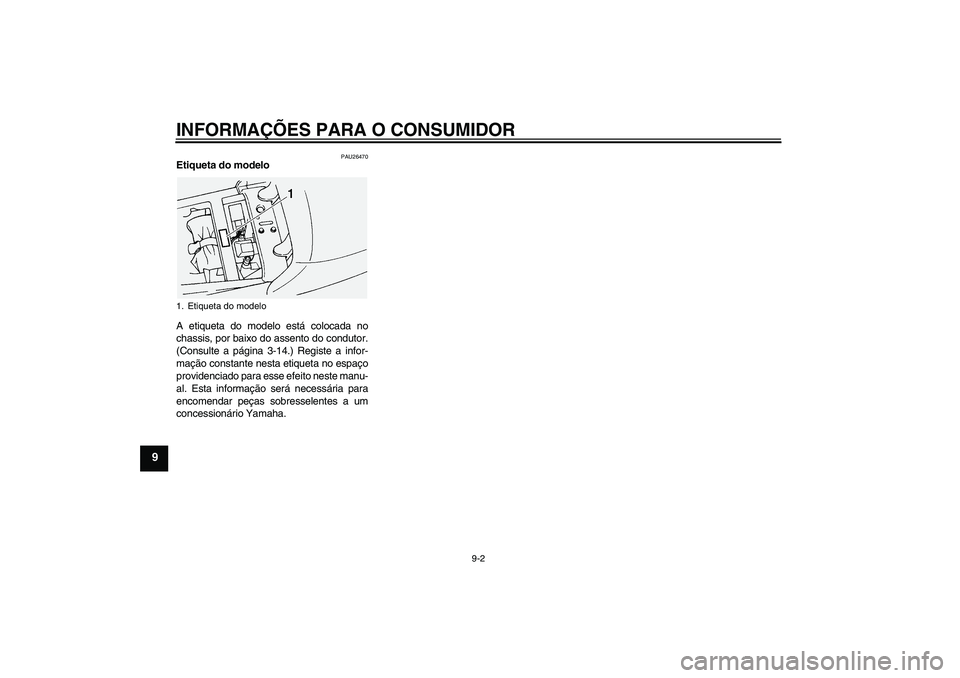

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26470
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-14.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.1. Etiqueta do modelo5JWP3.book Page 2 Tuesday, September 9, 2003 11:04 AM

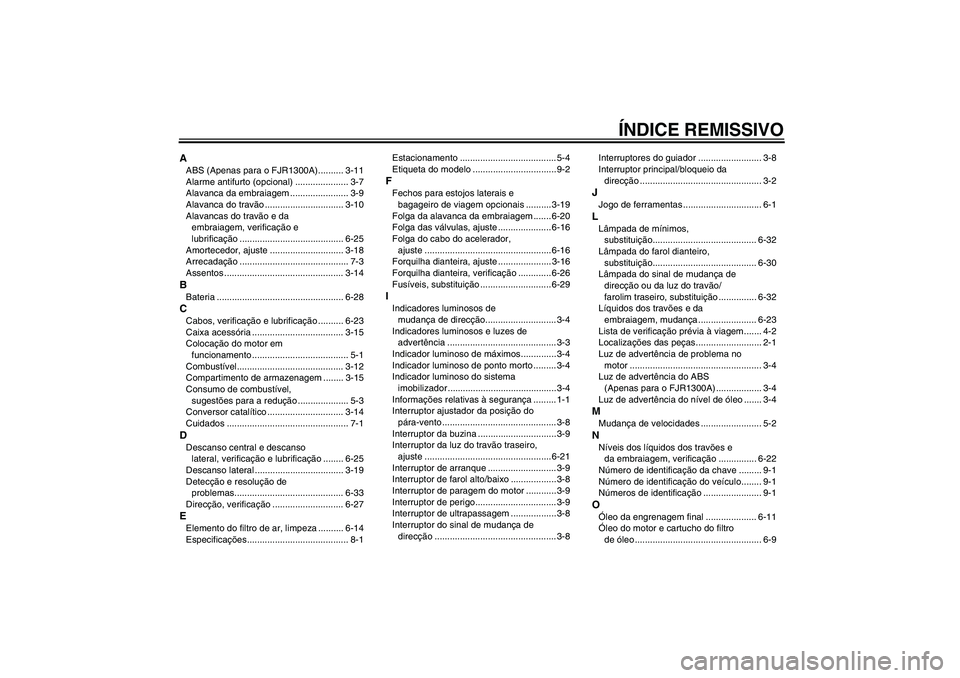

ÍNDICE REMISSIVO
AABS (Apenas para o FJR1300A).......... 3-11
Alarme antifurto (opcional) ..................... 3-7
Alavanca da embraiagem ....................... 3-9
Alavanca do travão ............................... 3-10
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-25
Amortecedor, ajuste ............................. 3-18
Arrecadação ........................................... 7-3
Assentos ............................................... 3-14BBateria .................................................. 6-28CCabos, verificação e lubrificação .......... 6-23
Caixa acessória .................................... 3-15
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-12
Compartimento de armazenagem ........ 3-15
Consumo de combustível,
sugestões para a redução .................... 5-3
Conversor catalítico .............................. 3-14
Cuidados ................................................ 7-1DDescanso central e descanso
lateral, verificação e lubrificação ........ 6-25
Descanso lateral ................................... 3-19
Detecção e resolução de
problemas........................................... 6-33
Direcção, verificação ............................ 6-27EElemento do filtro de ar, limpeza .......... 6-14
Especificações........................................ 8-1Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2
FFechos para estojos laterais e
bagageiro de viagem opcionais .......... 3-19
Folga da alavanca da embraiagem ....... 6-20
Folga das válvulas, ajuste ..................... 6-16
Folga do cabo do acelerador,
ajuste ..................................................6-16
Forquilha dianteira, ajuste ..................... 3-16
Forquilha dianteira, verificação ............. 6-26
Fusíveis, substituição ............................ 6-29IIndicadores luminosos de
mudança de direcção............................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-3
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema
imobilizador ........................................... 3-4
Informações relativas à segurança ......... 1-1
Interruptor ajustador da posição do
pára-vento ............................................. 3-8
Interruptor da buzina ...............................3-9
Interruptor da luz do travão traseiro,
ajuste ..................................................6-21
Interruptor de arranque ........................... 3-9
Interruptor de farol alto/baixo ..................3-8
Interruptor de paragem do motor ............ 3-9
Interruptor de perigo................................ 3-9
Interruptor de ultrapassagem .................. 3-8
Interruptor do sinal de mudança de
direcção ................................................ 3-8Interruptores do guiador ......................... 3-8
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada de mínimos,
substituição......................................... 6-32
Lâmpada do farol dianteiro,
substituição......................................... 6-30
Lâmpada do sinal de mudança de
direcção ou da luz do travão/
farolim traseiro, substituição ............... 6-32
Líquidos dos travões e da
embraiagem, mudança ....................... 6-23
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz de advertência de problema no
motor .................................................... 3-4
Luz de advertência do ABS
(Apenas para o FJR1300A) .................. 3-4
Luz de advertência do nível de óleo ....... 3-4MMudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e
da embraiagem, verificação ............... 6-22
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo da engrenagem final .................... 6-11
Óleo do motor e cartucho do filtro
de óleo .................................................. 6-9
5JWP3.book Page 1 Tuesday, September 9, 2003 11:04 AM

ÍNDICE REMISSIVOPPainéis, remoção e instalação ................ 6-6
Pastilhas dos travões da frente e
de trás, verificação ............................. 6-21
Pedais do travão e de mudança
de velocidades, verificação e
lubrificação ......................................... 6-24
Pedal de mudança de
velocidades......................................... 3-10
Pedal do travão ..................................... 3-11
Pivôs do braço oscilante,
lubrificação ......................................... 6-26
Pneus .................................................... 6-17
Posição do pedal do travão,
ajuste .................................................. 6-20
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-24RRefrigerante .......................................... 6-13
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-19
Rolamentos de roda, verificação .......... 6-27SSistema de corte do circuito de
ignição ................................................ 3-20
Sistema imobilizador ............................... 3-1
Suspensão traseira, lubrificação ........... 6-26TTabela de lubrificação e
manutenção periódica .......................... 6-2
Tabelas de detecção e resolução
de problemas ...................................... 6-34
Tampa do depósito de combustível ...... 3-12
Taquímetro.............................................. 3-5Tubo de respiração do depósito de
combustível ........................................ 3-13
VVelas de ignição, verificação .................. 6-8
Velocidade de ralenti do motor,
verificação .......................................... 6-16
Velocímetro ............................................ 3-5
Visor multifuncional ................................ 3-6
5JWP3.book Page 2 Tuesday, September 9, 2003 11:04 AM

5JWP3.book Page 3 Tuesday, September 9, 2003 11:04 AM

IMPRESSO EM PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.09-0.3×1 CR
(P)5JW-28199-P3
FJR1300
FJR1300A
MANUAL DO UTILIZADOR
