YAMAHA FJR1300A 2004 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2004, Model line: FJR1300A, Model: YAMAHA FJR1300A 2004Pages: 88, tamaño PDF: 6.88 MB

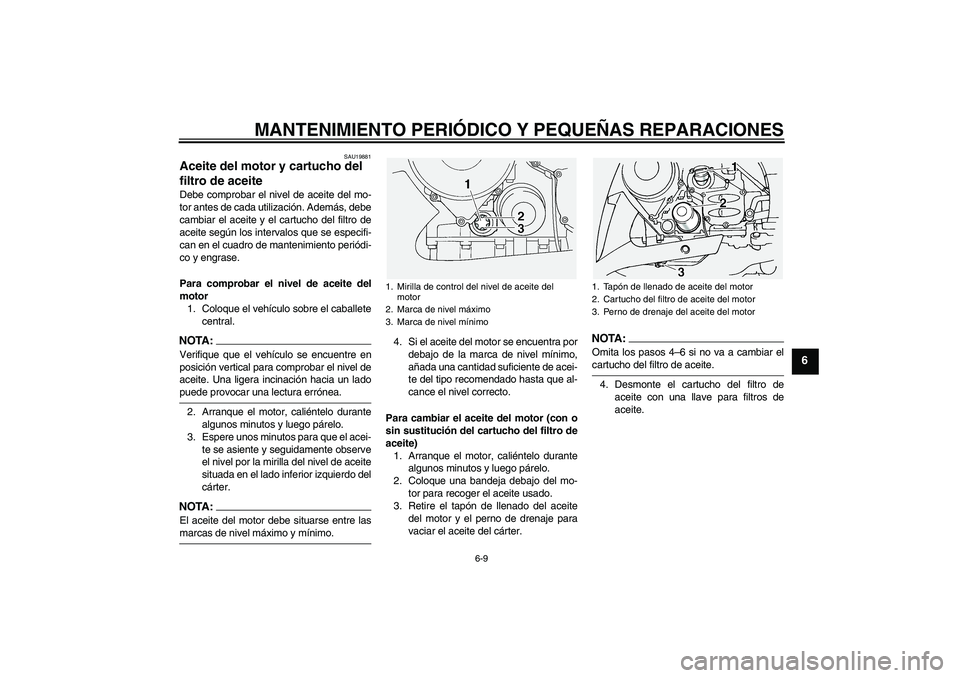

Page 51 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SAU19881
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.NOTA :
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Una ligera incinación hacia un ladopuede provocar una lectura errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA:Omita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
1. Mirilla de control del nivel de aceite del
motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
2. Cartucho del filtro de aceite del motor
3. Perno de drenaje del aceite del motor
5JWS3.book Page 9 Tuesday, September 9, 2003 8:51 AM

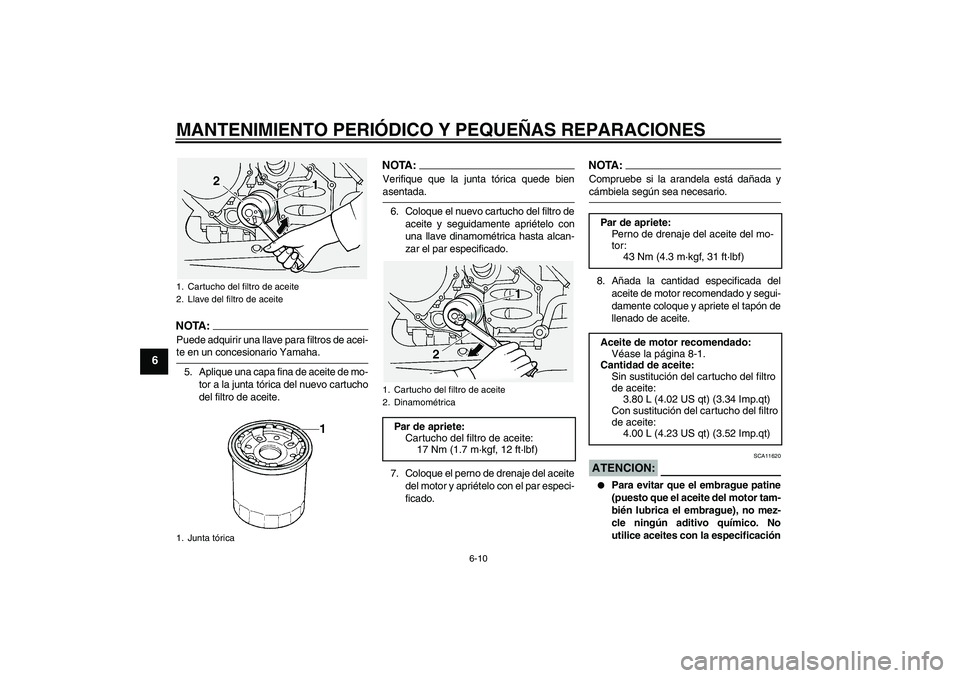

Page 52 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.
5. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.
NOTA:Verifique que la junta tórica quede bienasentada.
6. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con
una llave dinamométrica hasta alcan-
zar el par especificado.
7. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
NOTA:Compruebe si la arandela está dañada ycámbiela según sea necesario.
8. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.ATENCION:
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
1. Cartucho del filtro de aceite
2. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
4.00 L (4.23 US qt) (3.52 Imp.qt)
5JWS3.book Page 10 Tuesday, September 9, 2003 8:51 AM

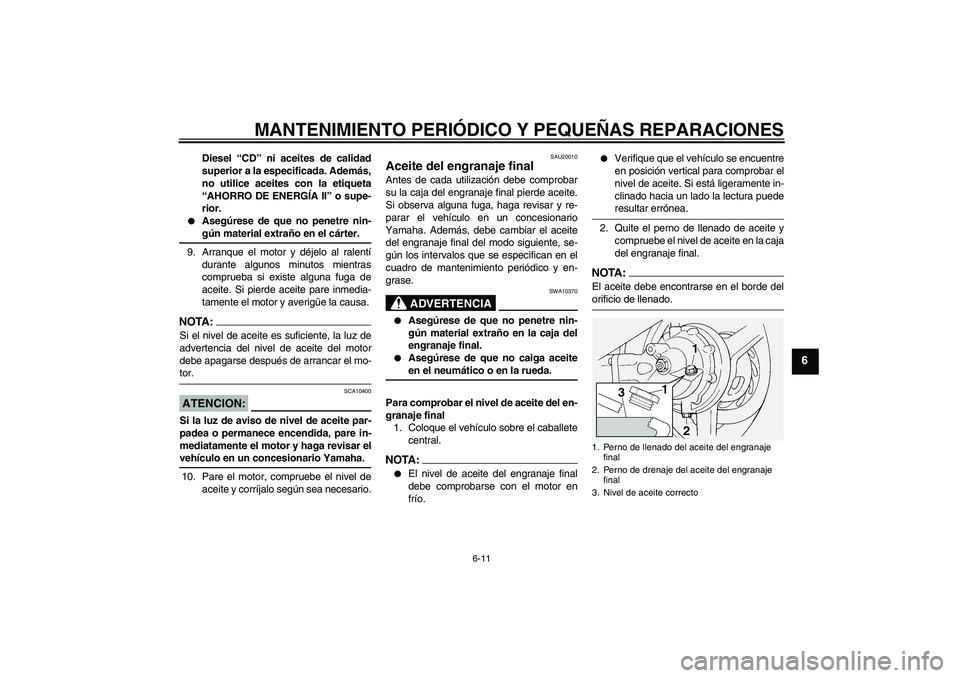

Page 53 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
Diesel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
Asegúrese de que no penetre nin-gún material extraño en el cárter.
9. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite pare inmedia-
tamente el motor y averigüe la causa.
NOTA:Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
10. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20010
Aceite del engranaje final Antes de cada utilización debe comprobar
su la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe cambiar el aceite
del engranaje final del modo siguiente, se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
ADVERTENCIA
SWA10370
Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.
Asegúrese de que no caiga aceiteen el neumático o en la rueda.
Para comprobar el nivel de aceite del en-
granaje final
1. Coloque el vehículo sobre el caballete
central.
NOTA:
El nivel de aceite del engranaje final
debe comprobarse con el motor en
frío.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de aceite. Si está ligeramente in-
clinado hacia un lado la lectura puederesultar errónea.
2. Quite el perno de llenado de aceite y
compruebe el nivel de aceite en la caja
del engranaje final.
NOTA:El aceite debe encontrarse en el borde delorificio de llenado.1. Perno de llenado del aceite del engranaje
final
2. Perno de drenaje del aceite del engranaje
final
3. Nivel de aceite correcto
5JWS3.book Page 11 Tuesday, September 9, 2003 8:51 AM

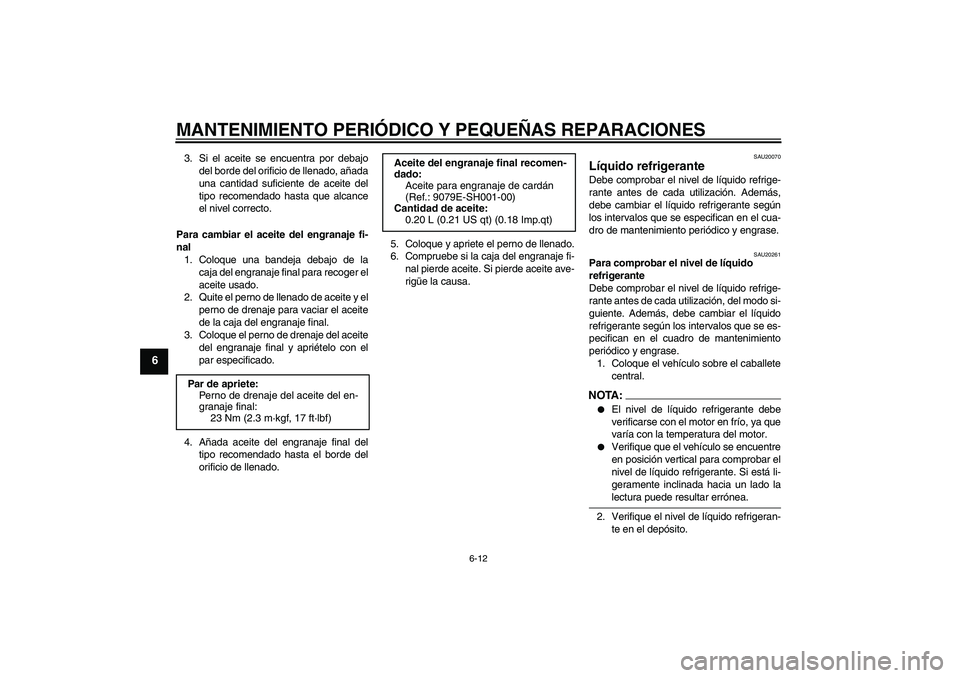

Page 54 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
3. Si el aceite se encuentra por debajo
del borde del orificio de llenado, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto.
Para cambiar el aceite del engranaje fi-
nal
1. Coloque una bandeja debajo de la
caja del engranaje final para recoger el
aceite usado.
2. Quite el perno de llenado de aceite y el
perno de drenaje para vaciar el aceite
de la caja del engranaje final.
3. Coloque el perno de drenaje del aceite
del engranaje final y apriételo con el
par especificado.
4. Añada aceite del engranaje final del
tipo recomendado hasta el borde del
orificio de llenado.5. Coloque y apriete el perno de llenado.
6. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU20261
Para comprobar el nivel de líquido
refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización, del modo si-
guiente. Además, debe cambiar el líquido
refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
1. Coloque el vehículo sobre el caballete
central.NOTA :
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado lalectura puede resultar errónea.
2. Verifique el nivel de líquido refrigeran-
te en el depósito. Par de apriete:
Perno de drenaje del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aceite del engranaje final recomen-
dado:
Aceite para engranaje de cardán
(Ref.: 9079E-SH001-00)
Cantidad de aceite:
0.20 L (0.21 US qt) (0.18 Imp.qt)
5JWS3.book Page 12 Tuesday, September 9, 2003 8:51 AM

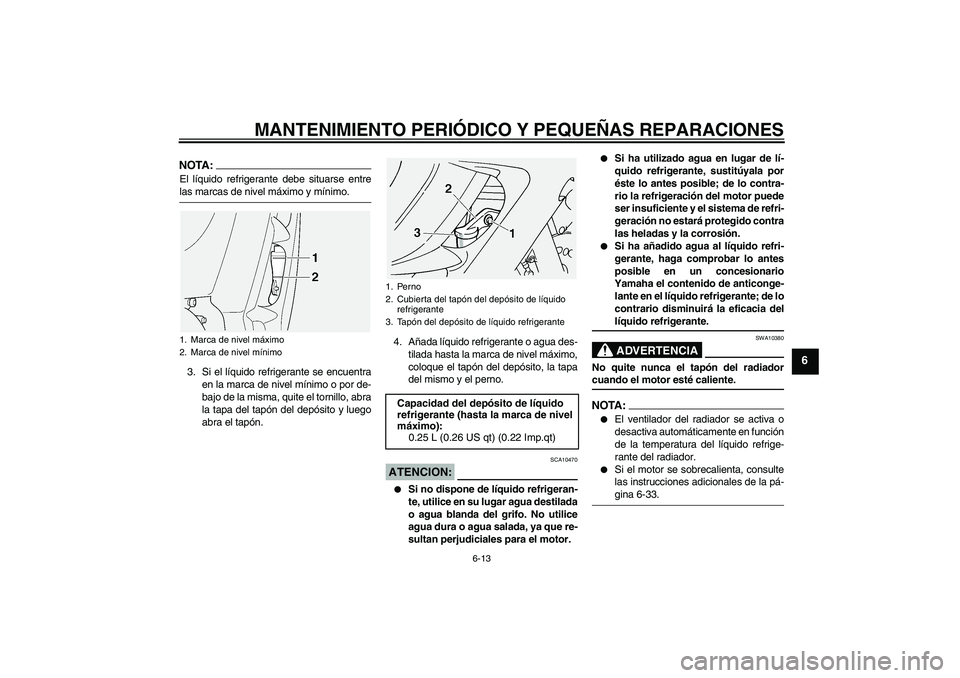

Page 55 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
NOTA:El líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, quite el tornillo, abra
la tapa del tapón del depósito y luego
abra el tapón.4. Añada líquido refrigerante o agua des-
tilada hasta la marca de nivel máximo,
coloque el tapón del depósito, la tapa
del mismo y el perno.
ATENCION:
SCA10470
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
éste lo antes posible; de lo contra-
rio la refrigeración del motor puede
ser insuficiente y el sistema de refri-
geración no estará protegido contra
las heladas y la corrosión.
Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.NOTA:
El ventilador del radiador se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante del radiador.
Si el motor se sobrecalienta, consulte
las instrucciones adicionales de la pá-gina 6-33.
1. Marca de nivel máximo
2. Marca de nivel mínimo
1. Perno
2. Cubierta del tapón del depósito de líquido
refrigerante
3. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
5JWS3.book Page 13 Tuesday, September 9, 2003 8:51 AM

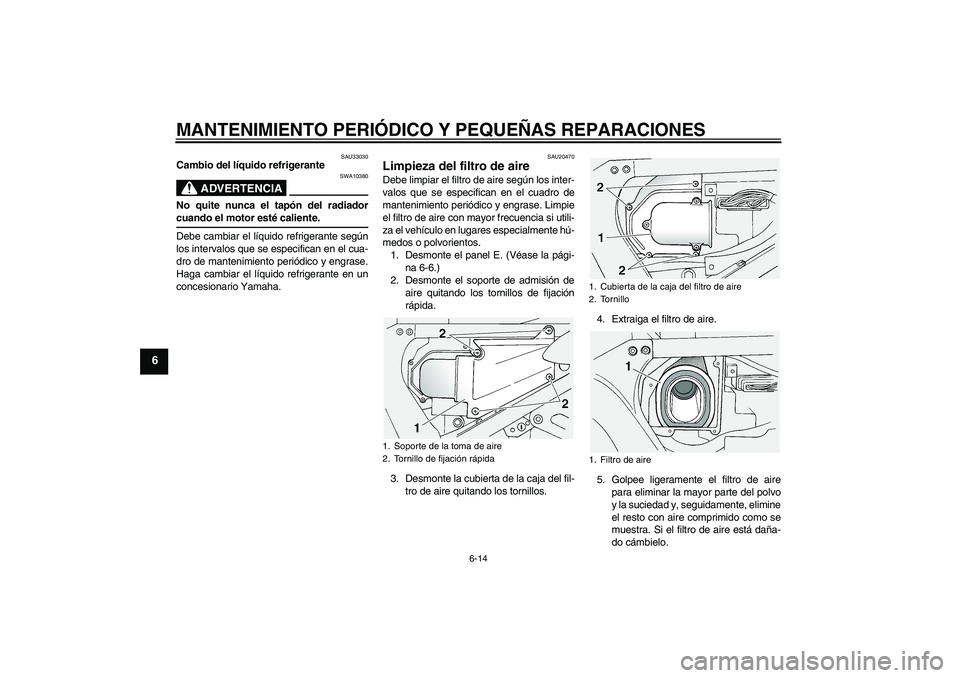

Page 56 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
SAU33030
Cambio del líquido refrigerante
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha.
SAU20470
Limpieza del filtro de aire Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si utili-
za el vehículo en lugares especialmente hú-
medos o polvorientos.
1. Desmonte el panel E. (Véase la pági-
na 6-6.)
2. Desmonte el soporte de admisión de
aire quitando los tornillos de fijación
rápida.
3. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.4. Extraiga el filtro de aire.
5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimine
el resto con aire comprimido como se
muestra. Si el filtro de aire está daña-
do cámbielo.1. Soporte de la toma de aire
2. Tornillo de fijación rápida
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
5JWS3.book Page 14 Tuesday, September 9, 2003 8:51 AM

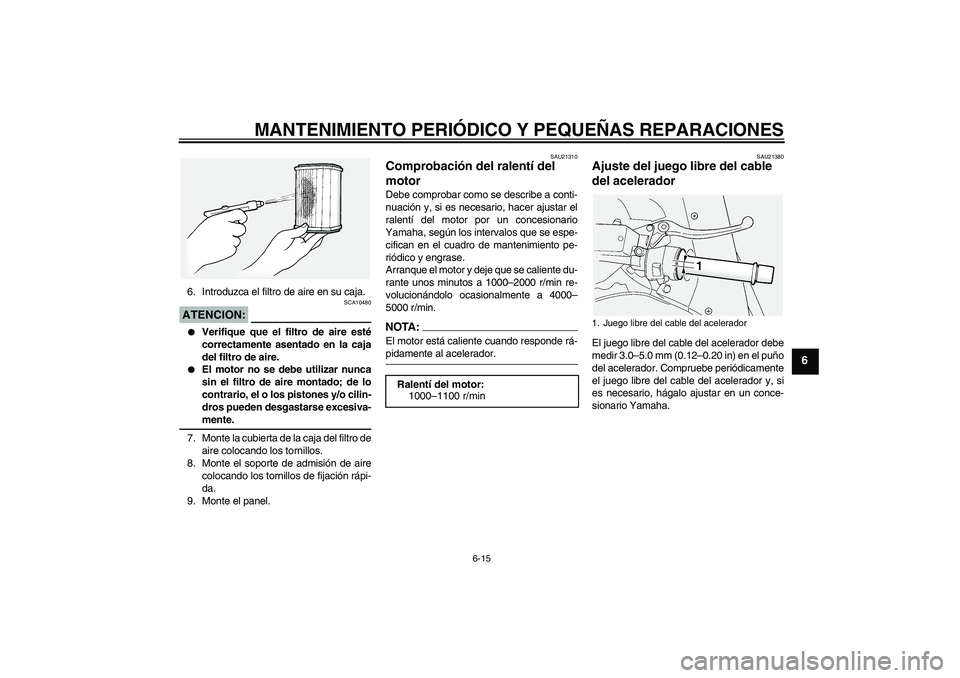

Page 57 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
6. Introduzca el filtro de aire en su caja.ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
8. Monte el soporte de admisión de aire
colocando los tornillos de fijación rápi-
da.
9. Monte el panel.
SAU21310
Comprobación del ralentí del
motor Debe comprobar como se describe a conti-
nuación y, si es necesario, hacer ajustar el
ralentí del motor por un concesionario
Yamaha, según los intervalos que se espe-
cifican en el cuadro de mantenimiento pe-
riódico y engrase.
Arranque el motor y deje que se caliente du-
rante unos minutos a 1000–2000 r/min re-
volucionándolo ocasionalmente a 4000–
5000 r/min.NOTA :
El motor está caliente cuando responde rá-pidamente al acelerador.
SAU21380
Ajuste del juego libre del cable
del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
Ralentí del motor:
1000–1100 r/min
1. Juego libre del cable del acelerador
5JWS3.book Page 15 Tuesday, September 9, 2003 8:51 AM
Page 58 of 88

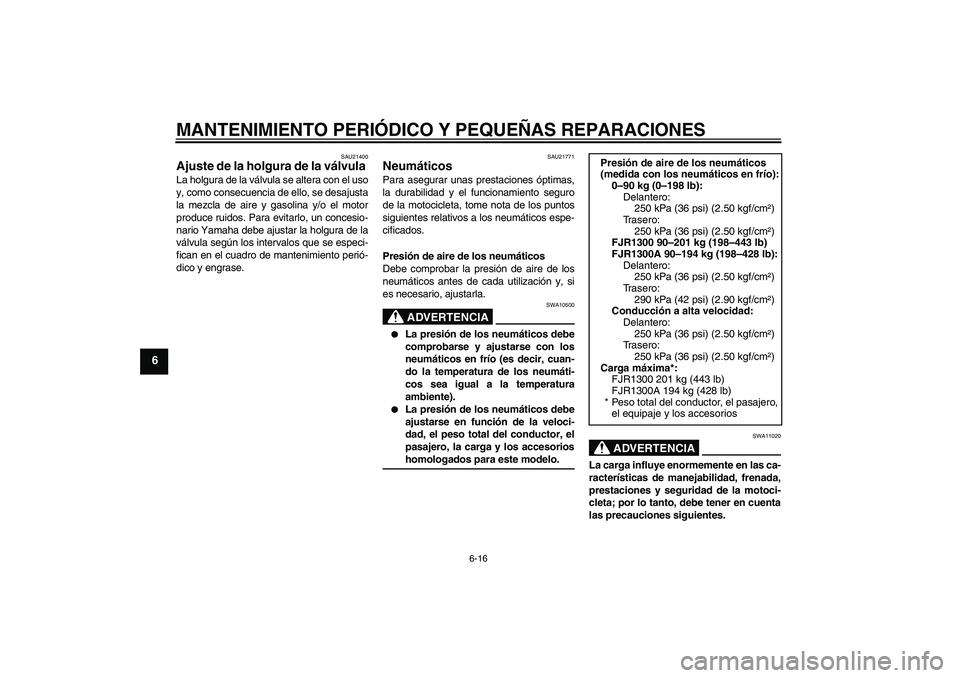

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
SAU21400
Ajuste de la holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
5JWS3.book Page 16 Tuesday, September 9, 2003 8:51 AM
Page 59 of 88

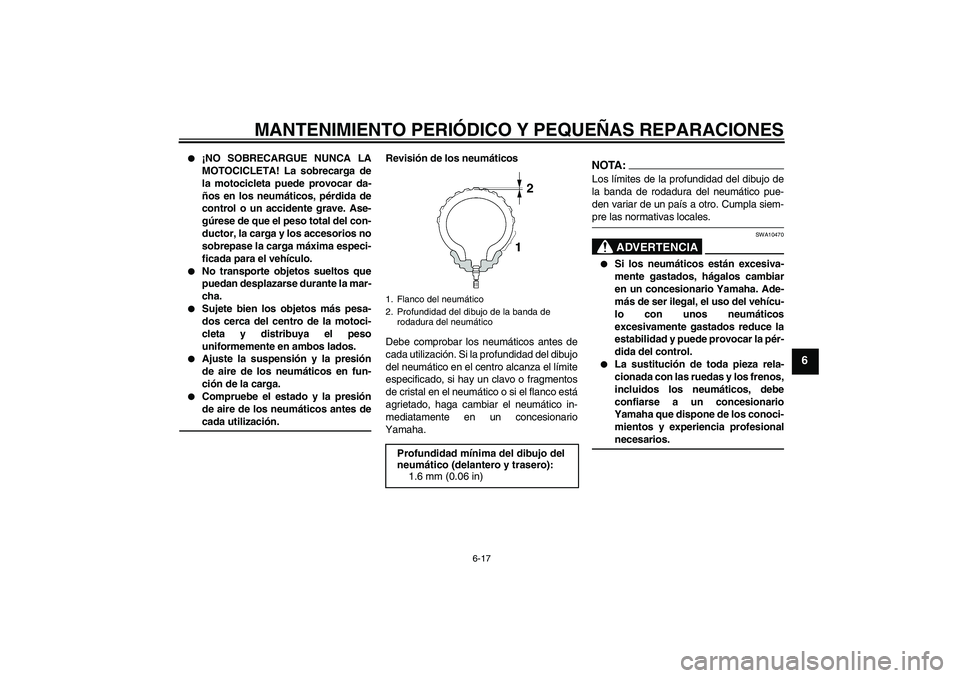

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida de
control o un accidente grave. Ase-
gúrese de que el peso total del con-
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA:Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
5JWS3.book Page 17 Tuesday, September 9, 2003 8:51 AM
Page 60 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10480
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad de la motocicleta.
Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-
nan a continuación.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de la pre-
sión de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).
Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
METZELER/MEZ4J FRONT
BRIDGESTONE/BT020F N
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
METZELER/MEZ4J
BRIDGESTONE/BT020R N
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9000A (original)
5JWS3.book Page 18 Tuesday, September 9, 2003 8:51 AM
