YAMAHA FJR1300A 2004 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2004, Model line: FJR1300A, Model: YAMAHA FJR1300A 2004Pages: 88, tamaño PDF: 6.88 MB

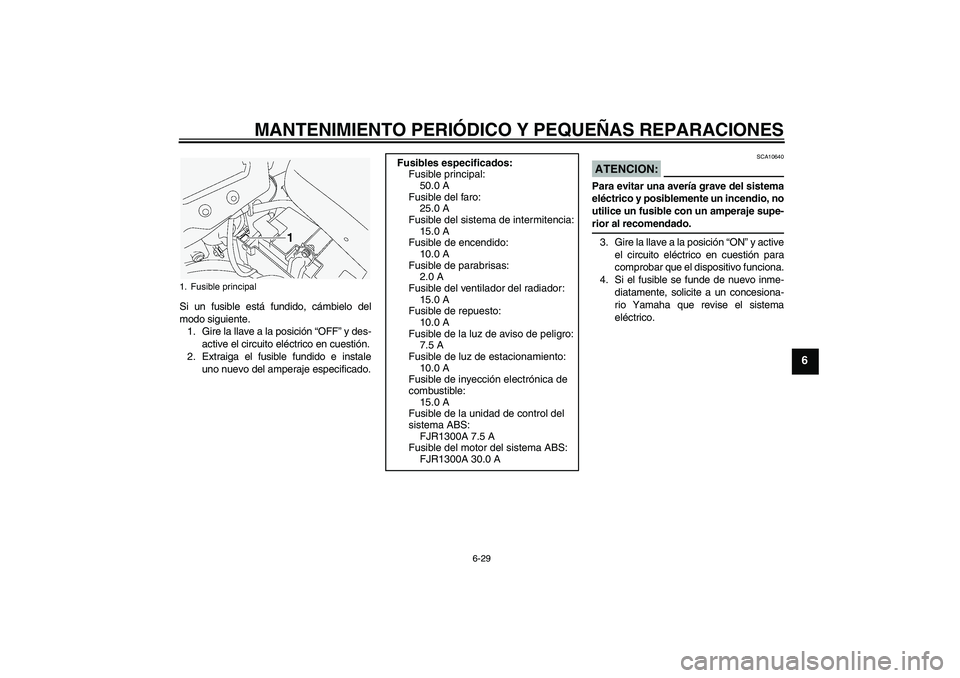

Page 71 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funciona.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible principal
Fusibles especificados:
Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible de parabrisas:
2.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible de repuesto:
10.0 A
Fusible de la luz de aviso de peligro:
7.5 A
Fusible de luz de estacionamiento:
10.0 A
Fusible de inyección electrónica de
combustible:
15.0 A
Fusible de la unidad de control del
sistema ABS:
FJR1300A 7.5 A
Fusible del motor del sistema ABS:
FJR1300A 30.0 A
5JWS3.book Page 29 Tuesday, September 9, 2003 8:51 AM

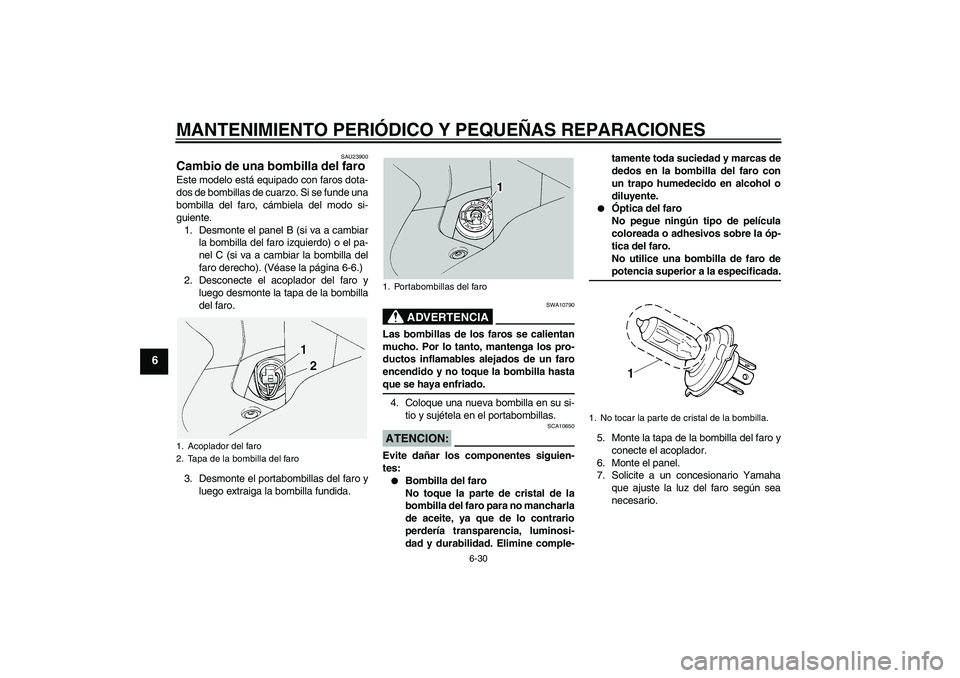

Page 72 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
SAU23900
Cambio de una bombilla del faro Este modelo está equipado con faros dota-
dos de bombillas de cuarzo. Si se funde una
bombilla del faro, cámbiela del modo si-
guiente.
1. Desmonte el panel B (si va a cambiar
la bombilla del faro izquierdo) o el pa-
nel C (si va a cambiar la bombilla del
faro derecho). (Véase la página 6-6.)
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla
del faro.
3. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
ADVERTENCIA
SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hastaque se haya enfriado.
4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.ATENCION:
SCA10650
Evite dañar los componentes siguien-
tes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.
Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.
5. Monte la tapa de la bombilla del faro y
conecte el acoplador.
6. Monte el panel.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
1. Acoplador del faro
2. Tapa de la bombilla del faro
1. Portabombillas del faro
1. No tocar la parte de cristal de la bombilla.
5JWS3.book Page 30 Tuesday, September 9, 2003 8:51 AM

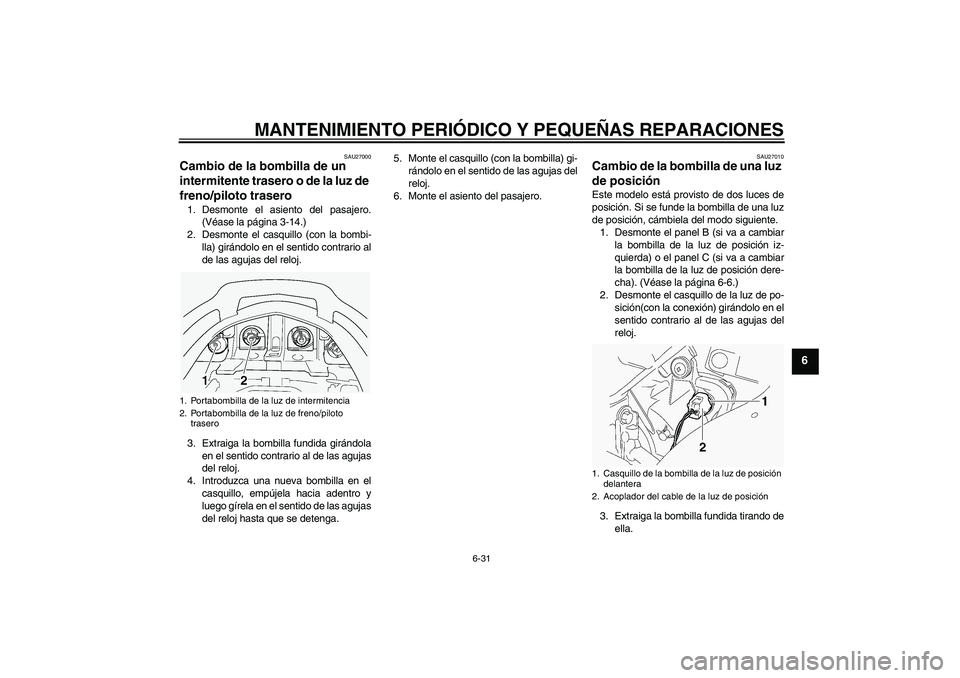

Page 73 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6
SAU27000
Cambio de la bombilla de un
intermitente trasero o de la luz de
freno/piloto trasero 1. Desmonte el asiento del pasajero.
(Véase la página 3-14.)
2. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
3. Extraiga la bombilla fundida girándola
en el sentido contrario al de las agujas
del reloj.
4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.5. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
6. Monte el asiento del pasajero.
SAU27010
Cambio de la bombilla de una luz
de posición Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el panel B (si va a cambiar
la bombilla de la luz de posición iz-
quierda) o el panel C (si va a cambiar
la bombilla de la luz de posición dere-
cha). (Véase la página 6-6.)
2. Desmonte el casquillo de la luz de po-
sición(con la conexión) girándolo en el
sentido contrario al de las agujas del
reloj.
3. Extraiga la bombilla fundida tirando de
ella.
1. Portabombilla de la luz de intermitencia
2. Portabombilla de la luz de freno/piloto
trasero
1. Casquillo de la bombilla de la luz de posición
delantera
2. Acoplador del cable de la luz de posición
5JWS3.book Page 31 Tuesday, September 9, 2003 8:51 AM

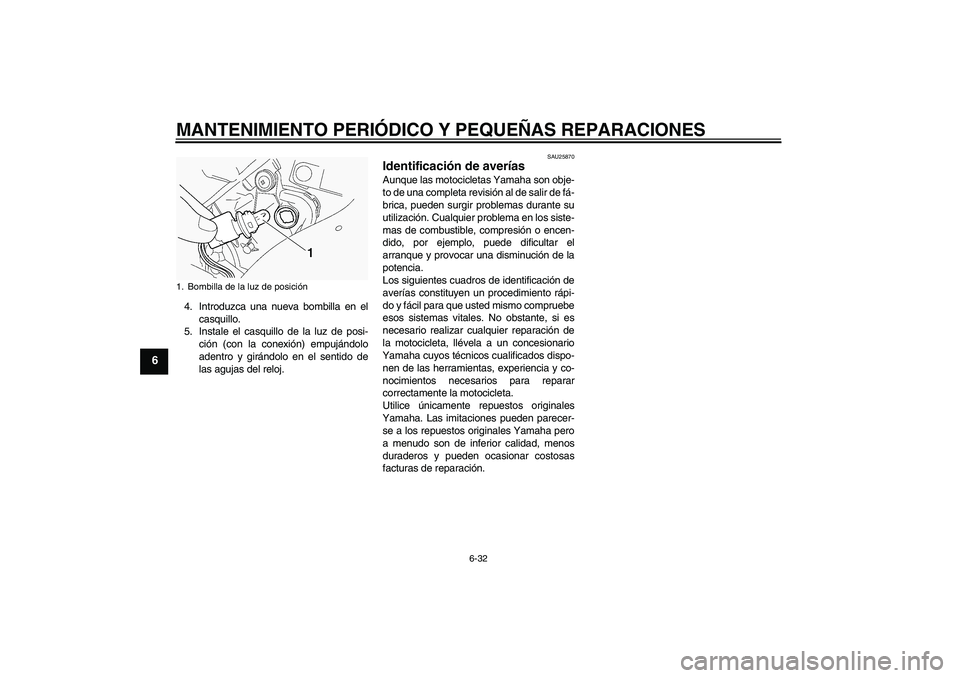

Page 74 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
4. Introduzca una nueva bombilla en el
casquillo.
5. Instale el casquillo de la luz de posi-
ción (con la conexión) empujándolo
adentro y girándolo en el sentido de
las agujas del reloj.
SAU25870
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una completa revisión al de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
1. Bombilla de la luz de posición5JWS3.book Page 32 Tuesday, September 9, 2003 8:51 AM
Page 75 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
SAU25911
Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
ADVERTENCIA
SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
5JWS3.book Page 33 Tuesday, September 9, 2003 8:51 AM

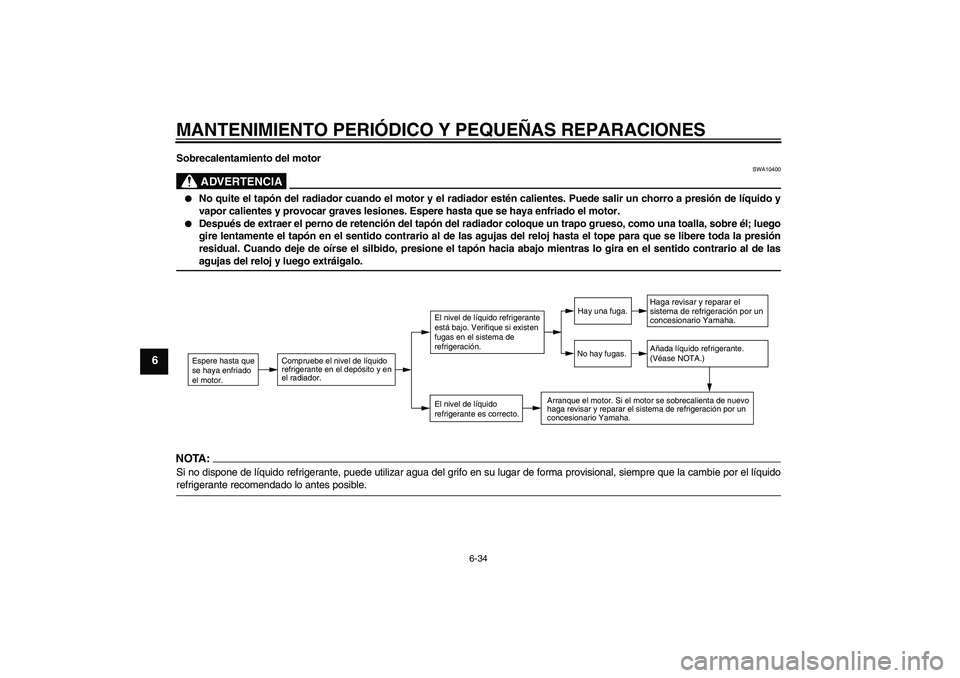

Page 76 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
Sobrecalentamiento del motor
ADVERTENCIA
SWA10400
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión
residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de lasagujas del reloj y luego extráigalo.
NOTA:Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
5JWS3.book Page 34 Tuesday, September 9, 2003 8:51 AM

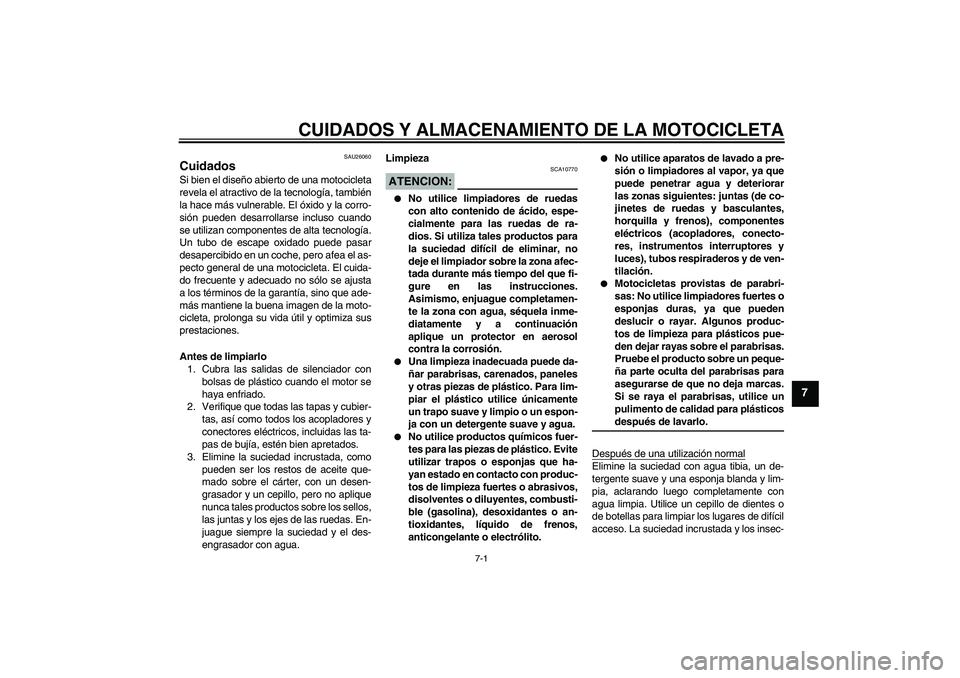

Page 77 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU26060
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua.Limpieza
ATENCION:
SCA10770
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
5JWS3.book Page 1 Tuesday, September 9, 2003 8:51 AM

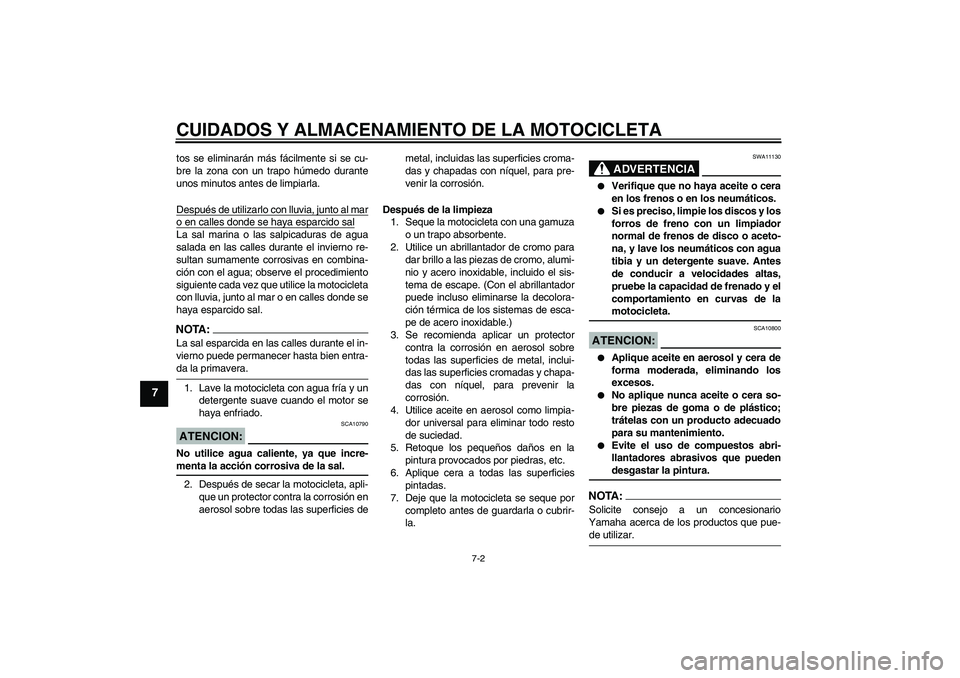

Page 78 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies demetal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11130
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
5JWS3.book Page 2 Tuesday, September 9, 2003 8:51 AM

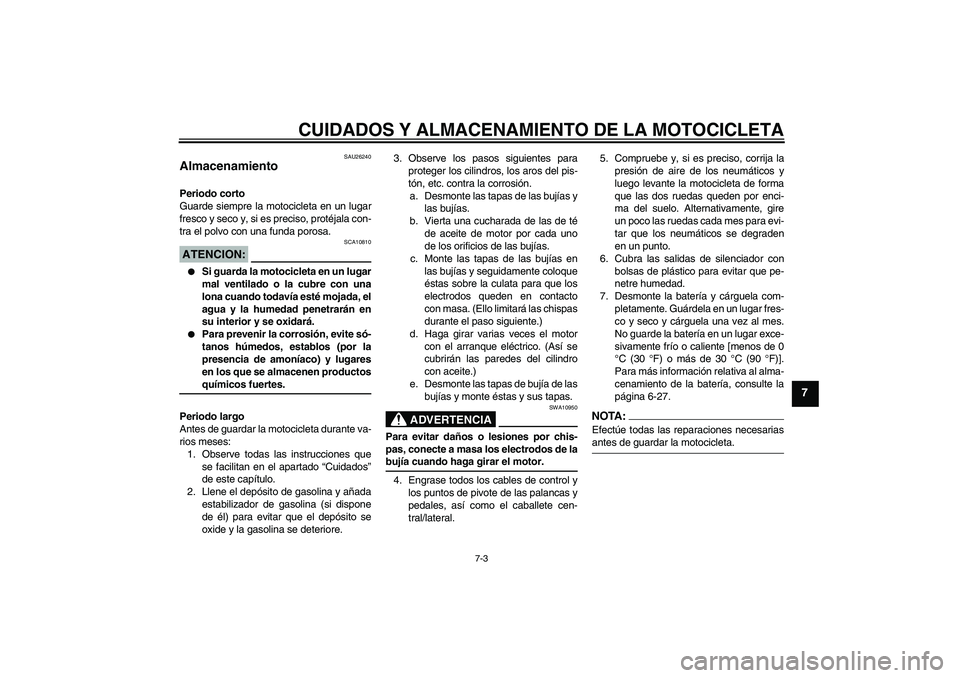

Page 79 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
SAU26240
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCION:
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
éstas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite.)
e. Desmonte las tapas de bujía de las
bujías y monte éstas y sus tapas.
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante la motocicleta de forma
que las dos ruedas queden por enci-
ma del suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-27.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
5JWS3.book Page 3 Tuesday, September 9, 2003 8:51 AM

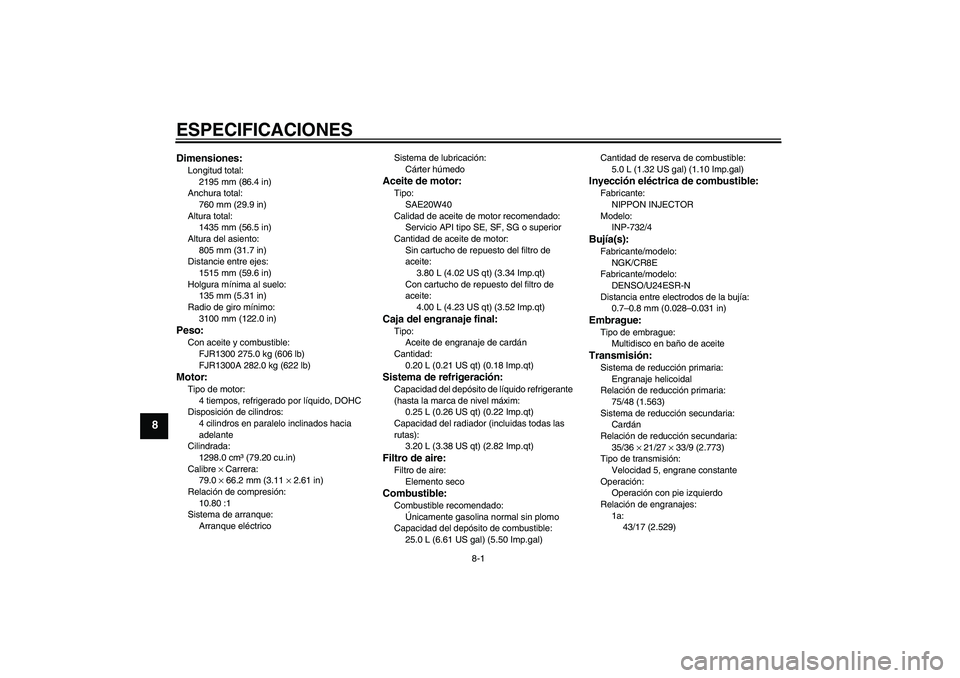

Page 80 of 88
ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2195 mm (86.4 in)
Anchura total:
760 mm (29.9 in)
Altura total:
1435 mm (56.5 in)
Altura del asiento:
805 mm (31.7 in)
Distancie entre ejes:
1515 mm (59.6 in)
Holgura mínima al suelo:
135 mm (5.31 in)
Radio de giro mínimo:
3100 mm (122.0 in)Peso:Con aceite y combustible:
FJR1300 275.0 kg (606 lb)
FJR1300A 282.0 kg (622 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
1298.0 cm³ (79.20 cu.in)
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.80 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE20W40
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt) (3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán
Cantidad:
0.20 L (0.21 US qt) (0.18 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máxim:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
3.20 L (3.38 US qt) (2.82 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal) (5.50 Imp.gal)Cantidad de reserva de combustible:
5.0 L (1.32 US gal) (1.10 Imp.gal)
Inyección eléctrica de combustible:Fabricante:
NIPPON INJECTOR
Modelo:
INP-732/4Bujía(s):Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
75/48 (1.563)
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
35/36 × 21/27 × 33/9 (2.773)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
43/17 (2.529)
5JWS3.book Page 1 Tuesday, September 9, 2003 8:51 AM
