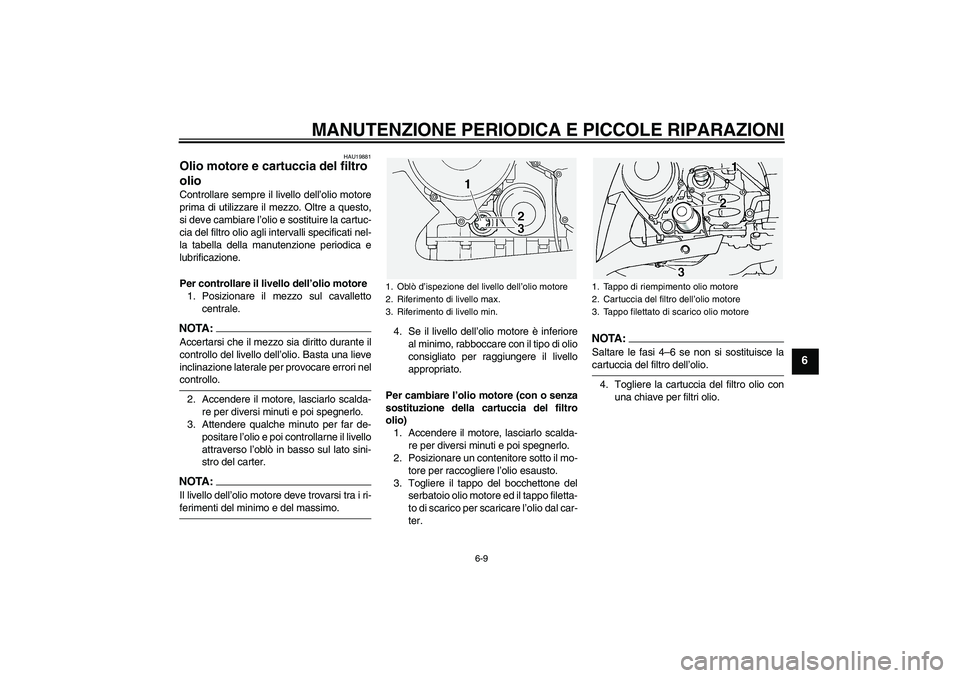

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
HAU19881
Olio motore e cartuccia del filtro
olio Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
si deve cambiare l’olio e sostituire la cartuc-
cia del filtro olio agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il mezzo sul cavalletto
centrale.NOTA:Accertarsi che il mezzo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllarne il livello
attraverso l’oblò in basso sul lato sini-
stro del carter.NOTA:Il livello dell’olio motore deve trovarsi tra i ri-ferimenti del minimo e del massimo.4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia del filtro
olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone del
serbatoio olio motore ed il tappo filetta-
to di scarico per scaricare l’olio dal car-
ter.
NOTA:Saltare le fasi 4–6 se non si sostituisce lacartuccia del filtro dell’olio.

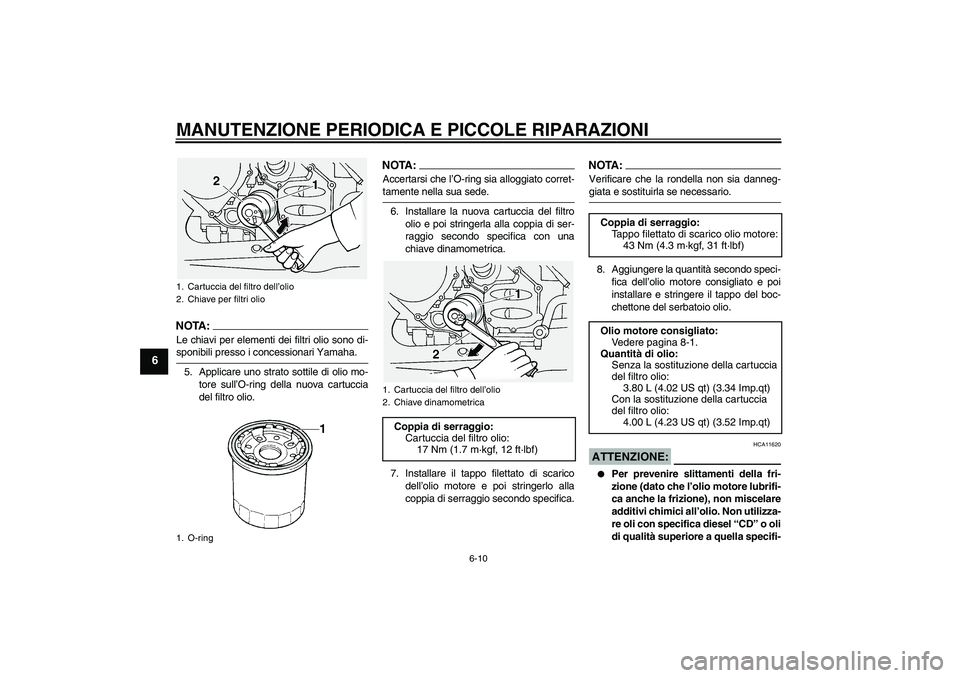

4. Togliere la cartuccia del filtro olio con
una chiave per filtri olio.
1. Oblò d’ispezione del livello dell’olio motore
2. Riferimento di livello max.
3. Riferimento di livello min.
1. Tappo di riempimento olio motore
2. Cartuccia del filtro dell’olio motore
3. Tappo filettato di scarico olio motore
5JWH3.book Page 9 Friday, September 5, 2003 5:06 PM
Page 52 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
NOTA:Le chiavi per elementi dei filtri olio sono di-sponibili presso i concessionari Yamaha.
5. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
del filtro olio.
NOTA:Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
6. Installare la nuova cartuccia del filtro
olio e poi stringerla alla coppia di ser-
raggio secondo specifica con una
chiave dinamometrica.
7. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo alla
coppia di serraggio secondo specifica.
NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
8. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-
chettone del serbatoio olio.ATTENZIONE:
HCA11620
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
1. Cartuccia del filtro dell’olio
2. Chiave per filtri olio
1. O-ring
1. Cartuccia del filtro dell’olio
2. Chiave dinamometricaCoppia di serraggio:
Cartuccia del filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Tappo filettato di scarico olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
del filtro olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con la sostituzione della cartuccia
del filtro olio:
4.00 L (4.23 US qt) (3.52 Imp.qt)
5JWH3.book Page 10 Friday, September 5, 2003 5:06 PM
Page 53 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpiestranei nel carter.
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTA:Dopo l’accensione del motore, la spia d’av-
vertimento livello olio motore deve spegner-si, se il livello dell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.
10. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.

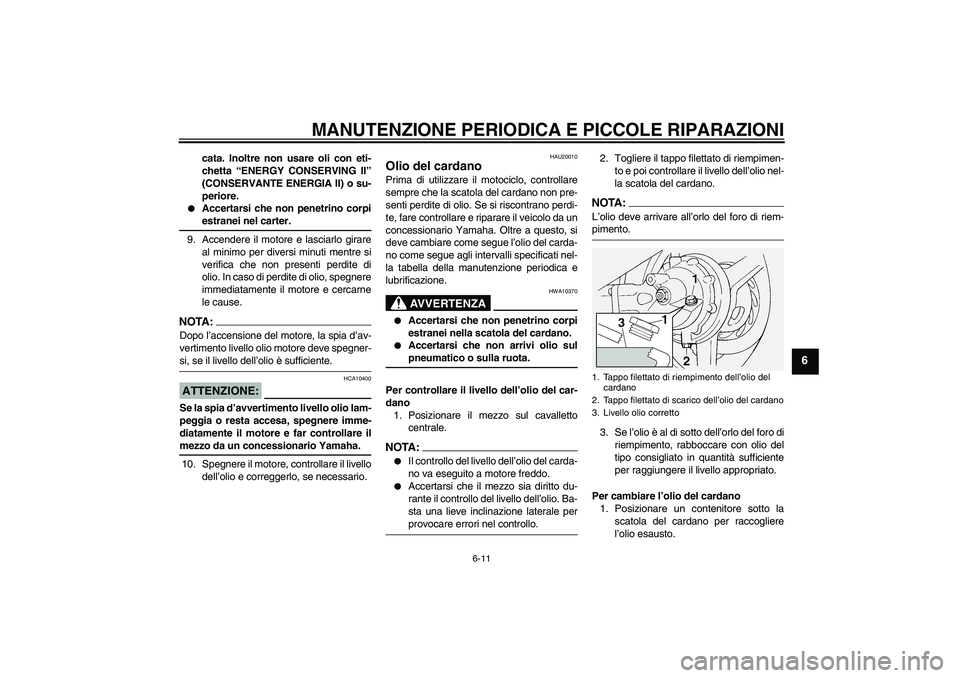

HAU20010
Olio del cardano Prima di utilizzare il motociclo, controllare
sempre che la scatola del cardano non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare il veicolo da un
concessionario Yamaha. Oltre a questo, si
deve cambiare come segue l’olio del carda-
no come segue agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione.
AVVERTENZA
HWA10370
Accertarsi che non penetrino corpi
estranei nella scatola del cardano.
Accertarsi che non arrivi olio sulpneumatico o sulla ruota.
Per controllare il livello dell’olio del car-
dano
1. Posizionare il mezzo sul cavalletto
centrale.
NOTA:
Il controllo del livello dell’olio del carda-
no va eseguito a motore freddo.
Accertarsi che il mezzo sia diritto du-
rante il controllo del livello dell’olio. Ba-
sta una lieve inclinazione laterale perprovocare errori nel controllo.2. Togliere il tappo filettato di riempimen-
to e poi controllare il livello dell’olio nel-
la scatola del cardano.
NOTA:L’olio deve arrivare all’orlo del foro di riem-pimento.
3. Se l’olio è al di sotto dell’orlo del foro di
riempimento, rabboccare con olio del
tipo consigliato in quantità sufficiente
per raggiungere il livello appropriato.
Per cambiare l’olio del cardano
1. Posizionare un contenitore sotto la
scatola del cardano per raccogliere
l’olio esausto.1. Tappo filettato di riempimento dell’olio del
cardano
2. Tappo filettato di scarico dell’olio del cardano
3. Livello olio corretto
5JWH3.book Page 11 Friday, September 5, 2003 5:06 PM
Page 54 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6

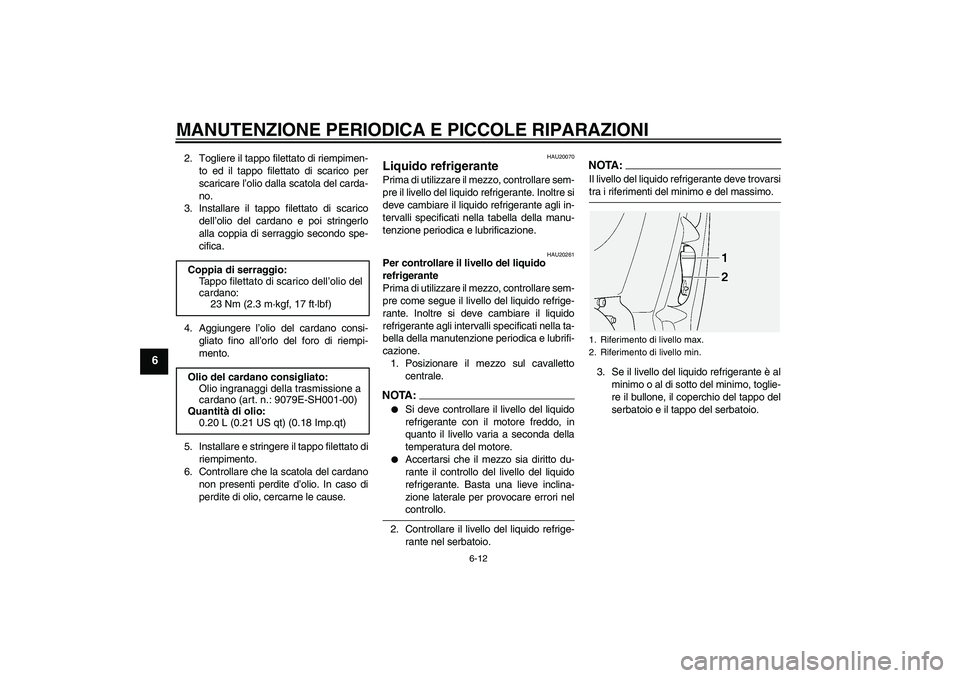

2. Togliere il tappo filettato di riempimen-
to ed il tappo filettato di scarico per
scaricare l’olio dalla scatola del carda-
no.
3. Installare il tappo filettato di scarico
dell’olio del cardano e poi stringerlo
alla coppia di serraggio secondo spe-
cifica.
4. Aggiungere l’olio del cardano consi-
gliato fino all’orlo del foro di riempi-
mento.
5. Installare e stringere il tappo filettato di
riempimento.
6. Controllare che la scatola del cardano
non presenti perdite d’olio. In caso di
perdite di olio, cercarne le cause.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU20261
Per controllare il livello del liquido
refrigerante
Prima di utilizzare il mezzo, controllare sem-
pre come segue il livello del liquido refrige-
rante. Inoltre si deve cambiare il liquido
refrigerante agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
1. Posizionare il mezzo sul cavalletto
centrale.NOTA :
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il mezzo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio.
NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti del minimo e del massimo.
3. Se il livello del liquido refrigerante è al
minimo o al di sotto del minimo, toglie-
re il bullone, il coperchio del tappo del
serbatoio e il tappo del serbatoio. Coppia di serraggio:
Tappo filettato di scarico dell’olio del
cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Olio del cardano consigliato:
Olio ingranaggi della trasmissione a
cardano (art. n.: 9079E-SH001-00)
Quantità di olio:
0.20 L (0.21 US qt) (0.18 Imp.qt)1. Riferimento di livello max.
2. Riferimento di livello min.
5JWH3.book Page 12 Friday, September 5, 2003 5:06 PM
Page 55 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido re-
frigerante al riferimento di livello
massimo, rimontare il tappo del serba-
toio liquido refrigerante, il coperchio
del tappo del serbatoio e il bullone.ATTENZIONE:
HCA10470
Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto noncalcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.
Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.NOTA:
La ventola del radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.
Se il motore si surriscalda, vedere pa-gina 6-33 per ulteriori istruzioni.
HAU33030

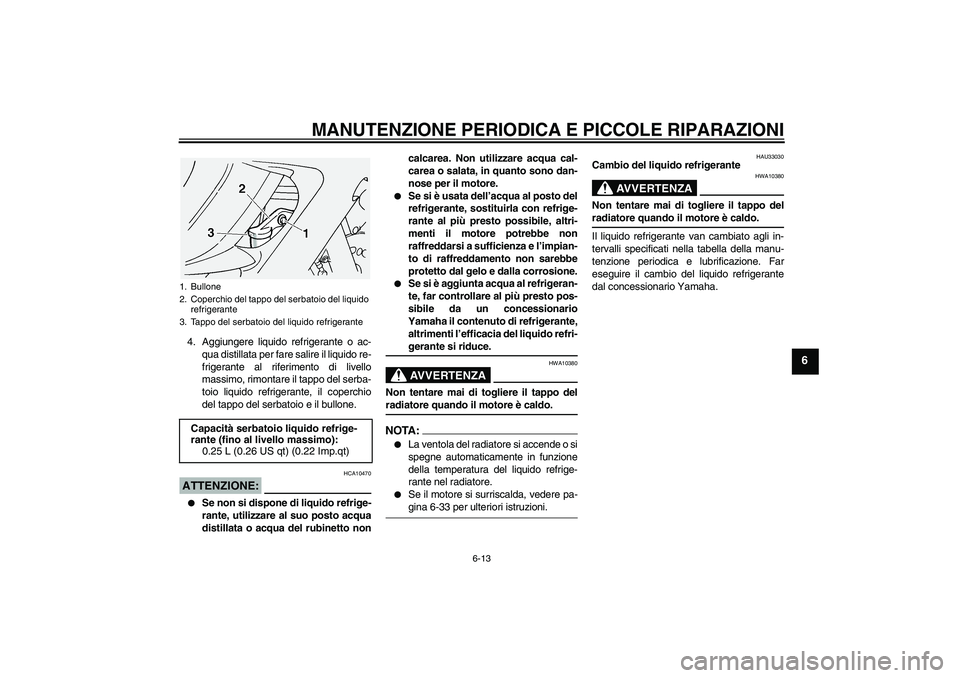

Cambio del liquido refrigerante
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
Il liquido refrigerante van cambiato agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
1. Bullone
2. Coperchio del tappo del serbatoio del liquido
refrigerante
3. Tappo del serbatoio del liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
5JWH3.book Page 13 Friday, September 5, 2003 5:06 PM
Page 56 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
HAU20470

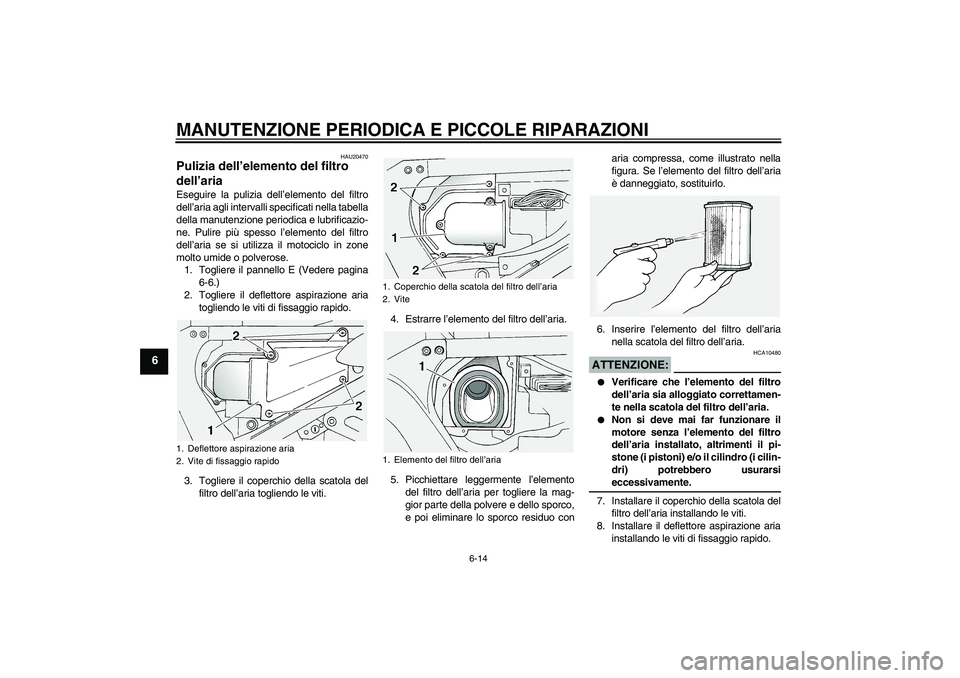

Pulizia dell’elemento del filtro
dell’aria Eseguire la pulizia dell’elemento del filtro
dell’aria agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Pulire più spesso l’elemento del filtro
dell’aria se si utilizza il motociclo in zone
molto umide o polverose.
1. Togliere il pannello E (Vedere pagina
6-6.)
2. Togliere il deflettore aspirazione aria
togliendo le viti di fissaggio rapido.
3. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.4. Estrarre l’elemento del filtro dell’aria.
5. Picchiettare leggermente l’elemento
del filtro dell’aria per togliere la mag-
gior parte della polvere e dello sporco,
e poi eliminare lo sporco residuo conaria compressa, come illustrato nella
figura. Se l’elemento del filtro dell’aria
è danneggiato, sostituirlo.
6. Inserire l’elemento del filtro dell’aria
nella scatola del filtro dell’aria.
ATTENZIONE:
HCA10480
Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.
Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
7. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
8. Installare il deflettore aspirazione aria
installando le viti di fissaggio rapido.
1. Deflettore aspirazione aria
2. Vite di fissaggio rapido
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
5JWH3.book Page 14 Friday, September 5, 2003 5:06 PM
Page 57 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
9. Installare il pannello.
HAU21310

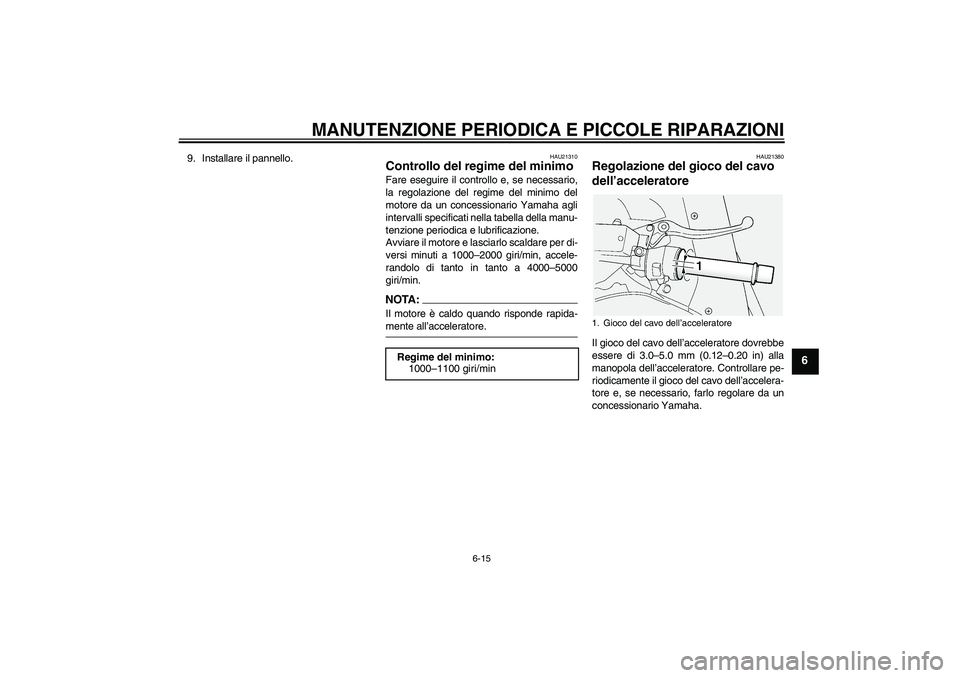

Controllo del regime del minimo Fare eseguire il controllo e, se necessario,
la regolazione del regime del minimo del
motore da un concessionario Yamaha agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Avviare il motore e lasciarlo scaldare per di-
versi minuti a 1000–2000 giri/min, accele-
randolo di tanto in tanto a 4000–5000
giri/min.NOTA :
Il motore è caldo quando risponde rapida-mente all’acceleratore.
HAU21380
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, farlo regolare da un
concessionario Yamaha. Regime del minimo:
1000–1100 giri/min1. Gioco del cavo dell’acceleratore
5JWH3.book Page 15 Friday, September 5, 2003 5:06 PM
Page 58 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU21400

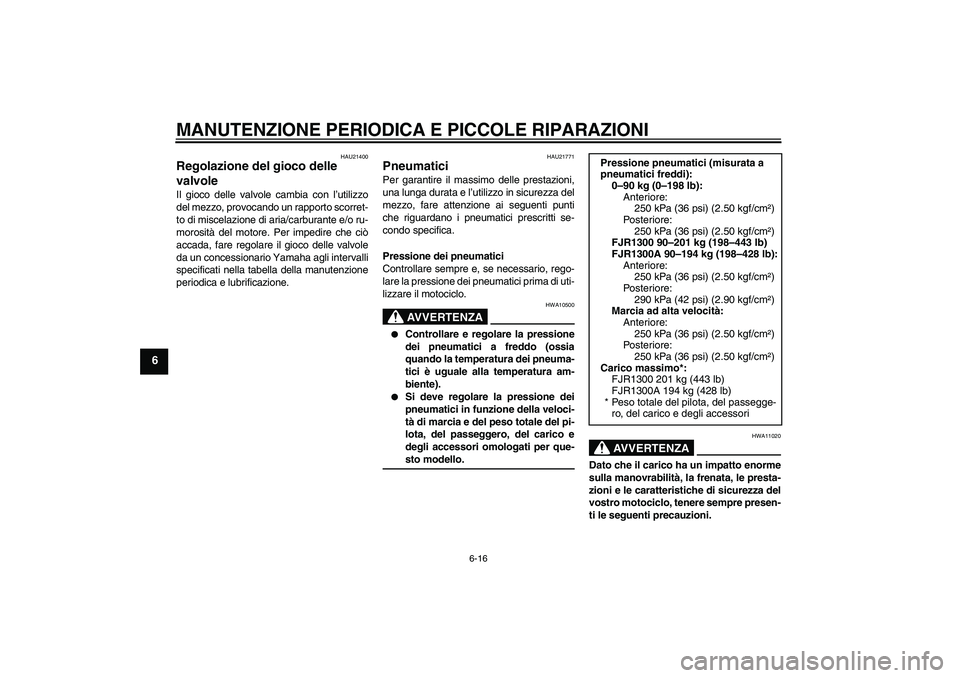

Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scorret-
to di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
mezzo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500
Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).
Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
Carico massimo*:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
5JWH3.book Page 16 Friday, September 5, 2003 5:06 PM
Page 59 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite del
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il motociclo.
Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.
Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.
Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.
Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.
1. Parete laterale del pneumatico
2. Profondità del battistrada
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
5JWH3.book Page 17 Friday, September 5, 2003 5:06 PM
Page 60 of 90
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6

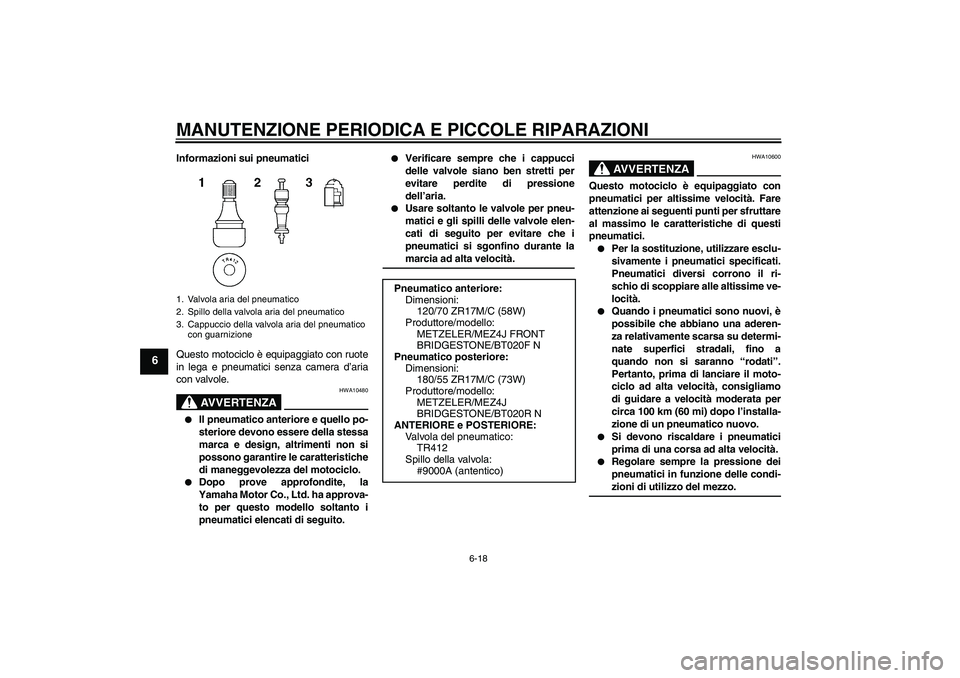

Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/MEZ4J FRONT
BRIDGESTONE/BT020F N
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/MEZ4J
BRIDGESTONE/BT020R N
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (antentico)
5JWH3.book Page 18 Friday, September 5, 2003 5:06 PM
