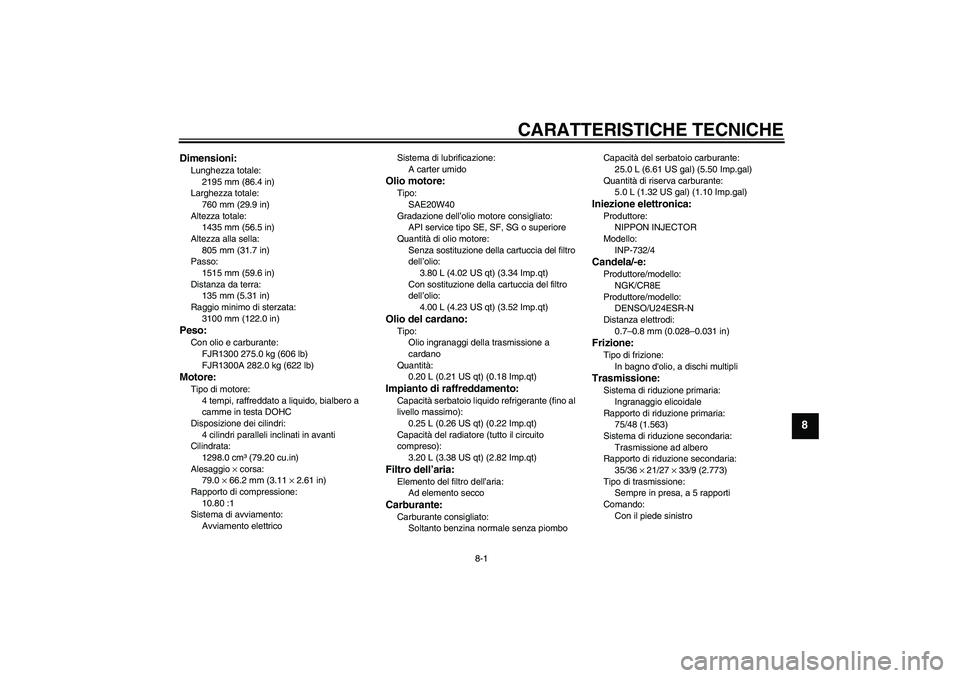

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2195 mm (86.4 in)
Larghezza totale:
760 mm (29.9 in)
Altezza totale:
1435 mm (56.5 in)
Altezza alla sella:
805 mm (31.7 in)
Passo:
1515 mm (59.6 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
3100 mm (122.0 in)Peso:Con olio e carburante:
FJR1300 275.0 kg (606 lb)
FJR1300A 282.0 kg (622 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
1298.0 cm³ (79.20 cu.in)
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE20W40
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.00 L (4.23 US qt) (3.52 Imp.qt)Olio del cardano:Tipo:
Olio ingranaggi della trasmissione a
cardano
Quantità:
0.20 L (0.21 US qt) (0.18 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
3.20 L (3.38 US qt) (2.82 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piomboCapacità del serbatoio carburante:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Quantità di riserva carburante:
5.0 L (1.32 US gal) (1.10 Imp.gal)
Iniezione elettronica:Produttore:
NIPPON INJECTOR
Modello:
INP-732/4Candela/-e:Produttore/modello:
NGK/CR8E
Produttore/modello:
DENSO/U24ESR-N
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
75/48 (1.563)
Sistema di riduzione secondaria:
Trasmissione ad albero
Rapporto di riduzione secondaria:
35/36 × 21/27 × 33/9 (2.773)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
5JWH3.book Page 1 Friday, September 5, 2003 5:06 PM

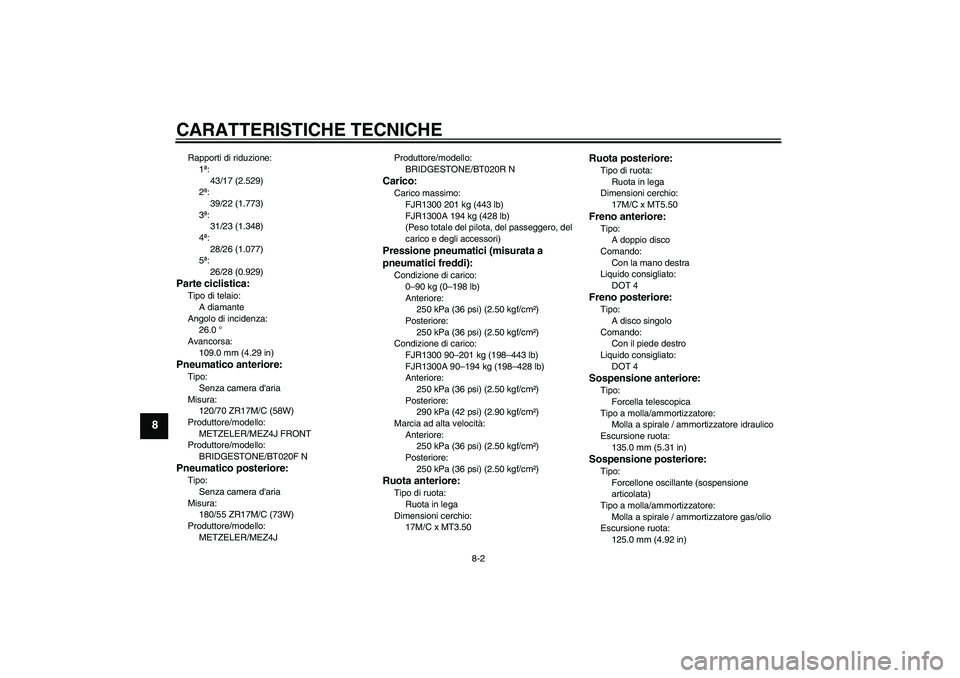

CARATTERISTICHE TECNICHE
8-2
8
Rapporti di riduzione:
1ª:
43/17 (2.529)
2ª:
39/22 (1.773)
3ª:
31/23 (1.348)
4ª:
28/26 (1.077)
5ª:
26/28 (0.929)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
26.0 °
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/MEZ4J FRONT
Produttore/modello:
BRIDGESTONE/BT020F NPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/MEZ4JProduttore/modello:
BRIDGESTONE/BT020R N
Carico:Carico massimo:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Condizione di carico:
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
135.0 mm (5.31 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125.0 mm (4.92 in)
5JWH3.book Page 2 Friday, September 5, 2003 5:06 PM

CARATTERISTICHE TECNICHE
8-3
8

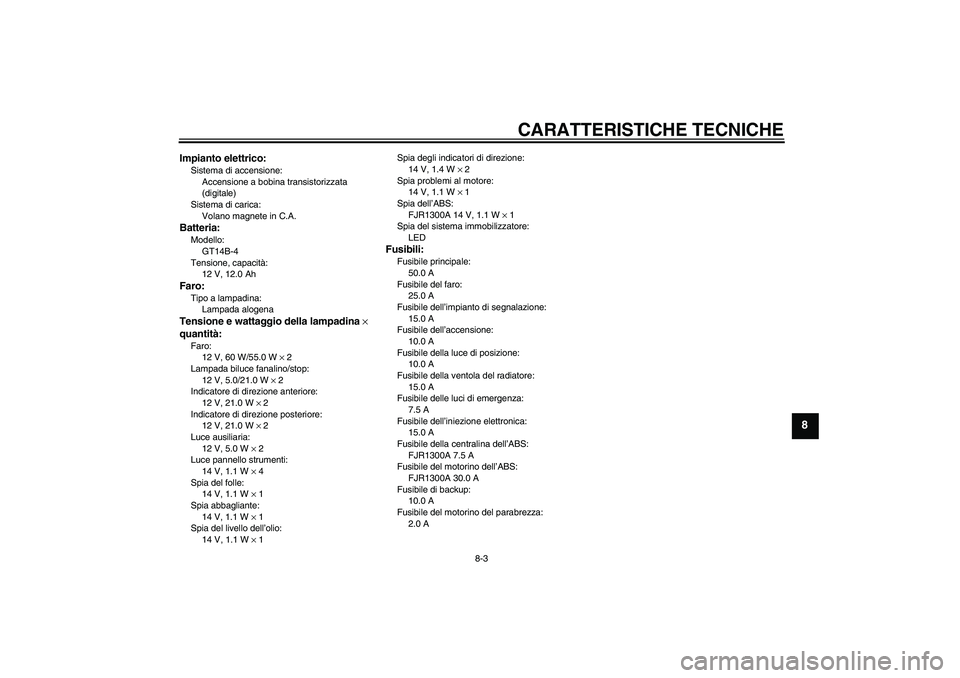

Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce pannello strumenti:
14 V, 1.1 W × 4
Spia del folle:
14 V, 1.1 W × 1
Spia abbagliante:
14 V, 1.1 W × 1
Spia del livello dell’olio:
14 V, 1.1 W × 1Spia degli indicatori di direzione:
14 V, 1.4 W × 2
Spia problemi al motore:
14 V, 1.1 W × 1
Spia dell’ABS:
FJR1300A 14 V, 1.1 W × 1
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A
Fusibile delle luci di emergenza:
7.5 A
Fusibile dell’iniezione elettronica:
15.0 A
Fusibile della centralina dell’ABS:
FJR1300A 7.5 A
Fusibile del motorino dell’ABS:
FJR1300A 30.0 A
Fusibile di backup:
10.0 A
Fusibile del motorino del parabrezza:
2.0 A
5JWH3.book Page 3 Friday, September 5, 2003 5:06 PM

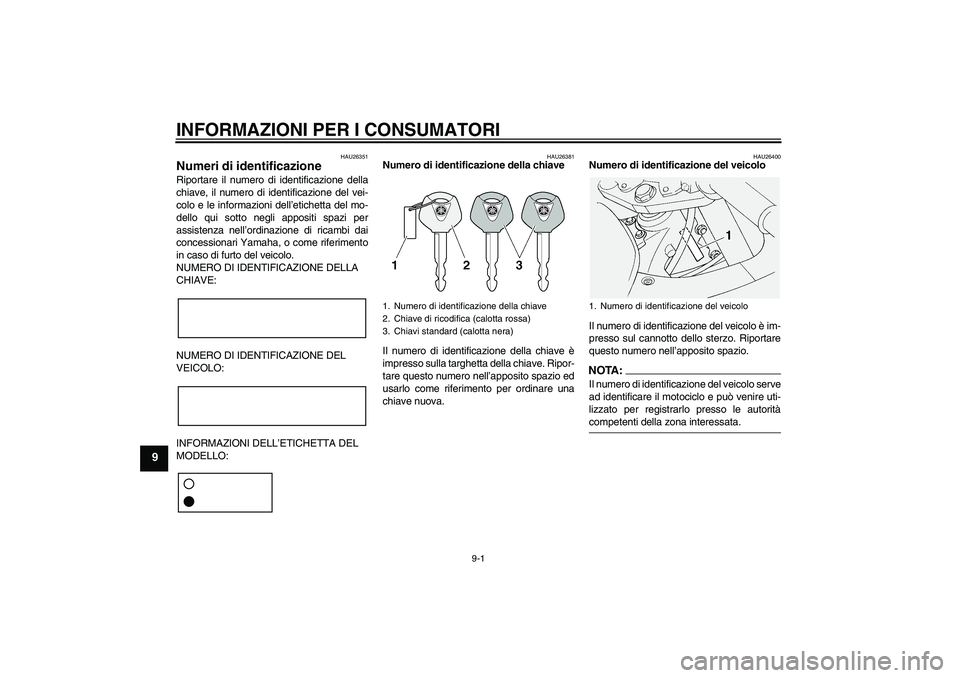

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero di identificazione della chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero di identificazione del veicolo
5JWH3.book Page 1 Friday, September 5, 2003 5:06 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26470
Etichetta del modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-14.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.1. Etichetta del modello
5JWH3.book Page 2 Friday, September 5, 2003 5:06 PM
