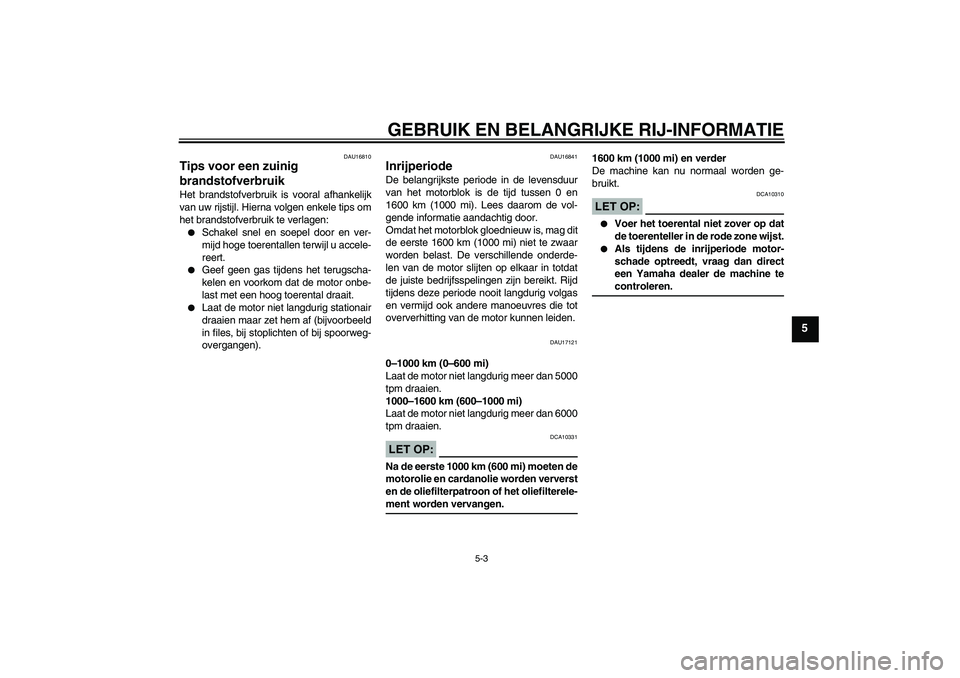

Page 41 of 88
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16810
Tips voor een zuinig
brandstofverbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17121
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan 5000
tpm draaien.
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan 6000
tpm draaien.LET OP:
DCA10331
Na de eerste 1000 km (600 mi) moeten de
motorolie en cardanolie worden ververst
en de oliefilterpatroon of het oliefilterele-ment worden vervangen.1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP:
DCA10310
Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
U5JWD4D0.book Page 3 Thursday, July 29, 2004 11:23 AM

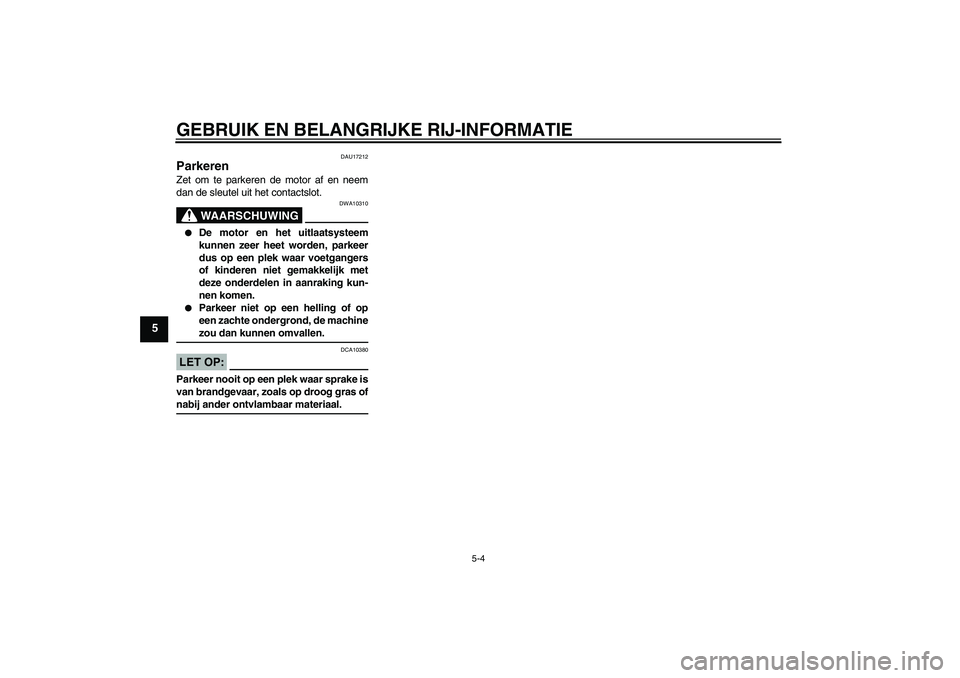

Page 42 of 88
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17212
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10310
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.
Parkeer niet op een helling of op
een zachte ondergrond, de machinezou dan kunnen omvallen.
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.U5JWD4D0.book Page 4 Thursday, July 29, 2004 11:23 AM

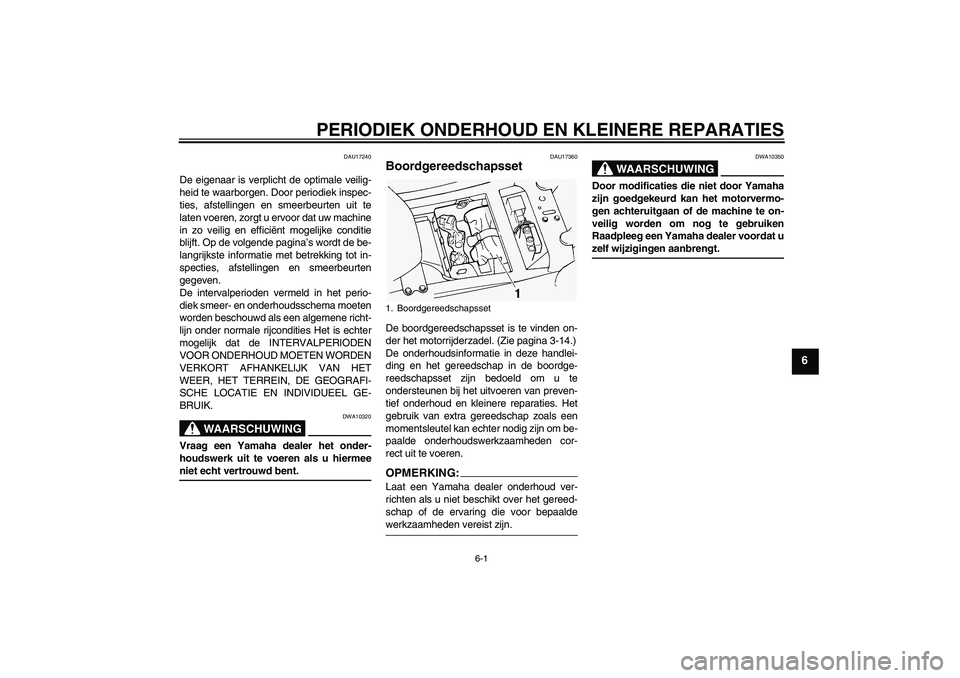

Page 43 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17360
Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het motorrijderzadel. (Zie pagina 3-14.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U5JWD4D0.book Page 1 Thursday, July 29, 2004 11:23 AM
Page 44 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-2
6
DAU17705

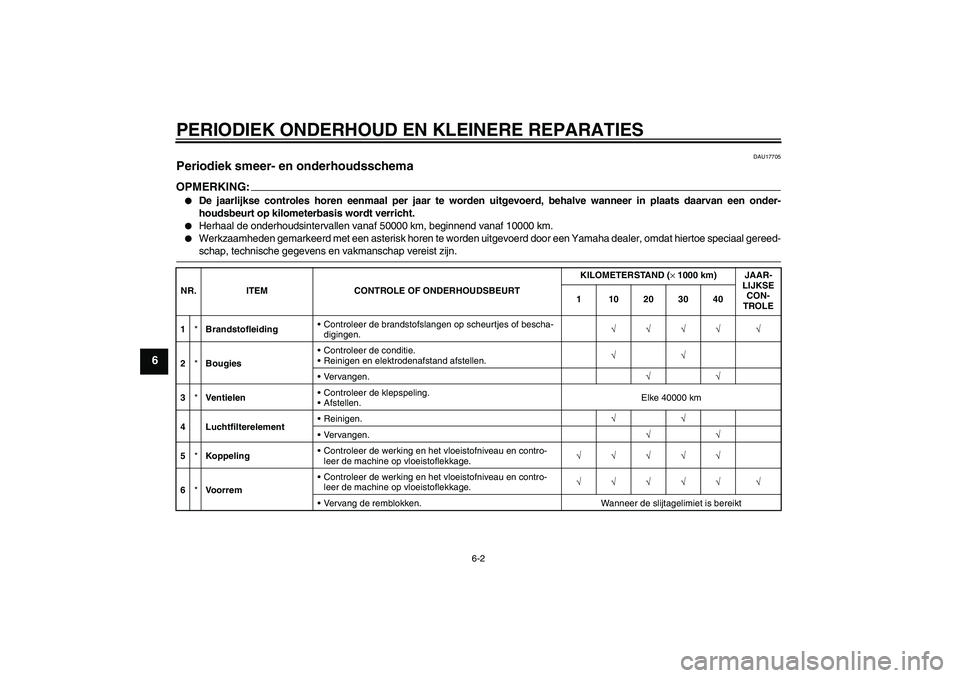

Periodiek smeer- en onderhoudsschema OPMERKING:
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-schap, technische gegevens en vakmanschap vereist zijn.
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
1*BrandstofleidingControleer de brandstofslangen op scheurtjes of bescha-
digingen.√√√√ √
2*BougiesControleer de conditie.
Reinigen en elektrodenafstand afstellen.√√
Vervangen.√√
3*Ve n ti e le nControleer de klepspeling.
Afstellen.Elke 40000 km
4 LuchtfilterelementReinigen.√√
Vervangen.√√
5*KoppelingControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√
6*VoorremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
U5JWD4D0.book Page 2 Thursday, July 29, 2004 11:23 AM

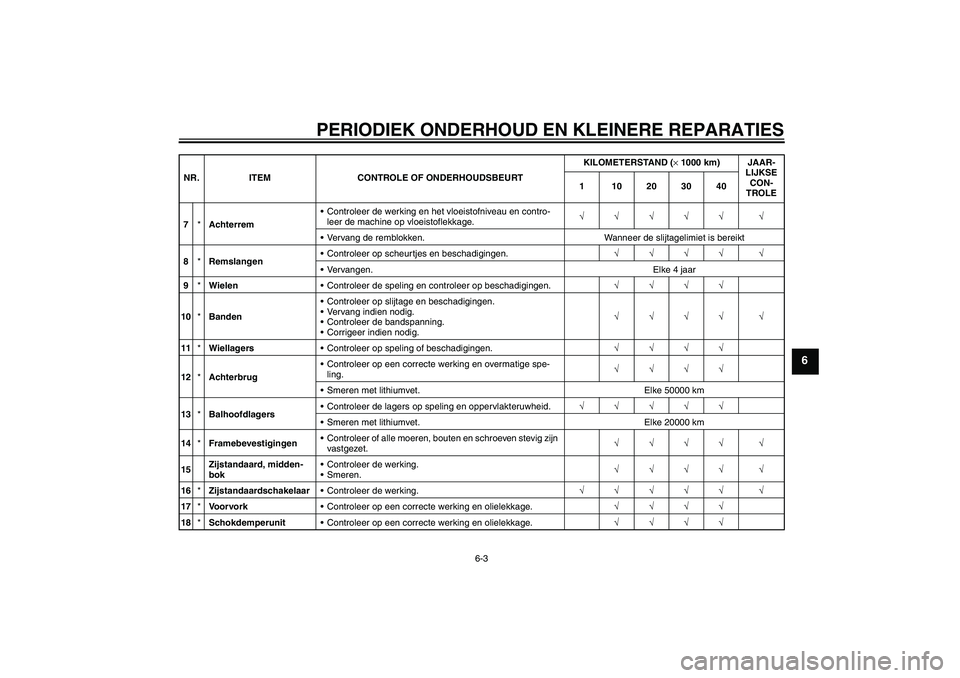

Page 45 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
7*AchterremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
8*RemslangenControleer op scheurtjes en beschadigingen.√√√√ √
Vervangen. Elke 4 jaar
9*WielenControleer de speling en controleer op beschadigingen.√√√√
10*BandenControleer op slijtage en beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√ √
11*WiellagersControleer op speling of beschadigingen.√√√√
12*AchterbrugControleer op een correcte werking en overmatige spe-
ling.√√√√
Smeren met lithiumvet. Elke 50000 km
13*BalhoofdlagersControleer de lagers op speling en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km
14*FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn
vastgezet.√√√√ √
15Zijstandaard, midden-
bokControleer de werking.
Smeren.√√√√ √
16*ZijstandaardschakelaarControleer de werking.√√√√√ √
17*Vo o r v o r kControleer op een correcte werking en olielekkage.√√√√
18*SchokdemperunitControleer op een correcte werking en olielekkage.√√√√ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
U5JWD4D0.book Page 3 Thursday, July 29, 2004 11:23 AM
Page 46 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6

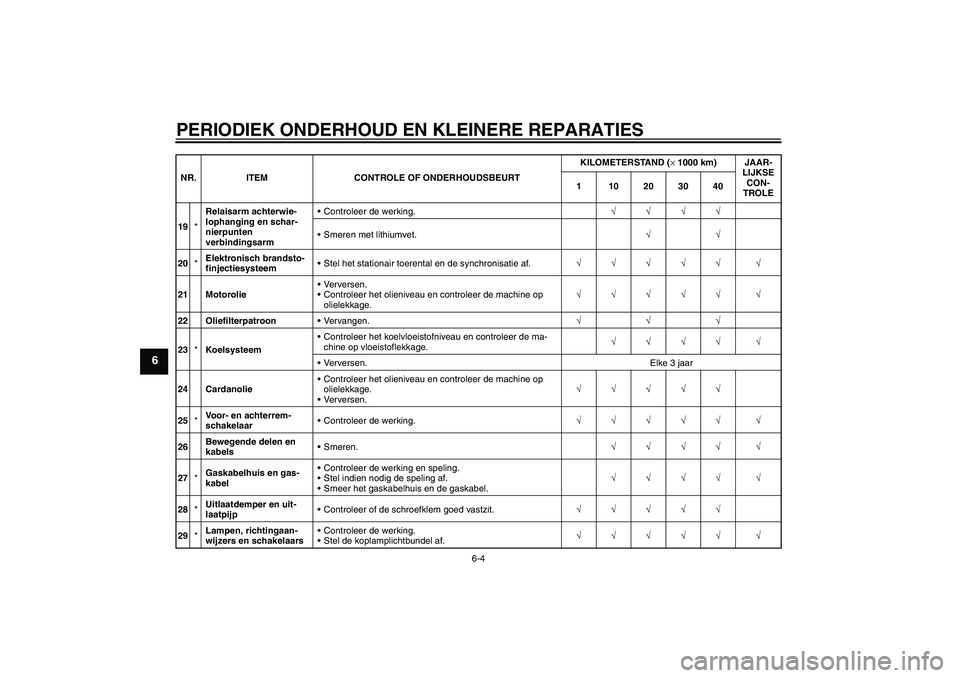

19*Relaisarm achterwie-
lophanging en schar-
nierpunten
verbindingsarmControleer de werking.√√√√
Smeren met lithiumvet.√√
20*Elektronisch brandsto-
finjectiesysteemStel het stationair toerental en de synchronisatie af.√√√√√ √
21 MotorolieVerversen.
Controleer het olieniveau en controleer de machine op
olielekkage.√√√√√ √
22 OliefilterpatroonVervangen.√√√
23*KoelsysteemControleer het koelvloeistofniveau en controleer de ma-
chine op vloeistoflekkage.√√√√ √
Verversen. Elke 3 jaar
24 CardanolieControleer het olieniveau en controleer de machine op
olielekkage.
Verversen.√√√√√
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√ √
26Bewegende delen en
kabelsSmeren.√√√√ √
27*Gaskabelhuis en gas-
kabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de gaskabel.√√√√ √
28*Uitlaatdemper en uit-
laatpijpControleer of de schroefklem goed vastzit.√√√√√
29*Lampen, richtingaan-
wijzers en schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√ √ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040U5JWD4D0.book Page 4 Thursday, July 29, 2004 11:23 AM

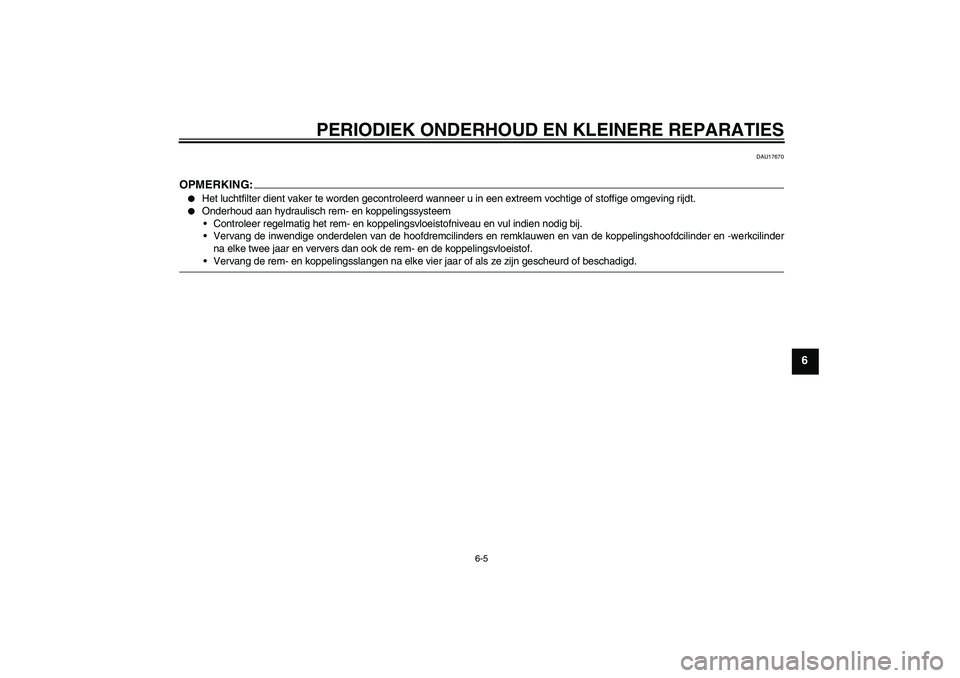

Page 47 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
DAU17670
OPMERKING:
Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
Onderhoud aan hydraulisch rem- en koppelingssysteem
Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder
na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.
U5JWD4D0.book Page 5 Thursday, July 29, 2004 11:23 AM

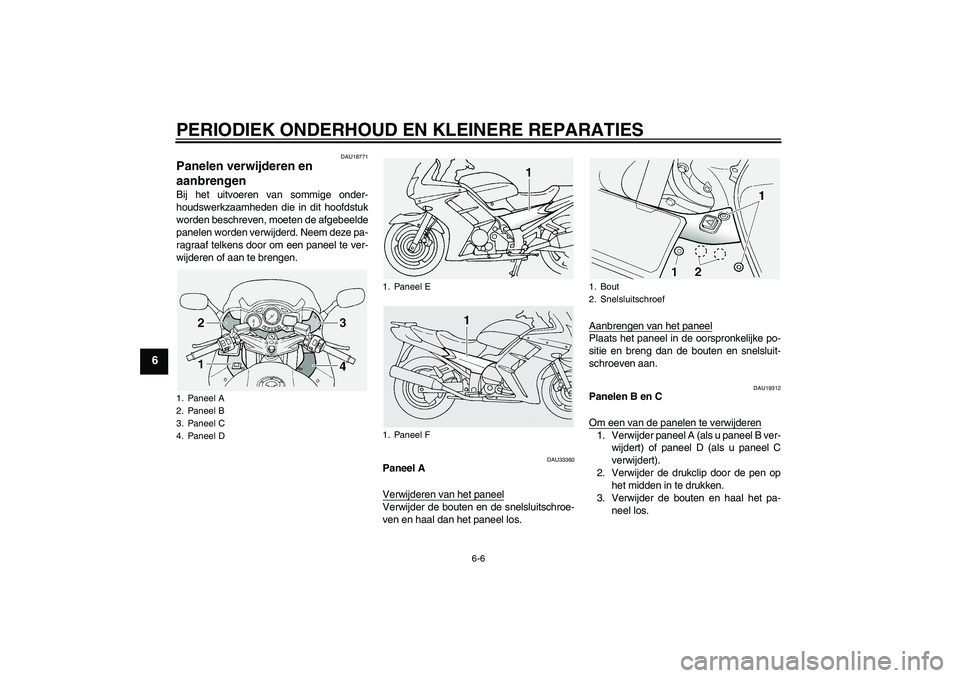

Page 48 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU18771
Panelen verwijderen en
aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU33360
Paneel A
Verwijderen van het paneelVerwijder de bouten en de snelsluitschroe-
ven en haal dan het paneel los.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten en snelsluit-
schroeven aan.
DAU19312
Panelen B en C
Om een van de panelen te verwijderen1. Verwijder paneel A (als u paneel B ver-
wijdert) of paneel D (als u paneel C
verwijdert).
2. Verwijder de drukclip door de pen op
het midden in te drukken.
3. Verwijder de bouten en haal het pa-
neel los.
1. Paneel A
2. Paneel B
3. Paneel C
4. Paneel D
1. Paneel E
1. Paneel F
1. Bout
2. Snelsluitschroef
U5JWD4D0.book Page 6 Thursday, July 29, 2004 11:23 AM

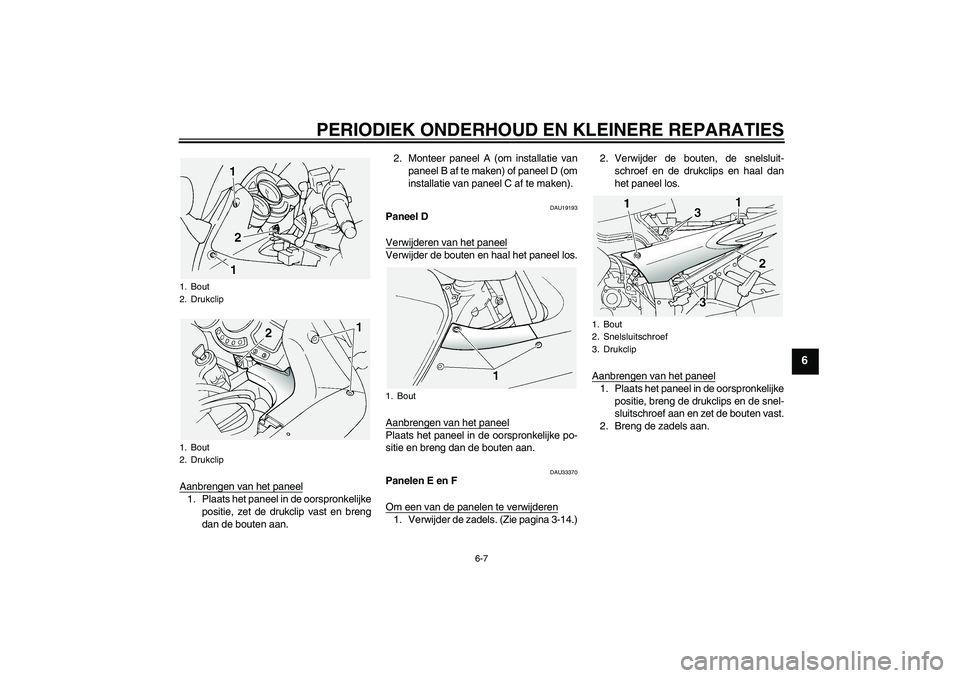

Page 49 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6
Aanbrengen van het paneel1. Plaats het paneel in de oorspronkelijke
positie, zet de drukclip vast en breng
dan de bouten aan.2. Monteer paneel A (om installatie van
paneel B af te maken) of paneel D (om
installatie van paneel C af te maken).
DAU19193
Paneel D
Verwijderen van het paneelVerwijder de bouten en haal het paneel los.
Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten aan.
DAU33370
Panelen E en F
Om een van de panelen te verwijderen1. Verwijder de zadels. (Zie pagina 3-14.)2. Verwijder de bouten, de snelsluit-
schroef en de drukclips en haal dan
het paneel los.
Aanbrengen van het paneel
1. Plaats het paneel in de oorspronkelijke
positie, breng de drukclips en de snel-
sluitschroef aan en zet de bouten vast.
2. Breng de zadels aan.
1. Bout
2. Drukclip
1. Bout
2. Drukclip
1. Bout
1. Bout
2. Snelsluitschroef
3. Drukclip
U5JWD4D0.book Page 7 Thursday, July 29, 2004 11:23 AM

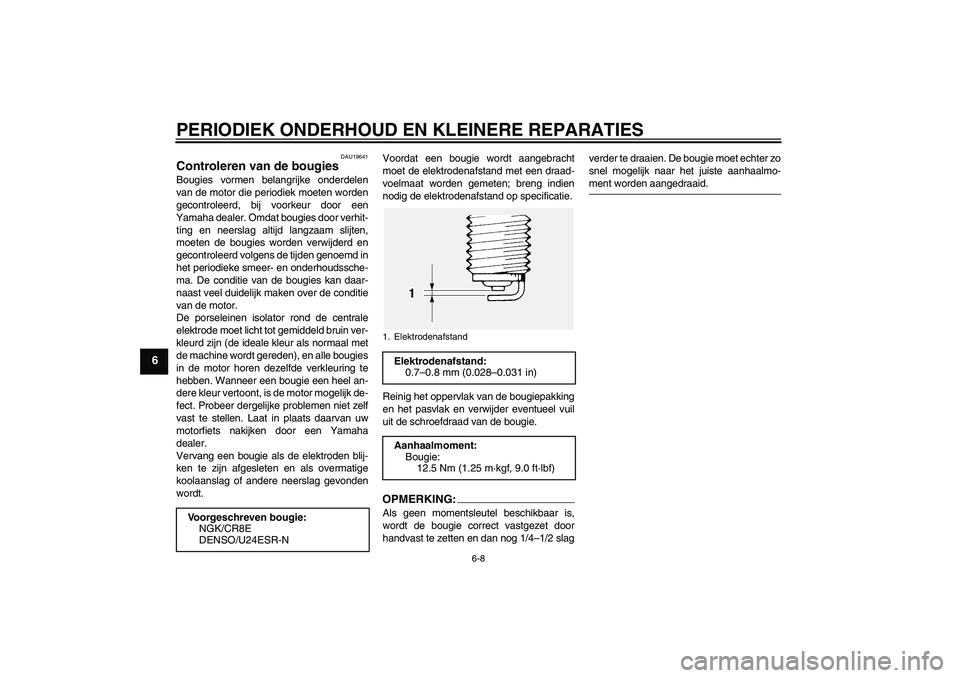

Page 50 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6
DAU19641
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, is de motor mogelijk de-
fect. Probeer dergelijke problemen niet zelf
vast te stellen. Laat in plaats daarvan uw
motorfiets nakijken door een Yamaha
dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voorgeschreven bougie:
NGK/CR8E
DENSO/U24ESR-N
1. ElektrodenafstandElektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U5JWD4D0.book Page 8 Thursday, July 29, 2004 11:23 AM
