PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23900
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder paneel B (als u de linker
koplampgloeilamp vervangt) of paneel
C (als u de rechter koplampgloeilamp
vervangt). (Zie pagina 6-6.)
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
U5JWD4D0.book Page 29 Thursday, July 29, 2004 11:23 AM

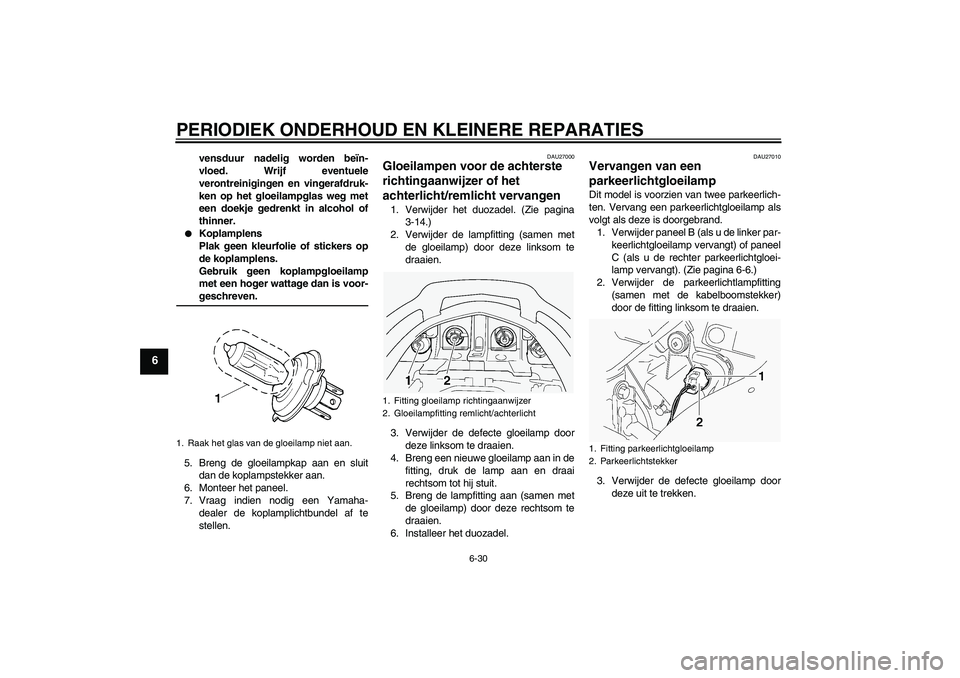

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer het paneel.
7. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af te
stellen.
DAU27000
Gloeilampen voor de achterste
richtingaanwijzer of het
achterlicht/remlicht vervangen 1. Verwijder het duozadel. (Zie pagina
3-14.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze linksom te draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Installeer het duozadel.
DAU27010
Vervangen van een
parkeerlichtgloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder paneel B (als u de linker par-
keerlichtgloeilamp vervangt) of paneel
C (als u de rechter parkeerlichtgloei-
lamp vervangt). (Zie pagina 6-6.)
2. Verwijder de parkeerlichtlampfitting
(samen met de kabelboomstekker)
door de fitting linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Raak het glas van de gloeilamp niet aan.
1. Fitting gloeilamp richtingaanwijzer
2. Gloeilampfitting remlicht/achterlicht
1. Fitting parkeerlichtgloeilamp
2. Parkeerlichtstekker
U5JWD4D0.book Page 30 Thursday, July 29, 2004 11:23 AM

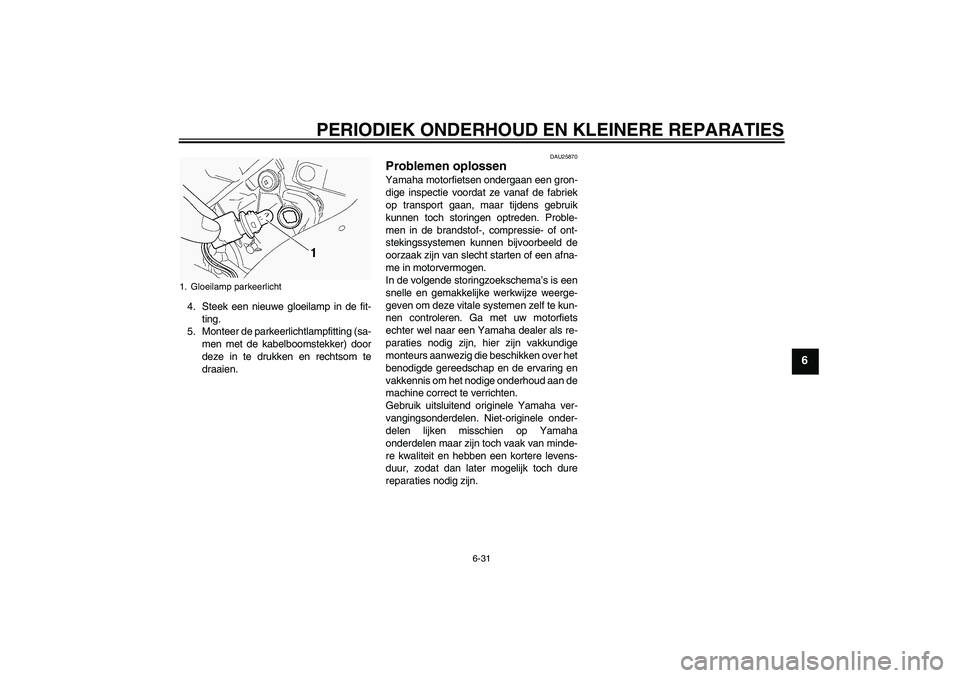

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de parkeerlichtlampfitting (sa-
men met de kabelboomstekker) door
deze in te drukken en rechtsom te
draaien.
DAU25870
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Gloeilamp parkeerlicht
U5JWD4D0.book Page 31 Thursday, July 29, 2004 11:23 AM

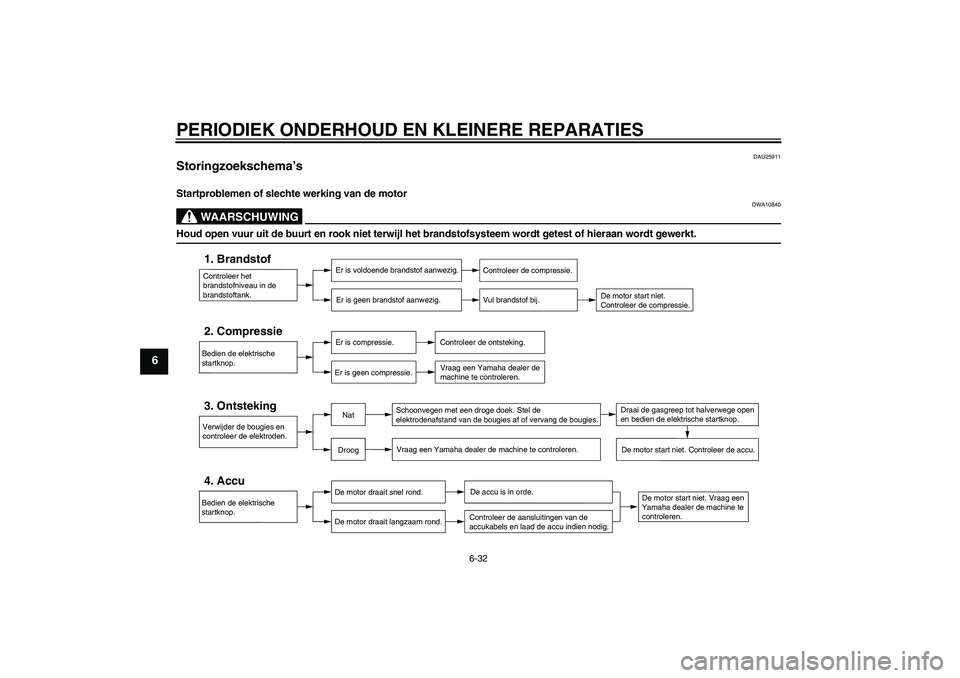

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DAU25911
Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Draai de gasgreep tot halverwege open
en bedien de elektrische startknop.
U5JWD4D0.book Page 32 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U5JWD4D0.book Page 33 Thursday, July 29, 2004 11:23 AM

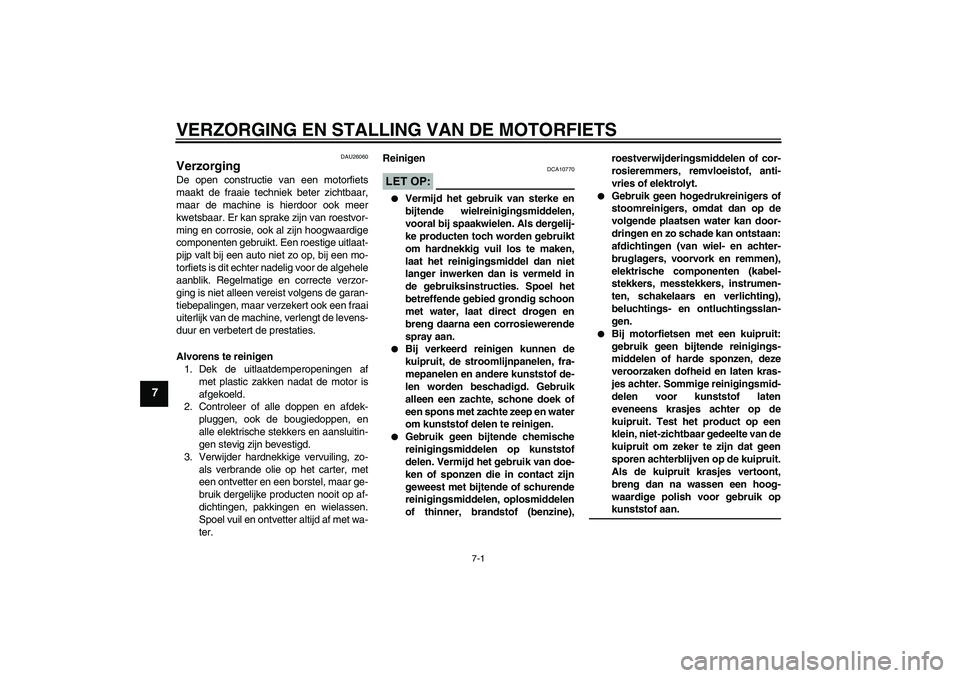

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU26060
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de machine, verlengt de levens-
duur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.Reinigen
LET OP:
DCA10770


Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.


Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.


Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.


Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.


Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.
U5JWD4D0.book Page 1 Thursday, July 29, 2004 11:23 AM

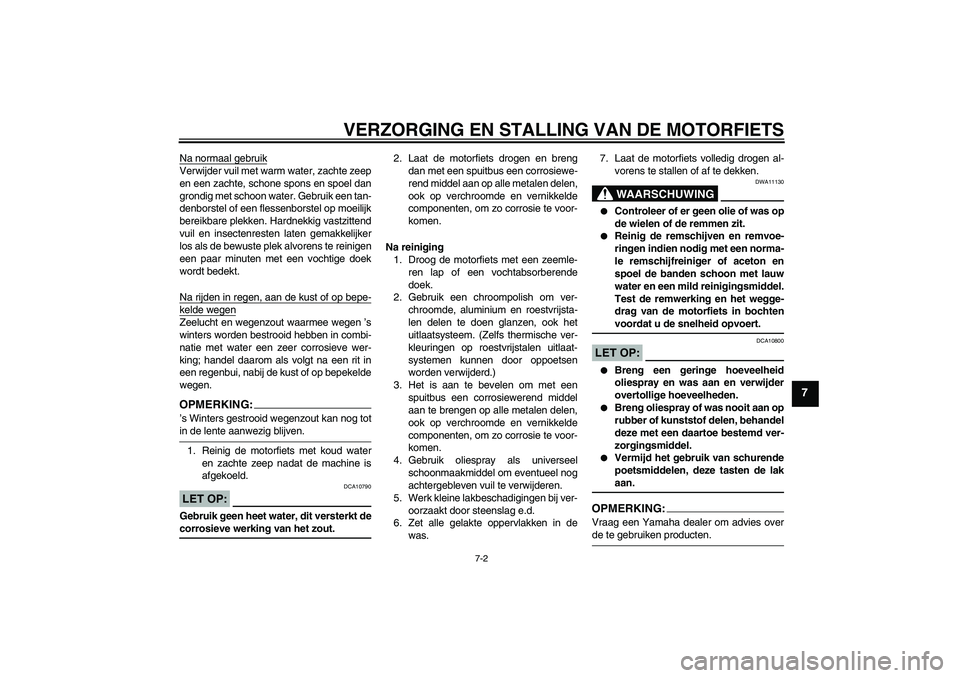

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:’s Winters gestrooid wegenzout kan nog totin de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.7. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130


Controleer of er geen olie of was op
de wielen of de remmen zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
U5JWD4D0.book Page 2 Thursday, July 29, 2004 11:23 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
DAU26240
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-26 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5JWD4D0.book Page 3 Thursday, July 29, 2004 11:23 AM

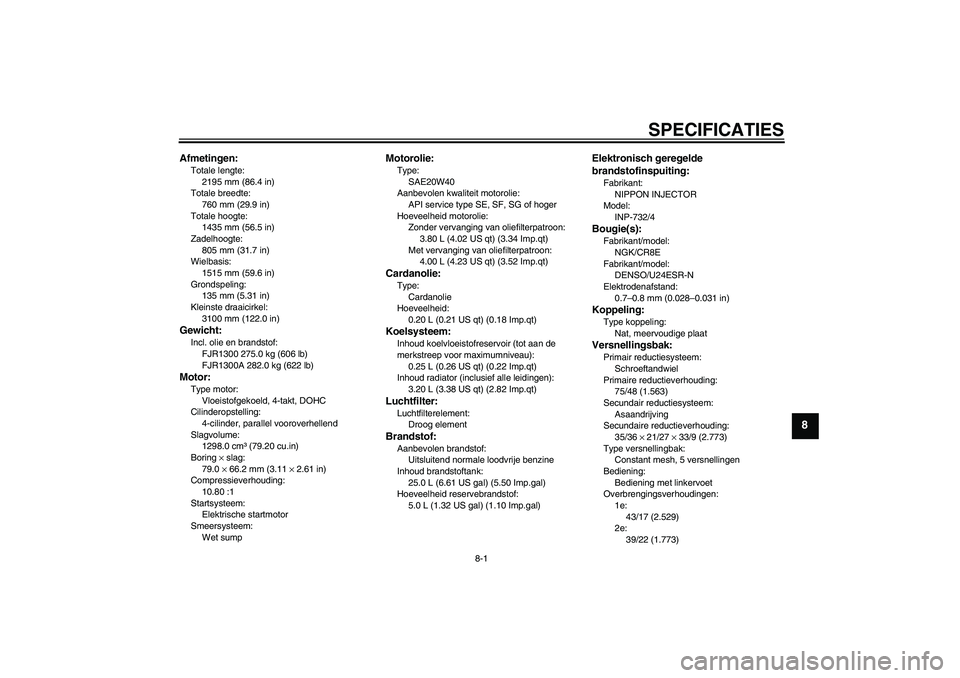

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2195 mm (86.4 in)
Totale breedte:
760 mm (29.9 in)
Totale hoogte:
1435 mm (56.5 in)
Zadelhoogte:
805 mm (31.7 in)
Wielbasis:
1515 mm (59.6 in)
Grondspeling:
135 mm (5.31 in)
Kleinste draaicirkel:
3100 mm (122.0 in)Gewicht:Incl. olie en brandstof:
FJR1300 275.0 kg (606 lb)
FJR1300A 282.0 kg (622 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
1298.0 cm³ (79.20 cu.in)
Boring × slag:
79.0 × 66.2 mm (3.11 × 2.61 in)
Compressieverhouding:
10.80 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt) (3.52 Imp.qt)Cardanolie:Type:
Cardanolie
Hoeveelheid:
0.20 L (0.21 US qt) (0.18 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
3.20 L (3.38 US qt) (2.82 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Hoeveelheid reservebrandstof:
5.0 L (1.32 US gal) (1.10 Imp.gal)
Elektronisch geregelde
brandstofinspuiting:Fabrikant:
NIPPON INJECTOR
Model:
INP-732/4Bougie(s):Fabrikant/model:
NGK/CR8E
Fabrikant/model:
DENSO/U24ESR-N
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
75/48 (1.563)
Secundair reductiesysteem:
Asaandrijving
Secundaire reductieverhouding:
35/36 × 21/27 × 33/9 (2.773)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
43/17 (2.529)
2e:
39/22 (1.773)
U5JWD4D0.book Page 1 Thursday, July 29, 2004 11:23 AM

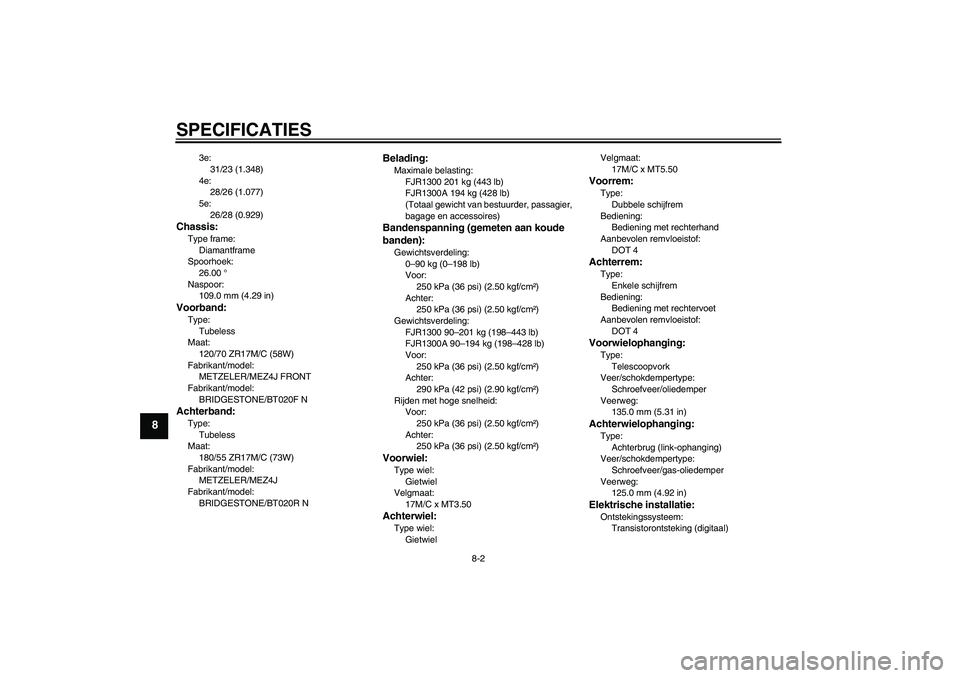

SPECIFICATIES
8-2
8
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Chassis:Type frame:
Diamantframe
Spoorhoek:
26.00 °
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
METZELER/MEZ4J FRONT
Fabrikant/model:
BRIDGESTONE/BT020F NAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
METZELER/MEZ4J
Fabrikant/model:
BRIDGESTONE/BT020R N
Belading:Maximale belasting:
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Gewichtsverdeling:
FJR1300 90–201 kg (198–443 lb)
FJR1300A 90–194 kg (198–428 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT5.50
Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135.0 mm (5.31 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
U5JWD4D0.book Page 2 Thursday, July 29, 2004 11:23 AM
