ABS YAMAHA FJR1300A 2005 Manuale de Empleo (in Spanish)
[x] Cancel search | Manufacturer: YAMAHA, Model Year: 2005, Model line: FJR1300A, Model: YAMAHA FJR1300A 2005Pages: 88, tamaño PDF: 6.82 MB
Page 6 of 88
TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Velocímetro ....................................3-5
Tacómetro ......................................3-5
Visor multifunción ...........................3-6
Alarma antirrobo (opcional) ............3-7
Interruptores del manillar ................3-8
Maneta de embrague .....................3-9
Pedal de cambio ...........................3-10
Maneta de freno ...........................3-10
Pedal de freno ..............................3-11
ABS (para modelos ABS) .............3-11
Tapón del depósito de gasolina ....3-12
Gasolina .......................................3-12
Tubo respiradero del depósito de
gasolina .....................................3-13
Catalizador ...................................3-14
Asientos ........................................3-14
Compartimento porta objetos .......3-15Caja de accesorios ....................... 3-15
Ajuste de la horquilla delantera .... 3-16
Ajuste del conjunto
amortiguador ............................. 3-18
Cierres para las maletas laterales
y el baúl trasero opciconales .... 3-19
Caballete lateral ........................... 3-19
Sistema de corte del circuito de
encendido ................................. 3-20
COMPROBACIONES ANTES DE LA
UTILIZACIÓN..................................... 4-1
Lista de comprobaciones previas ... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario ................................... 6-1
Cuadro de mantenimiento
y engrase periódicos ................... 6-2Desmontaje y montaje de los
paneles ....................................... 6-6
Comprobación de las bujías .......... 6-8
Aceite del motor y cartucho
del filtro de aceite ....................... 6-9
Aceite del engranaje final ............ 6-11
Líquido refrigerante ...................... 6-12
Limpieza del filtro de aire ............. 6-14
Comprobación del ralentí
del motor .................................. 6-15
Comprobación del juego libre
del cable del acelerador ........... 6-15
Holgura de la válvula ................... 6-16
Neumáticos .................................. 6-16
Llantas de aleación ...................... 6-19
Juego libre de la maneta de
embrague ................................. 6-19
Ajuste del interruptor de la luz de
freno trasero ............................. 6-19
Comprobación de las pastillas de
freno delantero y trasero .......... 6-20
Comprobación de los niveles de
líquido de frenos y embrague ... 6-20
Cambio de los líquidos de freno y
embrague ................................. 6-22
Comprobación y engrase de los
cables ....................................... 6-22
Comprobación y engrase del puño
del acelerador y el cable .......... 6-22
Comprobación y engrase de los
pedales de freno y cambio ....... 6-23U5JWS4S0.book Page 1 Monday, August 2, 2004 11:11 AM

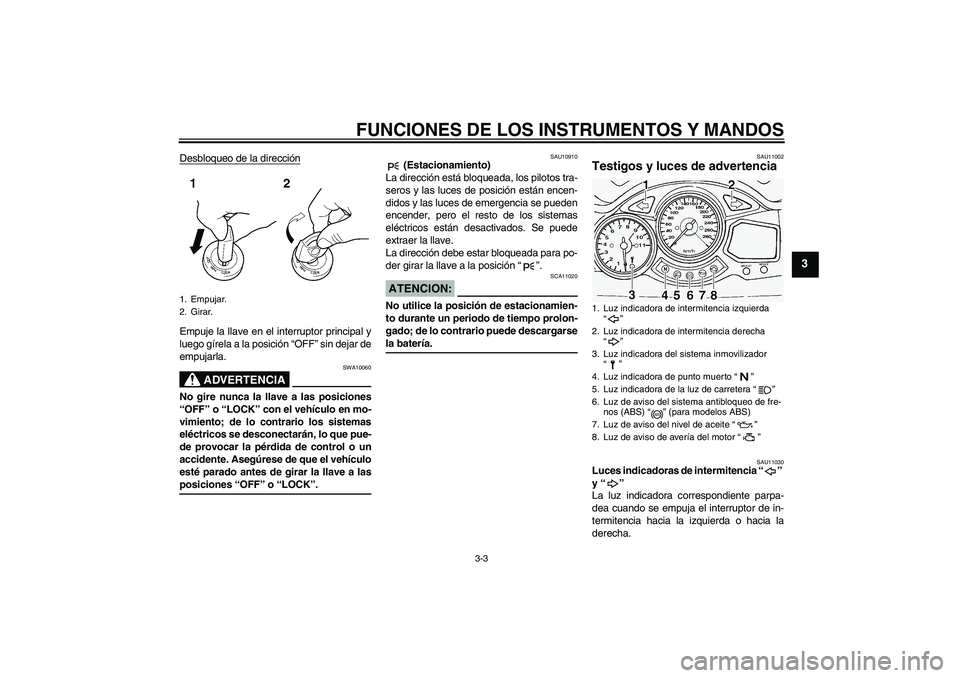

Page 17 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Desbloqueo de la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU10910
(Estacionamiento)
La dirección está bloqueada, los pilotos tra-
seros y las luces de posición están encen-
didos y las luces de emergencia se pueden
encender, pero el resto de los sistemas
eléctricos están desactivados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11002
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de intermitencia izquierda
“”
2. Luz indicadora de intermitencia derecha
“”
3. Luz indicadora del sistema inmovilizador
“”
4. Luz indicadora de punto muerto “”
5. Luz indicadora de la luz de carretera “”
6. Luz de aviso del sistema antibloqueo de fre-
nos (ABS) “” (para modelos ABS)
7. Luz de aviso del nivel de aceite “”
8. Luz de aviso de avería del motor “”
ABS
U5JWS4S0.book Page 3 Friday, July 30, 2004 10:42 AM

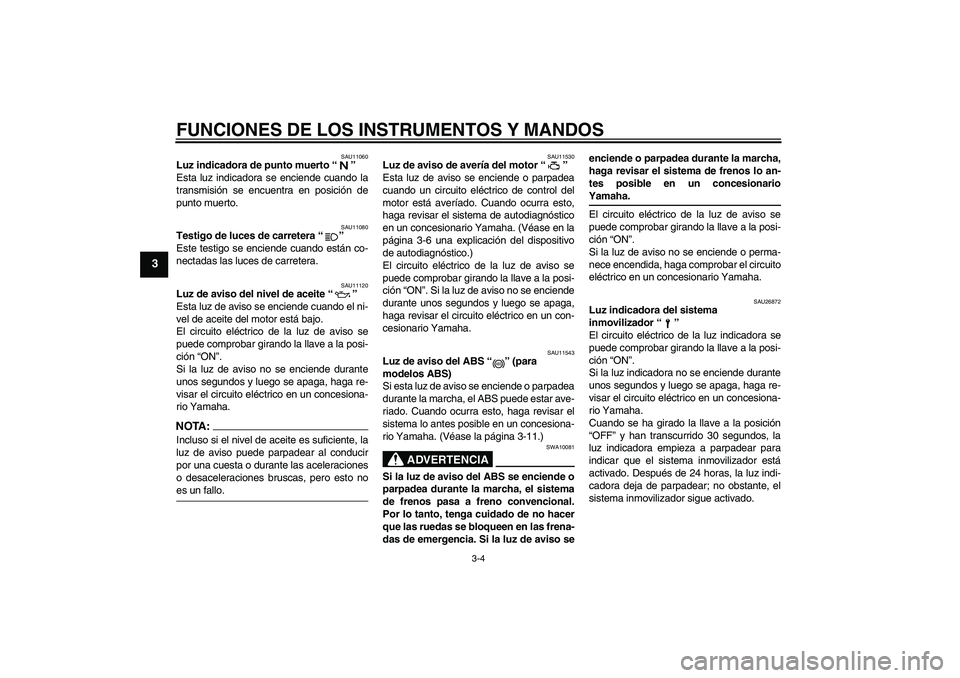

Page 18 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11120
Luz de aviso del nivel de aceite “”
Esta luz de aviso se enciende cuando el ni-
vel de aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al conducir
por una cuesta o durante las aceleraciones
o desaceleraciones bruscas, pero esto noes un fallo.
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averíado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-6 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU11543
Luz de aviso del ABS “” (para
modelos ABS)
Si esta luz de aviso se enciende o parpadea
durante la marcha, el ABS puede estar ave-
riado. Cuando ocurra esto, haga revisar el
sistema lo antes posible en un concesiona-
rio Yamaha. (Véase la página 3-11.)
ADVERTENCIA
SWA10081
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, el sistema
de frenos pasa a freno convencional.
Por lo tanto, tenga cuidado de no hacer
que las ruedas se bloqueen en las frena-
das de emergencia. Si la luz de aviso seenciende o parpadea durante la marcha,
haga revisar el sistema de frenos lo an-
tes posible en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende o perma-
nece encendida, haga comprobar el circuito
eléctrico en un concesionario Yamaha.
SAU26872
Luz indicadora del sistema
inmovilizador “”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
ABS
U5JWS4S0.book Page 4 Friday, July 30, 2004 10:42 AM

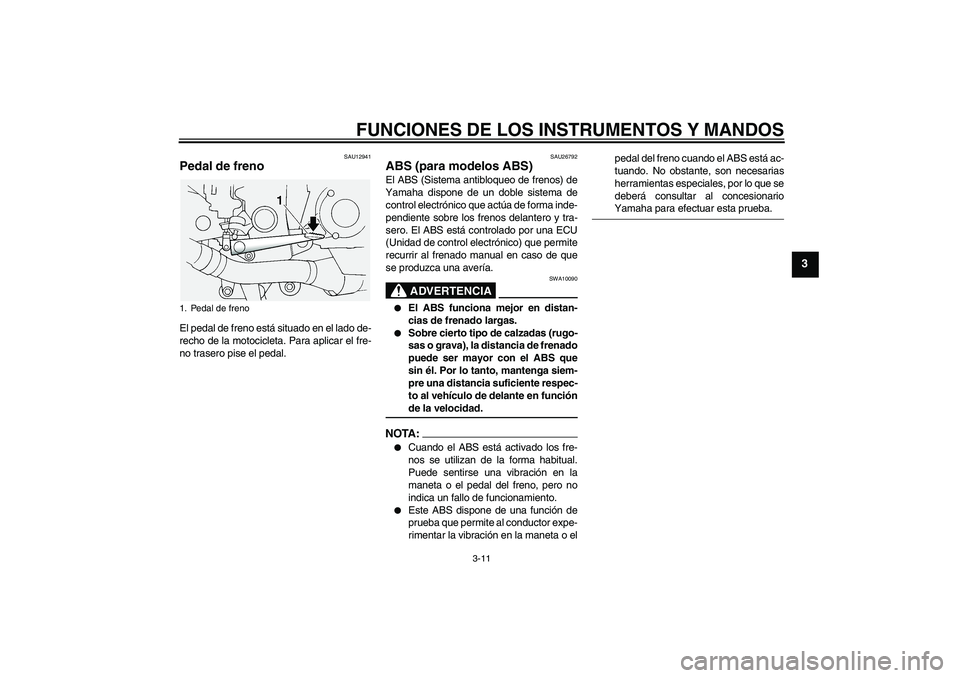

Page 25 of 88
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU26792
ABS (para modelos ABS) El ABS (Sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS está controlado por una ECU
(Unidad de control electrónico) que permite
recurrir al frenado manual en caso de que
se produzca una avería.
ADVERTENCIA
SWA10090
El ABS funciona mejor en distan-
cias de frenado largas.
Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en funciónde la velocidad.
NOTA:
Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede sentirse una vibración en la
maneta o el pedal del freno, pero no
indica un fallo de funcionamiento.
Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o elpedal del freno cuando el ABS está ac-
tuando. No obstante, son necesarias
herramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
1. Pedal de freno
U5JWS4S0.book Page 11 Friday, July 30, 2004 10:42 AM
Page 39 of 88

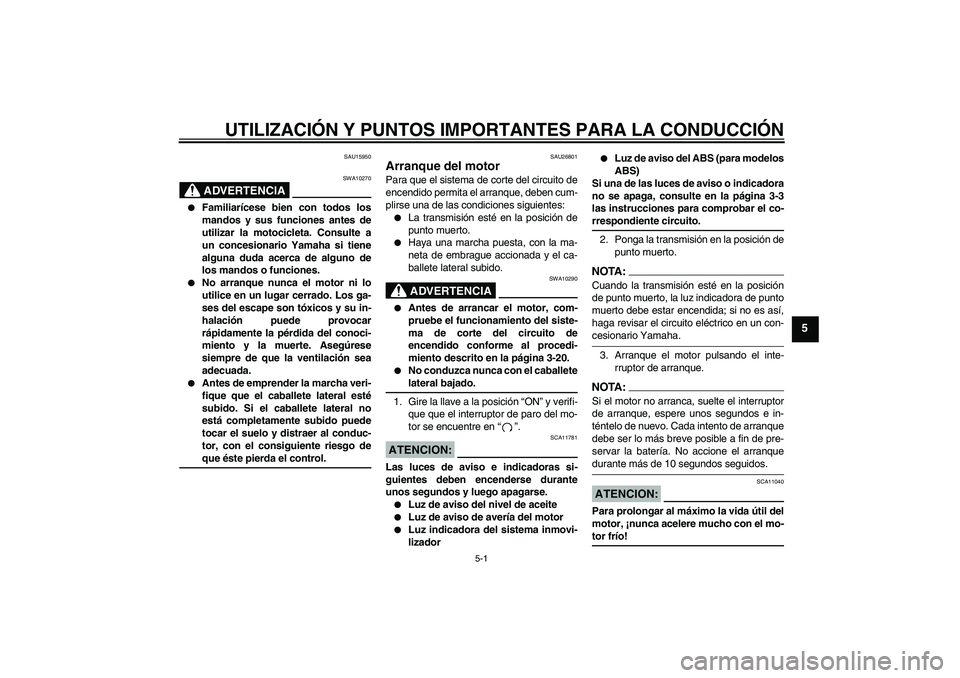

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15950
ADVERTENCIA
SWA10270
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Antes de emprender la marcha veri-
fique que el caballete lateral esté
subido. Si el caballete lateral no
está completamente subido puede
tocar el suelo y distraer al conduc-
tor, con el consiguiente riesgo deque éste pierda el control.
SAU26801
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-20.
No conduzca nunca con el caballetelateral bajado.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
ATENCION:
SCA11781
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite
Luz de aviso de avería del motor
Luz indicadora del sistema inmovi-
lizador
Luz de aviso del ABS (para modelos
ABS)
Si una de las luces de aviso o indicadora
no se apaga, consulte en la página 3-3
las instrucciones para comprobar el co-
rrespondiente circuito.
2. Ponga la transmisión en la posición de
punto muerto.NOTA:Cuando la transmisión esté en la posición
de punto muerto, la luz indicadora de punto
muerto debe estar encendida; si no es así,
haga revisar el circuito eléctrico en un con-cesionario Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.NOTA:Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e in-
téntelo de nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de pre-
servar la batería. No accione el arranquedurante más de 10 segundos seguidos.ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
U5JWS4S0.book Page 1 Friday, July 30, 2004 10:42 AM
Page 69 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
ADVERTENCIA
SWA10760
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:
SCA10630
Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.
Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAU23653
Cambio de fusibles La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada debajo
del panel A. El fusible de la inyección elec-
trónica de gasolina, el fusible principal y el
fusible del motor del ABS se encuentran de-
bajo del panel D. El fusible principal y el fu-
sible del motor del ABS se encuentran al
lado de la batería. (Véase la página 6-6.)1. Fusible de la inyección electrónica de gasoli-
na
2. Fusible de reserva de la inyección electróni-
ca de gasolina
U5JWS4S0.book Page 27 Friday, July 30, 2004 10:42 AM
Page 70 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

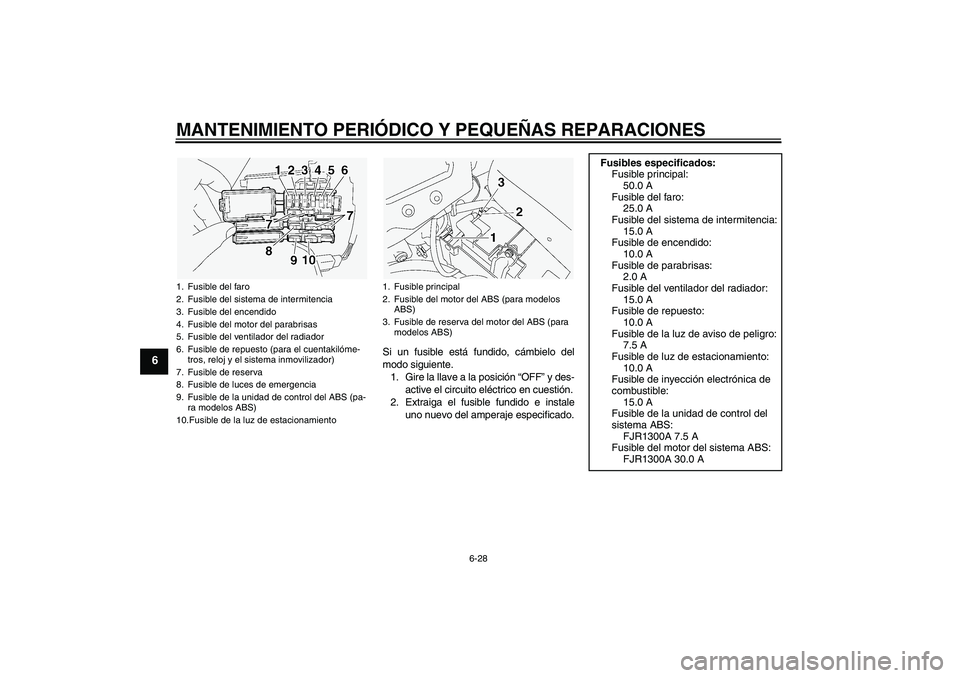

6-28
6
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del encendido
4. Fusible del motor del parabrisas
5. Fusible del ventilador del radiador
6. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
7. Fusible de reserva
8. Fusible de luces de emergencia
9. Fusible de la unidad de control del ABS (pa-
ra modelos ABS)
10.Fusible de la luz de estacionamiento
1. Fusible principal
2. Fusible del motor del ABS (para modelos
ABS)
3. Fusible de reserva del motor del ABS (para
modelos ABS)
Fusibles especificados:
Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible de parabrisas:
2.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible de repuesto:
10.0 A
Fusible de la luz de aviso de peligro:
7.5 A
Fusible de luz de estacionamiento:
10.0 A
Fusible de inyección electrónica de
combustible:
15.0 A
Fusible de la unidad de control del
sistema ABS:
FJR1300A 7.5 A
Fusible del motor del sistema ABS:
FJR1300A 30.0 A
U5JWS4S0.book Page 28 Friday, July 30, 2004 10:42 AM
Page 77 of 88

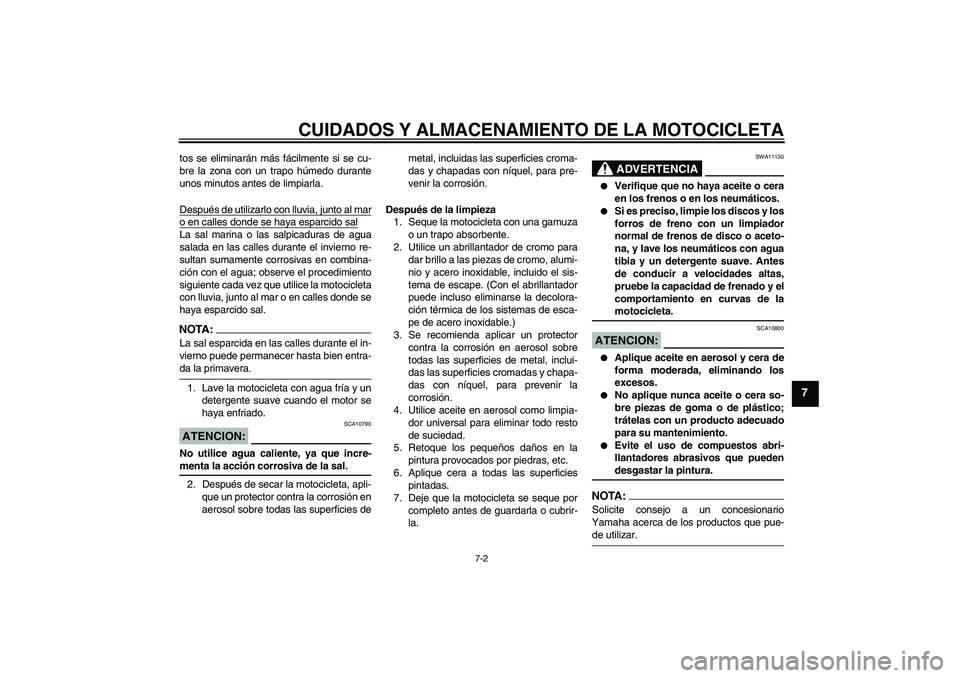

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies demetal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11130
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
U5JWS4S0.book Page 2 Friday, July 30, 2004 10:42 AM
Page 81 of 88
ESPECIFICACIONES
8-3
8
Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 60 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de instrumentos:
14 V, 1.1 W × 4
Luz indicadora de punto muerto:
14 V, 1.1 W × 1
Testigo de luz de carretera:
14 V, 1.1 W × 1
Luz de aviso del nivel de aceite:
14 V, 1.1 W × 1Luz indicadora de intermitencia:
14 V, 2.0 W × 2
Luz de aviso de avería en el motor:
14 V, 1.1 W × 1
Luz de aviso del sistema ABS:
FJR1300A 14 V, 1.1 W × 1
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible de la luz de aviso de peligro:
7.5 A
Fusible de inyección electrónica de
combustible:
15.0 A
Fusible de la unidad de control del sistema
ABS:
FJR1300A 7.5 A
Fusible del motor del sistema ABS:
FJR1300A 30.0 A
Fusible de repuesto:
10.0 AFusible de parabrisas:
2.0 A
U5JWS4S0.book Page 3 Friday, July 30, 2004 10:42 AM
Page 84 of 88

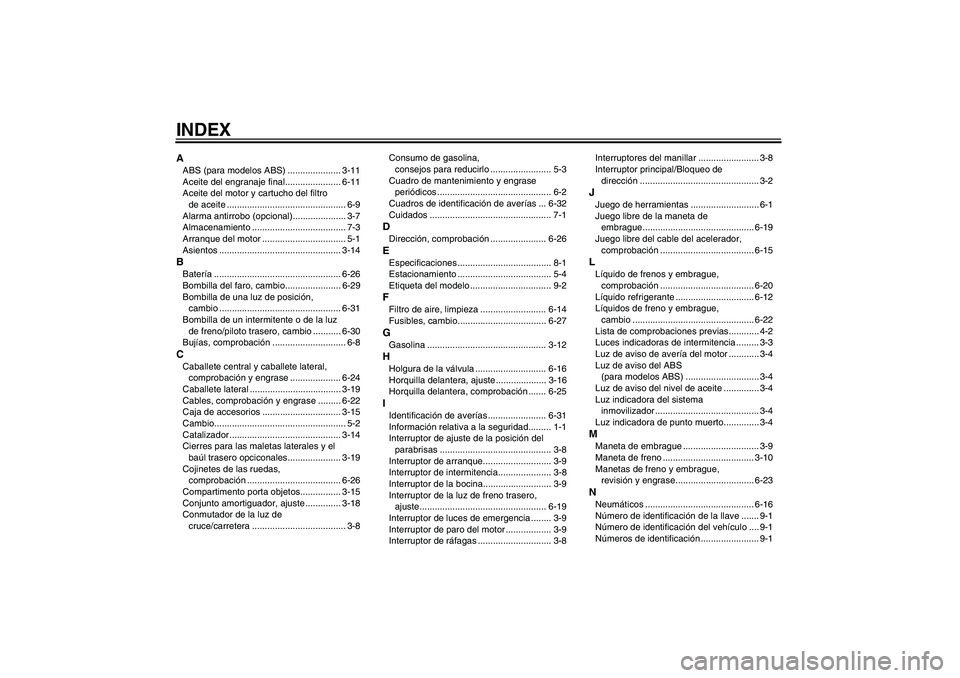

INDEXAABS (para modelos ABS) ..................... 3-11
Aceite del engranaje final...................... 6-11
Aceite del motor y cartucho del filtro
de aceite ............................................... 6-9
Alarma antirrobo (opcional)..................... 3-7
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asientos ................................................ 3-14BBatería .................................................. 6-26
Bombilla del faro, cambio...................... 6-29
Bombilla de una luz de posición,
cambio ................................................ 6-31
Bombilla de un intermitente o de la luz
de freno/piloto trasero, cambio ........... 6-30
Bujías, comprobación ............................. 6-8CCaballete central y caballete lateral,
comprobación y engrase .................... 6-24
Caballete lateral .................................... 3-19
Cables, comprobación y engrase ......... 6-22
Caja de accesorios ............................... 3-15
Cambio.................................................... 5-2
Catalizador ............................................ 3-14
Cierres para las maletas laterales y el
baúl trasero opciconales..................... 3-19
Cojinetes de las ruedas,
comprobación ..................................... 6-26
Compartimento porta objetos................ 3-15
Conjunto amortiguador, ajuste .............. 3-18
Conmutador de la luz de
cruce/carretera ..................................... 3-8Consumo de gasolina,
consejos para reducirlo ........................ 5-3
Cuadro de mantenimiento y engrase
periódicos ............................................. 6-2
Cuadros de identificación de averías ... 6-32
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-26EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza .......................... 6-14
Fusibles, cambio................................... 6-27GGasolina ............................................... 3-12HHolgura de la válvula ............................ 6-16
Horquilla delantera, ajuste .................... 3-16
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-31
Información relativa a la seguridad......... 1-1
Interruptor de ajuste de la posición del
parabrisas ............................................ 3-8
Interruptor de arranque........................... 3-9
Interruptor de intermitencia..................... 3-8
Interruptor de la bocina........................... 3-9
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-19
Interruptor de luces de emergencia ........ 3-9
Interruptor de paro del motor .................. 3-9
Interruptor de ráfagas ............................. 3-8Interruptores del manillar ........................ 3-8
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego libre de la maneta de
embrague............................................ 6-19
Juego libre del cable del acelerador,
comprobación ..................................... 6-15LLíquido de frenos y embrague,
comprobación ..................................... 6-20
Líquido refrigerante ............................... 6-12
Líquidos de freno y embrague,
cambio ................................................ 6-22
Lista de comprobaciones previas............ 4-2
Luces indicadoras de intermitencia ......... 3-3
Luz de aviso de avería del motor ............ 3-4
Luz de aviso del ABS
(para modelos ABS) ............................. 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador ......................................... 3-4
Luz indicadora de punto muerto.............. 3-4MManeta de embrague .............................. 3-9
Maneta de freno .................................... 3-10
Manetas de freno y embrague,
revisión y engrase............................... 6-23NNeumáticos ........................................... 6-16
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1
U5JWS4S0.book Page 1 Friday, July 30, 2004 10:42 AM
