YAMAHA FJR1300A 2006 Notices Demploi (in French)

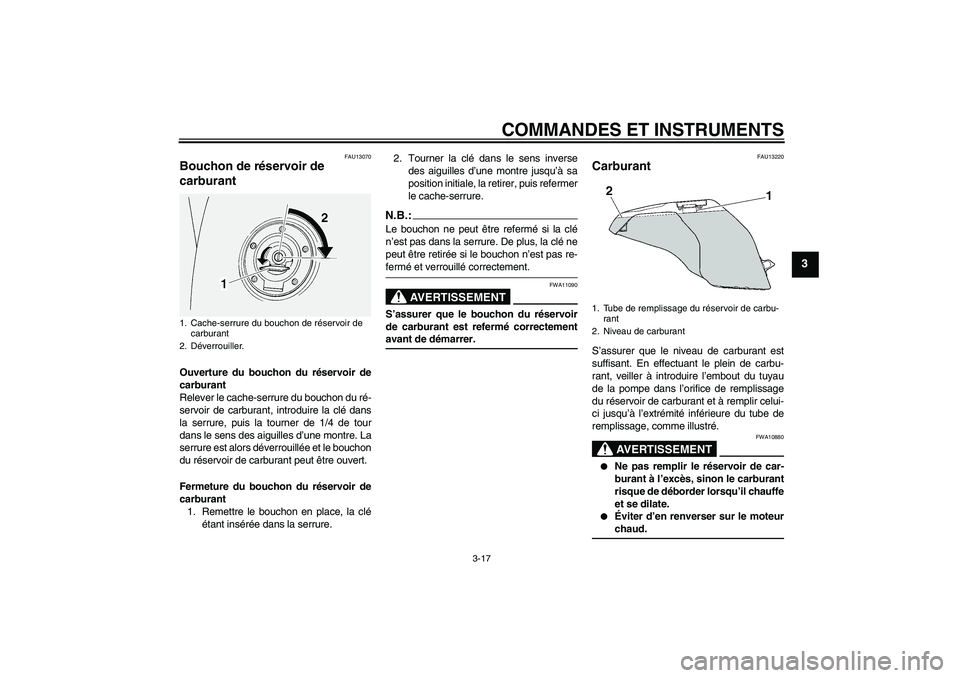

COMMANDES ET INSTRUMENTS
3-17
3
FAU13070
Bouchon de réservoir de
carburant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
FAU13220
Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
U3P6F0F0.book Page 17 Monday, January 23, 2006 3:14 PM

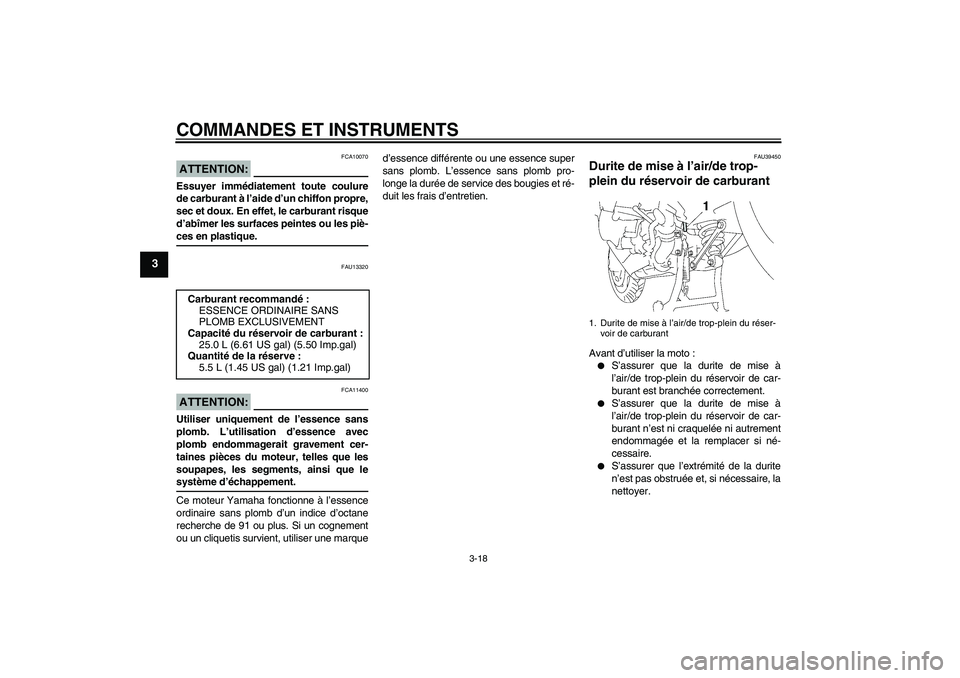

COMMANDES ET INSTRUMENTS
3-18
3
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU39450
Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.


S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer. Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
25.0 L (6.61 US gal) (5.50 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal) (1.21 Imp.gal)
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
U3P6F0F0.book Page 18 Monday, January 23, 2006 3:14 PM

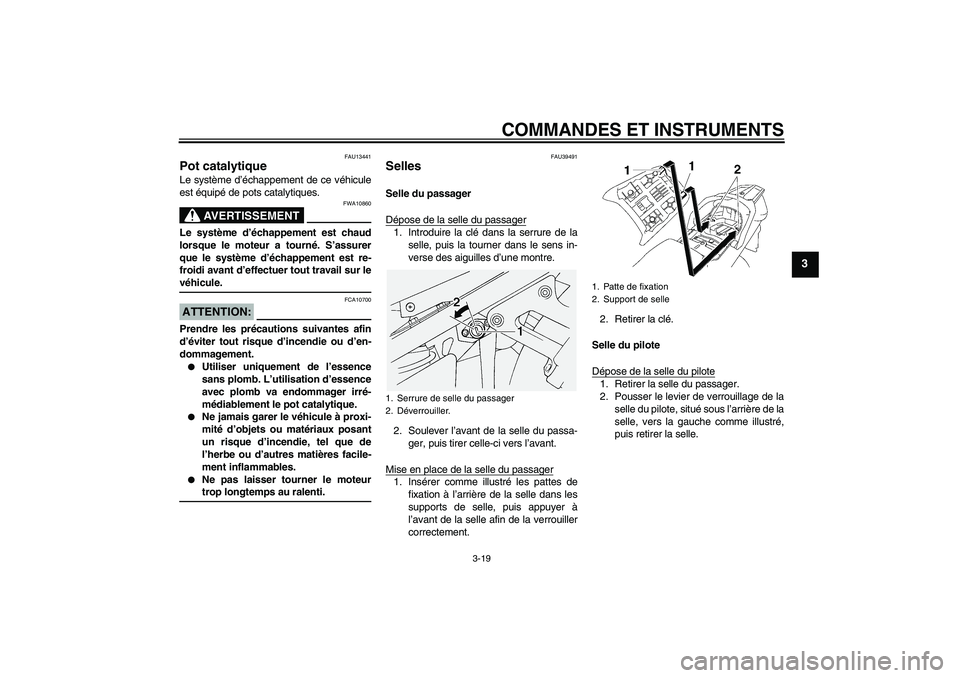

COMMANDES ET INSTRUMENTS
3-19
3
FAU13441
Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU39491
Selles Selle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du passa-
ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer comme illustré les pattes de
fixation à l’arrière de la selle dans les
supports de selle, puis appuyer à
l’avant de la selle afin de la verrouiller
correctement.2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote
1. Retirer la selle du passager.
2. Pousser le levier de verrouillage de la
selle du pilote, situé sous l’arrière de la
selle, vers la gauche comme illustré,
puis retirer la selle.
1. Serrure de selle du passager
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
U3P6F0F0.book Page 19 Monday, January 23, 2006 3:14 PM

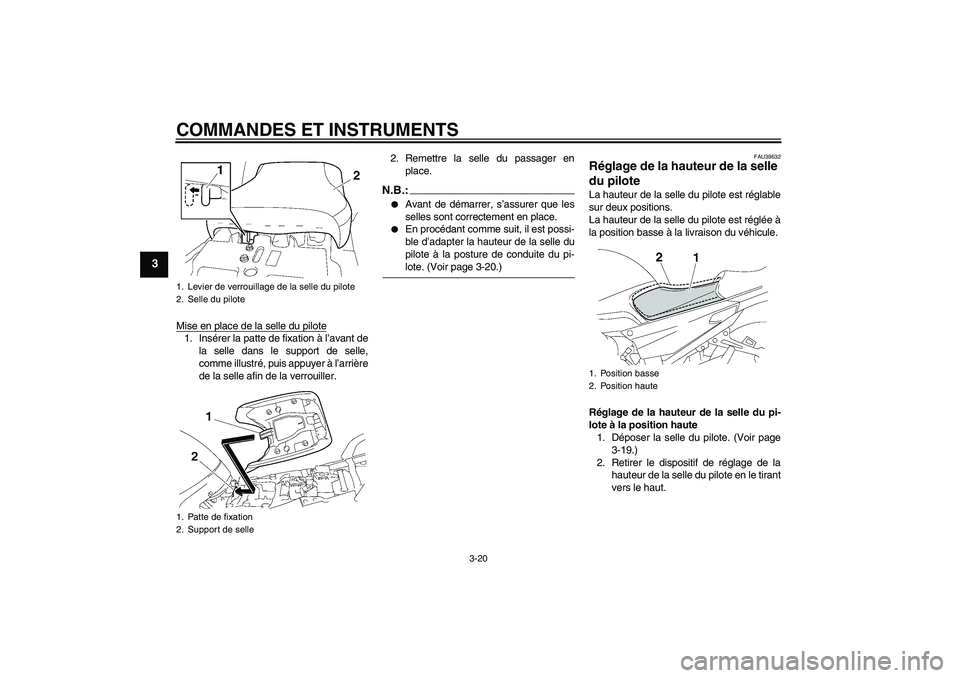

COMMANDES ET INSTRUMENTS
3-20
3
Mise en place de la selle du pilote1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré, puis appuyer à l’arrière
de la selle afin de la verrouiller.2. Remettre la selle du passager en
place.
N.B.:

Avant de démarrer, s’assurer que les
selles sont correctement en place.


En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-lote. (Voir page 3-20.)
FAU39632
Réglage de la hauteur de la selle
du pilote La hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.
Réglage de la hauteur de la selle du pi-
lote à la position haute
1. Déposer la selle du pilote. (Voir page
3-19.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.
1. Levier de verrouillage de la selle du pilote
2. Selle du pilote
1. Patte de fixation
2. Support de selle
1. Position basse
2. Position haute
U3P6F0F0.book Page 20 Monday, January 23, 2006 3:14 PM

COMMANDES ET INSTRUMENTS

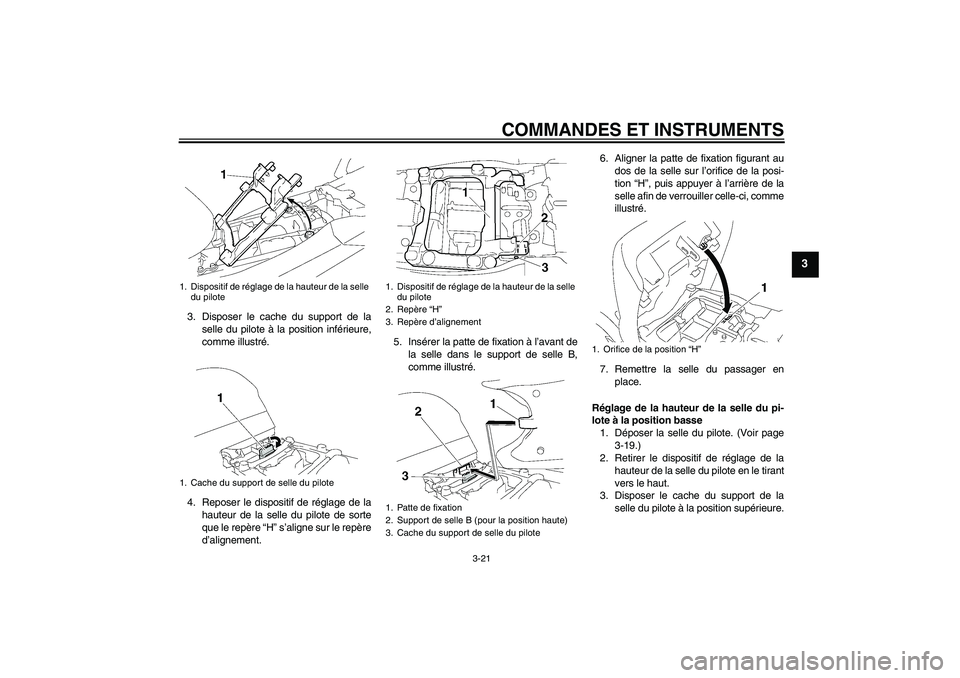

3-21
3
3. Disposer le cache du support de la
selle du pilote à la position inférieure,
comme illustré.
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement.5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle B,
comme illustré.6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci, comme
illustré.
7. Remettre la selle du passager en
place.
Réglage de la hauteur de la selle du pi-
lote à la position basse
1. Déposer la selle du pilote. (Voir page
3-19.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la
selle du pilote à la position supérieure.1. Dispositif de réglage de la hauteur de la selle
du pilote
1. Cache du support de selle du pilote
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “H”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
1. Orifice de la position “H”
U3P6F0F0.book Page 21 Monday, January 23, 2006 3:14 PM

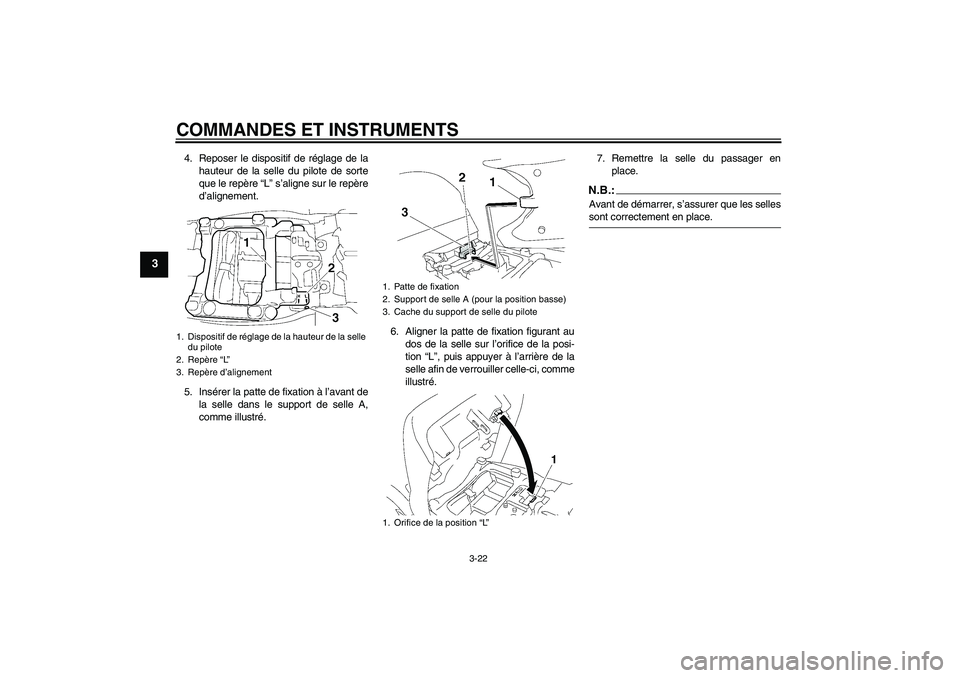

COMMANDES ET INSTRUMENTS
3-22
3
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “L” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle A,
comme illustré.6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci, comme
illustré.7. Remettre la selle du passager en
place.
N.B.:Avant de démarrer, s’assurer que les sellessont correctement en place.
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “L”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle A (pour la position basse)
3. Cache du support de selle du pilote
1. Orifice de la position “L”
U3P6F0F0.book Page 22 Monday, January 23, 2006 3:14 PM

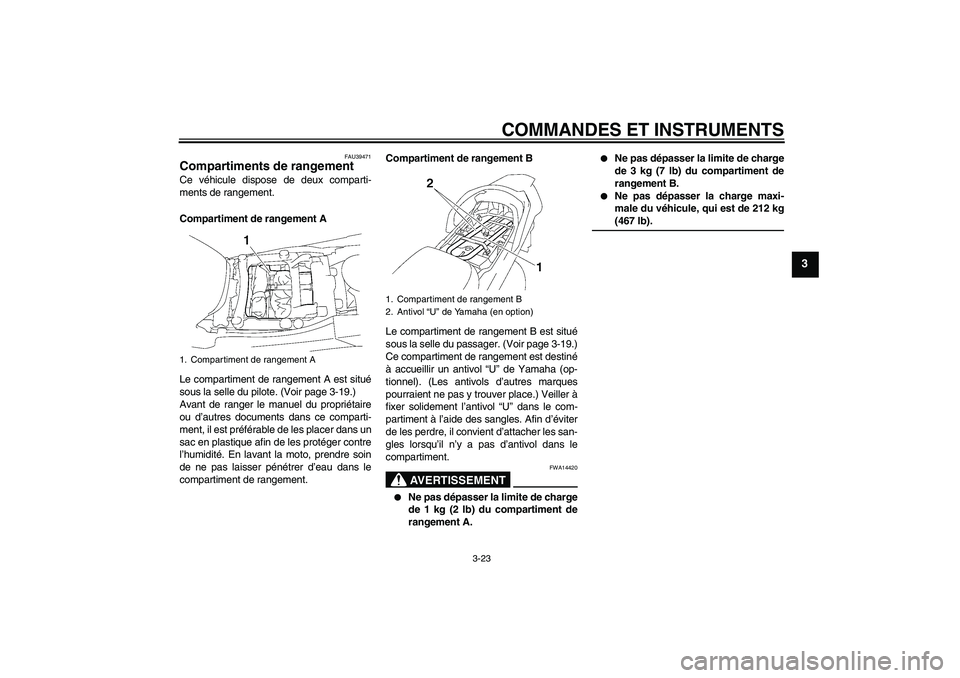

COMMANDES ET INSTRUMENTS
3-23
3
FAU39471
Compartiments de rangement Ce véhicule dispose de deux comparti-
ments de rangement.
Compartiment de rangement A
Le compartiment de rangement A est situé
sous la selle du pilote. (Voir page 3-19.)
Avant de ranger le manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant la moto, prendre soin
de ne pas laisser pénétrer d’eau dans le
compartiment de rangement.Compartiment de rangement B
Le compartiment de rangement B est situé
sous la selle du passager. (Voir page 3-19.)
Ce compartiment de rangement est destiné
à accueillir un antivol “U” de Yamaha (op-
tionnel). (Les antivols d’autres marques
pourraient ne pas y trouver place.) Veiller à
fixer solidement l’antivol “U” dans le com-
partiment à l’aide des sangles. Afin d’éviter
de les perdre, il convient d’attacher les san-
gles lorsqu’il n’y a pas d’antivol dans le
compartiment.
AVERTISSEMENT
FWA14420


Ne pas dépasser la limite de charge
de 1 kg (2 lb) du compartiment de
rangement A.


Ne pas dépasser la limite de charge
de 3 kg (7 lb) du compartiment de
rangement B.


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 212 kg(467 lb).
1. Compartiment de rangement A
1. Compartiment de rangement B
2. Antivol “U” de Yamaha (en option)
U3P6F0F0.book Page 23 Monday, January 23, 2006 3:14 PM

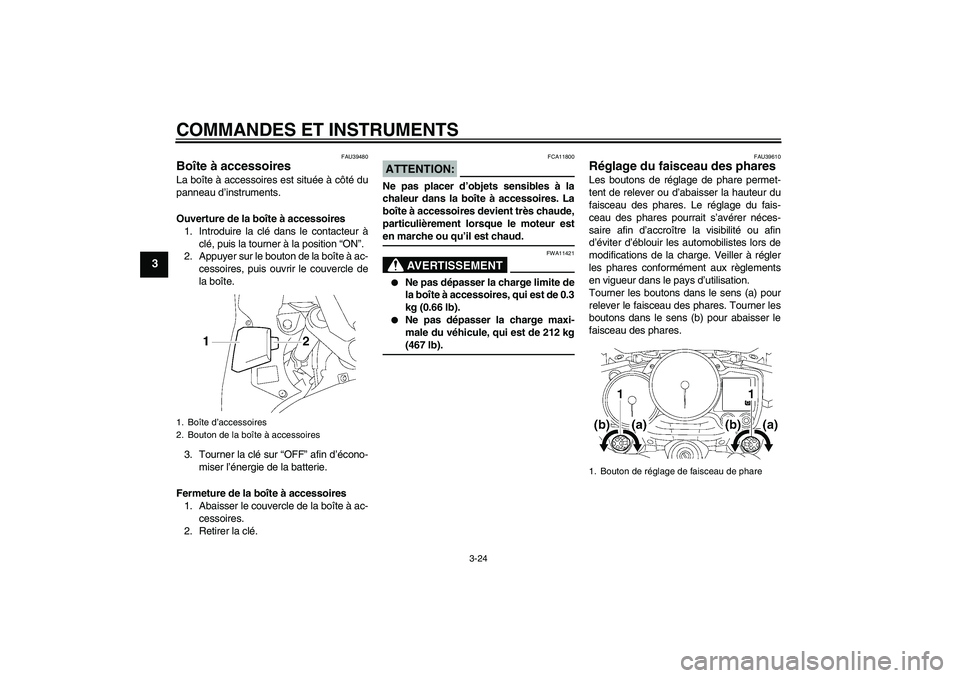

COMMANDES ET INSTRUMENTS
3-24
3
FAU39480
Boîte à accessoires La boîte à accessoires est située à côté du
panneau d’instruments.
Ouverture de la boîte à accessoires
1. Introduire la clé dans le contacteur à
clé, puis la tourner à la position “ON”.
2. Appuyer sur le bouton de la boîte à ac-
cessoires, puis ouvrir le couvercle de
la boîte.
3. Tourner la clé sur “OFF” afin d’écono-
miser l’énergie de la batterie.
Fermeture de la boîte à accessoires
1. Abaisser le couvercle de la boîte à ac-
cessoires.
2. Retirer la clé.
ATTENTION:
FCA11800
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chaude,
particulièrement lorsque le moteur esten marche ou qu’il est chaud.
AVERTISSEMENT
FWA11421


Ne pas dépasser la charge limite de
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 212 kg(467 lb).
FAU39610
Réglage du faisceau des phares Les boutons de réglage de phare permet-
tent de relever ou d’abaisser la hauteur du
faisceau des phares. Le réglage du fais-
ceau des phares pourrait s’avérer néces-
saire afin d’accroître la visibilité ou afin
d’éviter d’éblouir les automobilistes lors de
modifications de la charge. Veiller à régler
les phares conformément aux règlements
en vigueur dans le pays d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
1. Boîte d’accessoires
2. Bouton de la boîte à accessoires
1. Bouton de réglage de faisceau de phare
U3P6F0F0.book Page 24 Monday, January 23, 2006 3:14 PM

COMMANDES ET INSTRUMENTS
3-25
3
FAU39641

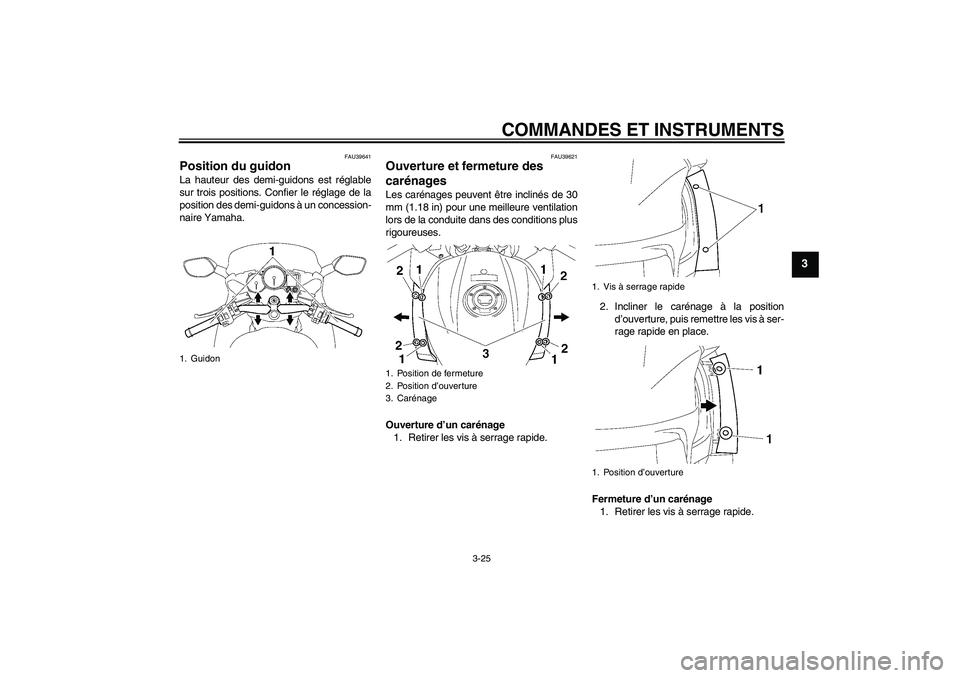

Position du guidon La hauteur des demi-guidons est réglable
sur trois positions. Confier le réglage de la
position des demi-guidons à un concession-
naire Yamaha.
FAU39621
Ouverture et fermeture des
carénages Les carénages peuvent être inclinés de 30
mm (1.18 in) pour une meilleure ventilation
lors de la conduite dans des conditions plus
rigoureuses.
Ouverture d’un carénage
1. Retirer les vis à serrage rapide.2. Incliner le carénage à la position
d’ouverture, puis remettre les vis à ser-
rage rapide en place.
Fermeture d’un carénage
1. Retirer les vis à serrage rapide.
1. Guidon
1. Position de fermeture
2. Position d’ouverture
3. Carénage
1. Vis à serrage rapide
1. Position d’ouverture
U3P6F0F0.book Page 25 Monday, January 23, 2006 3:14 PM

COMMANDES ET INSTRUMENTS
3-26
3

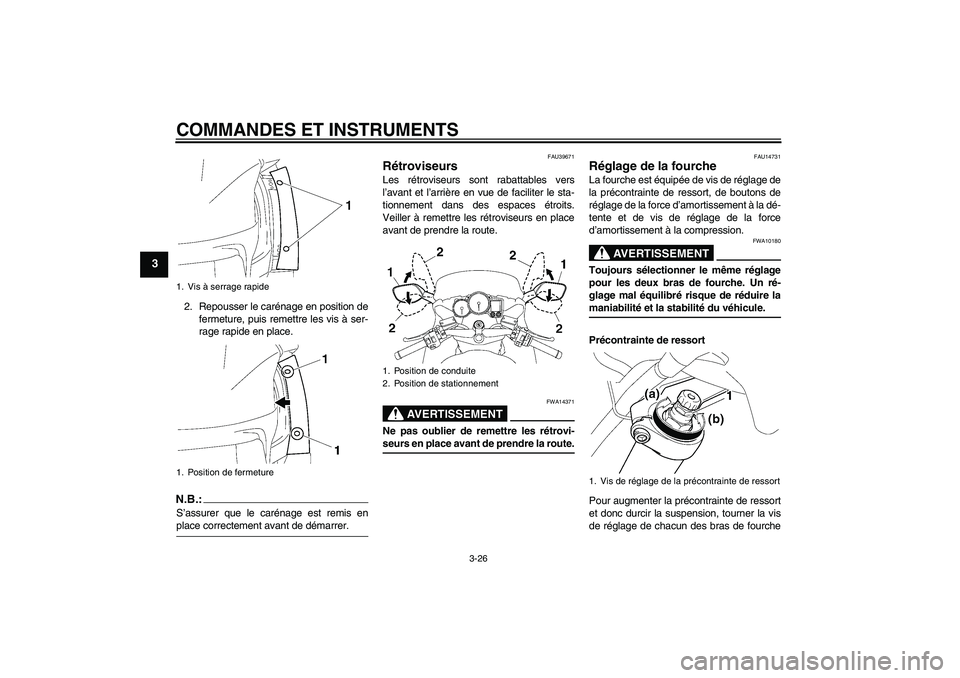

2. Repousser le carénage en position de
fermeture, puis remettre les vis à ser-
rage rapide en place.N.B.:S’assurer que le carénage est remis enplace correctement avant de démarrer.
FAU39671
Rétroviseurs Les rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits.
Veiller à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14371
Ne pas oublier de remettre les rétrovi-seurs en place avant de prendre la route.
FAU14731
Réglage de la fourche La fourche est équipée de vis de réglage de
la précontrainte de ressort, de boutons de
réglage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
1. Vis à serrage rapide
1. Position de fermeture
1. Position de conduite
2. Position de stationnement
1. Vis de réglage de la précontrainte de ressort
U3P6F0F0.book Page 26 Monday, January 23, 2006 3:14 PM
