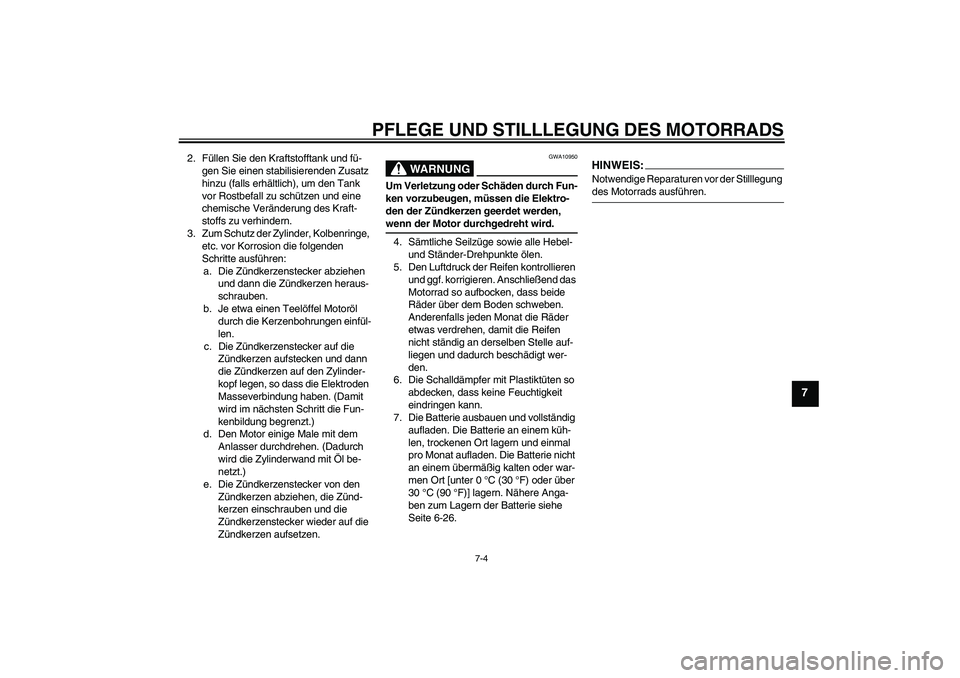

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, so dass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-26.
HINWEIS:Notwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U3P6G1G0.book Page 4 Wednesday, October 4, 2006 9:21 AM

TECHNISCHE DATEN
8-1
8

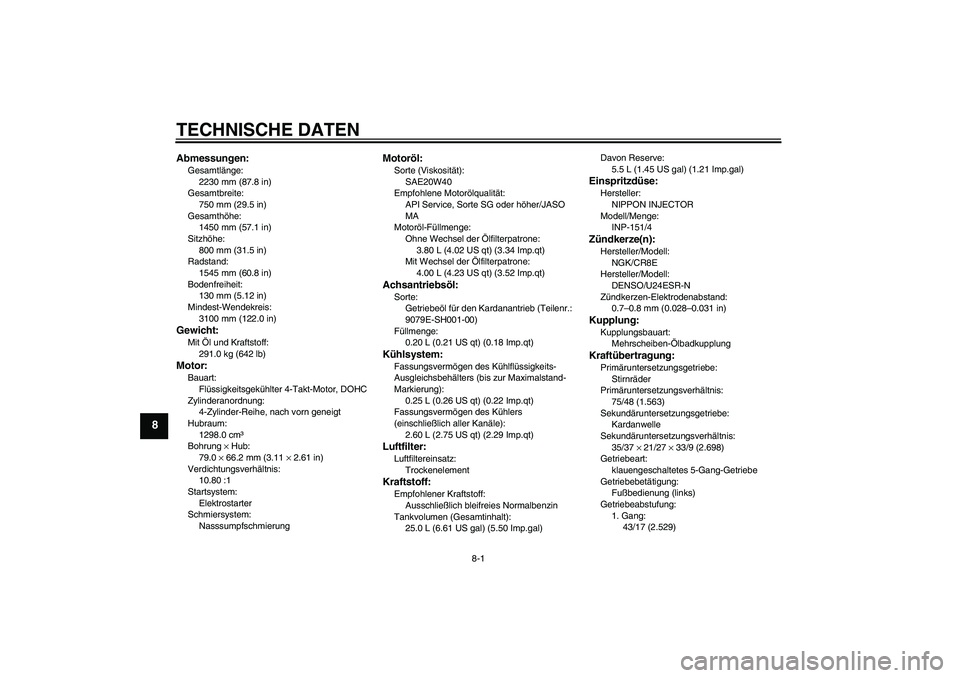

Abmessungen:Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe:
1450 mm (57.1 in)
Sitzhöhe:
800 mm (31.5 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3100 mm (122.0 in)Gewicht:Mit Öl und Kraftstoff:
291.0 kg (642 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1298.0 cm³
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis:
10.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE20W40
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt) (3.52 Imp.qt)Achsantriebsöl:Sorte:
Getriebeöl für den Kardanantrieb (Teilenr.:
9079E-SH001-00)
Füllmenge:
0.20 L (0.21 US qt) (0.18 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.60 L (2.75 US qt) (2.29 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
25.0 L (6.61 US gal) (5.50 Imp.gal)Davon Reserve:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Einspritzdüse:Hersteller:
NIPPON INJECTOR
Modell/Menge:
INP-151/4Zündkerze(n):Hersteller/Modell:
NGK/CR8E
Hersteller/Modell:
DENSO/U24ESR-N
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
75/48 (1.563)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
35/37 × 21/27 × 33/9 (2.698)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
43/17 (2.529)
U3P6G1G0.book Page 1 Wednesday, October 4, 2006 9:21 AM

TECHNISCHE DATEN
8-2
8

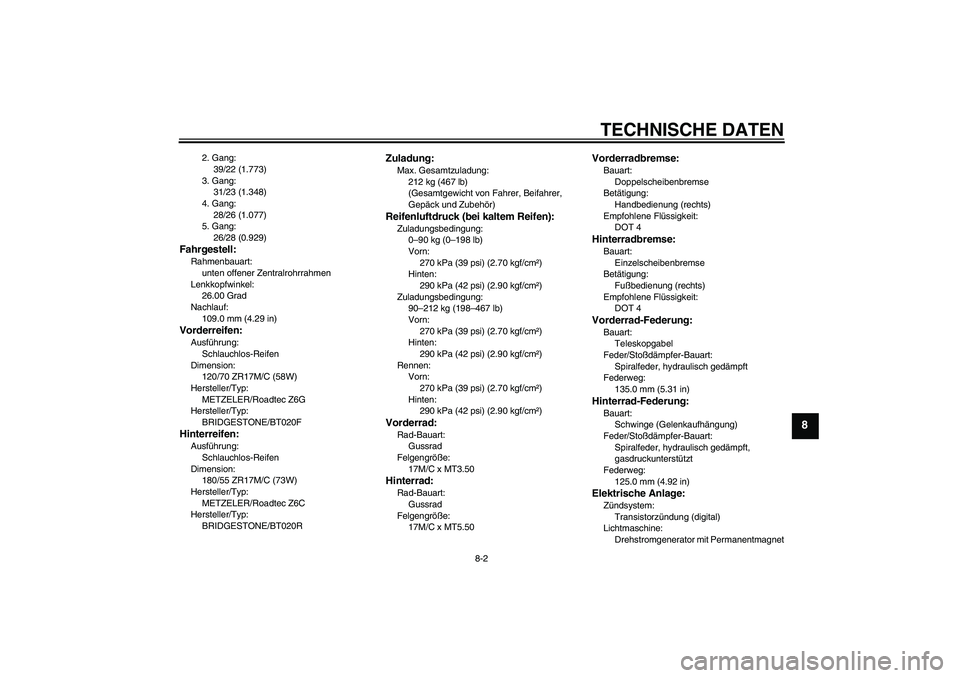

2. Gang:
39/22 (1.773)
3. Gang:
31/23 (1.348)
4. Gang:
28/26 (1.077)
5. Gang:
26/28 (0.929)
Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
METZELER/Roadtec Z6G
Hersteller/Typ:
BRIDGESTONE/BT020FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
METZELER/Roadtec Z6C
Hersteller/Typ:
BRIDGESTONE/BT020R
Zuladung:Max. Gesamtzuladung:
212 kg (467 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
270 kPa (39 psi) (2.70 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–212 kg (198–467 lb)
Vorn:
270 kPa (39 psi) (2.70 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
270 kPa (39 psi) (2.70 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50
Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmagnet
U3P6G1G0.book Page 2 Wednesday, October 4, 2006 9:21 AM

TECHNISCHE DATEN
8-3
8

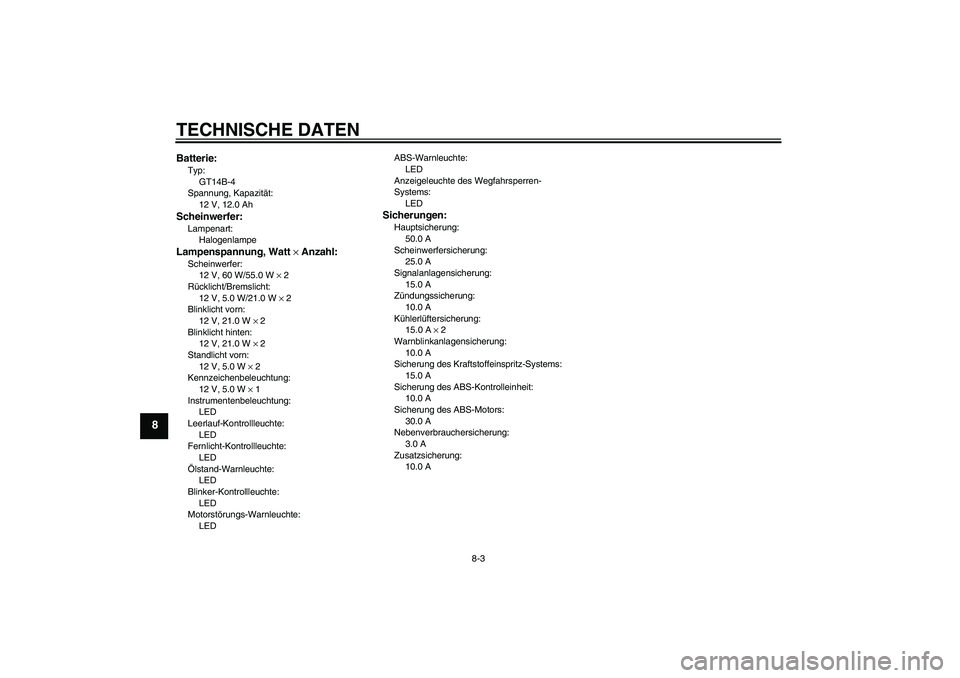

Batterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LEDABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung:
10.0 A
U3P6G1G0.book Page 3 Wednesday, October 4, 2006 9:21 AM

KUNDENINFORMATION
9-1
9
GAU26351

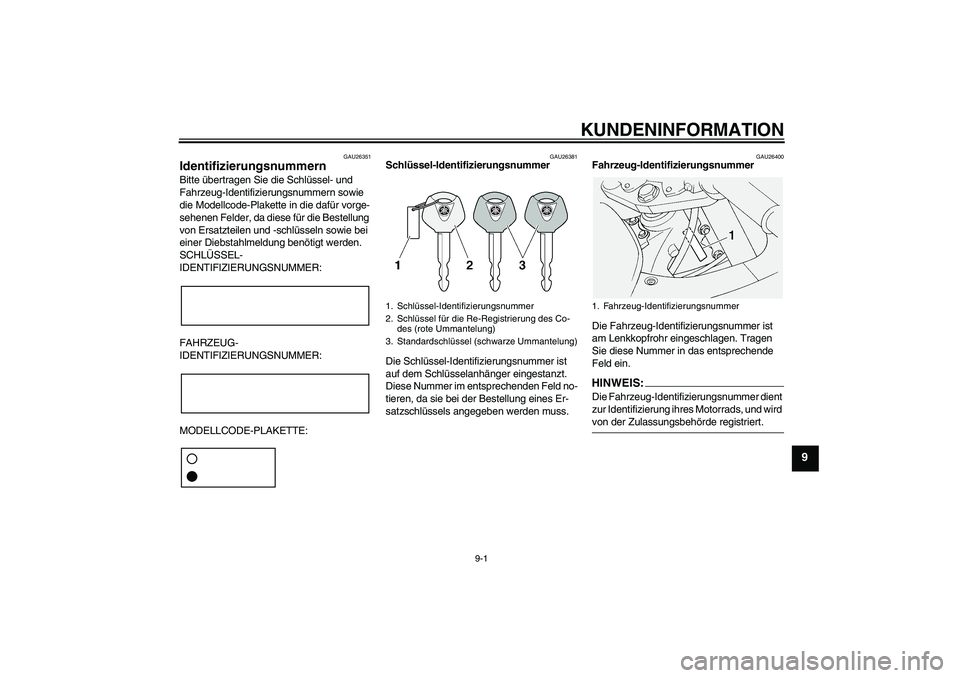

Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U3P6G1G0.book Page 1 Wednesday, October 4, 2006 9:21 AM

KUNDENINFORMATION
9-2
9
GAU26520

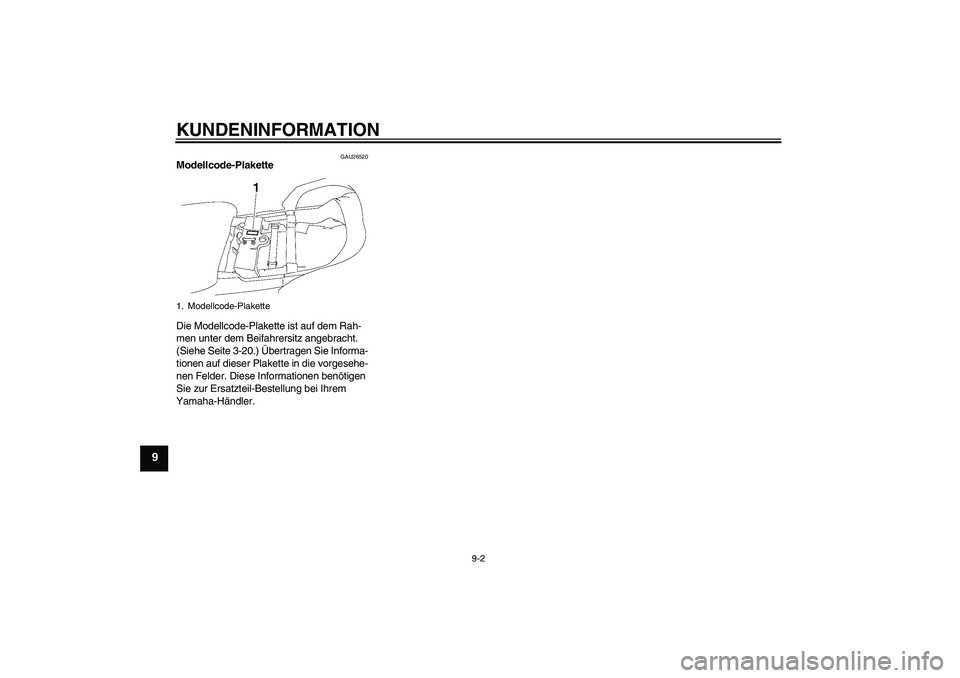

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU3P6G1G0.book Page 2 Wednesday, October 4, 2006 9:21 AM

INDEX

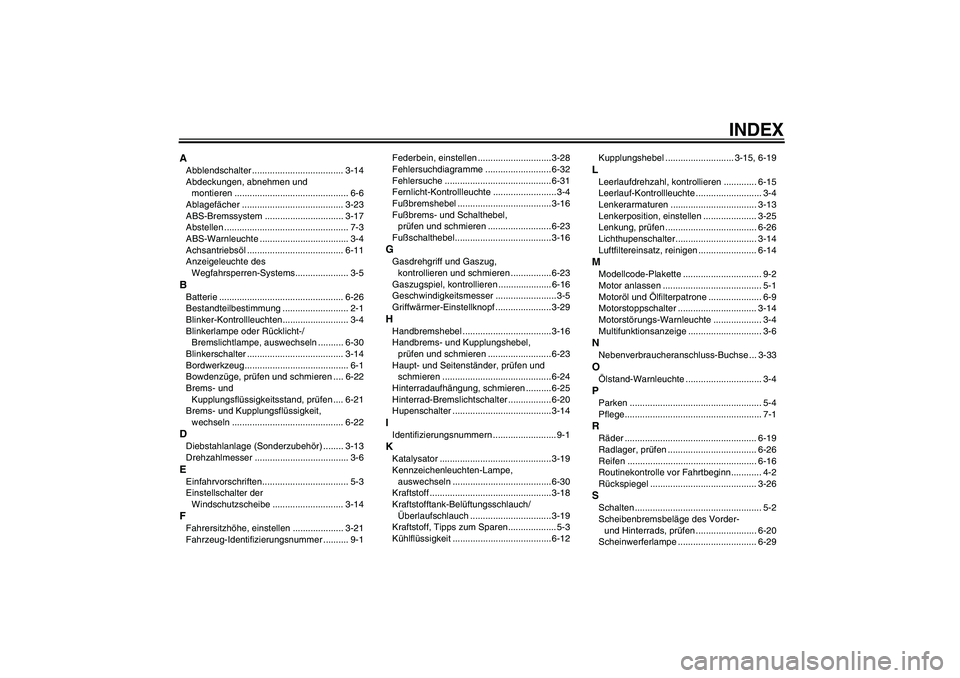

AAbblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren ............................................. 6-6
Ablagefächer ........................................ 3-23
ABS-Bremssystem ............................... 3-17
Abstellen ................................................. 7-3
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-11
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-5BBatterie ................................................. 6-26
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-30
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-21
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-22DDiebstahlanlage (Sonderzubehör) ........ 3-13
Drehzahlmesser ..................................... 3-6EEinfahrvorschriften.................................. 5-3
Einstellschalter der
Windschutzscheibe ............................ 3-14FFahrersitzhöhe, einstellen .................... 3-21
Fahrzeug-Identifizierungsnummer .......... 9-1Federbein, einstellen ............................. 3-28
Fehlersuchdiagramme .......................... 6-32
Fehlersuche .......................................... 6-31
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-16
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-23
Fußschalthebel...................................... 3-16
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ................ 6-23
Gaszugspiel, kontrollieren ..................... 6-16
Geschwindigkeitsmesser ........................ 3-5
Griffwärmer-Einstellknopf ...................... 3-29HHandbremshebel ................................... 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-24
Hinterradaufhängung, schmieren .......... 6-25
Hinterrad-Bremslichtschalter ................. 6-20
Hupenschalter ....................................... 3-14IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-30
Kraftstoff ................................................3-18
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-19
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-12Kupplungshebel ........................... 3-15, 6-19
LLeerlaufdrehzahl, kontrollieren ............. 6-15
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .................................. 3-13
Lenkerposition, einstellen ..................... 3-25
Lenkung, prüfen .................................... 6-26
Lichthupenschalter................................ 3-14
Luftfiltereinsatz, reinigen ....................... 6-14MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-9
Motorstoppschalter ............................... 3-14
Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-6NNebenverbraucheranschluss-Buchse ... 3-33OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-26
Reifen ................................................... 6-16
Routinekontrolle vor Fahrtbeginn............ 4-2
Rückspiegel .......................................... 3-26SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-20
Scheinwerferlampe ............................... 6-29
U3P6G1G0.book Page 1 Wednesday, October 4, 2006 9:21 AM

INDEXScheinwerferlichtkegel, einstellen ......... 3-25
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer ........................................ 3-30
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-28
Sitzbank ................................................ 3-20
Standlichtlampe .................................... 6-31
Starterschalter....................................... 3-14
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-17
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-27
Teleskopgabel, prüfen .......................... 6-25VVentilspiel.............................................. 6-16
Verkleidungsteile, öffnen und
schließen ............................................ 3-25
Vorderer Blinker .................................... 6-29
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-15
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZubehörkasten ...................................... 3-24
Zündkerzen, prüfen ................................. 6-8
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-31
U3P6G1G0.book Page 2 Wednesday, October 4, 2006 9:21 AM

U3P6G1G0.book Page 3 Wednesday, October 4, 2006 9:21 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.10-1.6×1 CR
(G)
