REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6

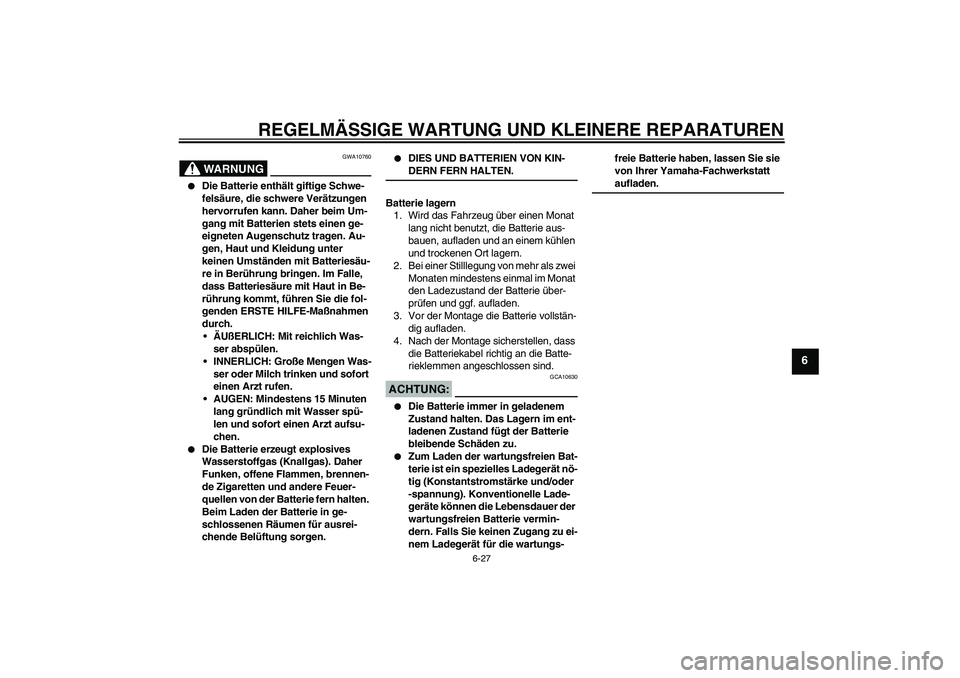

WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630
Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
U3P6G1G0.book Page 27 Wednesday, October 4, 2006 9:21 AM
Page 82 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU23657

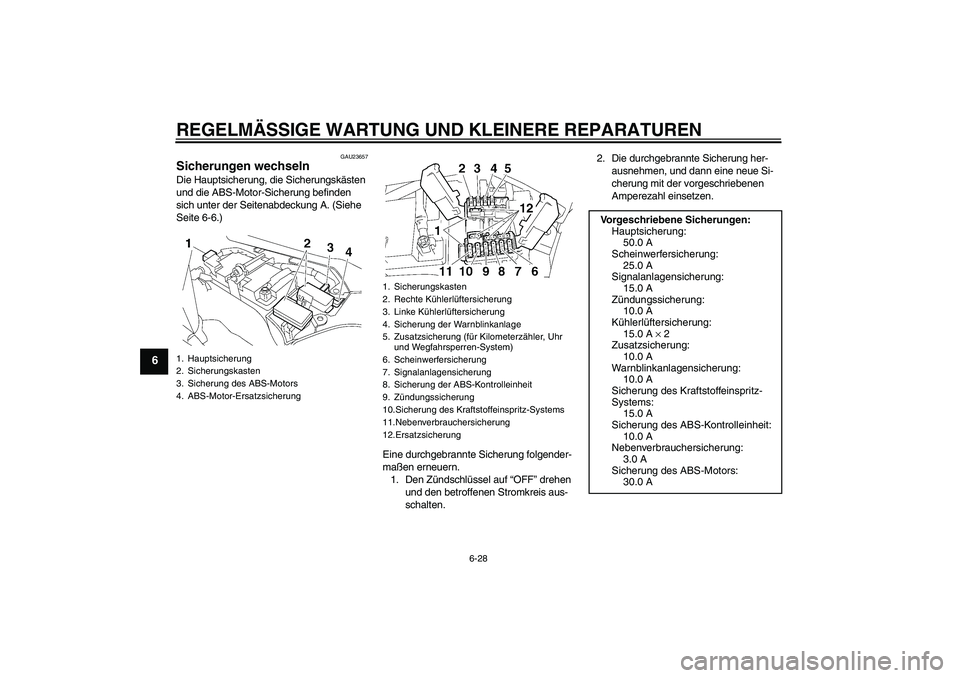

Sicherungen wechseln Die Hauptsicherung, die Sicherungskästen
und die ABS-Motor-Sicherung befinden
sich unter der Seitenabdeckung A. (Siehe
Seite 6-6.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.1. Hauptsicherung
2. Sicherungskasten
3. Sicherung des ABS-Motors
4. ABS-Motor-Ersatzsicherung
1. Sicherungskasten
2. Rechte Kühlerlüftersicherung
3. Linke Kühlerlüftersicherung
4. Sicherung der Warnblinkanlage
5. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
6. Scheinwerfersicherung
7. Signalanlagensicherung
8. Sicherung der ABS-Kontrolleinheit
9. Zündungssicherung
10.Sicherung des Kraftstoffeinspritz-Systems
11.Nebenverbrauchersicherung
12.Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Zusatzsicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Nebenverbrauchersicherung:
3.0 A
Sicherung des ABS-Motors:
30.0 A
U3P6G1G0.book Page 28 Wednesday, October 4, 2006 9:21 AM
Page 83 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6

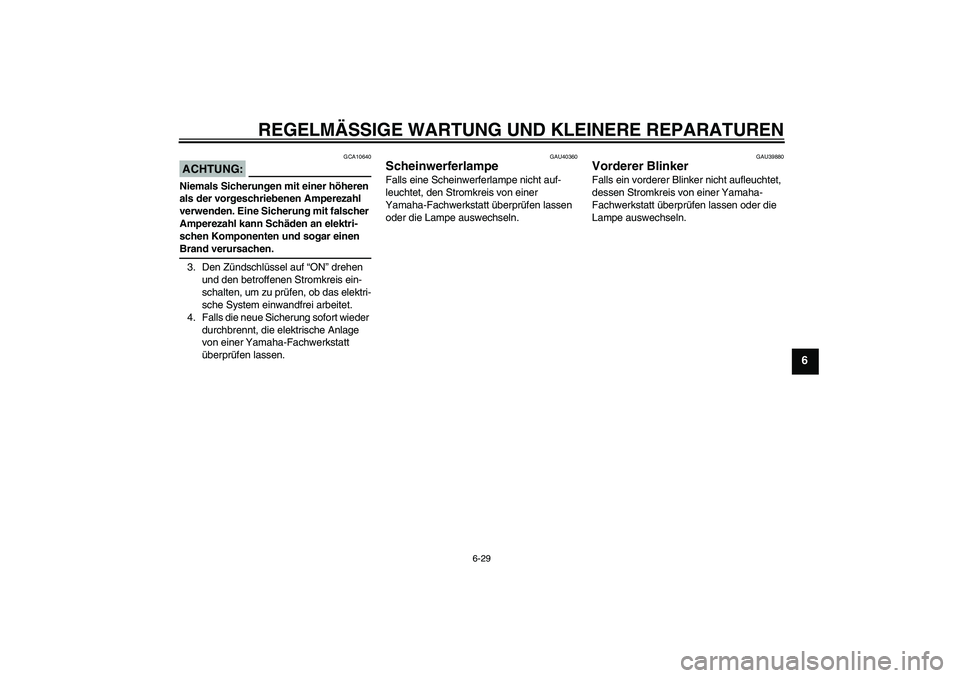

ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU40360
Scheinwerferlampe Falls eine Scheinwerferlampe nicht auf-
leuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU39880
Vorderer Blinker Falls ein vorderer Blinker nicht aufleuchtet,
dessen Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen oder die
Lampe auswechseln.
U3P6G1G0.book Page 29 Wednesday, October 4, 2006 9:21 AM
Page 84 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU27001

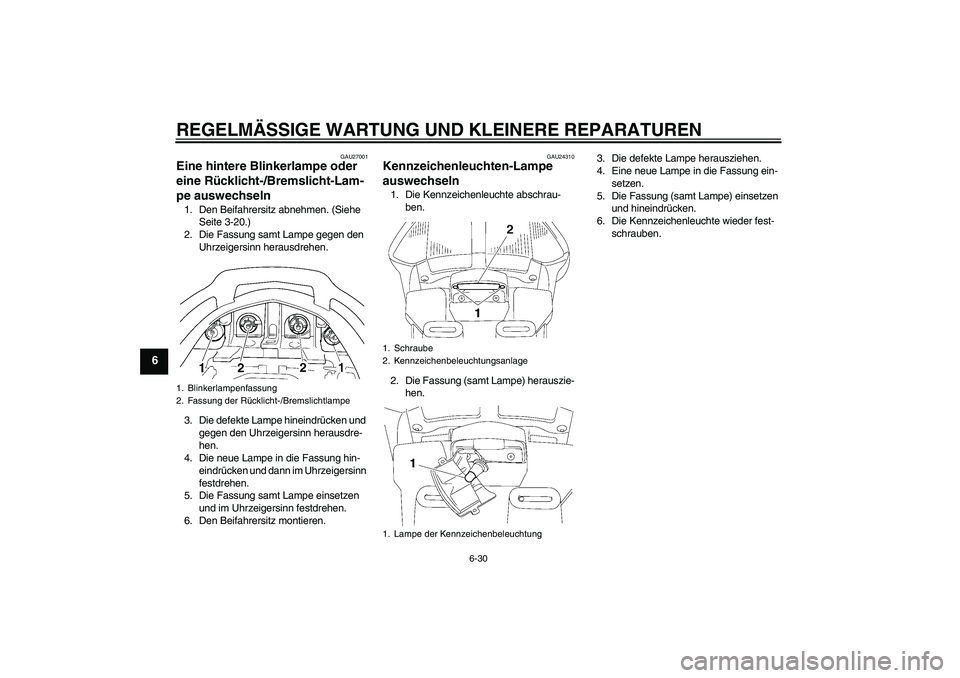

Eine hintere Blinkerlampe oder
eine Rücklicht-/Bremslicht-Lam-
pe auswechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-20.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.
GAU24310
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
1. Blinkerlampenfassung
2. Fassung der Rücklicht-/Bremslichtlampe
1. Schraube
2. Kennzeichenbeleuchtungsanlage
1. Lampe der Kennzeichenbeleuchtung
U3P6G1G0.book Page 30 Wednesday, October 4, 2006 9:21 AM
Page 85 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
GAU39020

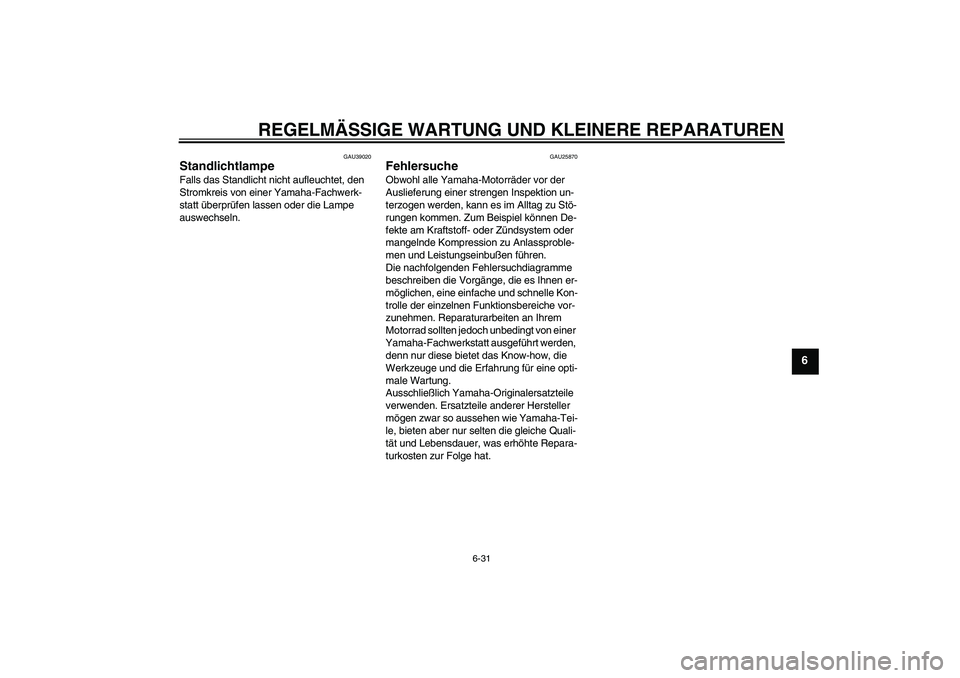

Standlichtlampe Falls das Standlicht nicht aufleuchtet, den
Stromkreis von einer Yamaha-Fachwerk-
statt überprüfen lassen oder die Lampe
auswechseln.
GAU25870
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
U3P6G1G0.book Page 31 Wednesday, October 4, 2006 9:21 AM
Page 86 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
GAU42500

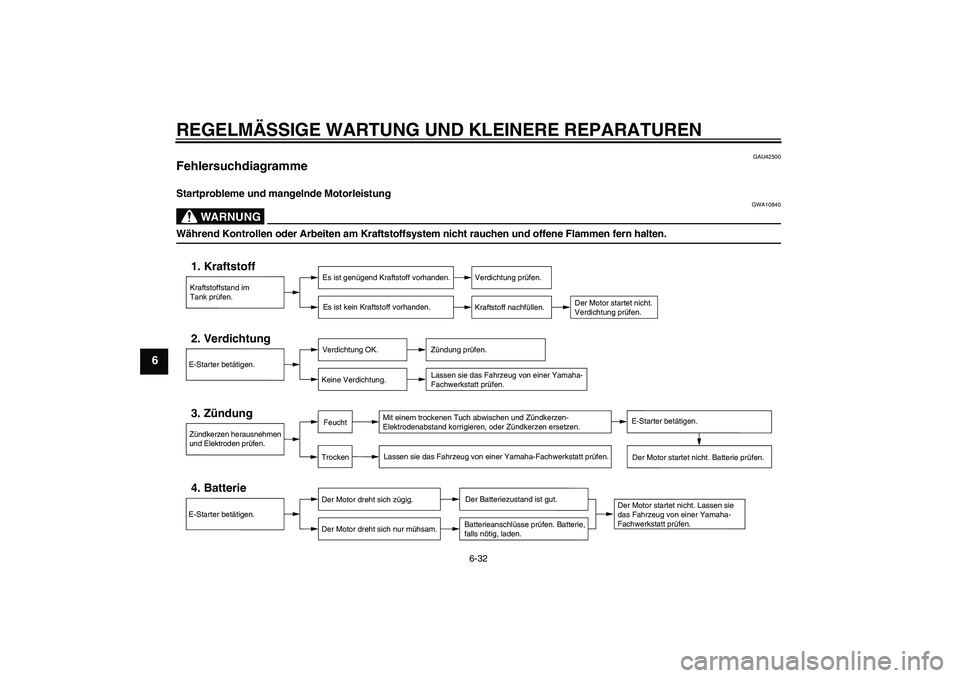

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U3P6G1G0.book Page 32 Wednesday, October 4, 2006 9:21 AM
Page 87 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
6

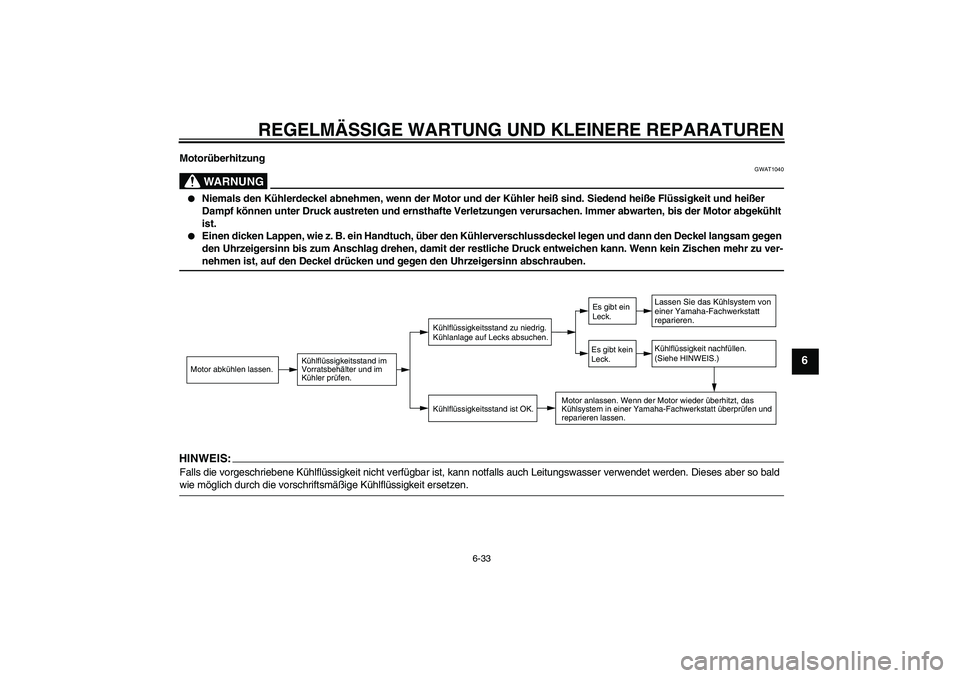

Motorüberhitzung
WARNUNG
GWAT1040
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U3P6G1G0.book Page 33 Wednesday, October 4, 2006 9:21 AM

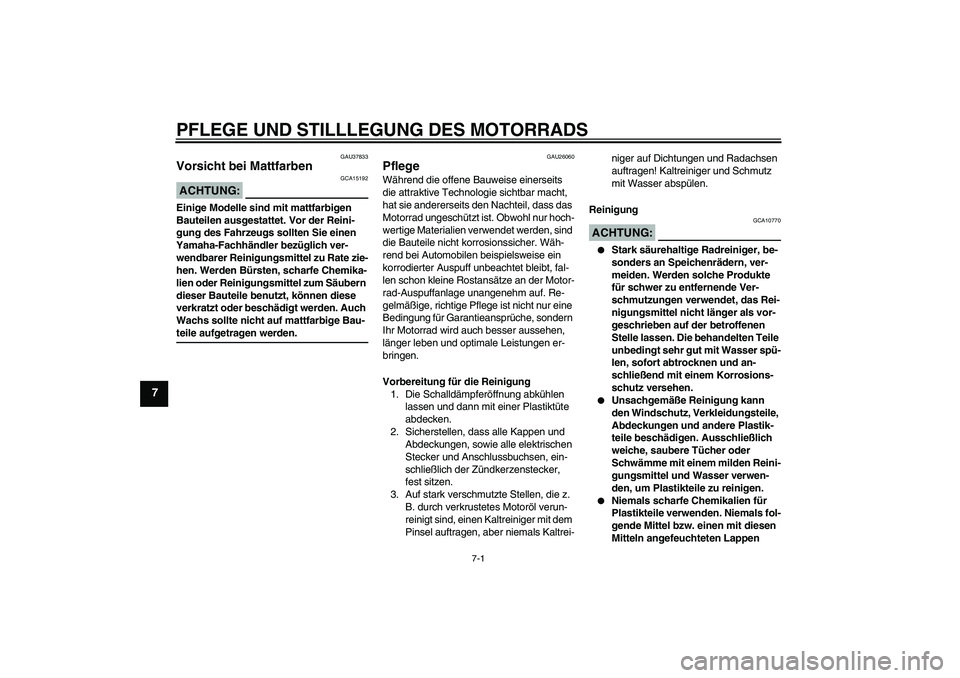

Page 88 of 100
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG:
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-teile aufgetragen werden.
GAU26060
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG:
GCA10770
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
den Windschutz, Verkleidungsteile,
Abdeckungen und andere Plastik-
teile beschädigen. Ausschließlich
weiche, saubere Tücher oder
Schwämme mit einem milden Reini-
gungsmittel und Wasser verwen-
den, um Plastikteile zu reinigen.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
U3P6G1G0.book Page 1 Wednesday, October 4, 2006 9:21 AM
Page 89 of 100
PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen, einschließlich verchromter
und vernickelter Metalloberflächen,
sprühen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
U3P6G1G0.book Page 2 Wednesday, October 4, 2006 9:21 AM
Page 90 of 100

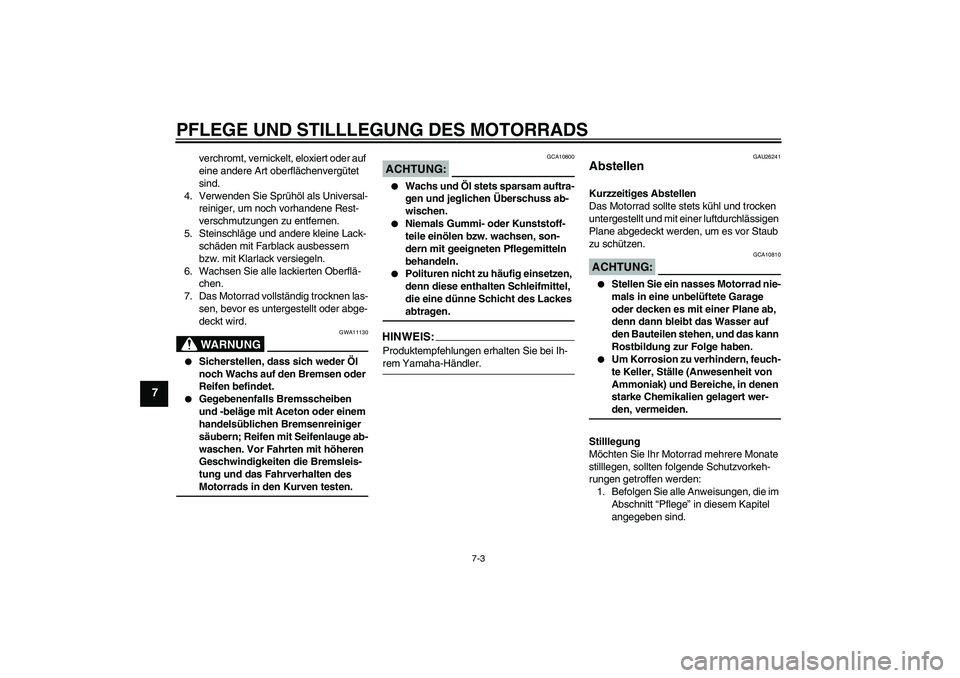

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
verchromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.WARNUNG
GWA11130
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren
Geschwindigkeiten die Bremsleis-
tung und das Fahrverhalten des Motorrads in den Kurven testen.
ACHTUNG:
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26241
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
U3P6G1G0.book Page 3 Wednesday, October 4, 2006 9:21 AM
