YAMAHA FJR1300A 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: FJR1300A, Model: YAMAHA FJR1300A 2008Pages: 102, PDF-Größe: 3.83 MB
Page 11 of 102
SICHERHEITSINFORMATIONEN
1-4
1
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase
BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.
Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.
Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.
Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, dass es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.
Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U3P6G2G0.book Page 4 Thursday, September 13, 2007 9:10 AM

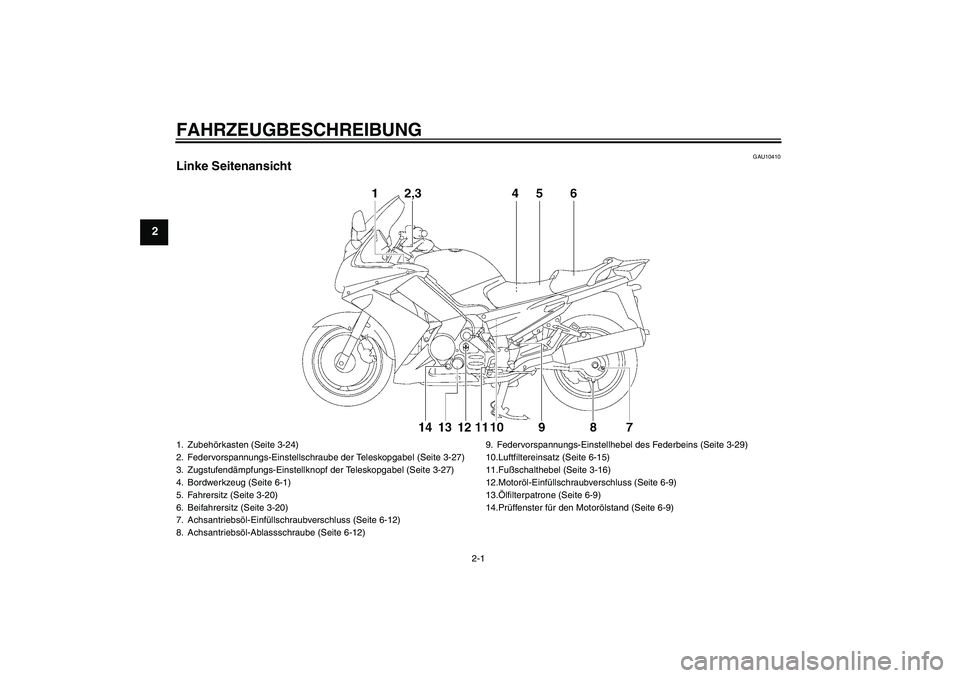

Page 12 of 102
FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht1. Zubehörkasten (Seite 3-24)
2. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-27)
3. Zugstufendämpfungs-Einstellknopf der Teleskopgabel (Seite 3-27)
4. Bordwerkzeug (Seite 6-1)
5. Fahrersitz (Seite 3-20)
6. Beifahrersitz (Seite 3-20)
7. Achsantriebsöl-Einfüllschraubverschluss (Seite 6-12)
8. Achsantriebsöl-Ablassschraube (Seite 6-12)9. Federvorspannungs-Einstellhebel des Federbeins (Seite 3-29)
10.Luftfiltereinsatz (Seite 6-15)
11.Fußschalthebel (Seite 3-16)
12.Motoröl-Einfüllschraubverschluss (Seite 6-9)
13.Ölfilterpatrone (Seite 6-9)
14.Prüffenster für den Motorölstand (Seite 6-9)U3P6G2G0.book Page 1 Thursday, September 13, 2007 9:10 AM
Page 13 of 102
FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht1. Ablagefach (Seite 3-23)
2. Kraftstofftank-Verschluss (Seite 3-18)
3. Sicherungskasten (Seite 6-29)
4. Windschutzscheibe (Seite 3-13)
5. Batterie (Seite 6-27)
6. Hauptsicherung (Seite 6-29)
7. Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite
3-27)
8. Fußbremshebel (Seite 3-16)9. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-29)
10.Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-22)
U3P6G2G0.book Page 2 Thursday, September 13, 2007 9:10 AM
Page 14 of 102
FAHRZEUGBESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente1. Rückspiegel (Seite 3-27)
2. Kupplungshebel (Seite 3-15)
3. Linke Lenkerschalter (Seite 3-13)
4. Kupplungsflüssigkeits-Vorratsbehälter (Seite 6-22)
5. Drehzahlmesser (Seite 3-6)
6. Geschwindigkeitsmesser (Seite 3-5)
7. Multifunktionsanzeige (Seite 3-6)
8. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-22)9. Rechte Lenkerschalter (Seite 3-13)
10.Handbremshebel (Seite 3-16)
11.Gasdrehgriff (Seite 6-17)
12.Zündschloss/Lenkschloss (Seite 3-2)
13.Scheinwerferkegel-Einstellknopf (Seite 3-25)
14.Griffwärmer-Einstellknopf (Seite 3-30)U3P6G2G0.book Page 3 Thursday, September 13, 2007 9:10 AM

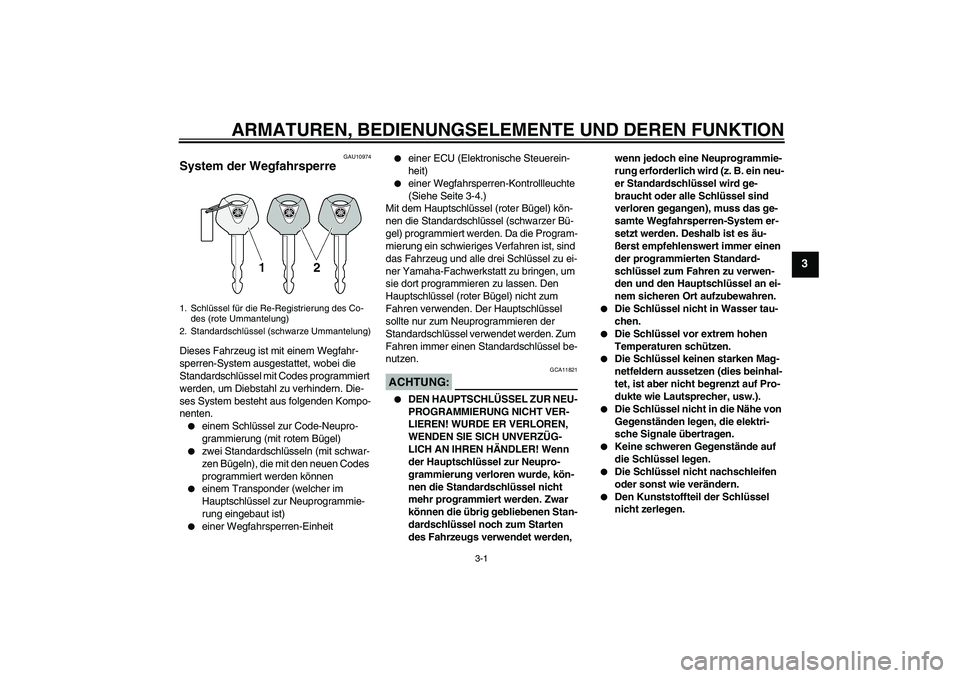

Page 15 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10974
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)
zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können
einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)
einer Wegfahrsperren-Einheit
einer ECU (Elektronische Steuerein-
heit)
einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG:
GCA11821
DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.
Die Schlüssel nicht in Wasser tau-
chen.
Die Schlüssel vor extrem hohen
Temperaturen schützen.
Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).
Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.
Keine schweren Gegenstände auf
die Schlüssel legen.
Die Schlüssel nicht nachschleifen
oder sonst wie verändern.
Den Kunststoffteil der Schlüssel
nicht zerlegen.
1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
U3P6G2G0.book Page 1 Thursday, September 13, 2007 9:10 AM

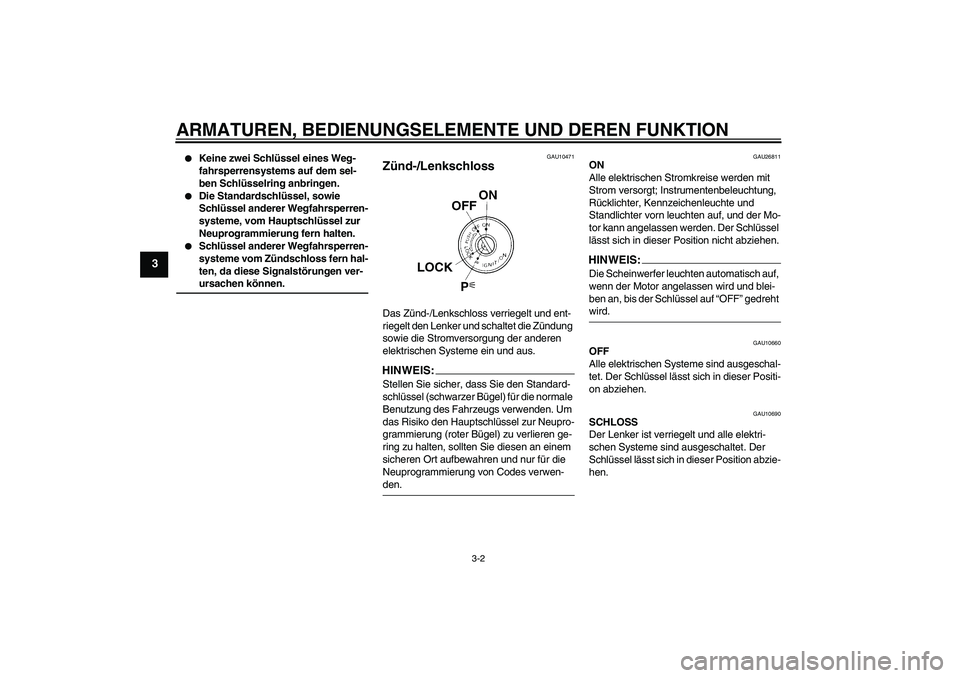

Page 16 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.
Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU26811
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklichter, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der Mo-
tor kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS:Die Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10690
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
U3P6G2G0.book Page 2 Thursday, September 13, 2007 9:10 AM
Page 17 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel in das Zündschloss hin-
eindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU39460
(Parken)
Der Lenker ist verriegelt, die Rücklichter,
die Kennzeichenbeleuchtung und die
Standlichter vorn sind an. Die Warnblinkan-
lage und die Blinker können eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf“” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U3P6G2G0.book Page 3 Thursday, September 13, 2007 9:10 AM
Page 18 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11120
Ölstand-Warnleuchte“”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert, was unter diesen Umständen normal ist.
GAU11530
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-12 zu einer Beschreibung der
Stromkreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU39500
ABS-Warnleuchte“”
Wenn die ABS-Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, könnte das ABS defekt sein. Tritt dies
auf, lassen Sie das System sobald wie
möglich von einer Yamaha-Fachwerkstatt
überprüfen. (Siehe Seite 3-17.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
1. Linke Blinker-Kontrollleuchte“”
2. Rechte Blinker-Kontrollleuchte“”
3. Motorstörungs-Warnleuchte“”
4. Antiblockiersystem (ABS)-Warnleuchte“”
5. Leerlauf-Kontrollleuchte“”
6. Fernlicht-Kontrollleuchte“”
7.Ölstand-Warnleuchte“”
8. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
ABS
ABS
U3P6G2G0.book Page 4 Thursday, September 13, 2007 9:10 AM
Page 19 of 102

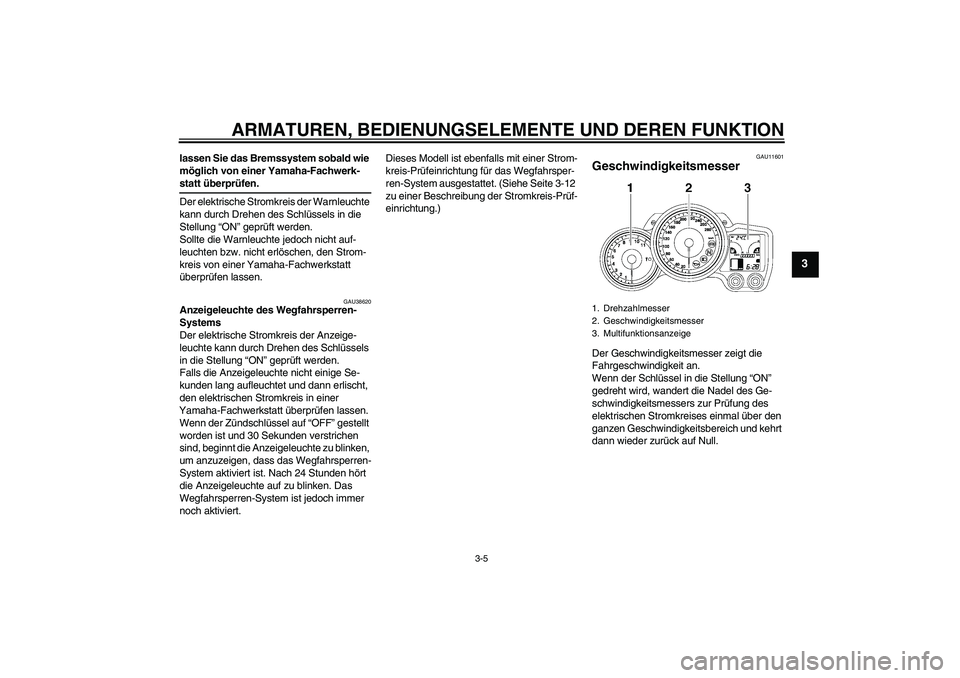

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Sollte die Warnleuchte jedoch nicht auf-
leuchten bzw. nicht erlöschen, den Strom-
kreis von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-12
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU11601
Geschwindigkeitsmesser Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.1. Drehzahlmesser
2. Geschwindigkeitsmesser
3. Multifunktionsanzeige
U3P6G2G0.book Page 5 Thursday, September 13, 2007 9:10 AM
Page 20 of 102

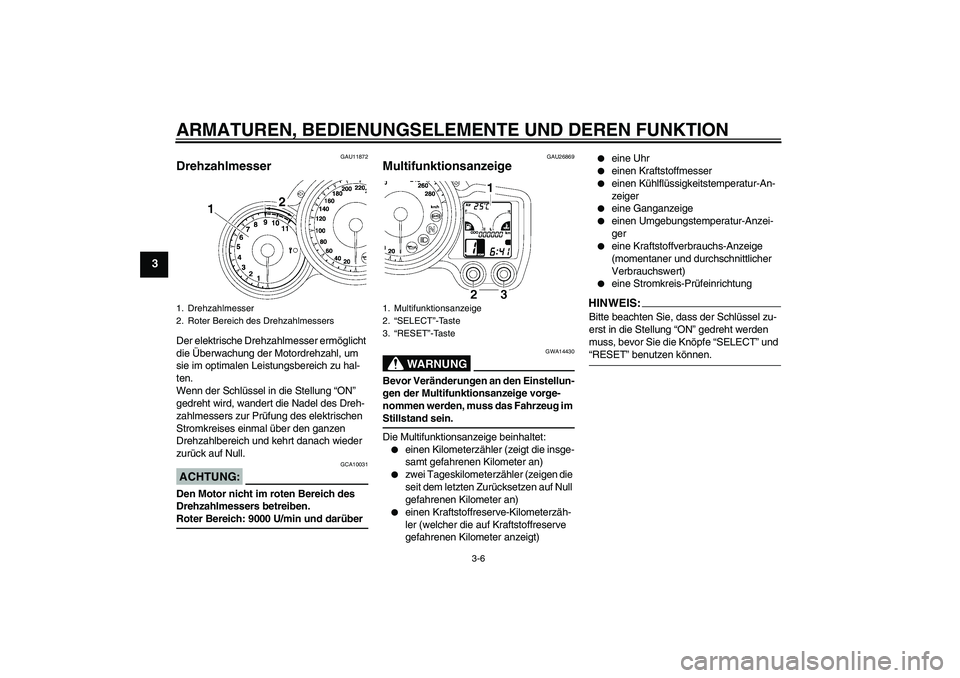

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU11872
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 9000 U/min und darüber
GAU26869
Multifunktionsanzeige
WARNUNG
GWA14430
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsanzeige beinhaltet:
einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)
eine Uhr
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-An-
zeiger
eine Ganganzeige
einen Umgebungstemperatur-Anzei-
ger
eine Kraftstoffverbrauchs-Anzeige
(momentaner und durchschnittlicher
Verbrauchswert)
eine Stromkreis-Prüfeinrichtung
HINWEI
S:
Bitte beachten Sie, dass der Schlüssel zu-
erst in die Stellung “ON” gedreht werden
muss, bevor Sie die Knöpfe “SELECT” und “RESET” benutzen können.
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Multifunktionsanzeige
2.“SELECT”-Taste
3.“RESET”-Taste
U3P6G2G0.book Page 6 Thursday, September 13, 2007 9:10 AM
