ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

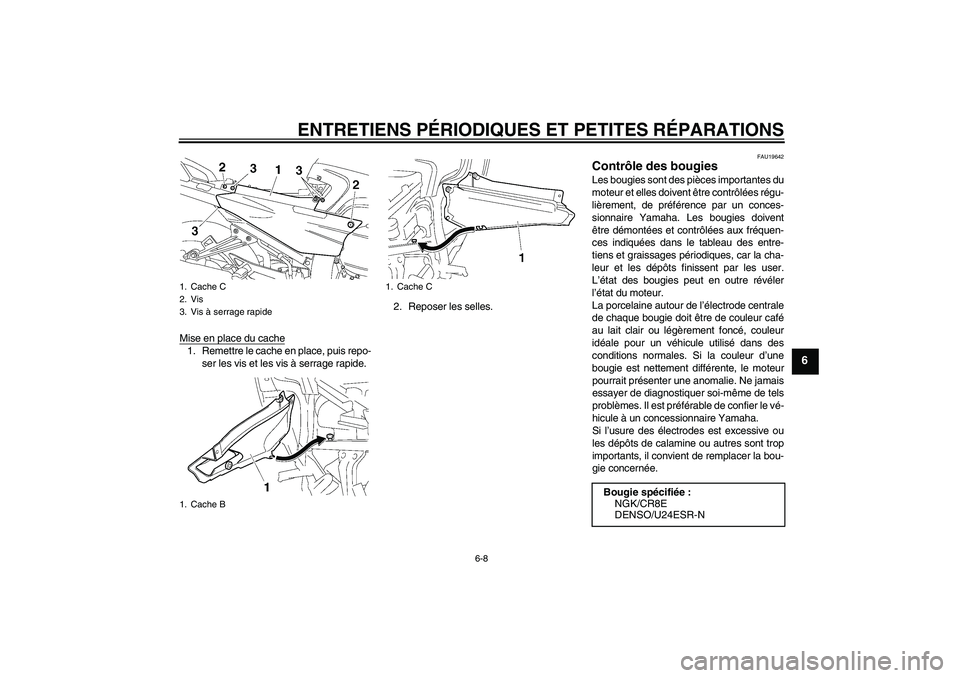

6-8
6
Mise en place du cache1. Remettre le cache en place, puis repo-
ser les vis et les vis à serrage rapide.2. Reposer les selles.
FAU19642
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
1. Cache C
2. Vis
3. Vis à serrage rapide
1. Cache B
1. Cache C
Bougie spécifiée:
NGK/CR8E
DENSO/U24ESR-N
U3P6F2F0.book Page 8 Thursday, September 13, 2007 9:20 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

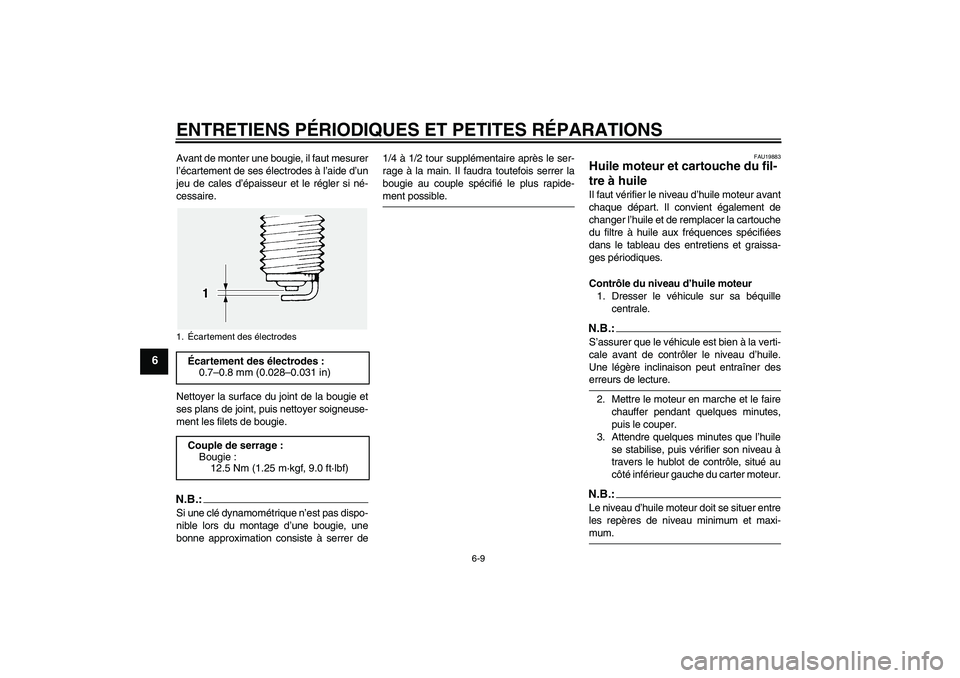

6-9
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU19883
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
1.Écartement des électrodesÉcartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3P6F2F0.book Page 9 Thursday, September 13, 2007 9:20 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

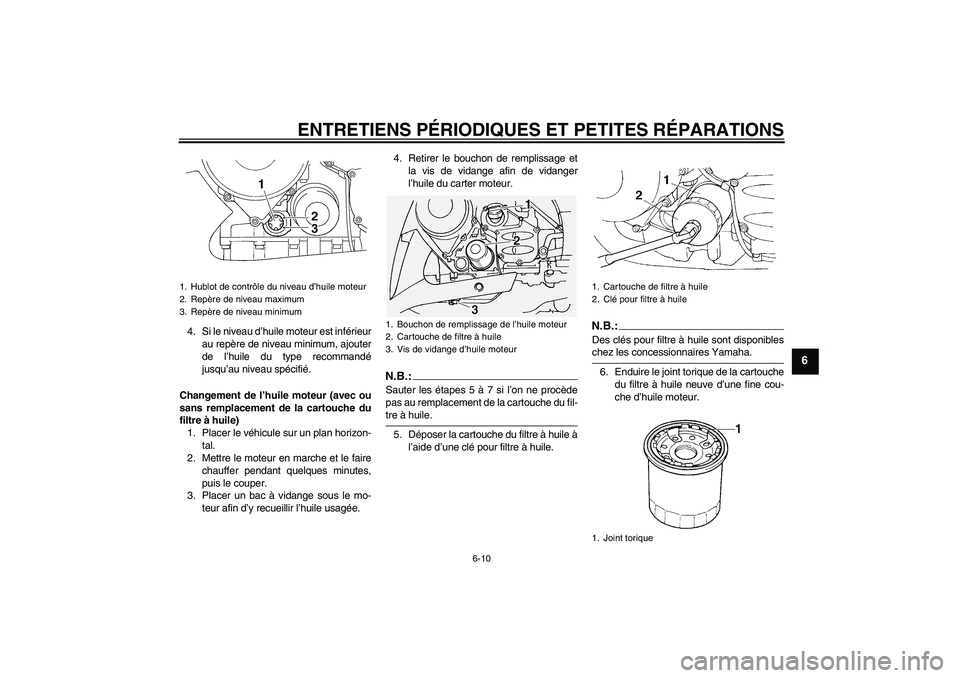

6-10
6
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Placer le véhicule sur un plan horizon-
tal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
N.B.:Sauter les étapes 5 à 7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
2. Cartouche de filtre à huile
3. Vis de vidange d’huile moteur
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
U3P6F2F0.book Page 10 Thursday, September 13, 2007 9:20 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

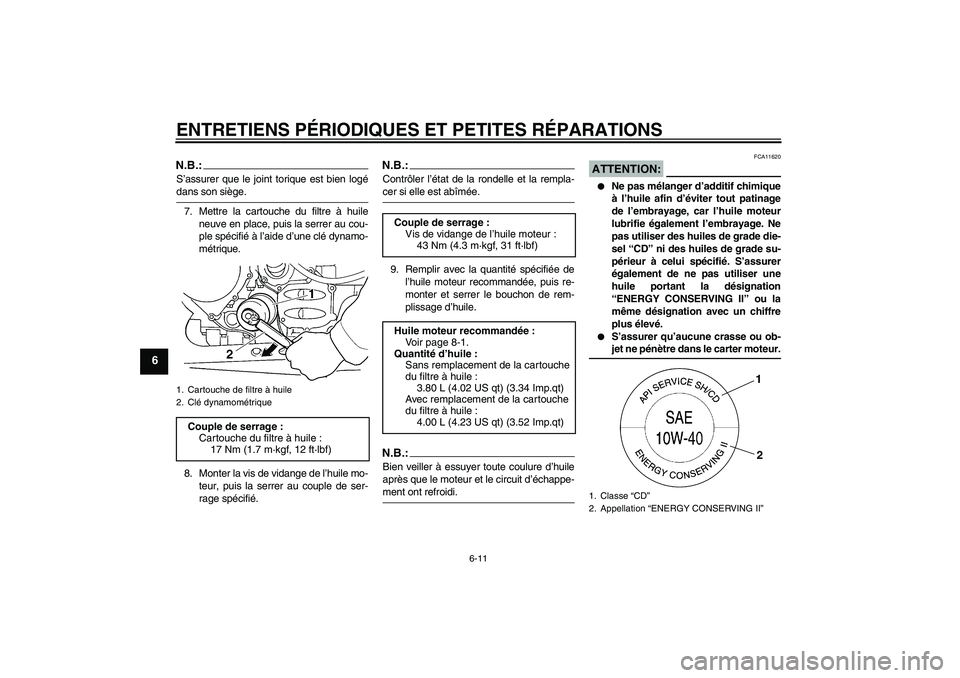

6-11
6
N.B.:S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
9. Remplir avec la quantité spécifiée de
l’huile moteur recommandée, puis re-
monter et serrer le bouchon de rem-
plissage d’huile.N.B.:Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.
ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
1. Cartouche de filtre à huile
2. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.80 L (4.02 US qt) (3.34 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.00 L (4.23 US qt) (3.52 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U3P6F2F0.book Page 11 Thursday, September 13, 2007 9:20 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU20014
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de couple conique arrière. Si une fuite est
détectée, faire contrôler et réparer le véhi-
cule par un concessionnaire Yamaha. Il
convient également de changer l’huile de
couple conique arrière comme suit aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
AVERTISSEMENT
FWA10370


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de cou-
ple conique arrière.


Veiller à ne pas mettre d’huile sur lepneu ou la roue.
Contrôle du niveau d’huile de couple co-
nique arrière
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:

Le niveau d’huile du couple conique
arrière se vérifie le moteur froid.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut en-traîner des erreurs de lecture.2. Retirer le bouchon de remplissage de
l’huile du couple conique arrière, puis
vérifier le niveau d’huile dans le carter
de couple conique arrière.
N.B.:L’huile doit arriver jusqu’au bord de l’orificede remplissage.
3. Si l’huile n’atteint pas le bord de l’ori-
fice de remplissage, ajouter la quantité
nécessaire d’huile du type recom-
mandé jusqu’au niveau spécifié.
4. Remettre le bouchon dans l’orifice de
remplissage d’huile, puis le visser au
couple spécifié.1. Bouchon de remplissage d’huile de couple
conique arrière
2. Vis de vidange d’huile de couple conique ar-
rière
3. Niveau d’huile correct
U3P6F2F0.book Page 12 Thursday, September 13, 2007 9:20 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

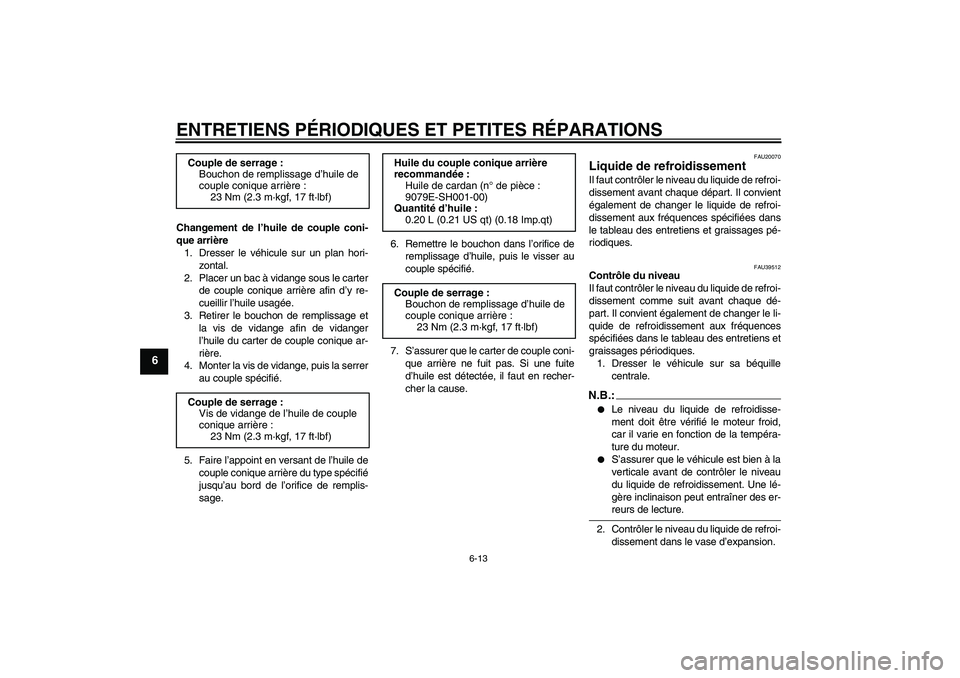

6-13
6
Changement de l’huile de couple coni-
que arrière
1. Dresser le véhicule sur un plan hori-
zontal.
2. Placer un bac à vidange sous le carter
de couple conique arrière afin d’y re-
cueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter de couple conique ar-
rière.
4. Monter la vis de vidange, puis la serrer
au couple spécifié.
5. Faire l’appoint en versant de l’huile de
couple conique arrière du type spécifié
jusqu’au bord de l’orifice de remplis-
sage.6. Remettre le bouchon dans l’orifice de
remplissage d’huile, puis le visser au
couple spécifié.
7. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU39512
Contrôle du niveau
Il faut contrôler le niveau du liquide de refroi-
dissement comme suit avant chaque dé-
part. Il convient également de changer le li-
quide de refroidissement aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
1. Dresser le véhicule sur sa béquille
centrale.N.B.:

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion. Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Huile du couple conique arrière
recommandée:
Huile de cardan (n° de pièce :
9079E-SH001-00)
Quantité d’huile :
0.20 L (0.21 US qt) (0.18 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3P6F2F0.book Page 13 Thursday, September 13, 2007 9:20 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

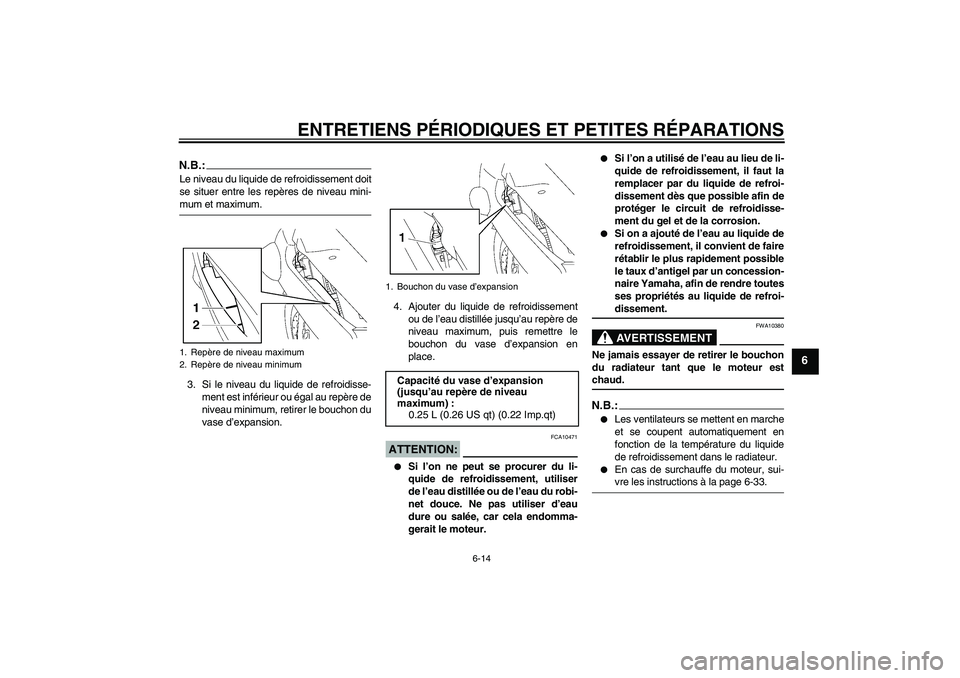

6-14
6
N.B.:Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.
3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.4. Ajouter du liquide de refroidissement
ou de l’eau distillée jusqu’au repère de
niveau maximum, puis remettre le
bouchon du vase d’expansion en
place.
ATTENTION:
FCA10471


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.N.B.:

Les ventilateurs se mettent en marche
et se coupent automatiquement en
fonction de la température du liquide
de refroidissement dans le radiateur.


En cas de surchauffe du moteur, sui-vre les instructions à la page 6-33.
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon du vase d’expansion
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3P6F2F0.book Page 14 Thursday, September 13, 2007 9:20 AM

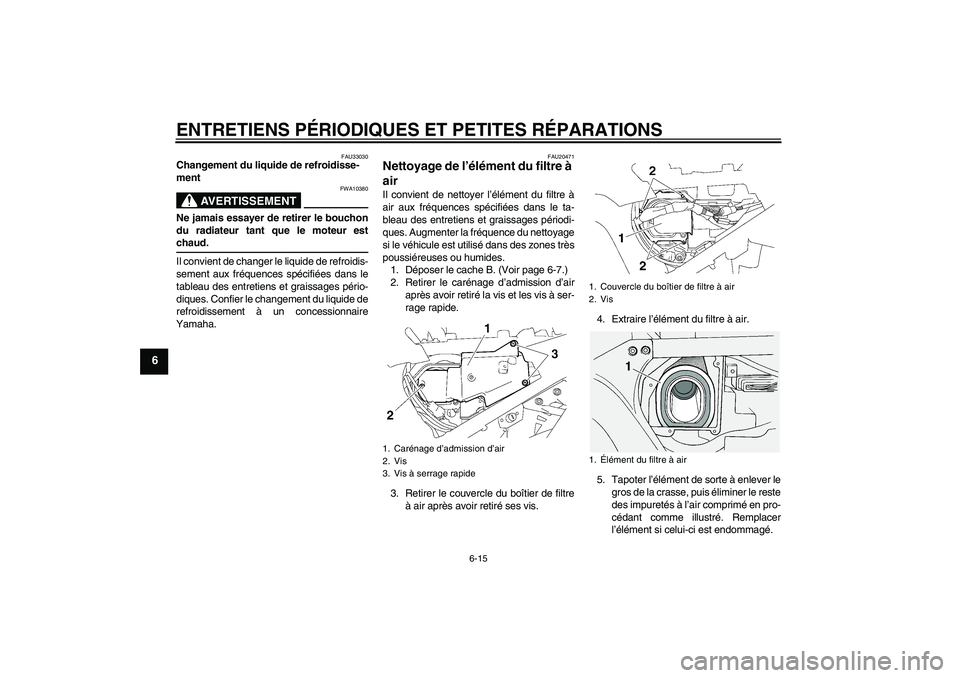

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU33030
Changement du liquide de refroidisse-
ment
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha.
FAU20471
Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Déposer le cache B. (Voir page 6-7.)
2. Retirer le carénage d’admission d’air
après avoir retiré la vis et les vis à ser-
rage rapide.
3. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.4. Extraire l’élément du filtre à air.
5. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste
des impuretés à l’air comprimé en pro-
cédant comme illustré. Remplacer
l’élément si celui-ci est endommagé.1. Carénage d’admission d’air
2. Vis
3. Vis à serrage rapide
1. Couvercle du boîtier de filtre à air
2. Vis
1.Élément du filtre à air
U3P6F2F0.book Page 15 Thursday, September 13, 2007 9:20 AM

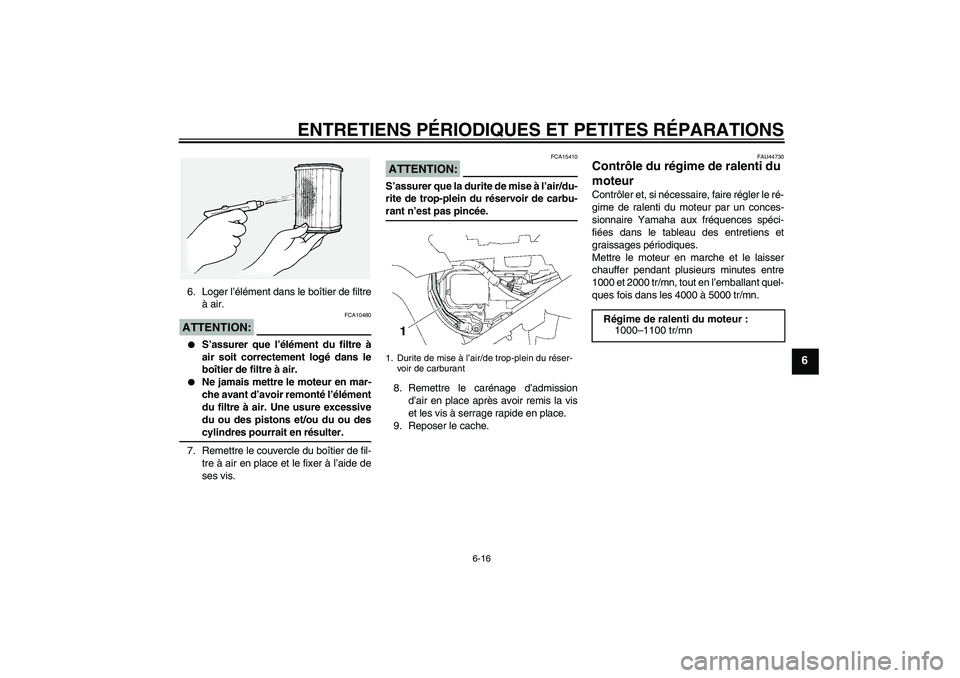

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
6. Loger l’élément dans le boîtier de filtre
à air.ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
7. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
ATTENTION:
FCA15410
S’assurer que la durite de mise à l’air/du-
rite de trop-plein du réservoir de carbu-rant n’est pas pincée.
8. Remettre le carénage d’admission
d’air en place après avoir remis la vis
et les vis à serrage rapide en place.
9. Reposer le cache.
FAU44730
Contrôle du régime de ralenti du
moteur Contrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Mettre le moteur en marche et le laisser
chauffer pendant plusieurs minutes entre
1000 et 2000 tr/mn, tout en l’emballant quel-
ques fois dans les 4000 à 5000 tr/mn.
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
Régime de ralenti du moteur :
1000–1100 tr/mn
U3P6F2F0.book Page 16 Thursday, September 13, 2007 9:20 AM

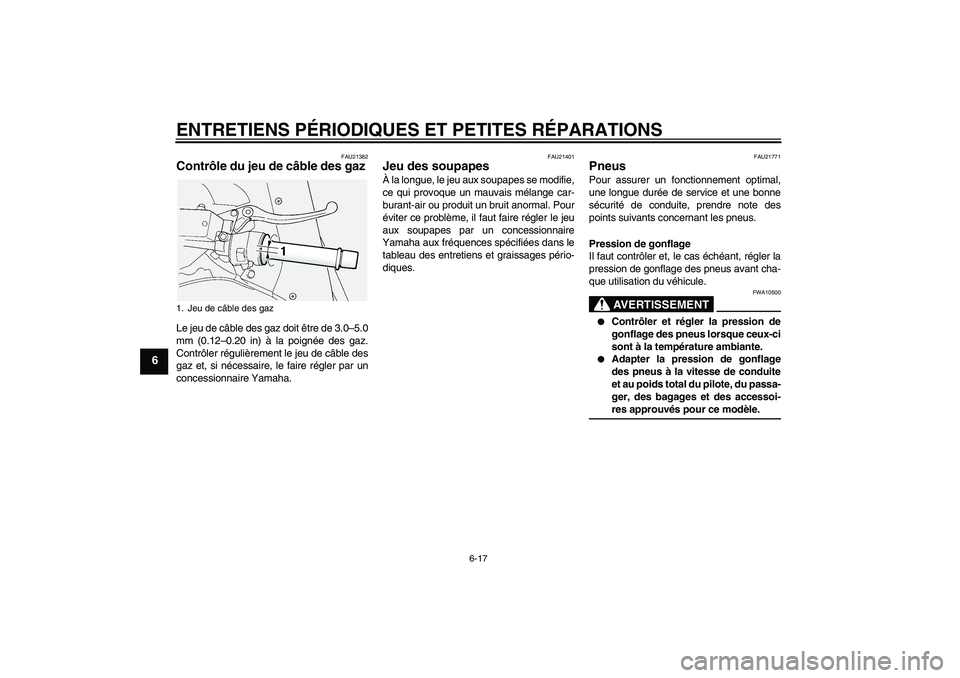

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
1. Jeu de câble des gazU3P6F2F0.book Page 17 Thursday, September 13, 2007 9:20 AM
