YAMAHA FJR1300A 2008 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2008, Model line: FJR1300A, Model: YAMAHA FJR1300A 2008Pages: 100, PDF Size: 3.83 MB
Page 71 of 100

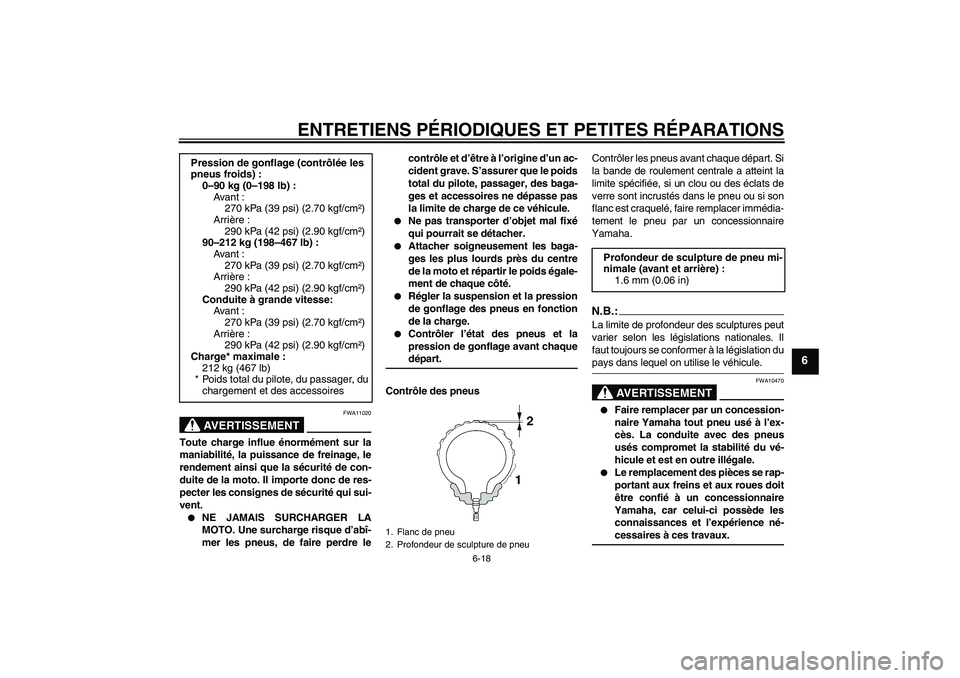

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.
NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.
Ne pas transporter d’objet mal fixé
qui pourrait se détacher.
Attacher soigneusement les baga-
ges les plus lourds près du centre
de l a moto et répartir le poids égale-
ment de chaque côté.
Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.
Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
90–212 kg (198–467 lb) :
Avant :
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Charge* maximale :
212 kg (467 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U3P6F2F0.book Page 18 Thursday, September 13, 2007 9:20 AM
Page 72 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6

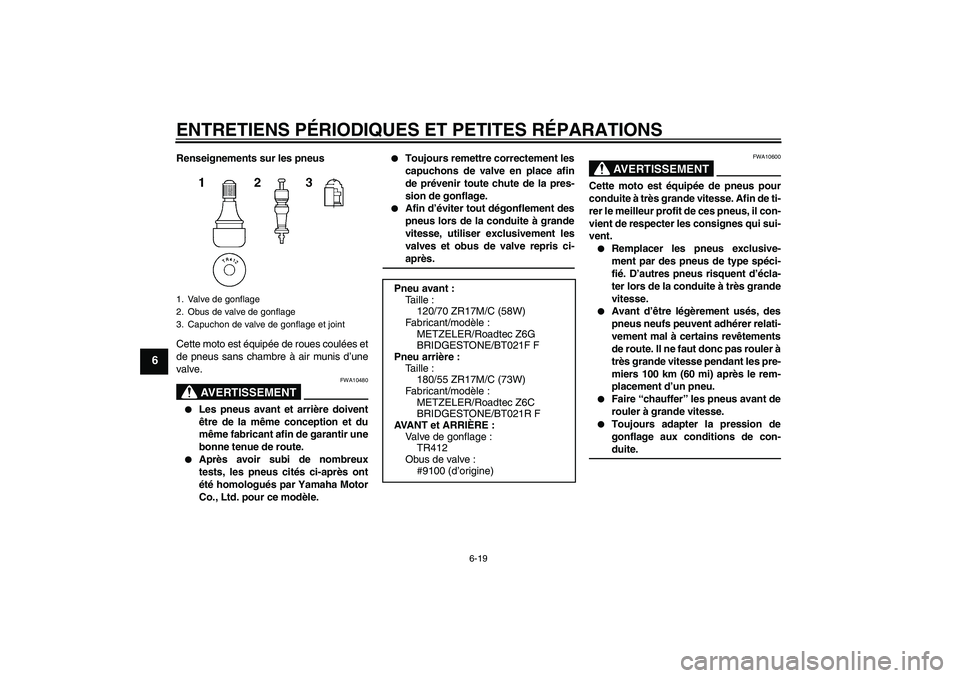

Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.
Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.
Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
Toujours adapter la pression de
gonflage aux conditions de con-duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U3P6F2F0.book Page 19 Thursday, September 13, 2007 9:20 AM

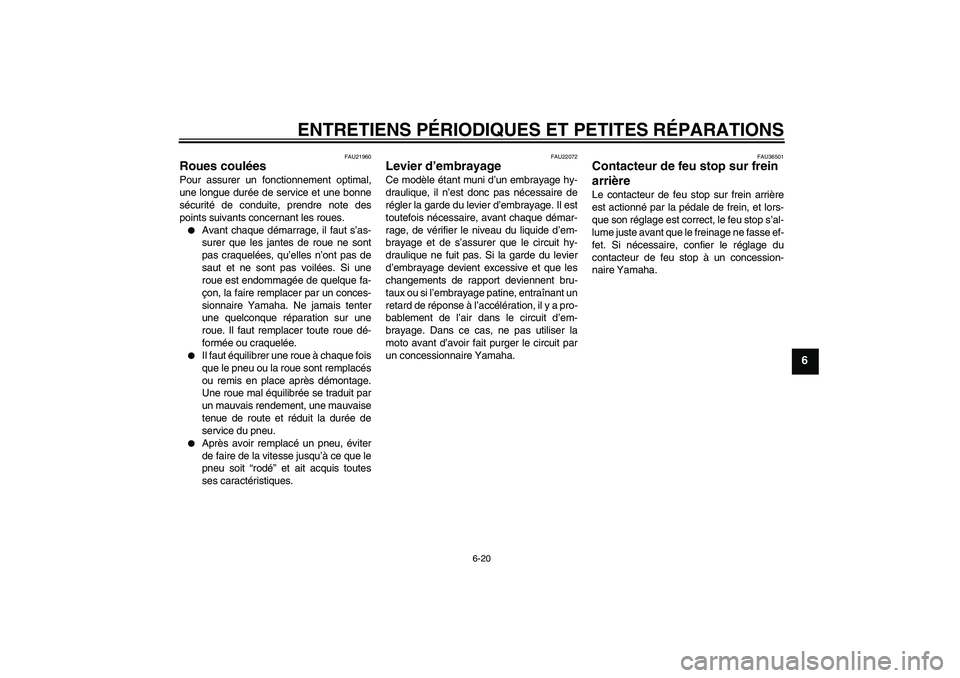

Page 73 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22072
Levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Il est
toutefois nécessaire, avant chaque démar-
rage, de vérifier le niveau du liquide d’em-
brayage et de s’assurer que le circuit hy-
draulique ne fuit pas. Si la garde du levier
d’embrayage devient excessive et que les
changements de rapport deviennent bru-
taux ou si l’embrayage patine, entraînant un
retard de réponse à l’accélération, il y a pro-
bablement de l’air dans le circuit d’em-
brayage. Dans ce cas, ne pas utiliser la
moto avant d’avoir fait purger le circuit par
un concessionnaire Yamaha.
FAU36501
Contacteur de feu stop sur frein
arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage du
contacteur de feu stop à un concession-
naire Yamaha.
U3P6F2F0.book Page 20 Thursday, September 13, 2007 9:20 AM
Page 74 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6

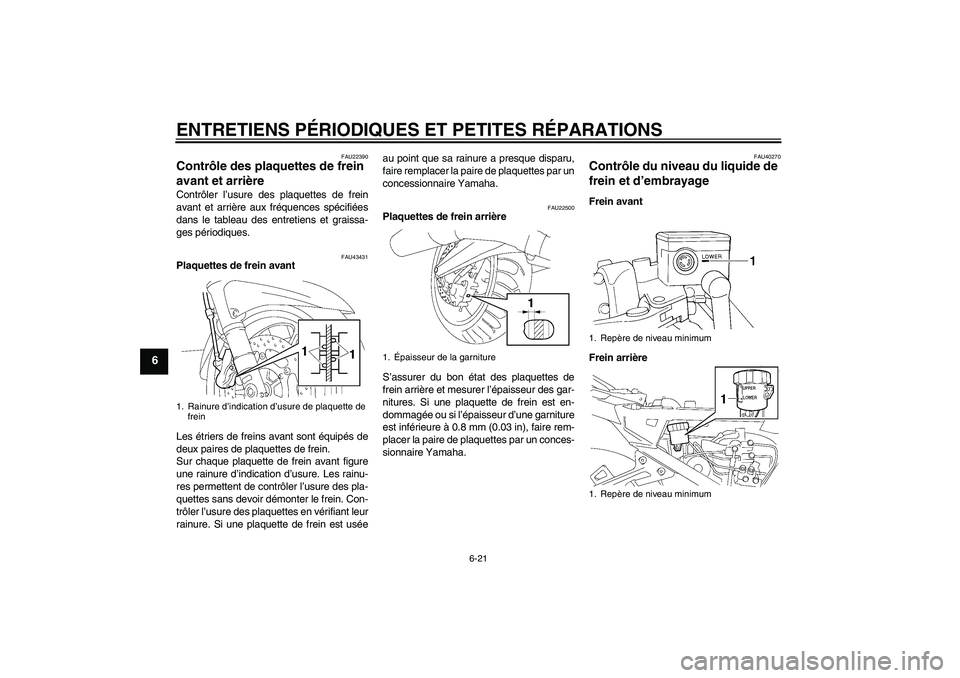

FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU43431
Plaquettes de frein avant
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant leur
rainure. Si une plaquette de frein est uséeau point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 0.8 mm (0.03 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU40270
Contrôle du niveau du liquide de
frein et d’embrayage Frein avant
Frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
U3P6F2F0.book Page 21 Thursday, September 13, 2007 9:20 AM

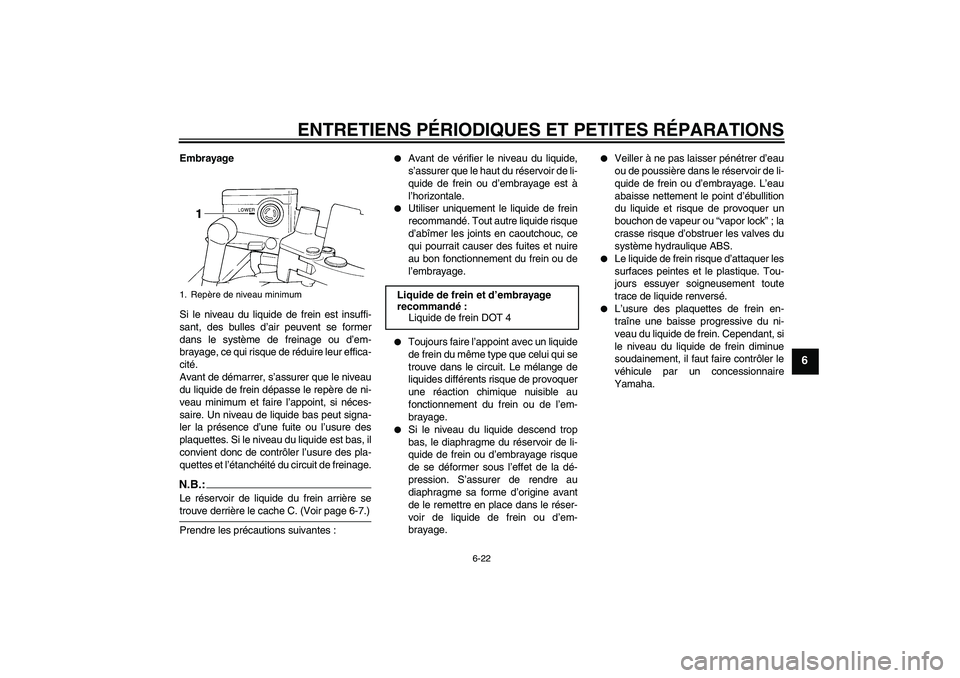

Page 75 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
Embrayage
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le système de freinage ou d’em-
brayage, ce qui risque de réduire leur effica-
cité.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.N.B.:Le réservoir de liquide du frein arrière setrouve derrière le cache C. (Voir page 6-7.)
Prendre les précautions suivantes :
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein ou d’embrayage est à
l’horizontale.
Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein ou de
l’embrayage.
Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein ou de l’em-
brayage.
Si le niveau du liquide descend trop
bas, le diaphragme du réservoir de li-
quide de frein ou d’embrayage risque
de se déformer sous l’effet de la dé-
pression. S’assurer de rendre au
diaphragme sa forme d’origine avant
de le remettre en place dans le réser-
voir de liquide de frein ou d’em-
brayage.
Veiller à ne pas laisser pénétrer d’eau
ou de poussière dans le réservoir de li-
quide de frein ou d’embrayage. L’eau
abaisse nettement le point d’ébullition
du liquide et risque de provoquer un
bouchon de vapeur ou “vapor lock”; la
crasse risque d’obstruer les valves du
système hydraulique ABS.
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.
L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
1. Repère de niveau minimum
Liquide de frein et d’embrayage
recommandé:
Liquide de frein DOT 4
U3P6F2F0.book Page 22 Thursday, September 13, 2007 9:20 AM
Page 76 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6

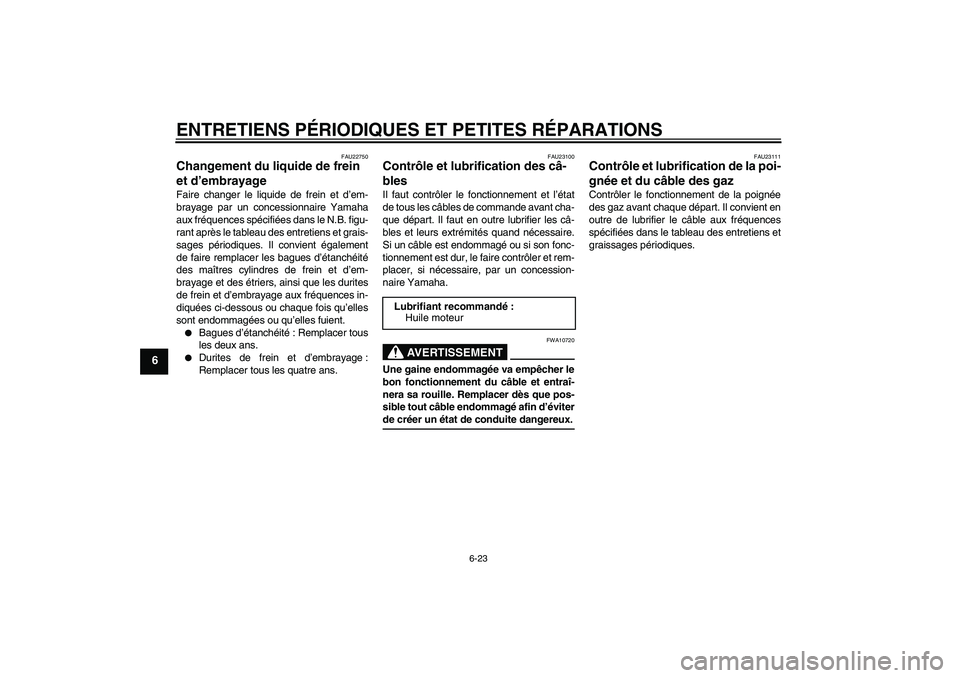

FAU22750
Changement du liquide de frein
et d’embrayage Faire changer le liquide de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et grais-
sages périodiques. Il convient également
de faire remplacer les bagues d’étanchéité
des maîtres cylindres de frein et d’em-
brayage et des étriers, ainsi que les durites
de frein et d’embrayage aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
Bagues d’étanchéité: Remplacer tous
les deux ans.
Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
FAU23100
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviterde créer un état de conduite dangereux.
FAU23111
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé:
Huile moteur
U3P6F2F0.book Page 23 Thursday, September 13, 2007 9:20 AM
Page 77 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6

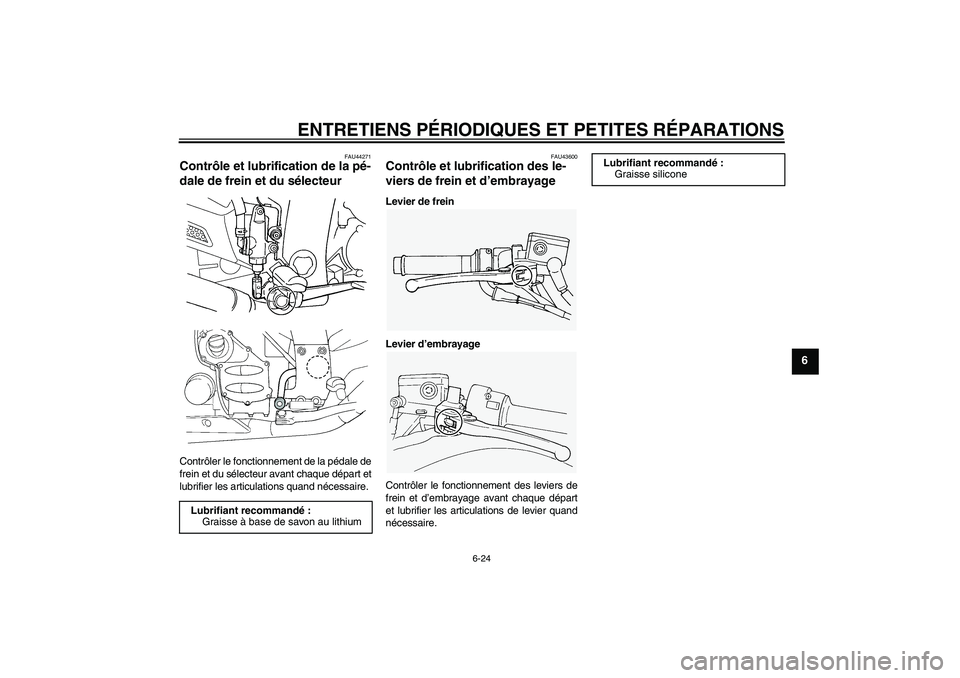

FAU44271
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU43600
Contrôle et lubrification des le-
viers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire. Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse silicone
U3P6F2F0.book Page 24 Thursday, September 13, 2007 9:20 AM
Page 78 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6

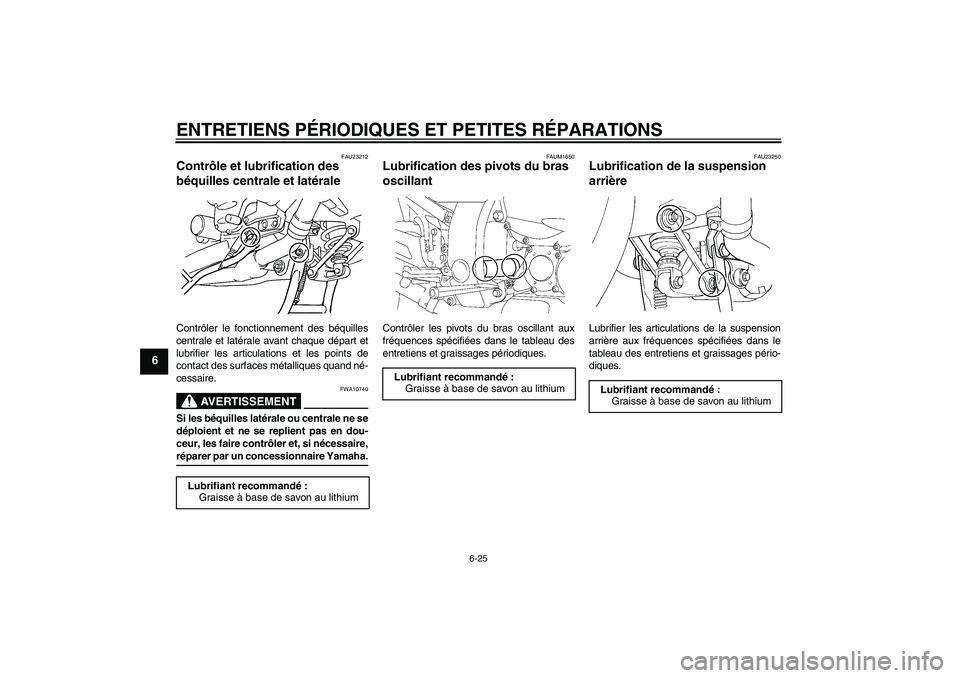

FAU23212
Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,réparer par un concessionnaire Yamaha.
FAUM1650
Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU23250
Lubrification de la suspension
arrière Lubrifier les articulations de la suspension
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U3P6F2F0.book Page 25 Thursday, September 13, 2007 9:20 AM
Page 79 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6

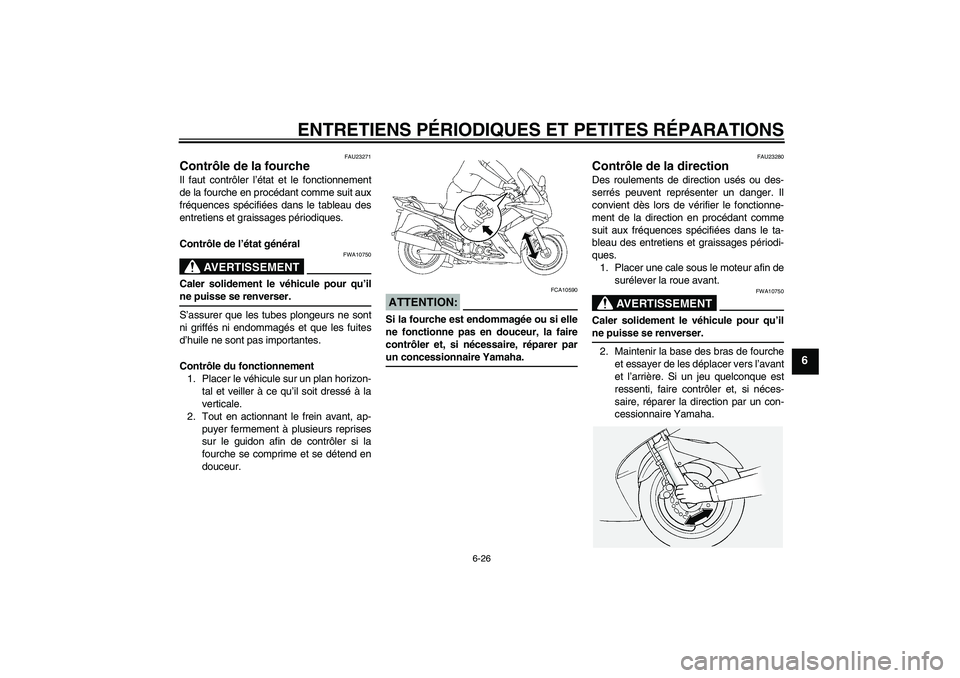

FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION:
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23280
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT
FWA10750
Caler solidement le véhicule pour qu’ilne puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U3P6F2F0.book Page 26 Thursday, September 13, 2007 9:20 AM
Page 80 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6

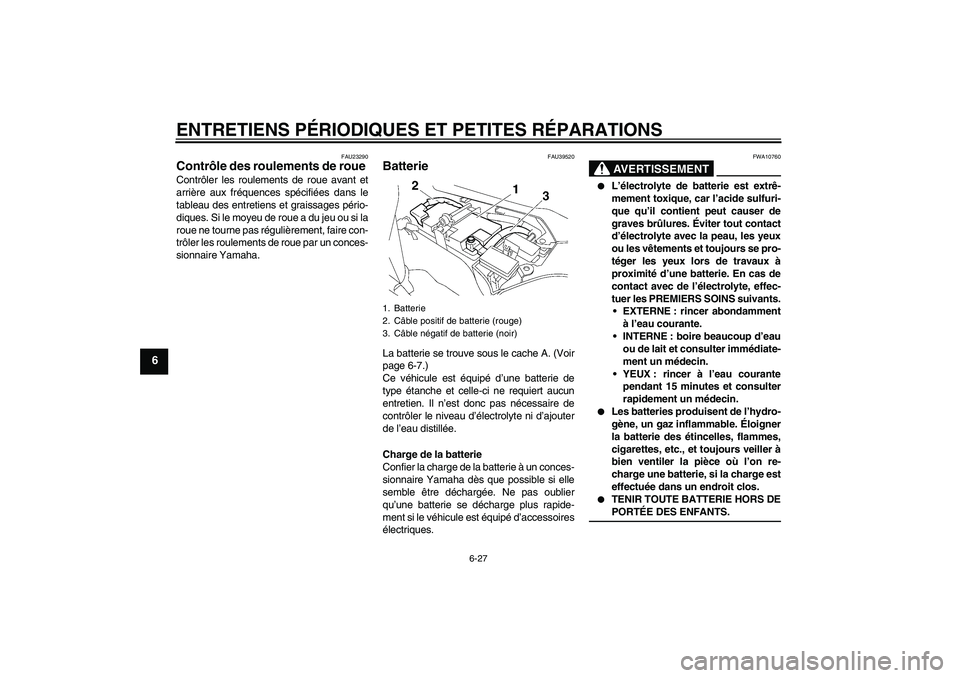

FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU39520
Batterie La batterie se trouve sous le cache A. (Voir
page 6-7.)
Ce véhicule est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
U3P6F2F0.book Page 27 Thursday, September 13, 2007 9:20 AM
