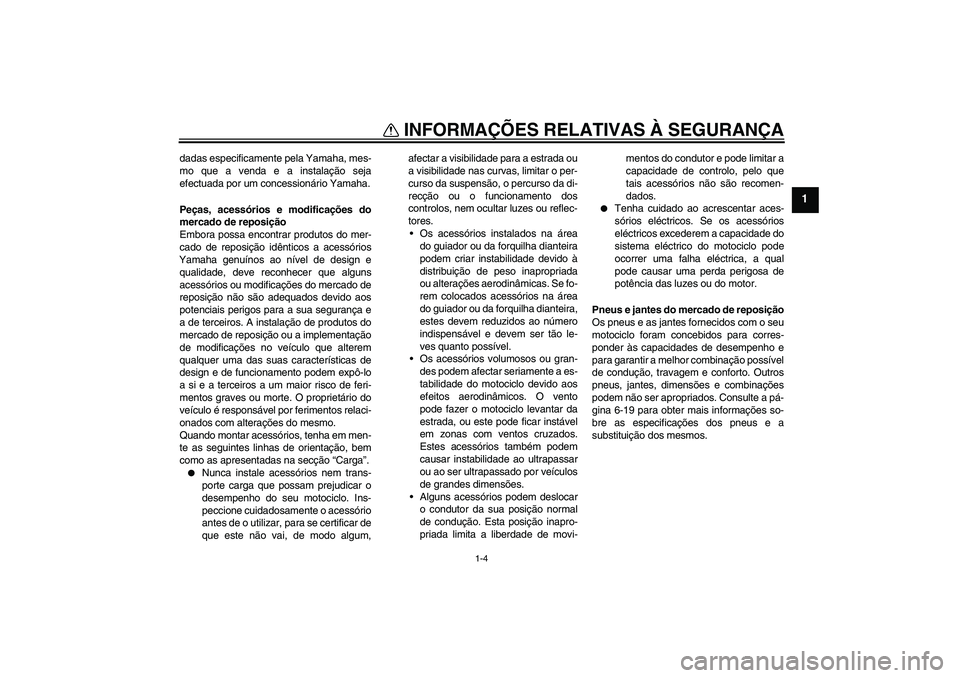

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-19 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U1CYP0P0.book Page 4 Tuesday, October 27, 2009 9:17 AM

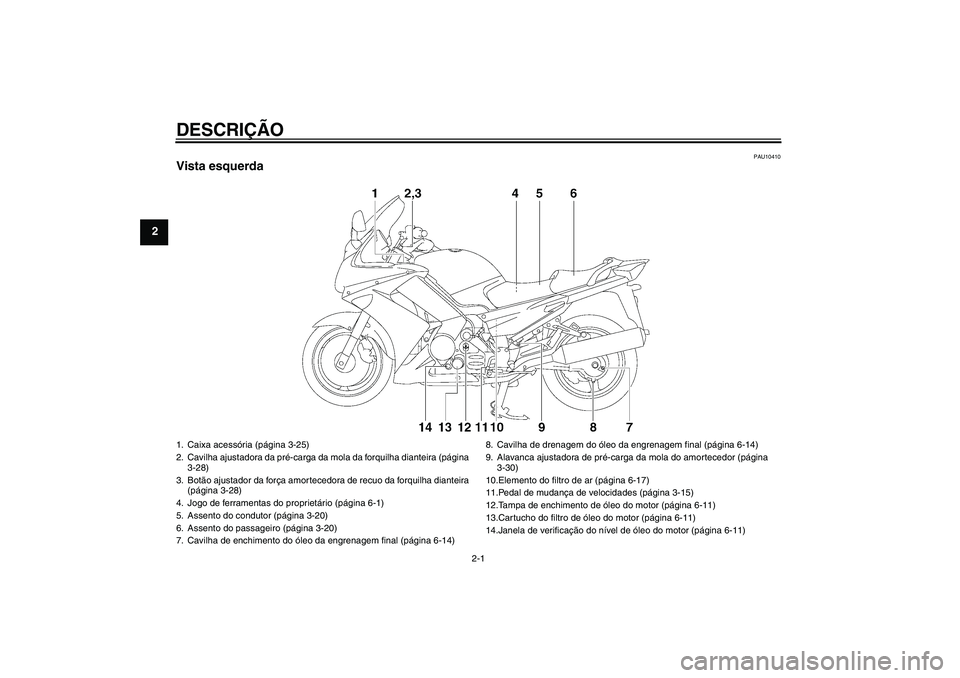

DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Caixa acessória (página 3-25)
2. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-28)
3. Botão ajustador da força amortecedora de recuo da forquilha dianteira
(página 3-28)
4. Jogo de ferramentas do proprietário (página 6-1)
5. Assento do condutor (página 3-20)
6. Assento do passageiro (página 3-20)
7. Cavilha de enchimento do óleo da engrenagem final (página 6-14)8. Cavilha de drenagem do óleo da engrenagem final (página 6-14)
9. Alavanca ajustadora de pré-carga da mola do amortecedor (página
3-30)
10.Elemento do filtro de ar (página 6-17)
11.Pedal de mudança de velocidades (página 3-15)
12.Tampa de enchimento de óleo do motor (página 6-11)
13.Cartucho do filtro de óleo do motor (página 6-11)
14.Janela de verificação do nível de óleo do motor (página 6-11)U1CYP0P0.book Page 1 Tuesday, October 27, 2009 9:17 AM

DESCRIÇÃO
2-2
2

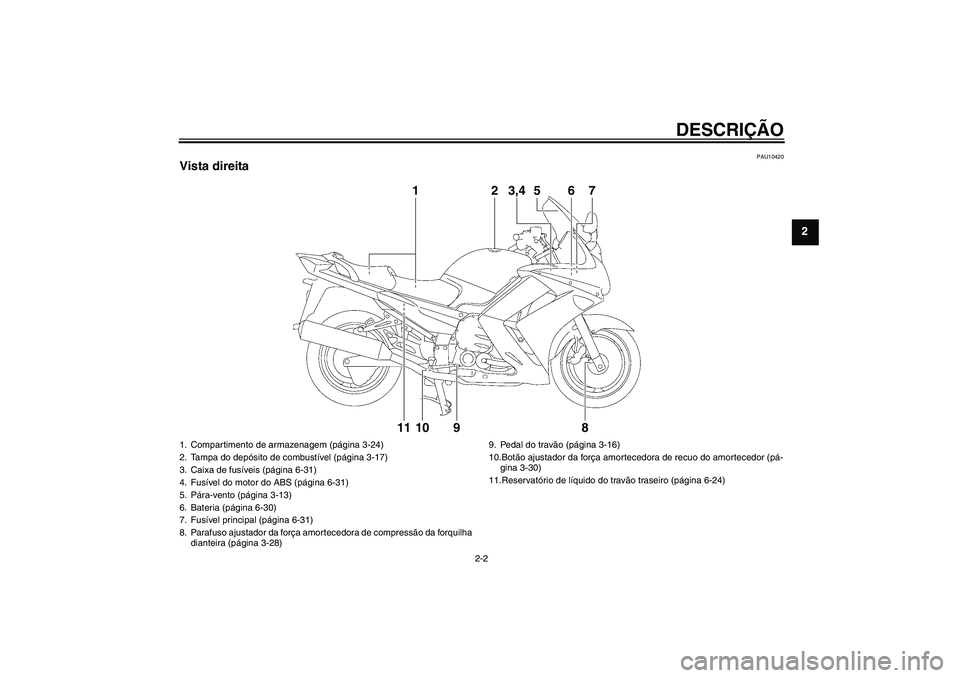

PAU10420
Vista direita
1
2
11
10
9
8
6
3,4
7
5
1. Compartimento de armazenagem (página 3-24)
2. Tampa do depósito de combustível (página 3-17)
3. Caixa de fusíveis (página 6-31)
4. Fusível do motor do ABS (página 6-31)
5. Pára-vento (página 3-13)
6. Bateria (página 6-30)
7. Fusível principal (página 6-31)
8. Parafuso ajustador da força amortecedora de compressão da forquilha
dianteira (página 3-28)9. Pedal do travão (página 3-16)
10.Botão ajustador da força amortecedora de recuo do amortecedor (pá-
gina 3-30)
11.Reservatório de líquido do travão traseiro (página 6-24)
U1CYP0P0.book Page 2 Tuesday, October 27, 2009 9:17 AM

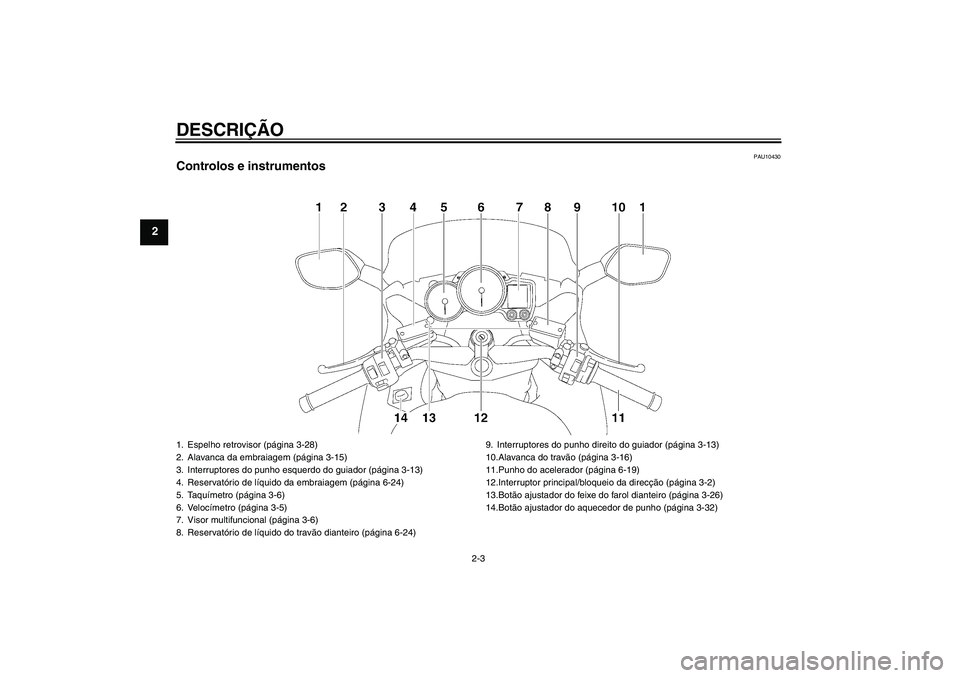

DESCRIÇÃO
2-3
2
PAU10430
Controlos e instrumentos1. Espelho retrovisor (página 3-28)
2. Alavanca da embraiagem (página 3-15)
3. Interruptores do punho esquerdo do guiador (página 3-13)
4. Reservatório de líquido da embraiagem (página 6-24)
5. Taquímetro (página 3-6)
6. Velocímetro (página 3-5)
7. Visor multifuncional (página 3-6)
8. Reservatório de líquido do travão dianteiro (página 6-24)9. Interruptores do punho direito do guiador (página 3-13)
10.Alavanca do travão (página 3-16)
11.Punho do acelerador (página 6-19)
12.Interruptor principal/bloqueio da direcção (página 3-2)
13.Botão ajustador do feixe do farol dianteiro (página 3-26)
14.Botão ajustador do aquecedor de punho (página 3-32)U1CYP0P0.book Page 3 Tuesday, October 27, 2009 9:17 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10976

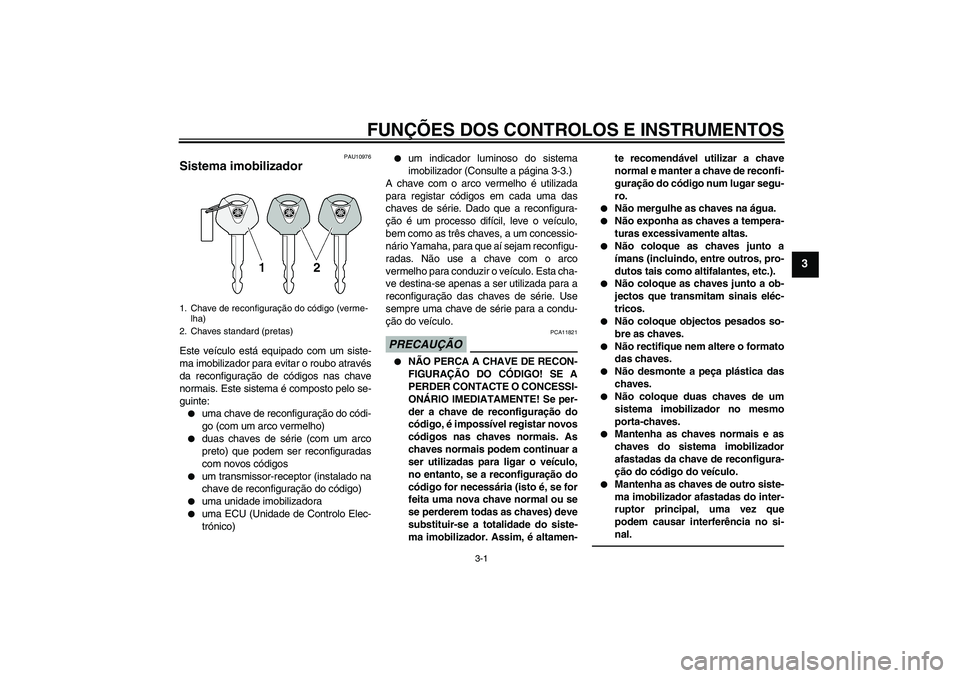

Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (Unidade de Controlo Elec-
trónico)


um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821


NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen-te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.


Não mergulhe as chaves na água.


Não exponha as chaves a tempera-
turas excessivamente altas.


Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).


Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.


Não coloque objectos pesados so-
bre as chaves.


Não rectifique nem altere o formato
das chaves.


Não desmonte a peça plástica das
chaves.


Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.


Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.


Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U1CYP0P0.book Page 1 Tuesday, October 27, 2009 9:17 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10472

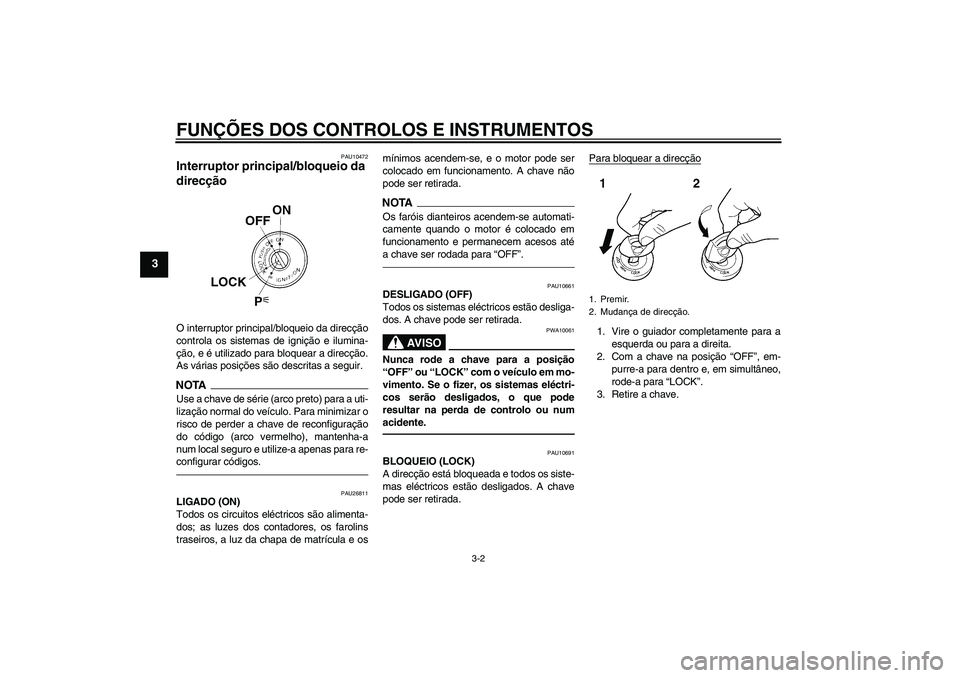

Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTA
Use a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU26811
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, os farolins
traseiros, a luz da chapa de matrícula e osmínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.
NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF”.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10691
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.
U1CYP0P0.book Page 2 Tuesday, October 27, 2009 9:17 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3

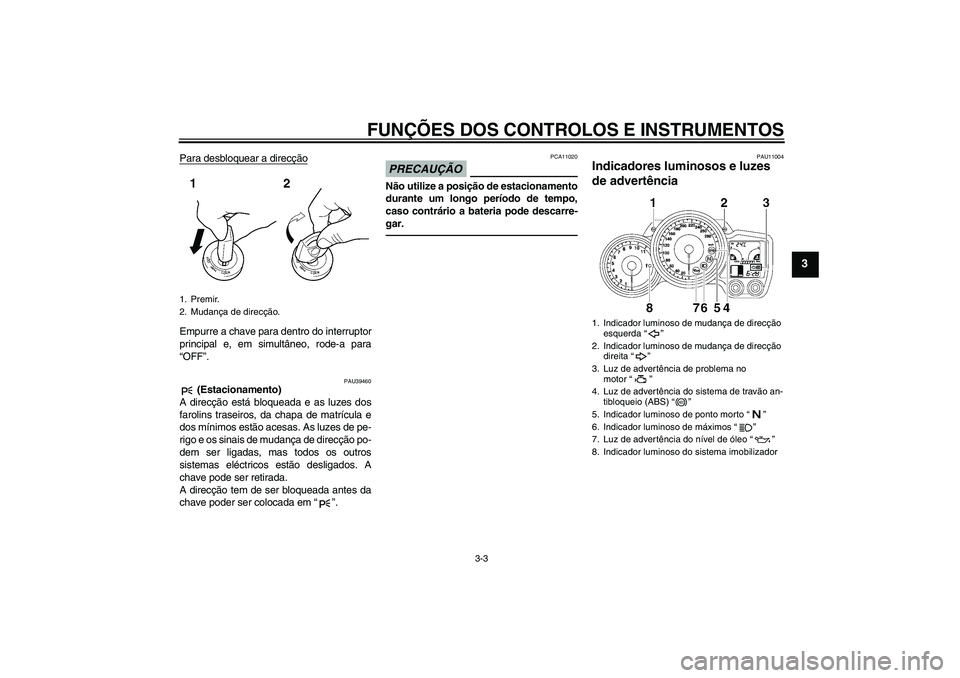

Para desbloquear a direcçãoEmpurre a chave para dentro do interruptor
principal e, em simultâneo, rode-a para
“OFF”.
PAU39460
(Estacionamento)
A direcção está bloqueada e as luzes dos
farolins traseiros, da chapa de matrícula e
dos mínimos estão acesas. As luzes de pe-
rigo e os sinais de mudança de direcção po-
dem ser ligadas, mas todos os outros
sistemas eléctricos estão desligados. A
chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em“”.
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU11004
Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direcção.
1. Indicador luminoso de mudança de direcção
esquerda“”
2. Indicador luminoso de mudança de direcção
direita“”
3. Luz de advertência de problema no
motor“”
4. Luz de advertência do sistema de travão an-
tibloqueio (ABS)“”
5. Indicador luminoso de ponto morto“”
6. Indicador luminoso de máximos“”
7. Luz de advertência do nível de óleo“”
8. Indicador luminoso do sistema imobilizador
ABS
U1CYP0P0.book Page 3 Tuesday, October 27, 2009 9:17 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11030
Indicadores luminosos de mudança de
direcção“” e“”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal

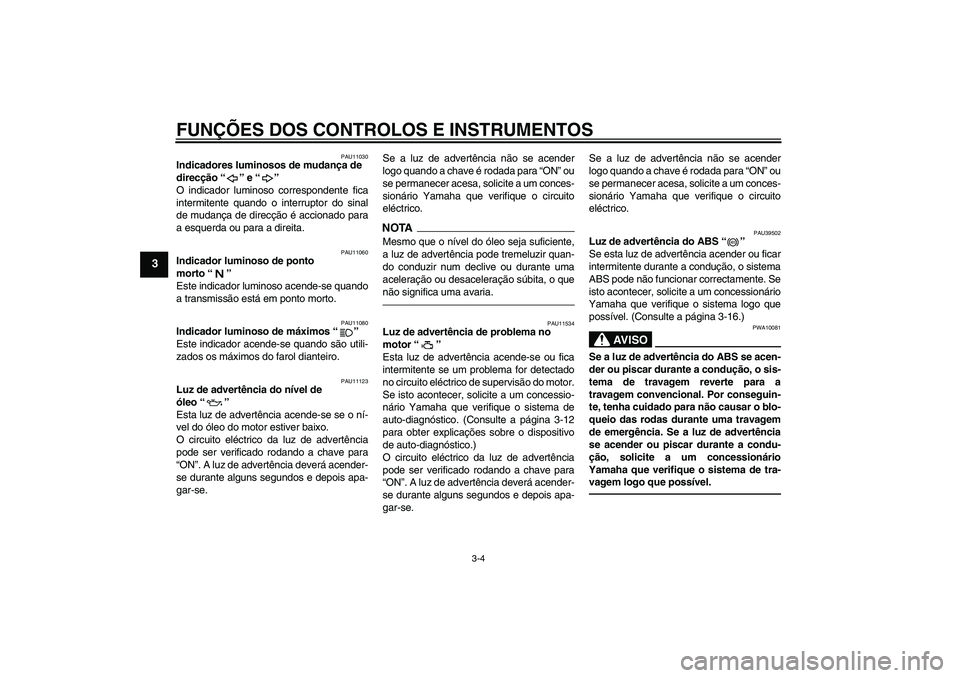

de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11060
Indicador luminoso de ponto
morto“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos“”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11123
Luz de advertência do nível de
óleo“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
NOTA
Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.
PAU11534
Luz de advertência de problema no
motor“”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-12
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU39502
Luz de advertência do ABS“”
Se esta luz de advertência acender ou ficar
intermitente durante a condução, o sistema
ABS pode não funcionar correctamente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-16.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.
ABS
U1CYP0P0.book Page 4 Tuesday, October 27, 2009 9:17 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38623
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. (Consulte a página
3-12 para obter explicações sobre o dispo-
sitivo de auto-diagnóstico.)
PAU11601

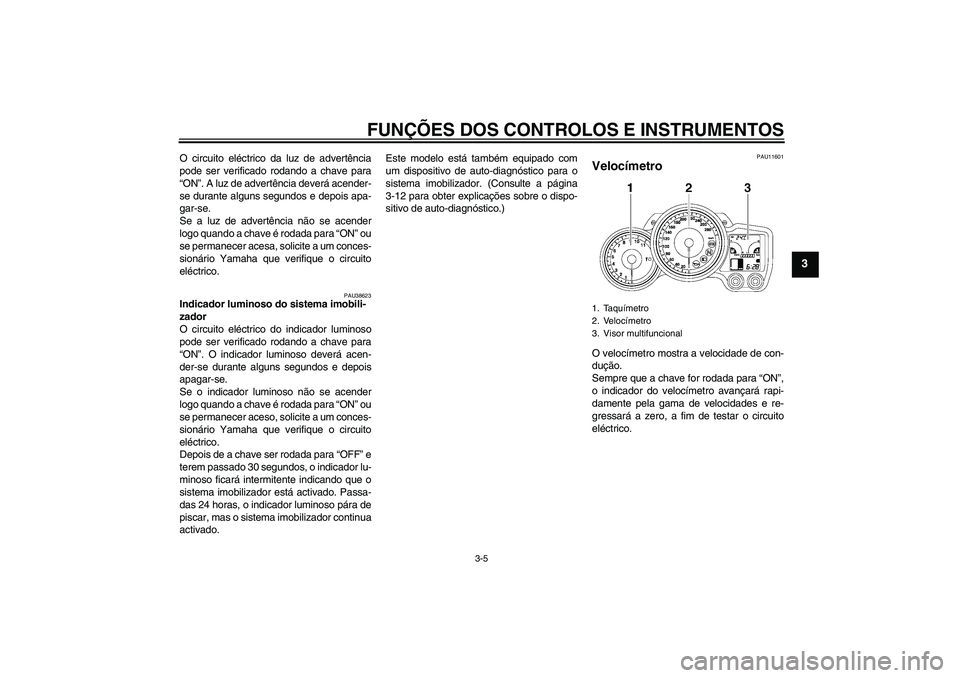

Velocímetro O velocímetro mostra a velocidade de con-
dução.
Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.1. Taquímetro
2. Velocímetro
3. Visor multifuncional
U1CYP0P0.book Page 5 Tuesday, October 27, 2009 9:17 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU11872

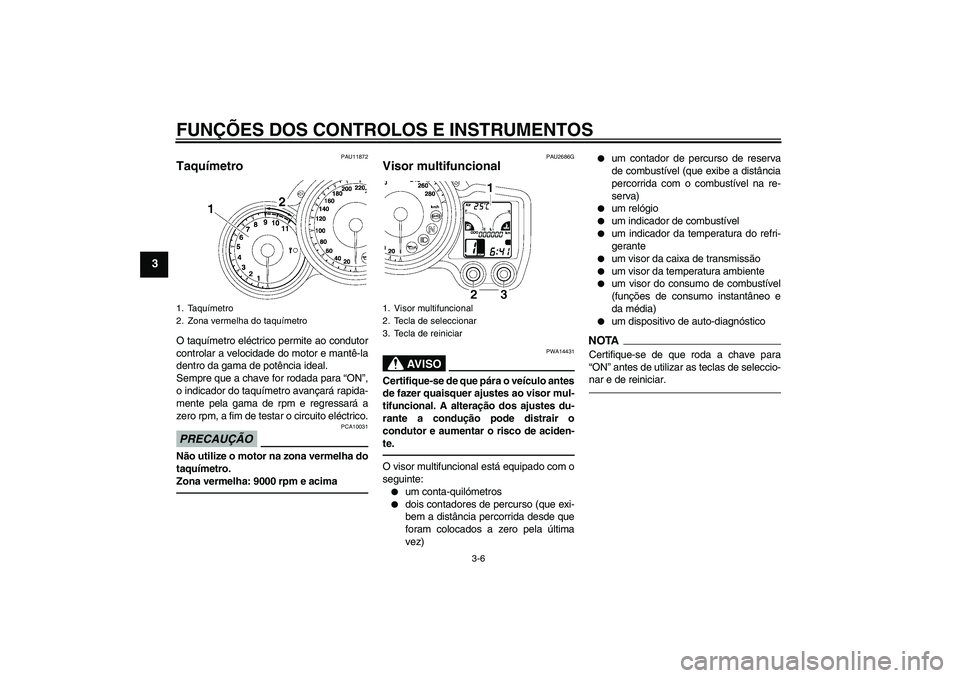

Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9000 rpm e acima
PAU2686G
Visor multifuncional
AV I S O
PWA14431
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.O visor multifuncional está equipado com o
seguinte:

um conta-quilómetros


dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)


um contador de percurso de reserva
de combustível (que exibe a distância
percorrida com o combustível na re-
serva)


um relógio


um indicador de combustível


um indicador da temperatura do refri-
gerante


um visor da caixa de transmissão


um visor da temperatura ambiente


um visor do consumo de combustível
(funções de consumo instantâneo e
da média)


um dispositivo de auto-diagnóstico
NOTA
Certifique-se de que roda a chave para
“ON” antes de utilizar as teclas de seleccio-
nar e de reiniciar.
1. Taquímetro
2. Zona vermelha do taquímetro
1. Visor multifuncional
2. Tecla de seleccionar
3. Tecla de reiniciar
U1CYP0P0.book Page 6 Tuesday, October 27, 2009 9:17 AM
