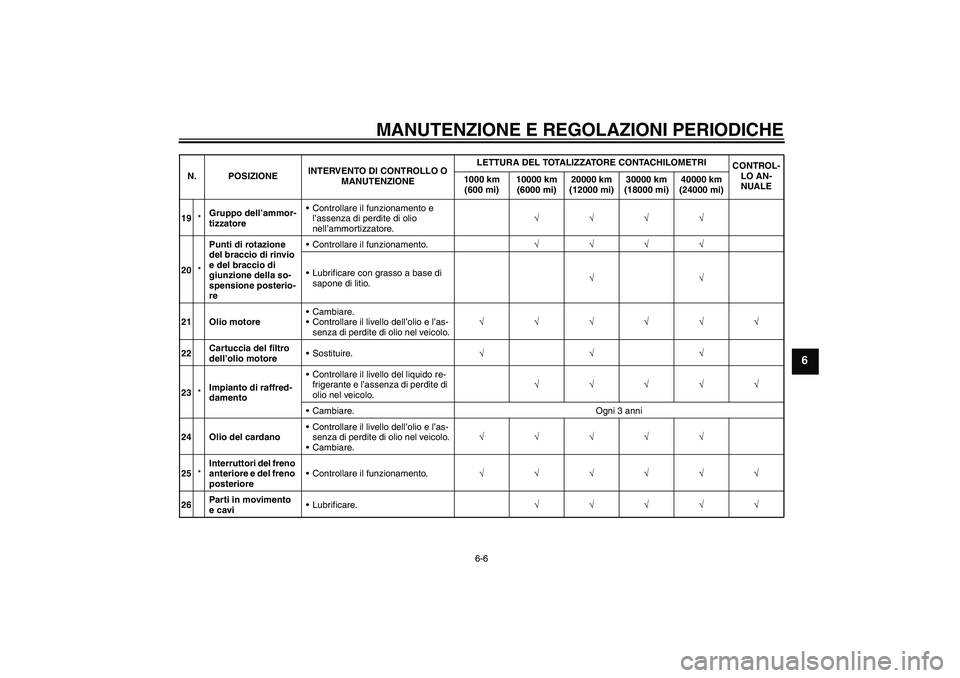

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
19*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
20*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
Lubrificare con grasso a base di
sapone di litio.√√
21 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
22Cartuccia del filtro
dell’olio motoreSostituire.√√√
23*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
24 Olio del cardanoControllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.
Cambiare.√√√√√
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
26Parti in movimento
e caviLubrificare.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CYH0H0.book Page 6 Monday, October 26, 2009 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU17670
NOTA

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni ed il liquido frizione per portarli al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido dei freni ed il liquido frizione.
Sostituire i tubi flessibili dei freni e della frizione ogni quattro anni, e se sono fessurati o danneggiati.
27*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
28*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1CYH0H0.book Page 7 Monday, October 26, 2009 9:40 AM

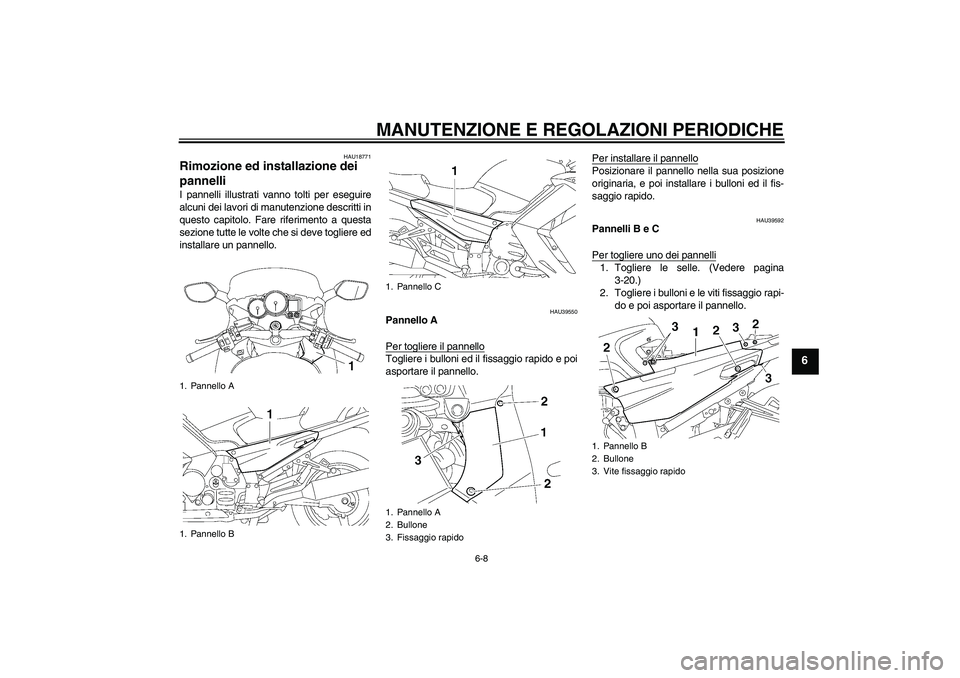

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU39550
Pannello A
Per togliere il pannelloTogliere i bulloni ed il fissaggio rapido e poi
asportare il pannello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e poi installare i bulloni ed il fis-
saggio rapido.
HAU39592
Pannelli B e C
Per togliere uno dei pannelli1. Togliere le selle. (Vedere pagina
3-20.)
2. Togliere i bulloni e le viti fissaggio rapi-
do e poi asportare il pannello.
1. Pannello A
1. Pannello B
1. Pannello C
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Pannello B
2. Bullone
3. Vite fissaggio rapido
U1CYH0H0.book Page 8 Monday, October 26, 2009 9:40 AM

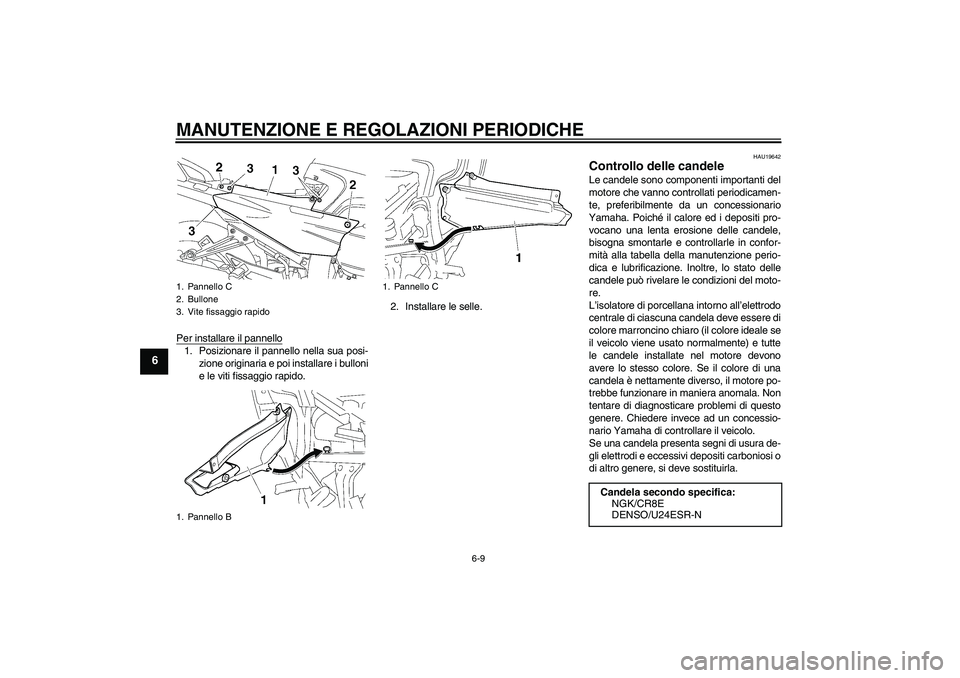

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare i bulloni
e le viti fissaggio rapido.2. Installare le selle.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
1. Pannello C
2. Bullone
3. Vite fissaggio rapido
1. Pannello B
1. Pannello C
Candela secondo specifica:
NGK/CR8E
DENSO/U24ESR-N
U1CYH0H0.book Page 9 Monday, October 26, 2009 9:40 AM

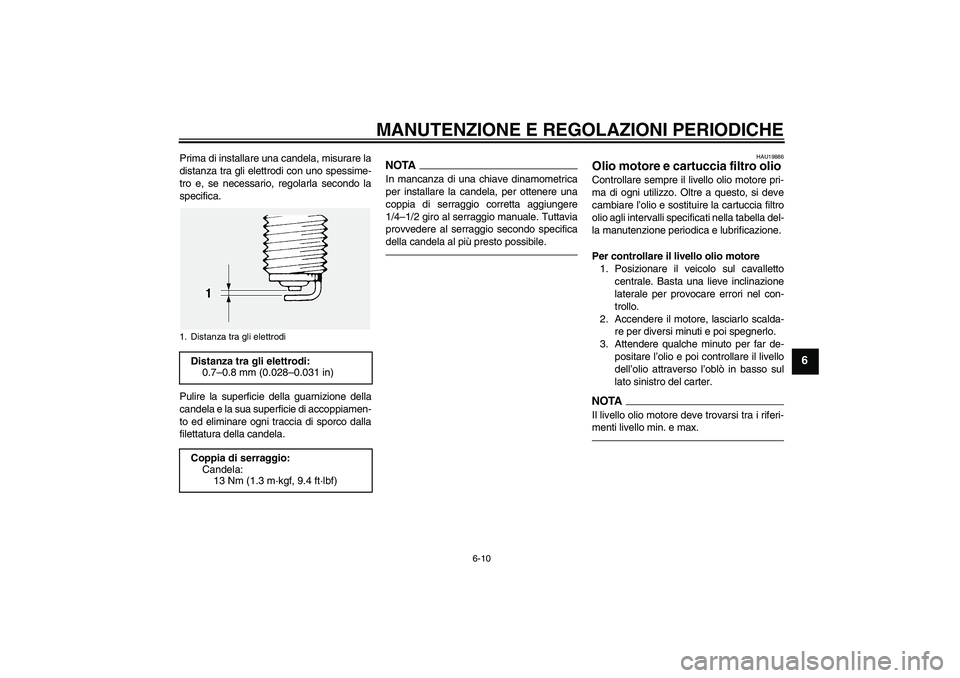

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU19886
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CYH0H0.book Page 10 Monday, October 26, 2009 9:40 AM

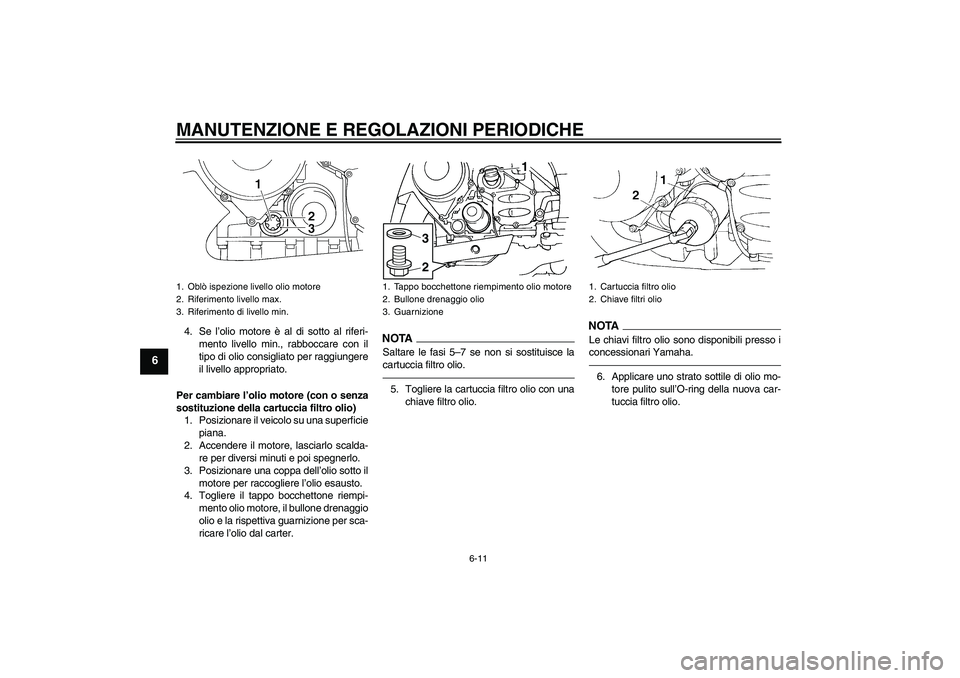

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
2. Bullone drenaggio olio
3. Guarnizione
1
2
3
1. Cartuccia filtro olio
2. Chiave filtri olio
U1CYH0H0.book Page 11 Monday, October 26, 2009 9:40 AM

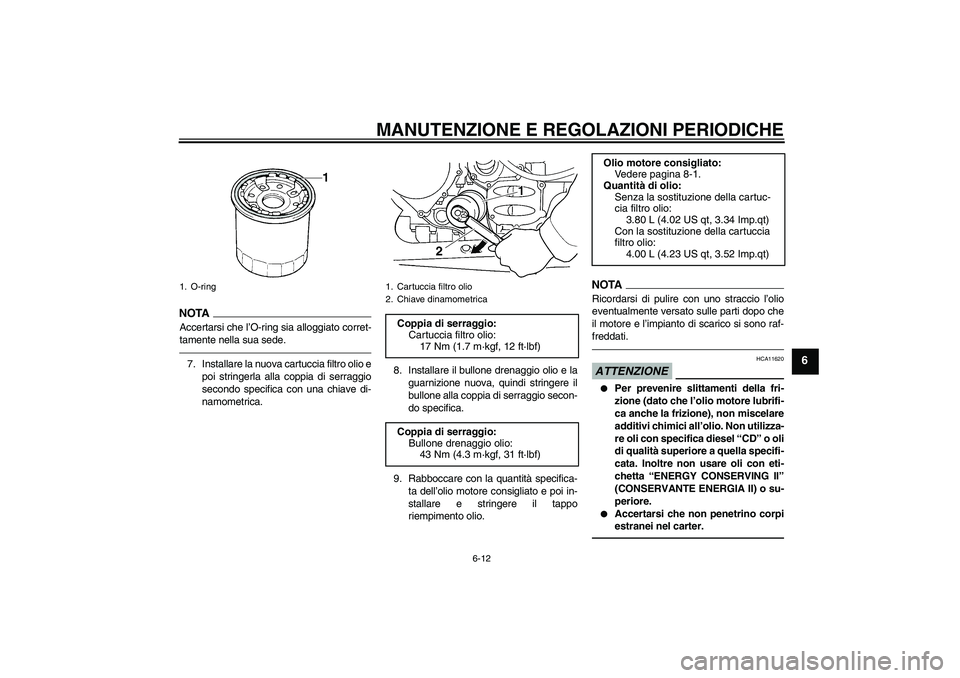

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.7. Installare la nuova cartuccia filtro olio e
poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-
namometrica.8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
1. O-ring
1. Cartuccia filtro olio
2. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1CYH0H0.book Page 12 Monday, October 26, 2009 9:40 AM

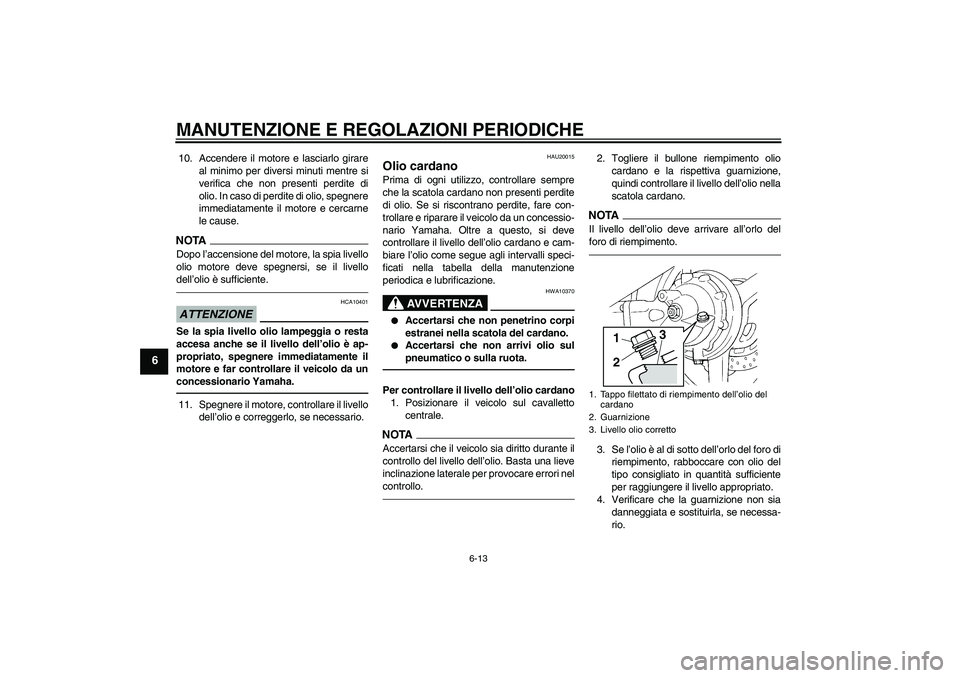

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU20015
Olio cardano Prima di ogni utilizzo, controllare sempre
che la scatola cardano non presenti perdite
di olio. Se si riscontrano perdite, fare con-
trollare e riparare il veicolo da un concessio-
nario Yamaha. Oltre a questo, si deve
controllare il livello dell’olio cardano e cam-
biare l’olio come segue agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
AVVERTENZA
HWA10370


Accertarsi che non penetrino corpi
estranei nella scatola del cardano.


Accertarsi che non arrivi olio sul
pneumatico o sulla ruota.
Per controllare il livello dell’olio cardano
1. Posizionare il veicolo sul cavalletto
centrale.NOTAAccertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nel
controllo.
2. Togliere il bullone riempimento olio
cardano e la rispettiva guarnizione,
quindi controllare il livello dell’olio nella
scatola cardano.NOTAIl livello dell’olio deve arrivare all’orlo del
foro di riempimento.3. Se l’olio è al di sotto dell’orlo del foro di
riempimento, rabboccare con olio del
tipo consigliato in quantità sufficiente
per raggiungere il livello appropriato.
4. Verificare che la guarnizione non sia
danneggiata e sostituirla, se necessa-
rio.1. Tappo filettato di riempimento dell’olio del
cardano
2. Guarnizione
3. Livello olio corretto
3
21
U1CYH0H0.book Page 13 Monday, October 26, 2009 9:40 AM

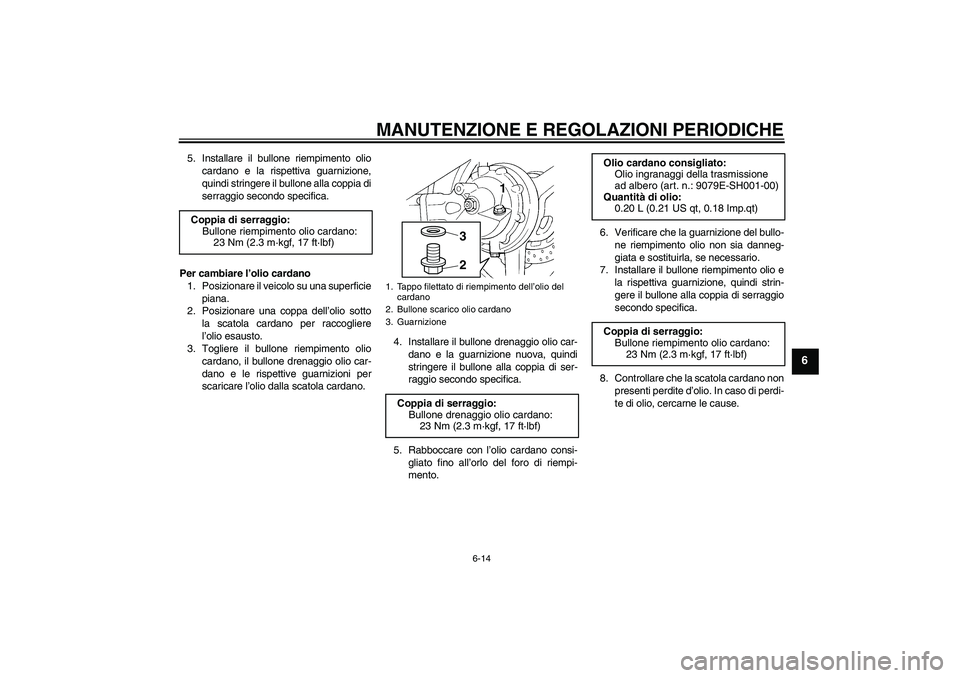

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
5. Installare il bullone riempimento olio
cardano e la rispettiva guarnizione,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
Per cambiare l’olio cardano
1. Posizionare il veicolo su una superficie
piana.
2. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.
3. Togliere il bullone riempimento olio
cardano, il bullone drenaggio olio car-
dano e le rispettive guarnizioni per
scaricare l’olio dalla scatola cardano.4. Installare il bullone drenaggio olio car-
dano e la guarnizione nuova, quindi
stringere il bullone alla coppia di ser-
raggio secondo specifica.
5. Rabboccare con l’olio cardano consi-
gliato fino all’orlo del foro di riempi-
mento.6. Verificare che la guarnizione del bullo-
ne riempimento olio non sia danneg-
giata e sostituirla, se necessario.
7. Installare il bullone riempimento olio e
la rispettiva guarnizione, quindi strin-
gere il bullone alla coppia di serraggio
secondo specifica.
8. Controllare che la scatola cardano non
presenti perdite d’olio. In caso di perdi-
te di olio, cercarne le cause. Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Tappo filettato di riempimento dell’olio del
cardano
2. Bullone scarico olio cardano
3. Guarnizione
Coppia di serraggio:
Bullone drenaggio olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
11
2
3
Olio cardano consigliato:
Olio ingranaggi della trasmissione
ad albero (art. n.: 9079E-SH001-00)
Quantità di olio:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1CYH0H0.book Page 14 Monday, October 26, 2009 9:40 AM

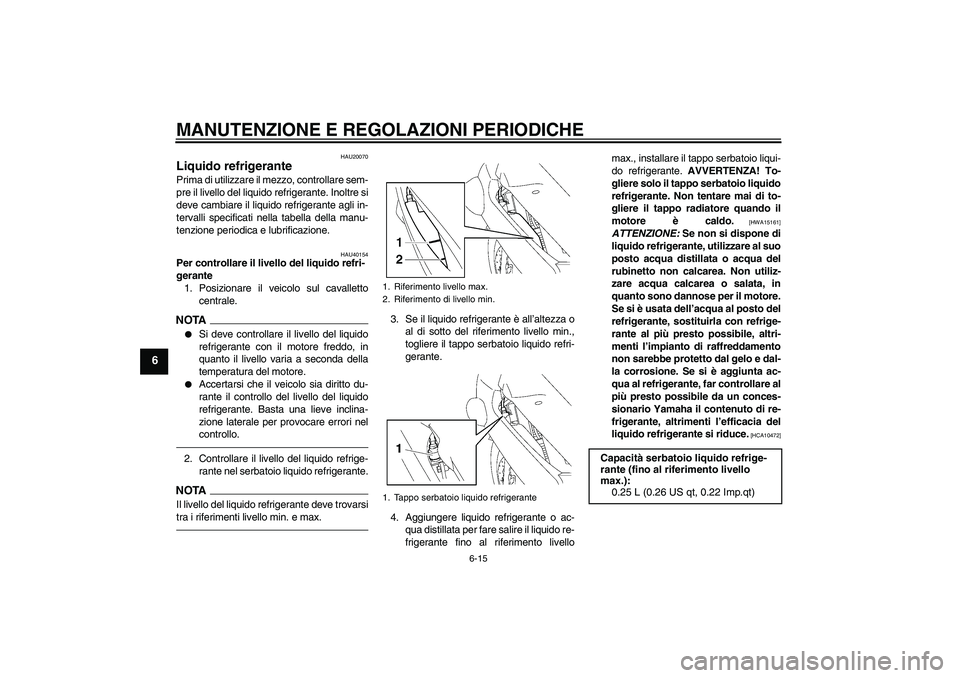

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU40154
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo sul cavalletto
centrale.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante.
4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido re-
frigerante fino al riferimento livellomax., installare il tappo serbatoio liqui-
do refrigerante. AVVERTENZA! To-
gliere solo il tappo serbatoio liquido
refrigerante. Non tentare mai di to-
gliere il tappo radiatore quando il
motore è caldo.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in
quanto sono dannose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti l’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10472]
1. Riferimento livello max.
2. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1CYH0H0.book Page 15 Monday, October 26, 2009 9:40 AM
