YAMAHA FJR1300A 2010 Manuale duso (in Italian)

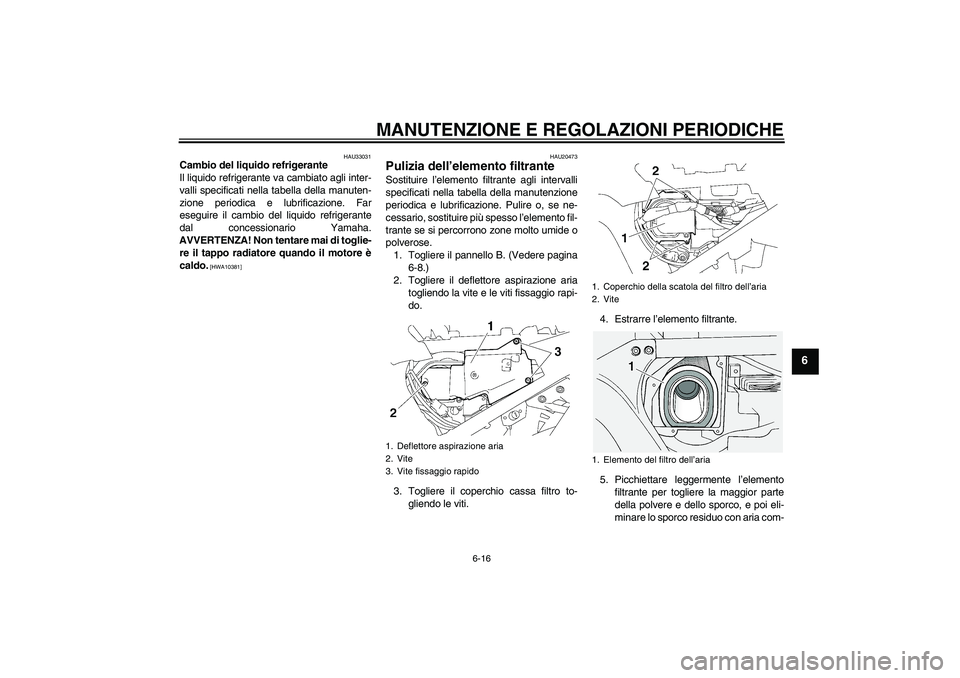

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10381]HAU20473
Pulizia dell’elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Pulire o, se ne-
cessario, sostituire più spesso l’elemento fil-
trante se si percorrono zone molto umide o
polverose.
1. Togliere il pannello B. (Vedere pagina
6-8.)
2. Togliere il deflettore aspirazione aria
togliendo la vite e le viti fissaggio rapi-
do.
3. Togliere il coperchio cassa filtro to-
gliendo le viti.4. Estrarre l’elemento filtrante.
5. Picchiettare leggermente l’elemento
filtrante per togliere la maggior parte
della polvere e dello sporco, e poi eli-
minare lo sporco residuo con aria com-1. Deflettore aspirazione aria
2. Vite
3. Vite fissaggio rapido
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
U1CYH0H0.book Page 16 Monday, October 26, 2009 9:40 AM

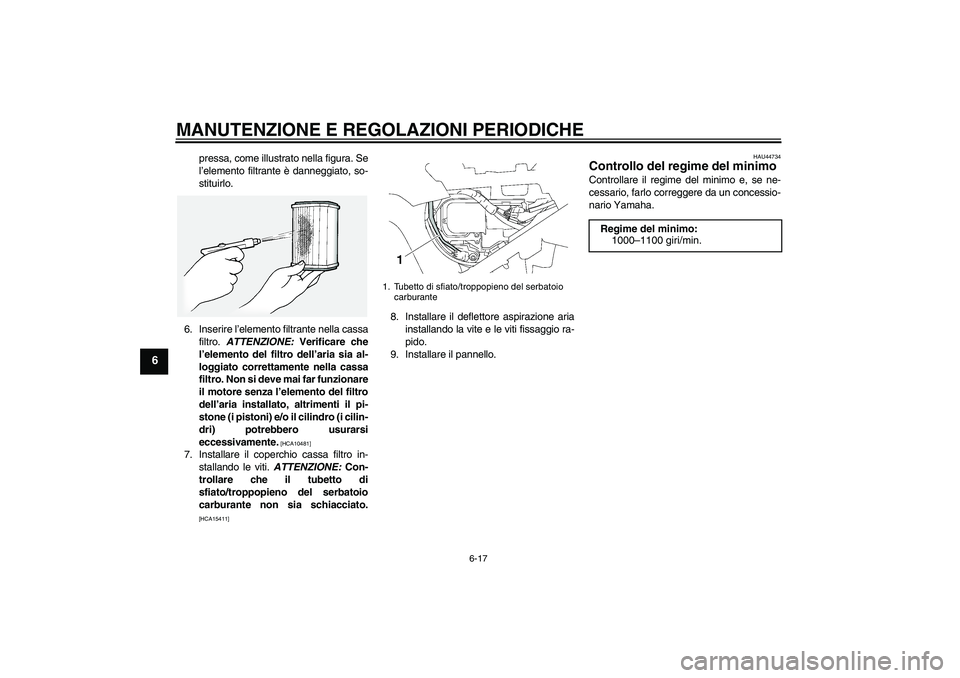

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
pressa, come illustrato nella figura. Se
l’elemento filtrante è danneggiato, so-
stituirlo.
6. Inserire l’elemento filtrante nella cassa
filtro. ATTENZIONE: Verificare che
l’elemento del filtro dell’aria sia al-
loggiato correttamente nella cassa
filtro. Non si deve mai far funzionare
il motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsi
eccessivamente.
[HCA10481]
7. Installare il coperchio cassa filtro in-
stallando le viti. ATTENZIONE: Con-
trollare che il tubetto di
sfiato/troppopieno del serbatoio
carburante non sia schiacciato.
[HCA15411]
8. Installare il deflettore aspirazione aria
installando la vite e le viti fissaggio ra-
pido.
9. Installare il pannello.
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
Regime del minimo:
1000–1100 giri/min.
U1CYH0H0.book Page 17 Monday, October 26, 2009 9:40 AM

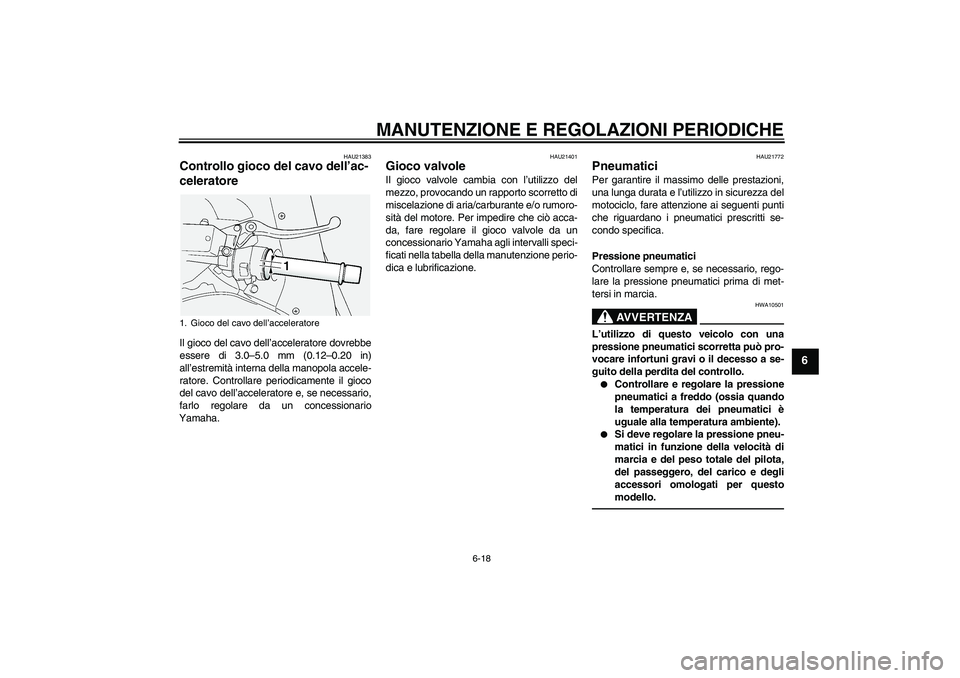

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU21383
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
del cavo dell’acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
1. Gioco del cavo dell’acceleratore
U1CYH0H0.book Page 18 Monday, October 26, 2009 9:40 AM

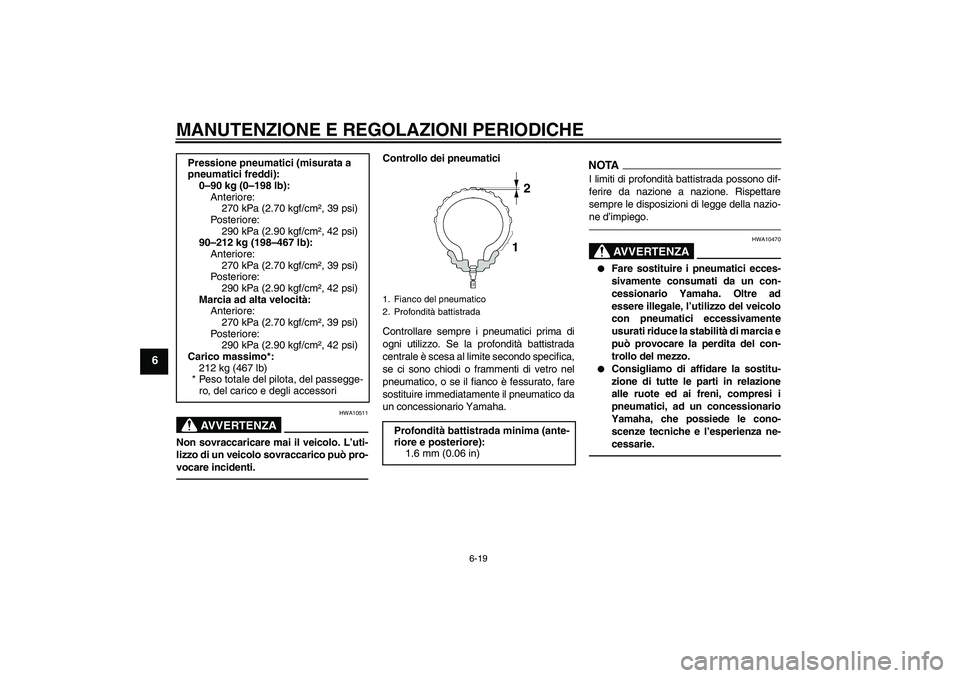

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
90–212 kg (198–467 lb):
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
212 kg (467 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U1CYH0H0.book Page 19 Monday, October 26, 2009 9:40 AM

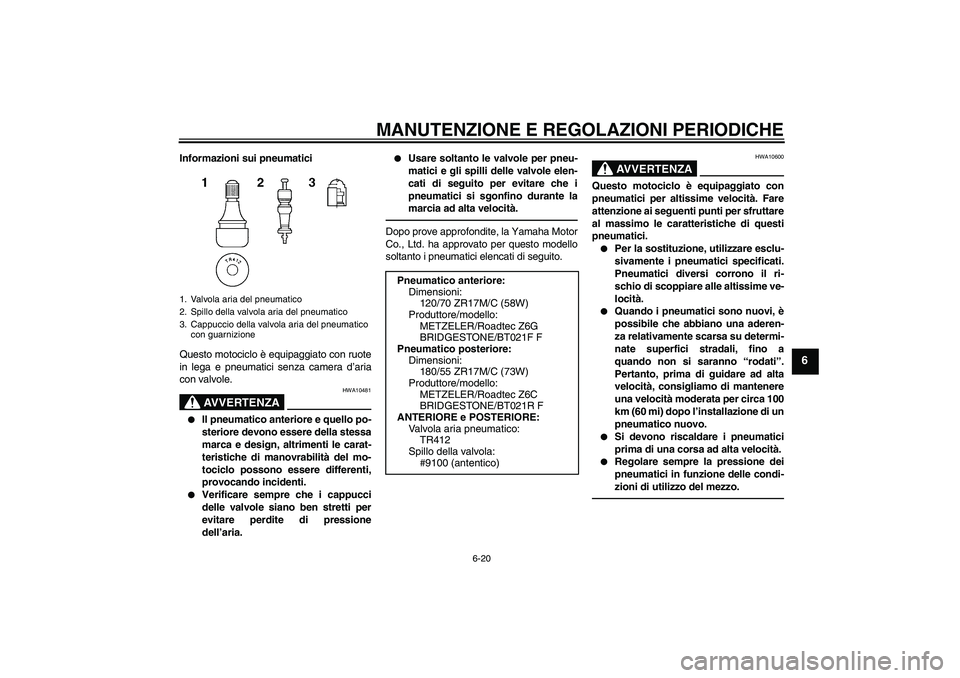

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U1CYH0H0.book Page 20 Monday, October 26, 2009 9:40 AM

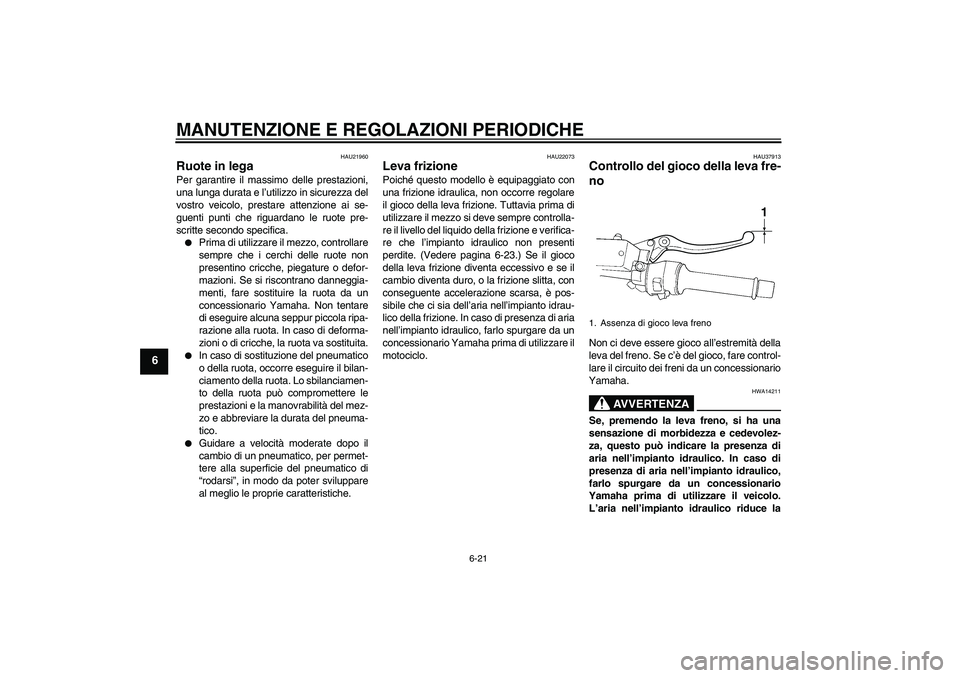

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22073
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-23.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare il
motociclo.
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la1. Assenza di gioco leva freno
1
U1CYH0H0.book Page 21 Monday, October 26, 2009 9:40 AM

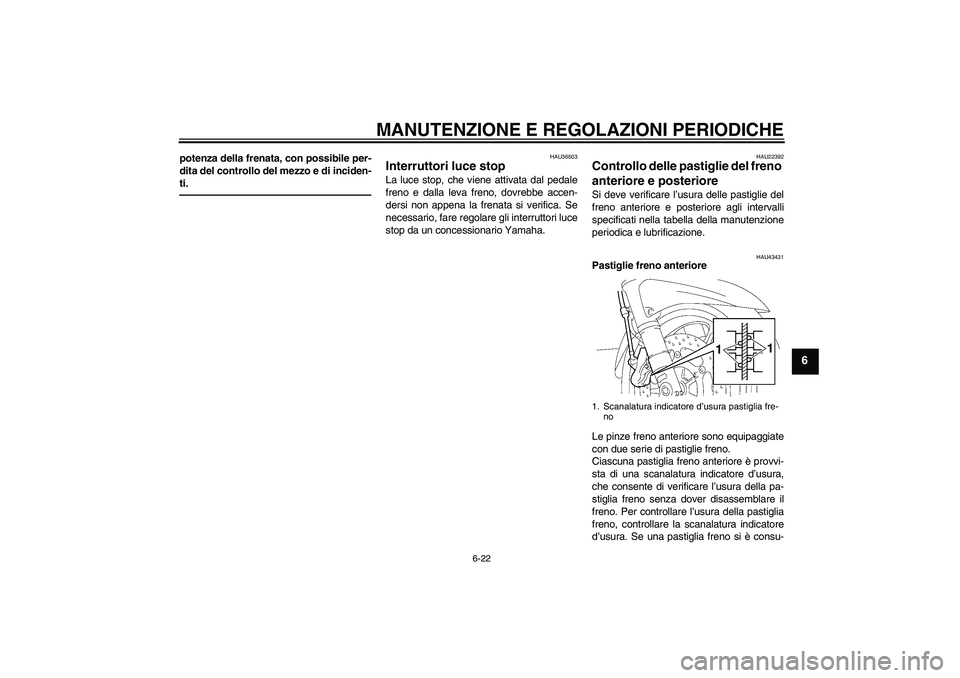

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
HAU36503
Interruttori luce stop La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
HAU22392
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43431
Pastiglie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
U1CYH0H0.book Page 22 Monday, October 26, 2009 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6

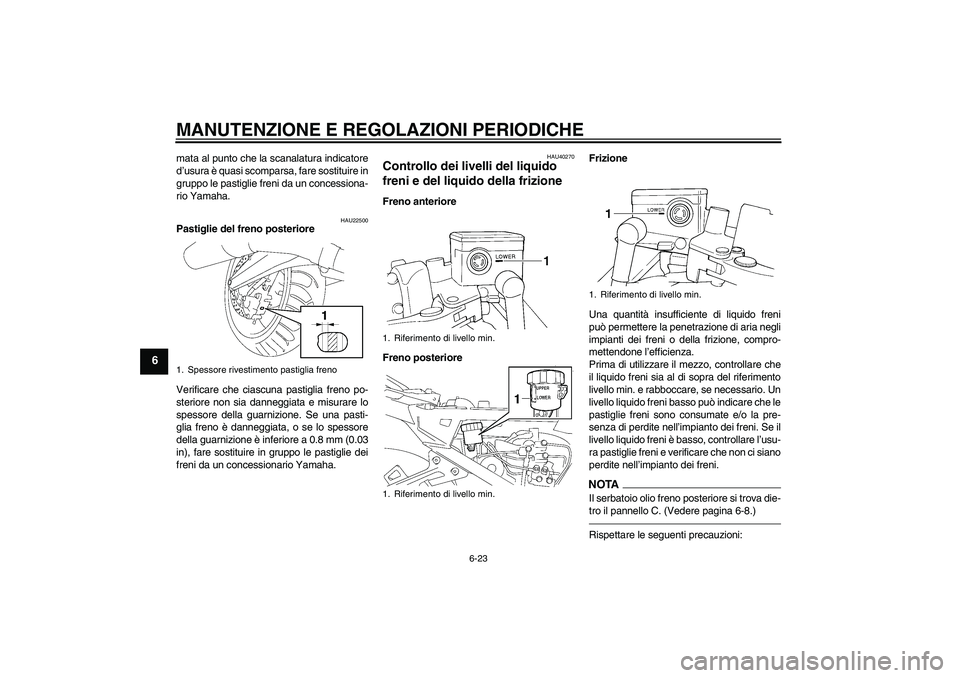

mata al punto che la scanalatura indicatore
d’usura è quasi scomparsa, fare sostituire in
gruppo le pastiglie freni da un concessiona-
rio Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU40270
Controllo dei livelli del liquido
freni e del liquido della frizione Freno anteriore
Freno posterioreFrizione
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria negli
impianti dei freni o della frizione, compro-
mettendone l’efficienza.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.
NOTAIl serbatoio olio freno posteriore si trova die-
tro il pannello C. (Vedere pagina 6-8.)Rispettare le seguenti precauzioni:
1. Spessore rivestimento pastiglia freno
1. Riferimento di livello min.
1. Riferimento di livello min.
1. Riferimento di livello min.
U1CYH0H0.book Page 23 Monday, October 26, 2009 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6

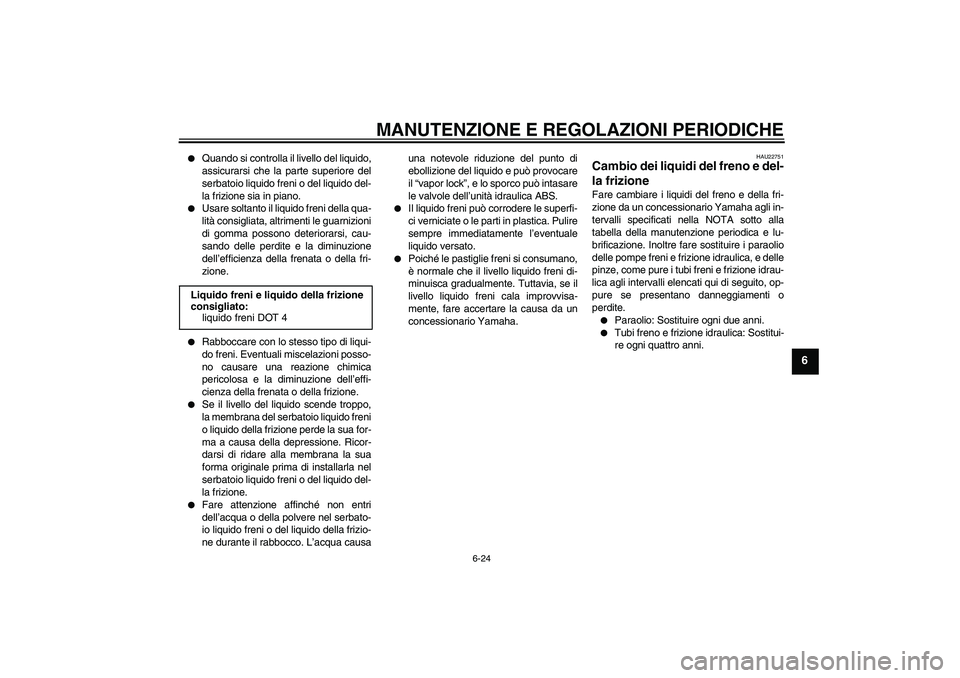

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni o del liquido del-
la frizione sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.


Se il livello del liquido scende troppo,
la membrana del serbatoio liquido freni
o liquido della frizione perde la sua for-
ma a causa della depressione. Ricor-
darsi di ridare alla membrana la sua
forma originale prima di installarla nel
serbatoio liquido freni o del liquido del-
la frizione.


Fare attenzione affinché non entri
dell’acqua o della polvere nel serbato-
io liquido freni o del liquido della frizio-
ne durante il rabbocco. L’acqua causauna notevole riduzione del punto di
ebollizione del liquido e può provocare
il “vapor lock”, e lo sporco può intasare
le valvole dell’unità idraulica ABS.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22751
Cambio dei liquidi del freno e del-
la frizione Fare cambiare i liquidi del freno e della fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA sotto alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freni e frizione idraulica, e delle
pinze, come pure i tubi freni e frizione idrau-
lica agli intervalli elencati qui di seguito, op-
pure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno e frizione idraulica: Sostitui-
re ogni quattro anni. Liquido freni e liquido della frizione
consigliato:
liquido freni DOT 4
U1CYH0H0.book Page 24 Monday, October 26, 2009 9:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6

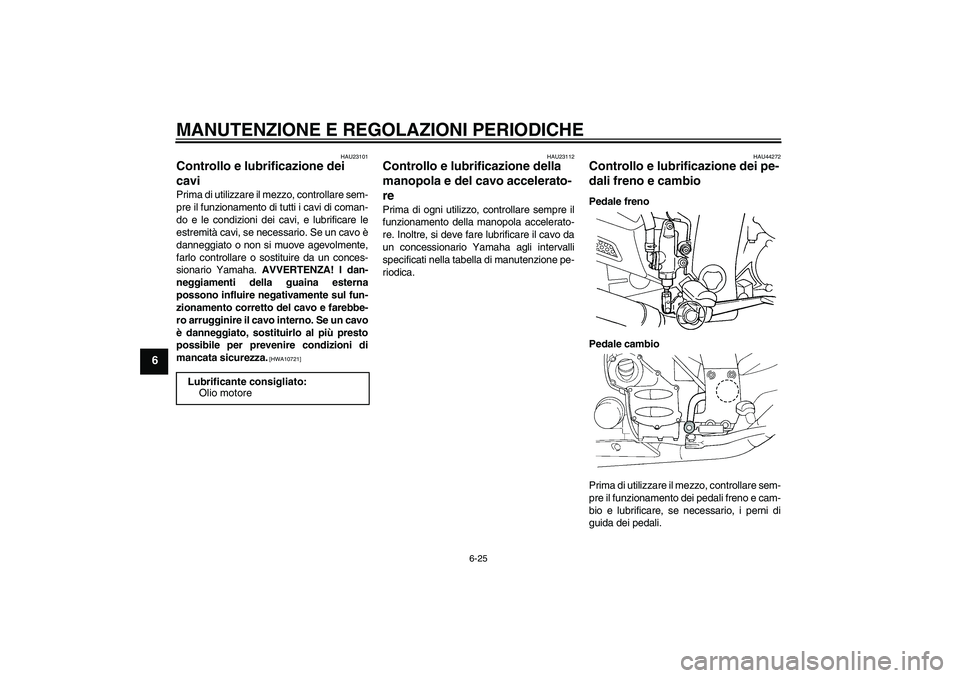

HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]HAU23112
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
HAU44272
Controllo e lubrificazione dei pe-
dali freno e cambio Pedale freno
Pedale cambio
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Olio motore
U1CYH0H0.book Page 25 Monday, October 26, 2009 9:40 AM
