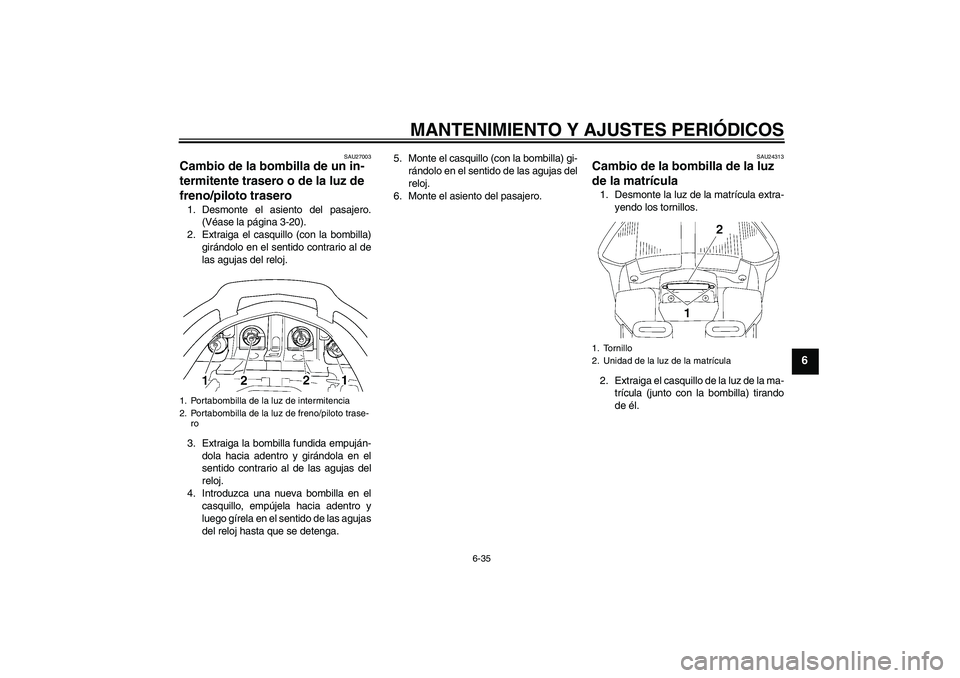

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
SAU27003
Cambio de la bombilla de un in-
termitente trasero o de la luz de
freno/piloto trasero 1. Desmonte el asiento del pasajero.
(Véase la página 3-20).
2. Extraiga el casquillo (con la bombilla)
girándolo en el sentido contrario al de
las agujas del reloj.
3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.5. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
6. Monte el asiento del pasajero.
SAU24313
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la luz de la matrícula extra-
yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma-
trícula (junto con la bombilla) tirando
de él.
1. Portabombilla de la luz de intermitencia
2. Portabombilla de la luz de freno/piloto trase-
ro
1. Tornillo
2. Unidad de la luz de la matrícula
U1CYS1S0.book Page 35 Tuesday, July 20, 2010 9:19 AM
Page 92 of 108

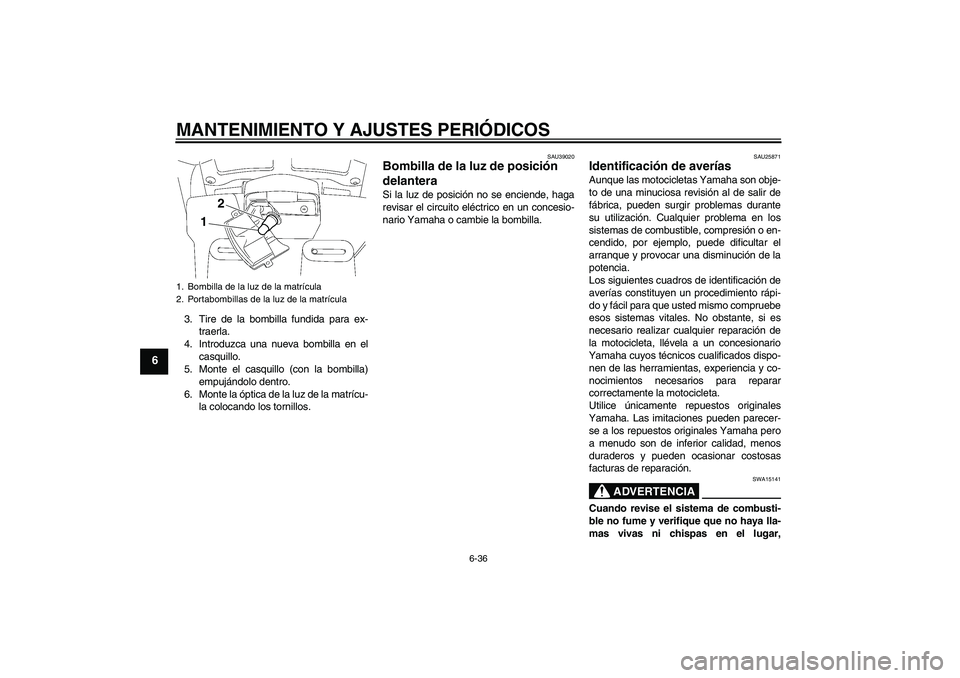

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
6
3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte la óptica de la luz de la matrícu-
la colocando los tornillos.
SAU39020
Bombilla de la luz de posición
delantera Si la luz de posición no se enciende, haga
revisar el circuito eléctrico en un concesio-
nario Yamaha o cambie la bombilla.
SAU25871
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
1. Bombilla de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
1
2
U1CYS1S0.book Page 36 Tuesday, July 20, 2010 9:19 AM
Page 93 of 108
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
6
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
U1CYS1S0.book Page 37 Tuesday, July 20, 2010 9:19 AM
Page 94 of 108
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
6
SAU42502
Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U1CYS1S0.book Page 38 Tuesday, July 20, 2010 9:19 AM
Page 95 of 108
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-39
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1040
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U1CYS1S0.book Page 39 Tuesday, July 20, 2010 9:19 AM
Page 96 of 108

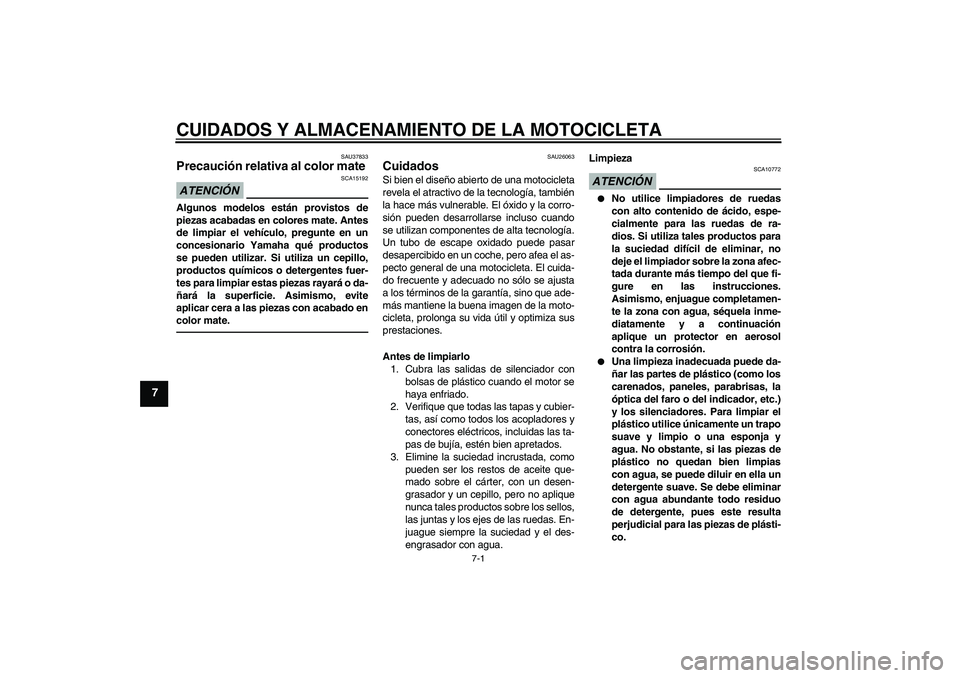

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU26063
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua.Limpieza
ATENCIÓN
SCA10772
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
U1CYS1S0.book Page 1 Tuesday, July 20, 2010 9:19 AM
Page 97 of 108

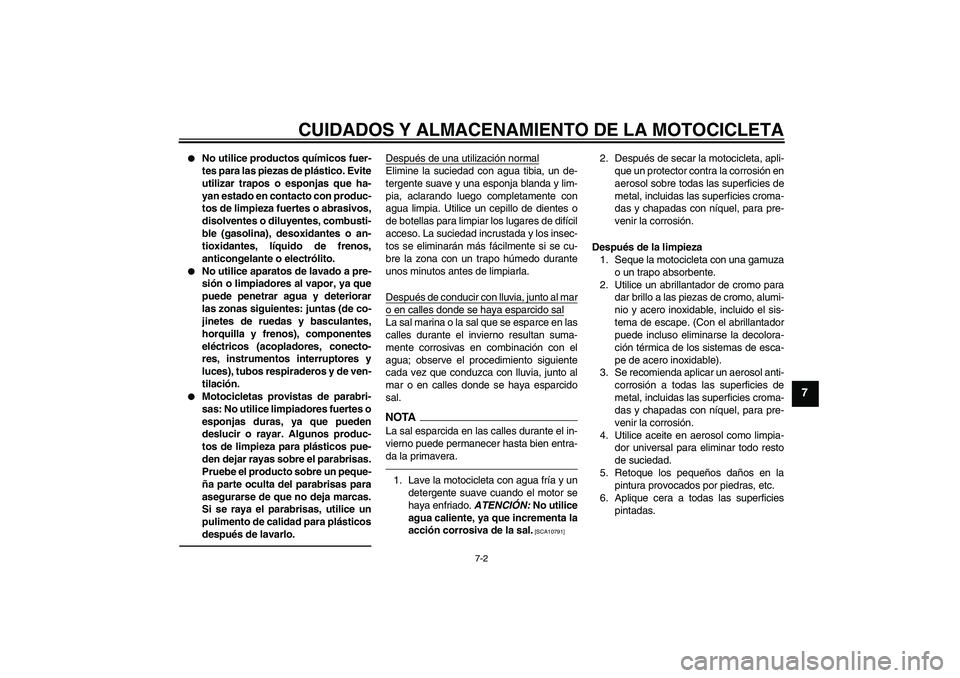

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
3. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
U1CYS1S0.book Page 2 Tuesday, July 20, 2010 9:19 AM
Page 98 of 108
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7

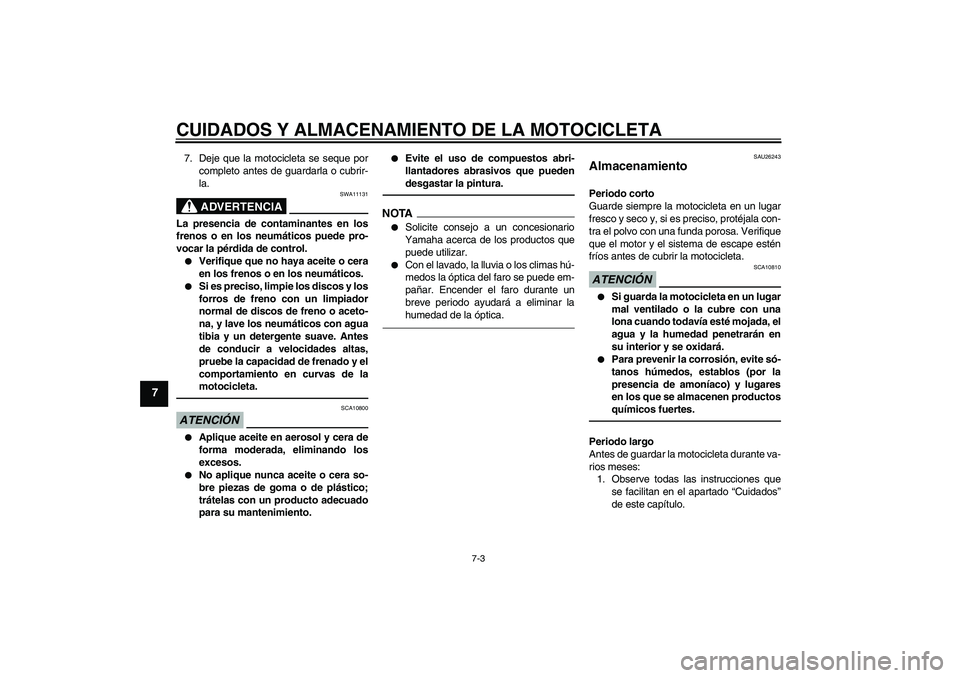

7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26243
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U1CYS1S0.book Page 3 Tuesday, July 20, 2010 9:19 AM
Page 99 of 108
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7

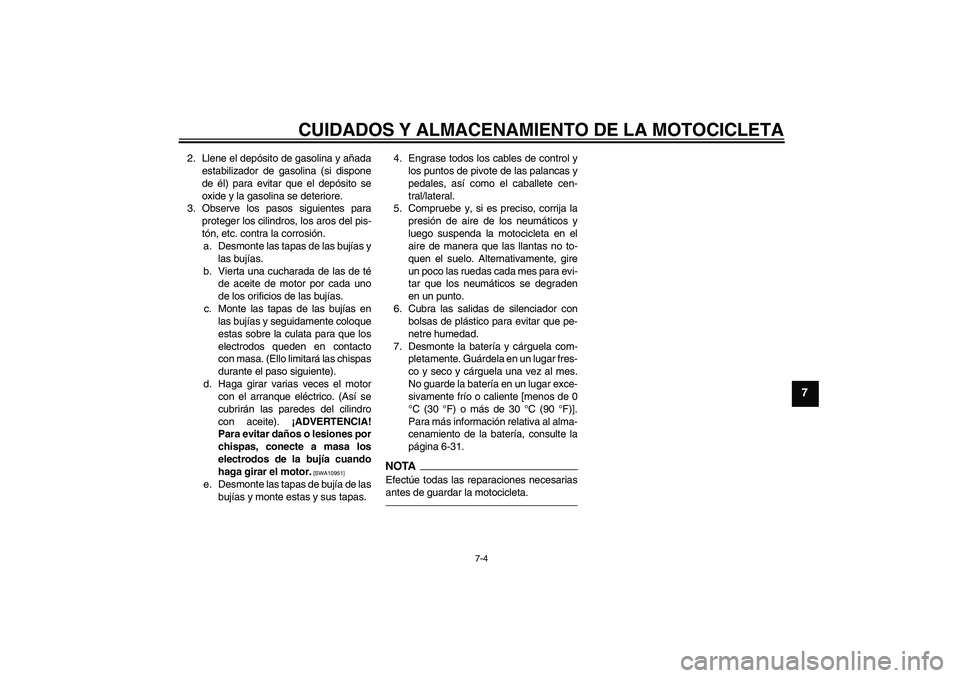

2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-31.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U1CYS1S0.book Page 4 Tuesday, July 20, 2010 9:19 AM
Page 100 of 108

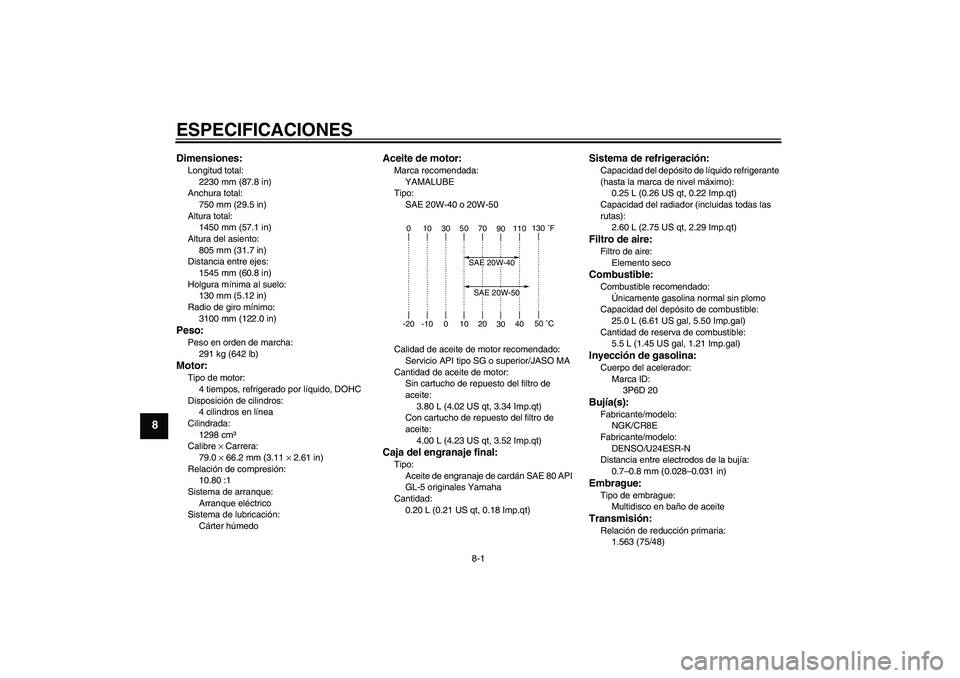

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura del asiento:
805 mm (31.7 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
3100 mm (122.0 in)Peso:Peso en orden de marcha:
291 kg (642 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en línea
Cilindrada:
1298 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.80 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán SAE 80 API
GL-5 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible:
5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
3P6D 20Bujía(s):Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.563 (75/48)
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1CYS1S0.book Page 1 Tuesday, July 20, 2010 9:19 AM
