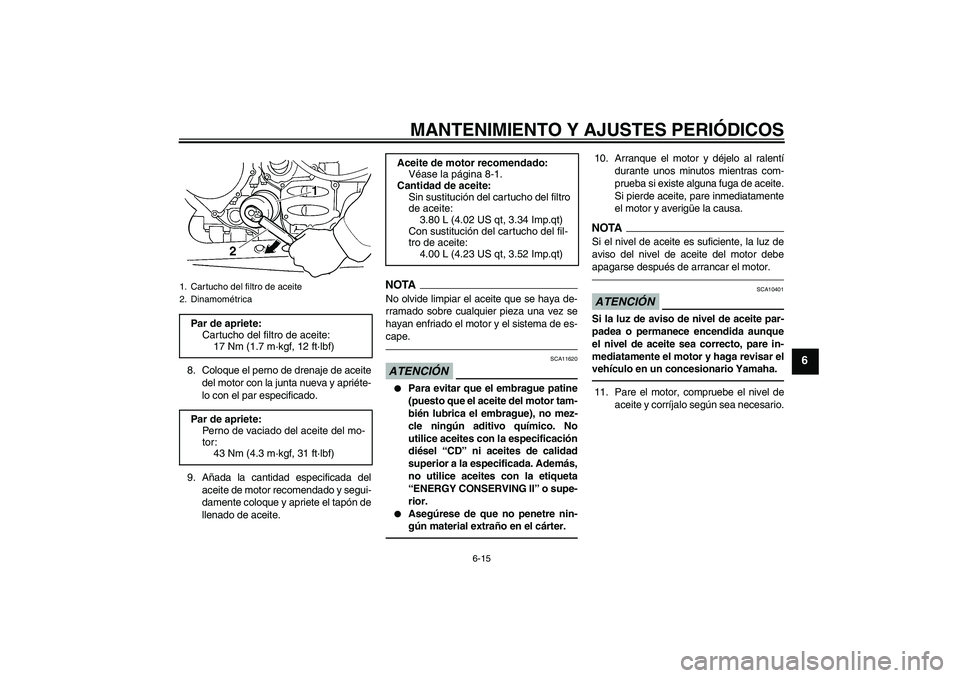

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTA
Si el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10401
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida aunque
el nivel de aceite sea correcto, pare in-
mediatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
1. Cartucho del filtro de aceite
2. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de vaciado del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1CYS1S0.book Page 15 Tuesday, July 20, 2010 9:19 AM
Page 72 of 108

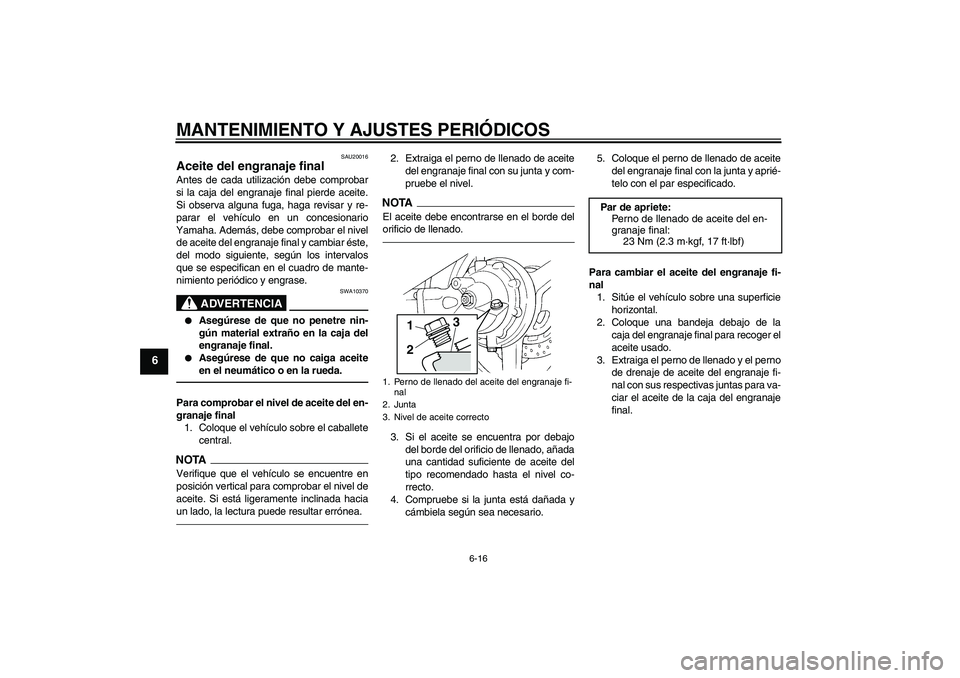

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
SAU20016
Aceite del engranaje final Antes de cada utilización debe comprobar
si la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe comprobar el nivel
de aceite del engranaje final y cambiar éste,
del modo siguiente, según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
ADVERTENCIA
SWA10370
Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.
Asegúrese de que no caiga aceite
en el neumático o en la rueda.
Para comprobar el nivel de aceite del en-
granaje final
1. Coloque el vehículo sobre el caballete
central.NOTAVerifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada hacia
un lado, la lectura puede resultar errónea.
2. Extraiga el perno de llenado de aceite
del engranaje final con su junta y com-
pruebe el nivel.NOTAEl aceite debe encontrarse en el borde del
orificio de llenado.3. Si el aceite se encuentra por debajo
del borde del orificio de llenado, añada
una cantidad suficiente de aceite del
tipo recomendado hasta el nivel co-
rrecto.
4. Compruebe si la junta está dañada y
cámbiela según sea necesario.5. Coloque el perno de llenado de aceite
del engranaje final con la junta y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje fi-
nal
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Coloque una bandeja debajo de la
caja del engranaje final para recoger el
aceite usado.
3. Extraiga el perno de llenado y el perno
de drenaje de aceite del engranaje fi-
nal con sus respectivas juntas para va-
ciar el aceite de la caja del engranaje
final.1. Perno de llenado del aceite del engranaje fi-
nal
2. Junta
3. Nivel de aceite correcto
3
21
Par de apriete:
Perno de llenado de aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1CYS1S0.book Page 16 Tuesday, July 20, 2010 9:19 AM
Page 73 of 108

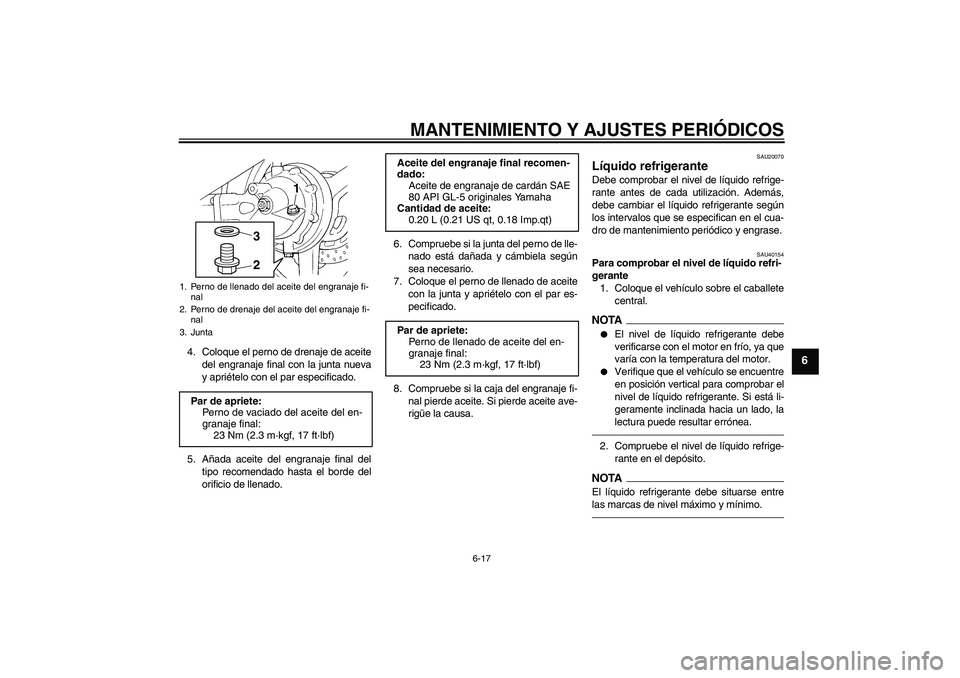

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
4. Coloque el perno de drenaje de aceite
del engranaje final con la junta nueva
y apriételo con el par especificado.
5. Añada aceite del engranaje final del
tipo recomendado hasta el borde del
orificio de llenado.6. Compruebe si la junta del perno de lle-
nado está dañada y cámbiela según
sea necesario.
7. Coloque el perno de llenado de aceite
con la junta y apriételo con el par es-
pecificado.
8. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40154
Para comprobar el nivel de líquido refri-
gerante
1. Coloque el vehículo sobre el caballete
central.NOTA
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
1. Perno de llenado del aceite del engranaje fi-
nal
2. Perno de drenaje del aceite del engranaje fi-
nal
3. JuntaPar de apriete:
Perno de vaciado del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
11
2
3
Aceite del engranaje final recomen-
dado:
Aceite de engranaje de cardán SAE
80 API GL-5 originales Yamaha
Cantidad de aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Par de apriete:
Perno de llenado de aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1CYS1S0.book Page 17 Tuesday, July 20, 2010 9:19 AM
Page 74 of 108

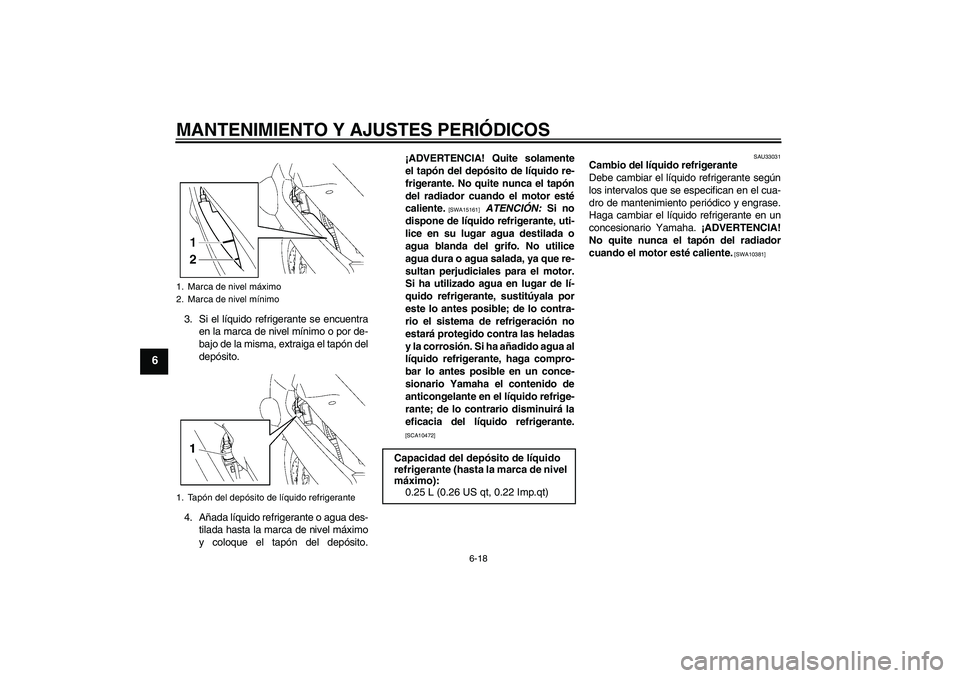

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.
4. Añada líquido refrigerante o agua des-
tilada hasta la marca de nivel máximo
y coloque el tapón del depósito.¡ADVERTENCIA! Quite solamente
el tapón del depósito de líquido re-
frigerante. No quite nunca el tapón
del radiador cuando el motor esté
caliente.
[SWA15161]
ATENCIÓN: Si no
dispone de líquido refrigerante, uti-
lice en su lugar agua destilada o
agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10472]SAU33031
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10381]
1. Marca de nivel máximo
2. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1CYS1S0.book Page 18 Tuesday, July 20, 2010 9:19 AM
Page 75 of 108
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
SAU20473

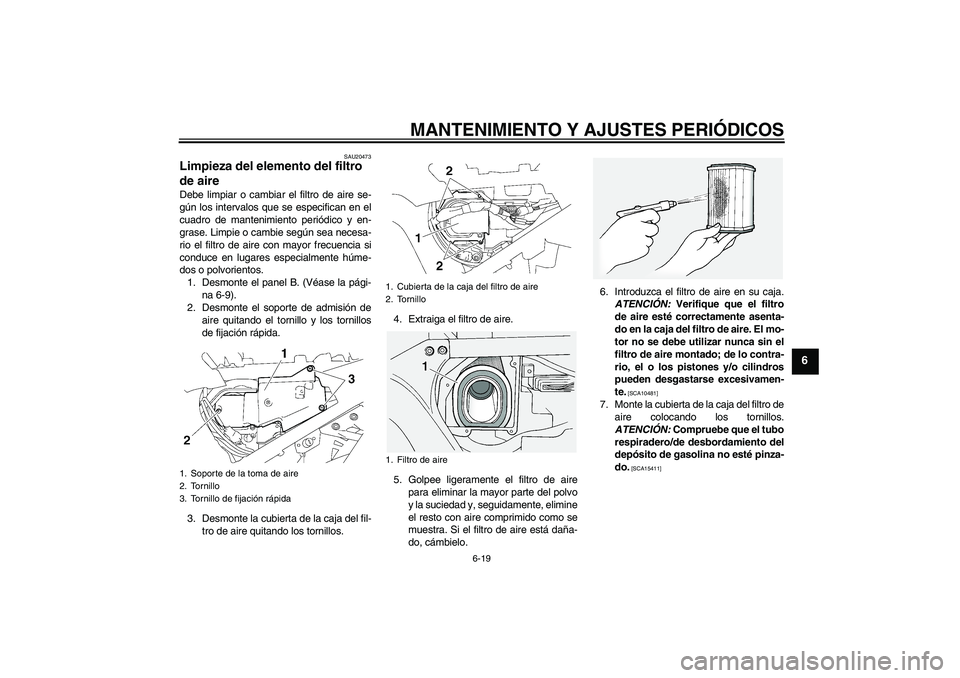

Limpieza del elemento del filtro
de aire Debe limpiar o cambiar el filtro de aire se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase. Limpie o cambie según sea necesa-
rio el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el panel B. (Véase la pági-
na 6-9).
2. Desmonte el soporte de admisión de
aire quitando el tornillo y los tornillos
de fijación rápida.
3. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.4. Extraiga el filtro de aire.
5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimine
el resto con aire comprimido como se
muestra. Si el filtro de aire está daña-
do, cámbielo.6. Introduzca el filtro de aire en su caja.
ATENCIÓN: Verifique que el filtro
de aire esté correctamente asenta-
do en la caja del filtro de aire. El mo-
tor no se debe utilizar nunca sin el
filtro de aire montado; de lo contra-
rio, el o los pistones y/o cilindros
pueden desgastarse excesivamen-
te.
[SCA10481]
7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
ATENCIÓN: Compruebe que el tubo
respiradero/de desbordamiento del
depósito de gasolina no esté pinza-
do.
[SCA15411]
1. Soporte de la toma de aire
2. Tornillo
3. Tornillo de fijación rápida
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
U1CYS1S0.book Page 19 Tuesday, July 20, 2010 9:19 AM
Page 76 of 108
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
8. Monte el soporte de admisión de aire
colocando el tornillo y los tornillos de fi-
jación rápida.
9. Monte el panel.
SAU44734
Comprobación del ralentí del mo-
tor Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
SAU21384
Comprobación del juego libre del
puño del acelerador El juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
1. Tubo respiradero/rebose del depósito de
combustible
Ralentí del motor:
1000–1100 r/min
1. Juego libre del puño del acelerador
U1CYS1S0.book Page 20 Tuesday, July 20, 2010 9:19 AM
Page 77 of 108
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU21401

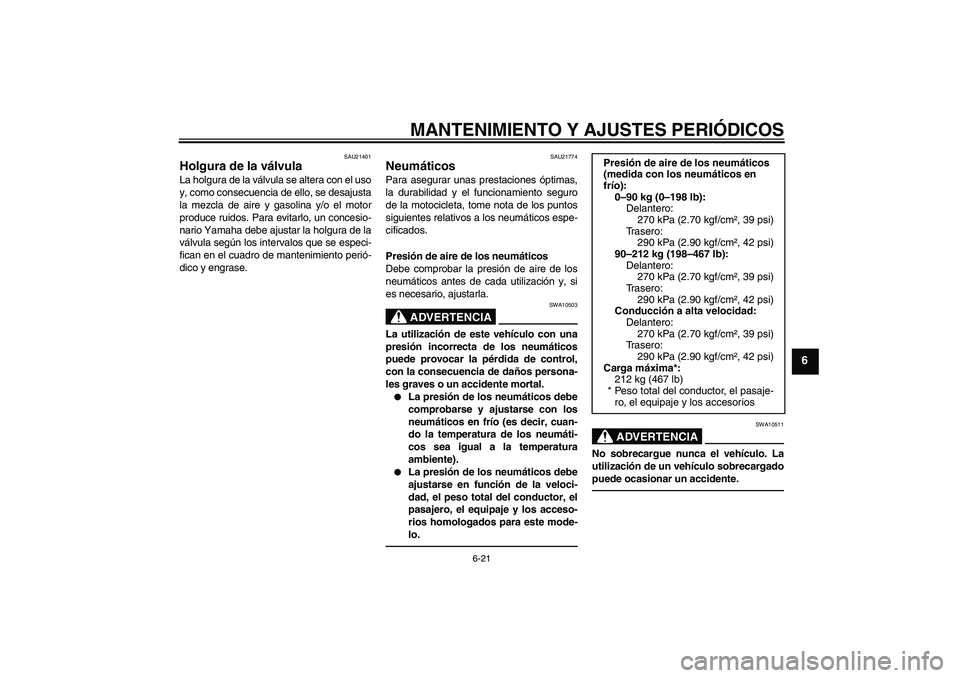

Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21774
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10503
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
0–90 kg (0–198 lb):
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
90–212 kg (198–467 lb):
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*:
212 kg (467 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
U1CYS1S0.book Page 21 Tuesday, July 20, 2010 9:19 AM
Page 78 of 108

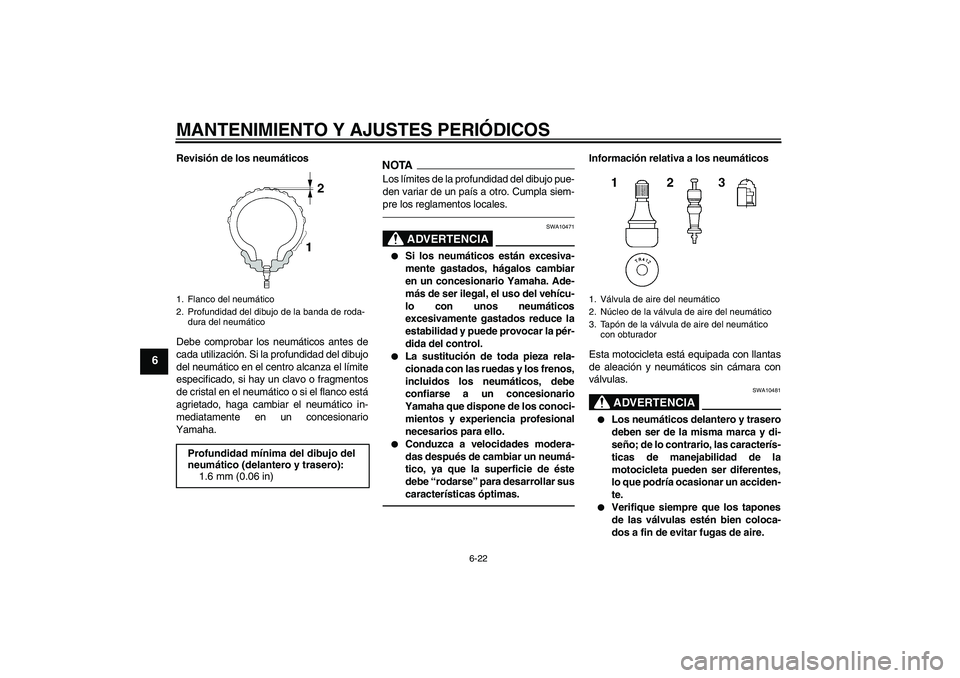

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10471
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U1CYS1S0.book Page 22 Tuesday, July 20, 2010 9:19 AM
Page 79 of 108

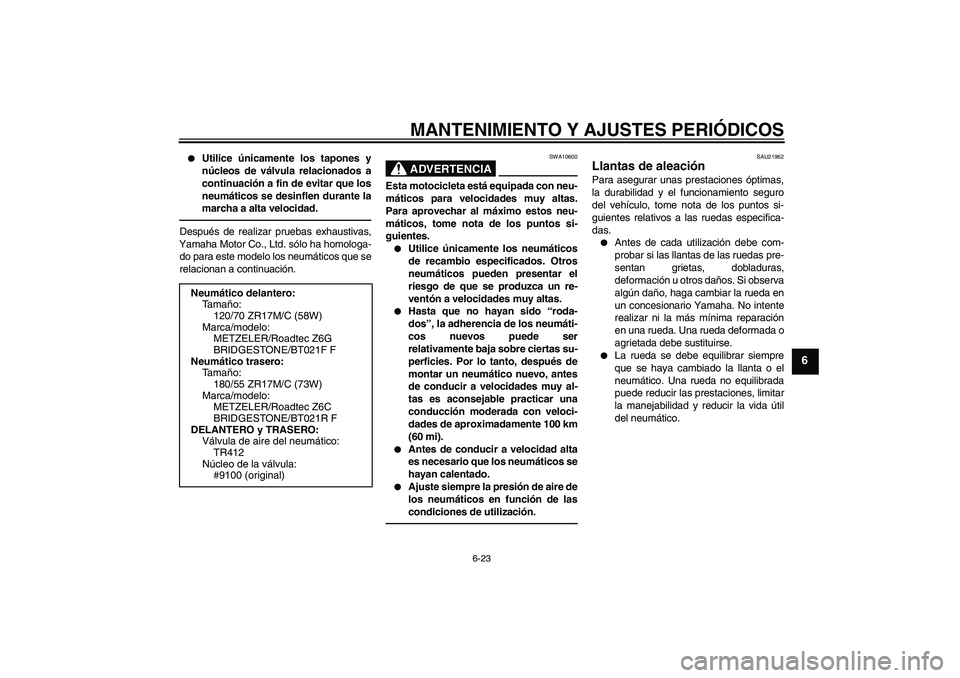

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).
Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función de las
condiciones de utilización.
SAU21962
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático. Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U1CYS1S0.book Page 23 Tuesday, July 20, 2010 9:19 AM
Page 80 of 108

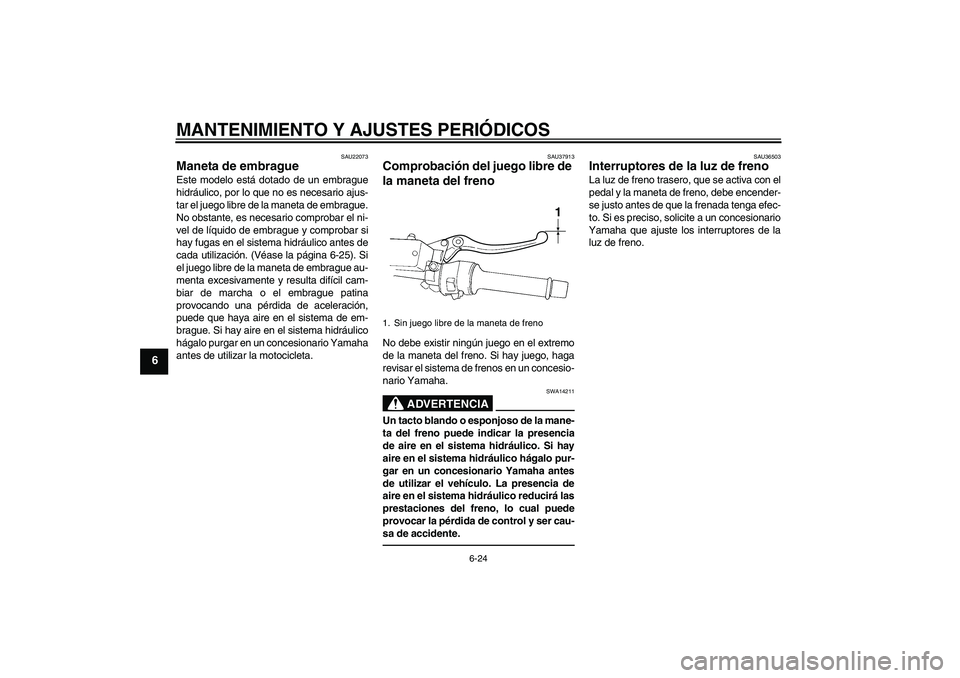

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU22073
Maneta de embrague Este modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar el ni-
vel de líquido de embrague y comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. (Véase la página 6-25). Si
el juego libre de la maneta de embrague au-
menta excesivamente y resulta difícil cam-
biar de marcha o el embrague patina
provocando una pérdida de aceleración,
puede que haya aire en el sistema de em-
brague. Si hay aire en el sistema hidráulico
hágalo purgar en un concesionario Yamaha
antes de utilizar la motocicleta.
SAU37913
Comprobación del juego libre de
la maneta del freno No debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un concesio-
nario Yamaha.
ADVERTENCIA
SWA14211
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU36503
Interruptores de la luz de freno La luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es preciso, solicite a un concesionario
Yamaha que ajuste los interruptores de la
luz de freno.
1. Sin juego libre de la maneta de freno
1
U1CYS1S0.book Page 24 Tuesday, July 20, 2010 9:19 AM
