ABS YAMAHA FJR1300A 2013 Instructieboekje (in Dutch)

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN .............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en waarschuwingslampjes ...............3-3
Cruise control .................................3-6
Multifunctionele meter ....................3-9
D-mode (rijmodus) ........................3-21
Stuurschakelaars ..........................3-22
Koppelingshendel .........................3-24
Schakelpedaal ..............................3-24
Remhendel ...................................3-25
Rempedaal ...................................3-25
ABS ..............................................3-25
Tractieregeling ..............................3-26
Tankdop ........................................3-28
Brandstof ......................................3-28
Tankbeluchtingsslang/
overloopslang ............................3-29
Uitlaatkatalysatoren ......................3-30
Zadels ...........................................3-30
De hoogte van het bestuurderszadel verstellen ......3-32 Opbergcompartimenten ............... 3-34
Accessoirebox .............................. 3-35
Aanpassen van de
koplamphoogte ......................... 3-35
Stand van het stuur ...................... 3-36
Openen en sluiten van de
ventilatieopeningen van de
stroomlijnpanelen ...................... 3-36
Achteruitkijkspiegels ..................... 3-37
Voorvork afstellen ........................ 3-38
Schokdemperunit afstellen ........... 3-39
Zijstandaard ................................. 3-41
Startspersysteem ......................... 3-41
Gelijkstroom aansluitcontact voor accessoires ............................... 3-43
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN ... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE .............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ...................................... 5-2
Tips voor een zuinig brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN ................................ 6-1
Boordgereedschapsset .................. 6-2 Periodiek onderhoudsschema
voor het
uitstootcontrolesysteem .............. 6-3
Algemeen smeer- en onderhoudsschema .................... 6-5
Panelen verwijderen en aanbrengen ................................ 6-9
Controleren van de bougies ......... 6-12
Motorolie en oliefilterpatroon ....... 6-13
Cardanolie ................................... 6-15
Koelvloeistof ................................ 6-16
Luchtfilterelement reinigen ........... 6-18
Stationair toerental controleren .... 6-19
De vrije slag van de gasgreep
controleren ............................... 6-19
Klepspeling .................................. 6-20
Banden ........................................ 6-20
Gietwielen .................................... 6-22
Koppelingshendel ........................ 6-23
Vrije slag van remhendel controleren ............................... 6-23
Remlichtschakelaars .................... 6-24
Controleren van voor- en achterremblokken ..................... 6-24
Niveaus van rem- en koppelingsvloeistof
controleren ............................... 6-25
Rem- en koppelingsvloeistof verversen .................................. 6-26
Kabels controleren en smeren ..... 6-27U1MCD0D0.book Page 1 Tuesday, July 17, 2012 3:37 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in het contactslot en draai
deze dan naar “OFF”. Houd de sleutel hier-
bij ingedrukt.
DAU39460
(Parkeren)
Het stuur is vergrendeld en de achterlich-
ten, de kentekenverlichting en de parkeer-
lichten branden. De alarmverlichting en
richtingaanwijzers kunnen worden inge-
schakeld, maar alle andere elektrische sys-
temen zijn uit. De sleutel kan worden
uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU49392
Controle- en waarschuwings-
lampjes
1. Drukken.
2. Draaien.12
1. Controlelampje startblokkering “ ”
2. Controlelampje linker richtingaanwijzers “ ”
3. Waarschuwingslampje motorstoring “ ”
4. Waarschuwingslampje olieniveau “ ”
5. Vrijstandcontrolelampje “ ”
6. Controlelampje grootlicht “ ”
7. ABS-waarschuwingslampje “ ”
8. Controlelampje rechter richtingaanwijzers “ ”
9. Controlelampje tractieregeling “TCS”
10.Controlelampjes cruise control
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
8
3
7
4
9
10
6
5
ABS
U1MCD0D0.book Page 3 Tuesday, July 17, 2012 3:37 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11030
Controlelampjes
richtingaanwijzers “ ” en “ ”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11123
Waarschuwingslampje
olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
OPMERKINGBij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geen
sprake van een storing.
DAU11380
Controlelampjes cruise control
Zie pagina 3-6 voor uitleg over de werking
van deze controlelampjes.
DAU11534
Waarschuwingslampje
motorstoring “ ”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te
controleren. (Zie pagina 3-20 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU51661
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:●
niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
●
gaat branden of knipperen tijdens het
rijden
●
niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-25 voor uitleg over de werking
van het ABS-systeem.)WAARSCHUWING
DWA16040
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
ABS
U1MCD0D0.book Page 4 Tuesday, July 17, 2012 3:37 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
als het waarschuwingslampje tijdens het
rijden gaat branden of knipperen, keert
het remsysteem terug naar conventio-
neel remmen. Als een van de boven-
staande gevallen zich voordoet, of als
het waarschuwingslampje helemaal niet
gaat branden, rij dan extra voorzichtig
om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealer
controleren.OPMERKINGAls de startknop wordt ingedrukt terwijl de
motor draait gaat het ABS-waarschuwings-
lampje branden, maar dit duidt niet op een
storing.
DAU54260
Controlelampje tractieregeling “TCS”
Dit controlelampje knippert wanneer de
tractieregeling is ingeschakeld en brandt
wanneer de tractieregeling is ingeschakeld.
Het elektrisch circuit voor het lampje kan
worden gecontroleerd door de sleutel naar
“ON” te draaien. Het lampje moet enkele
seconden oplichten en dan uitgaan.Als het lampje niet oplicht wanneer de sleu-
tel naar “ON” wordt gedraaid of blijft bran-
den, vraag dan uw Yamaha dealer om het
elektrisch circuit na te zien.
Als de tractieregeling tijdens het rijden
wordt uitgeschakeld, gaan het controle-
lampje en het waarschuwingslampje motor-
storing branden. (Zie pagina 3-26 voor
uitleg over de werking van de tractierege-
ling.)
Probeer in dat geval om de tractieregeling
en de lampjes terug te stellen door de pro-
cedures in “Terugstellen” op pagina 3-27 te
volgen.
DAU54680
Controlelampje startblokkering “ ”
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-20 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)

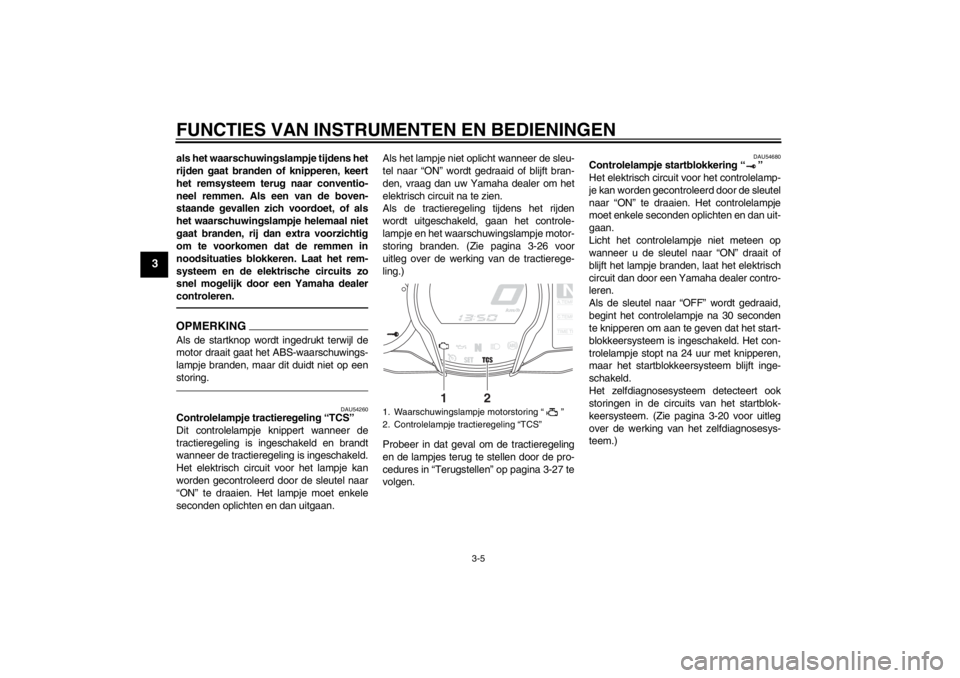

1. Waarschuwingslampje motorstoring “ ”
2. Controlelampje tractieregeling “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCD0D0.book Page 5 Tuesday, July 17, 2012 3:37 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
3
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54210
Startschakelaar/noodstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar. Zie pagina 5-1 voor startinstructies
voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU42341
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje kan
gaan branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12780
Cruise control-schakelaars
Zie pagina 3-6 voor uitleg over de werking
van cruise control.
DAU54230
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-9
voor meer informatie.
DAU54220
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-9
voor meer informatie.
DAU54690
Rijmodusschakelaar “MODE”
WAARSCHUWING
DWA15340
Wijzig de rijmodus niet tijdens het rijden.Met deze schakelaar kan de rijmodus wor-
den gewisseld tussen de toermodus “T” en
de sportmodus “S”.
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus.
De geselecteerde modus wordt getoond in
de rijmodusweergave. (Zie pagina 3-11.)
U kunt de rijmodus niet wijzigen terwijl de
cruise control in werking is.
U1MCD0D0.book Page 23 Tuesday, July 17, 2012 3:37 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3
DAU26824

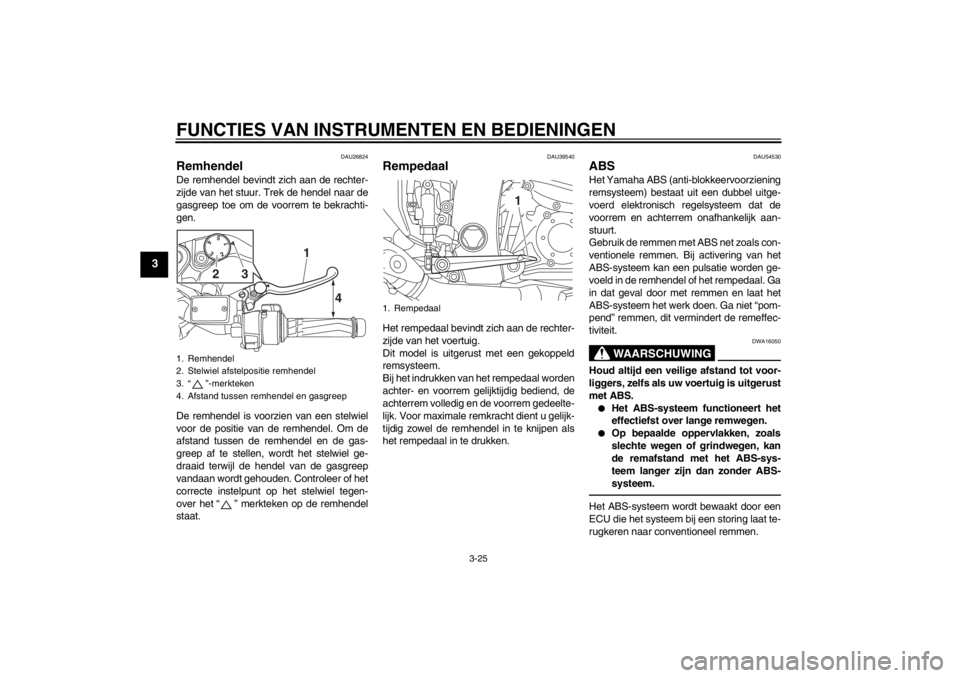

Remhendel De remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het “ ” merkteken op de remhendel
staat.
DAU39540
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van het voertuig.
Dit model is uitgerust met een gekoppeld
remsysteem.
Bij het indrukken van het rempedaal worden
achter- en voorrem gelijktijdig bediend, de
achterrem volledig en de voorrem gedeelte-
lijk. Voor maximale remkracht dient u gelijk-
tijdig zowel de remhendel in te knijpen als
het rempedaal in te drukken.
DAU54530
ABS Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals con-
ventionele remmen. Bij activering van het
ABS-systeem kan een pulsatie worden ge-
voeld in de remhendel of het rempedaal. Ga
in dat geval door met remmen en laat het
ABS-systeem het werk doen. Ga niet “pom-
pend” remmen, dit vermindert de remeffec-
tiviteit.
WAARSCHUWING
DWA16050
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.●
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
●
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sys-
teem langer zijn dan zonder ABS-
systeem.
Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand tussen remhendel en gasgreep
15
43
2
4
1
3
2
1. Rempedaal
1
U1MCD0D0.book Page 25 Tuesday, July 17, 2012 3:37 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-26
3
OPMERKING●
Het ABS-systeem voert een zelfdia-
gnosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van onder de zitting
en wanneer u de remhendel of het
rempedaal licht bedient, kan een tril-
ling in de hendel of het pedaal voel-
baar zijn. Dit duidt niet op een storing.
●
Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sys-
teem actief is. Er is echter speciaal ge-
reedschap vereist, dus neem voor het
uitvoeren van deze test contact op met
uw Yamaha dealer.
LET OP
DCA16830
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaaf, anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken met een
onjuiste werking van het ABS-systeem
en gekoppelde remsysteem tot gevolg.
DAU54270
Tractieregeling De tractieregeling draagt bij aan het behou-
den van grip bij het optrekken op gladde op-
pervlakken, zoals onverharde of natte
wegen. Wanneer sensoren detecteren dat
het achterwiel begint te slippen (ongecon-
troleerde slip), grijpt de tractieregeling in
door het motorvermogen te reguleren totdat
de grip is hersteld. Het controlelampje
“TCS” knippert om de bestuurder te laten
weten dat de tractieregeling is ingescha-
keld.OPMERKINGEr zijn mogelijk ook kleine veranderingen in
het motor- en uitlaatgeluid waarneembaar
wanneer de tractieregeling wordt ingescha-
keld.
WAARSCHUWING
DWA15431
De tractieregeling vormt geen vervan-
ging voor verstandig rijgedrag dat is
aangepast aan de omstandigheden. De
tractieregeling biedt geen bescherming
tegen gripverlies door te snel ingaan van
bochten, snel optrekken bij schuin over-
hangen of door remmen, en kan wegglij-
den van het voorwiel niet voorkomen.

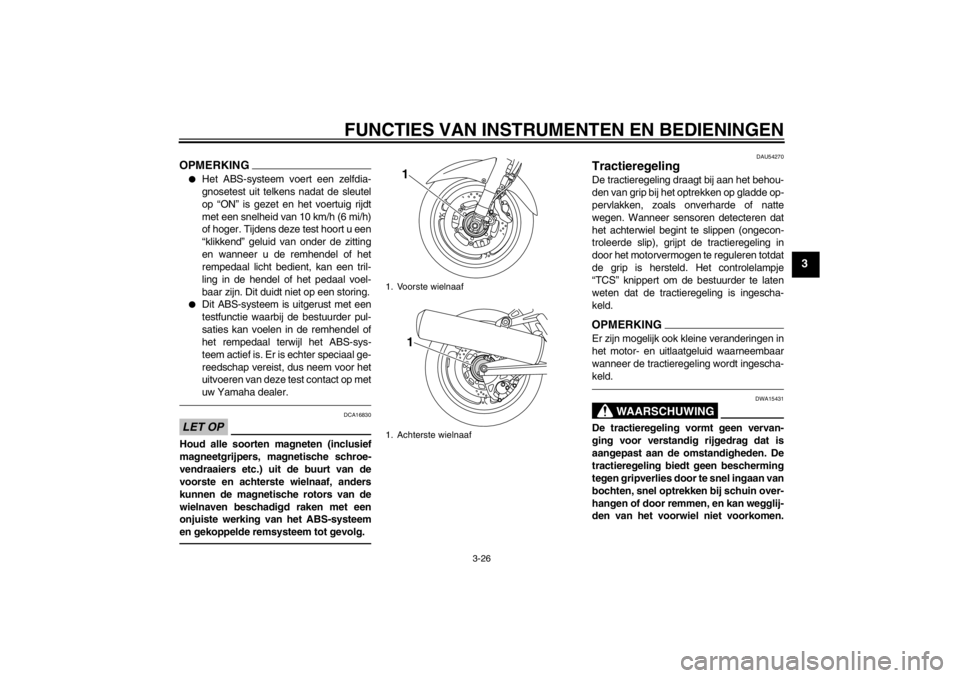

1. Voorste wielnaaf
1. Achterste wielnaaf
11
U1MCD0D0.book Page 26 Tuesday, July 17, 2012 3:37 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
lelampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.
Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
LET OP
DCA17681
Als het ABS-waarschuwingslampje niet
gaat branden en weer uitgaat zoals hier-
boven beschreven, zie dan pagina 3-3
voor een controle van het circuit van het
waarschuwingslampje.2. Schakel de versnellingsbak in de vrij-stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door te drukken op de “ ”-zijde van de startschake-
laar/noodstopschakelaar.
Als de motor niet wil starten, laat dan
de startschakelaar/noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere start-
poging moet zo kort mogelijk duren om de accu te sparen. Laat de startmotor
nooit langer dan 10 seconden achter-
een draaien.
LET OP
DCA11042
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU16671

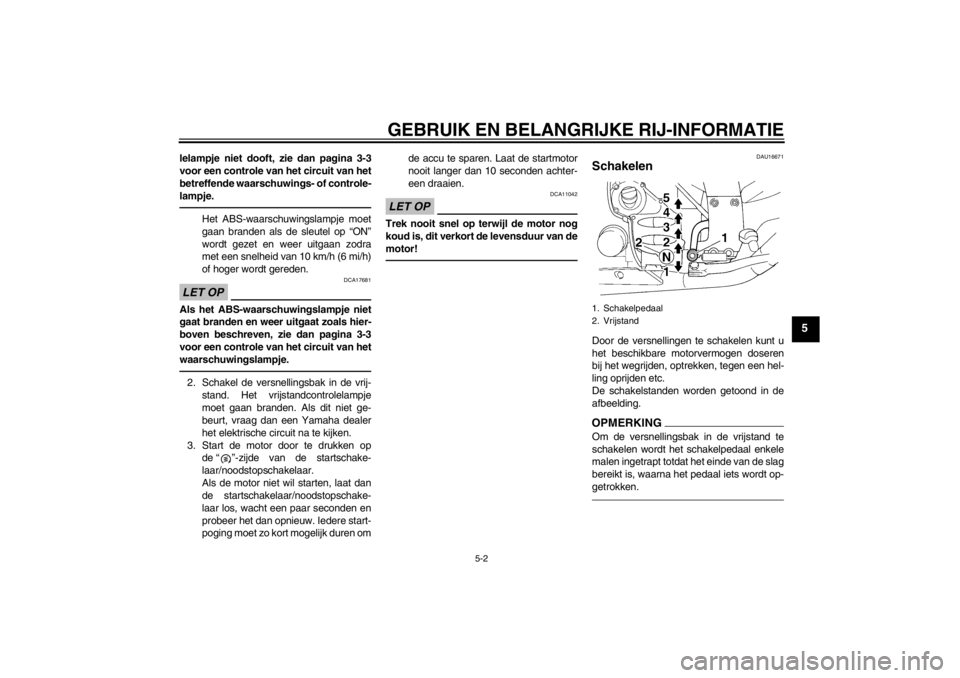

Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken.1. Schakelpedaal
2. Vrijstand
U1MCD0D0.book Page 2 Tuesday, July 17, 2012 3:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
●
Pas op en zorg dat tijdens bijvullen
geen water of stof het reservoir
voor rem- of koppelingsvloeistof
kan binnendringen. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verlagen zodat dampbelvor-
ming kan optreden en vuil de
hydraulisch bediende kleppen van
de ABS eenheid kan verstoppen.
LET OP
DCA17640
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemor-
ste remvloeistof steeds direct af.Als het vloeistofniveau te ver daalt, raakt het
vloeistofmembraan vervormd door de toe-
nemende onderdruk. Breng het membraan
terug in de oorspronkelijke vorm alvorens
aan te brengen in het reservoir voor rem- of
koppelingsvloeistof.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Een laag koppelingsvloeistofni-
veau kan duiden op lekkage in het koppe-
lingssysteem. Controleer daarom hetkoppelingssysteem op lekkage. Als het
rem- of koppelingsvloeistofniveau plotseling
sterk daalt, moet u een controle laten uit-
voeren door een Yamaha-dealer alvorens
verder te rijden.
DAU22752
Rem- en koppelingsvloeistof ver-
versen Vraag een Yamaha dealer de remvloeistof
en koppelingsvloeistof te verversen volgens
de aangegeven intervalperioden in het pe-
riodieke onderhouds- en smeerschema of
in de OPMERKING onder het periodieke
onderhouds- en smeerschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.●
Vloeistofafdichtingen: Vervang elke
twee jaar.
●
Rem- en koppelingsslangen: Vervang
elke vier jaar.
U1MCD0D0.book Page 26 Tuesday, July 17, 2012 3:37 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU54510

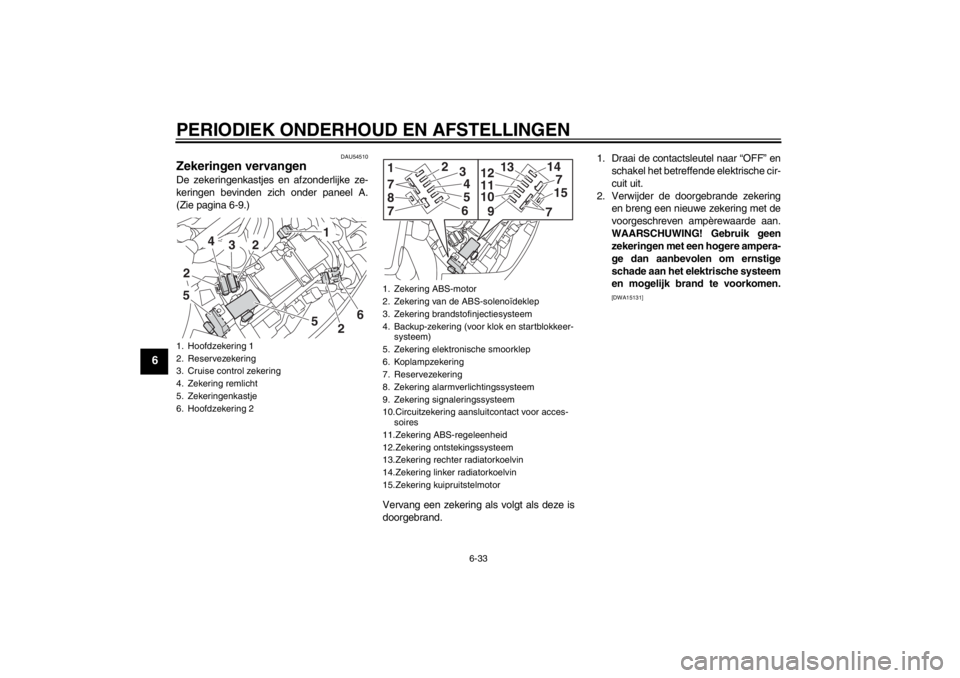

Zekeringen vervangen De zekeringenkastjes en afzonderlijke ze-
keringen bevinden zich onder paneel A.
(Zie pagina 6-9.)Vervang een zekering als volgt als deze is
doorgebrand. 1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
1. Hoofdzekering 1
2. Reservezekering
3. Cruise control zekering
4. Zekering remlicht
5. Zekeringenkastje
6. Hoofdzekering 2
5
1
3
4
2
2
5
26
1. Zekering ABS-motor
2. Zekering van de ABS-solenoïdeklep
3. Zekering brandstofinjectiesysteem
4. Backup-zekering (voor klok en startblokkeer-
systeem)
5. Zekering elektronische smoorklep
6. Koplampzekering
7. Reservezekering
8. Zekering alarmverlichtingssysteem
9. Zekering signaleringssysteem
10.Circuitzekering aansluitcontact voor acces- soires
11.Zekering ABS-regeleenheid
12.Zekering ontstekingssysteem
13.Zekering rechter radiatorkoelvin
14.Zekering linker radiatorkoelvin
15.Zekering kuipruitstelmotor
147
9101112
13
715
817
2
3456
7
U1MCD0D0.book Page 33 Tuesday, July 17, 2012 3:37 PM
