INFORMAZIONI DI SICUREZZA
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-21 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
U1MCH1H0.book Page 4 Thursday, August 8, 2013 11:13 AM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli
con cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto. 
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.U1MCH1H0.book Page 5 Thursday, August 8, 2013 11:13 AM

DESCRIZIONE
2-1
2
HAU10411

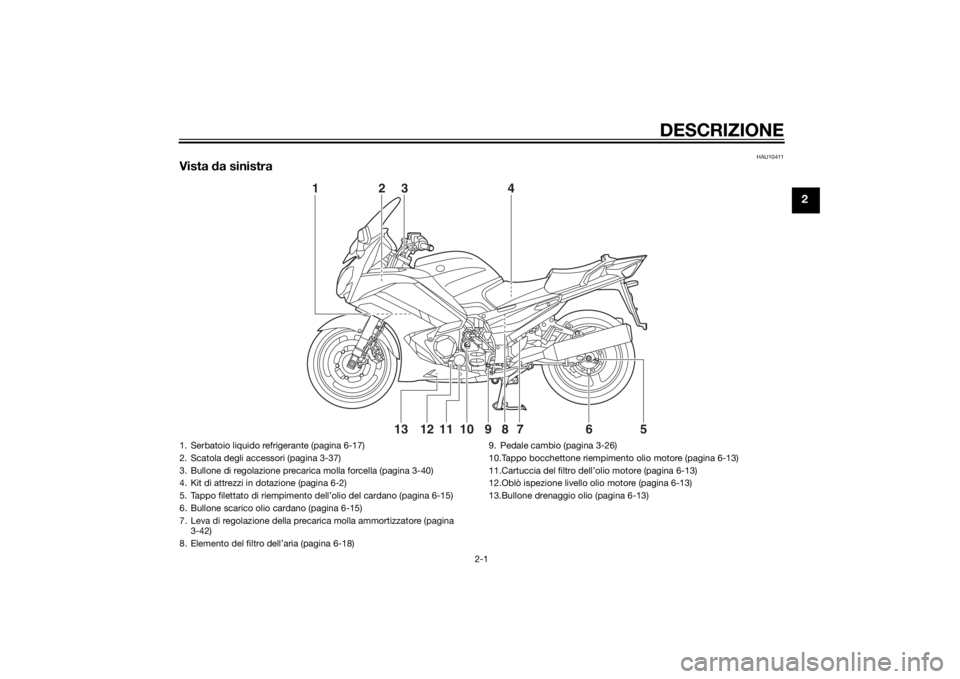

Vista da sinistra
1 2
34
5
76
8910111213
1. Serbatoio liquido refrigerante (pagina 6-17)
2. Scatola degli accessori (pagina 3-37)
3. Bullone di regolazione precarica molla forcella (pagina 3-40)
4. Kit di attrezzi in dotazione (pagina 6-2)
5. Tappo filettato di riempimento dell’olio del cardano (pagina 6-15)
6. Bullone scarico olio cardano (pagina 6-15)
7. Leva di regolazione della precarica molla ammortizzatore (pagina
3-42)
8. Elemento del filtro dell’aria (pagina 6-18) 9. Pedale cambio (pagina 3-26)
10.Tappo bocchettone riempimento olio motore (pagina 6-13)
11.Cartuccia del filtro dell’olio motore (pagina 6-13)
12.Oblò ispezione livello
olio motore (pagina 6-13)
13.Bullone drenaggio olio (pagina 6-13)
U1MCH1H0.book Page 1 Thursday, August 8, 2013 11:13 AM

DESCRIZIONE
2-2
2
HAU10421

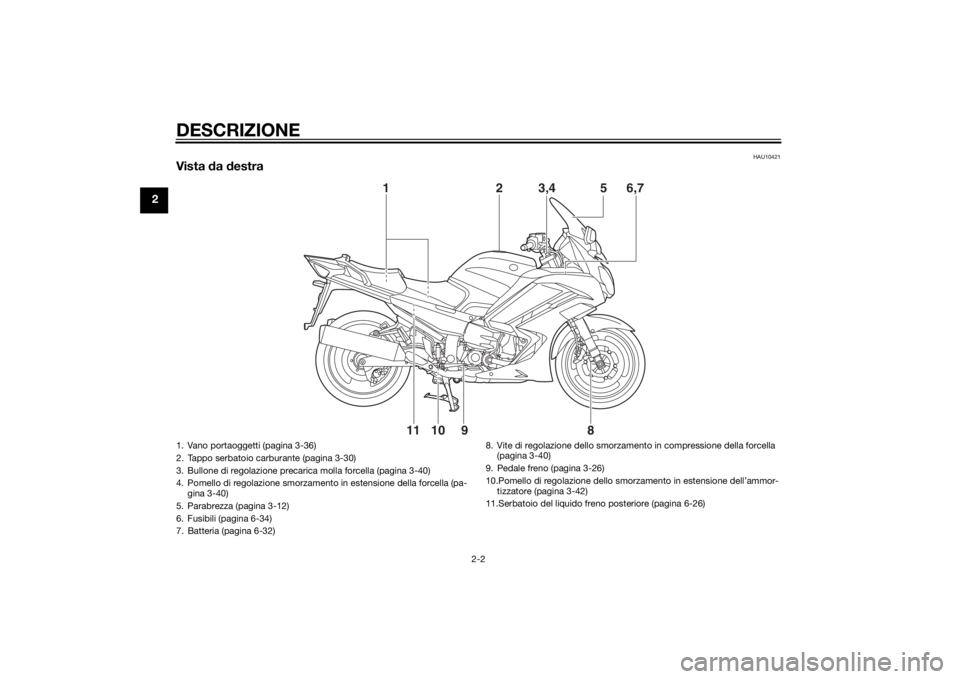

Vista da destra
8
91011 6,7
5
3,42
1
1. Vano portaoggetti (pagina 3-36)
2. Tappo serbatoio carburante (pagina 3-30)
3. Bullone di regolazione precarica molla forcella (pagina 3-40)
4. Pomello di regolazione smorzamento in estensione della forcella (pa-
gina 3-40)
5. Parabrezza (pagina 3-12)
6. Fusibili (pagina 6-34)
7. Batteria (pagina 6-32) 8. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-40)
9. Pedale freno (pagina 3-26)
10.Pomello di regolazione dello smorzamento in estensione dell’ammor- tizzatore (pagina 3-42)
11.Serbatoio del liquido freno posteriore (pagina 6-26)U1MCH1H0.book Page 2 Thursday, August 8, 2013 11:13 AM

DESCRIZIONE
2-3
2
HAU10431
Comandi e strumentazione
12 3 4 56
78 2 9
10,11
12
11
1. Leva frizione (pagina 3-25)
2. Specchietto retrovisore (pagina 3-40)
3. Interruttori sul lato sinistro del manubrio (pagina 3-23)
4. Serbatoio liquido frizione idraulica (pagina 6-26)
5. Strumento multifunzione (pagina 3-9)
6. Blocchetto accensione/bloccasterzo (pagina 3-2)
7. Serbatoio del liquido freno anteriore (pagina 6-26)
8. Interruttori sul lato destro del manubrio (pagina 3-23) 9. Leva freno (pagina 3-26)
10.Manopola acceleratore (pagina 6-20)
11.Riscaldatore manopola (pagina 3-12)
12.Pomello di regolazione del fascio luce (pagina 3-38)
U1MCH1H0.book Page 3 Thursday, August 8, 2013 11:13 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti. una chiave di ricodifica (con calotta
rossa)
 due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
 un transponder (installato nella chiave
di ricodifica)
 la centralina dell’immobilizzatore
 un’ECU
 una spia immobilizer (Vedere pagina
3-5.) La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave d i ricodifica, è
impossibile re gistrare dei co dici
nuovi nelle chiavi stan dar d. Si può
continuare a d utilizzare le chiavi
stan dar d per accen dere il veicolo,
ma se occorre impostare nuovi co-
d ici (ossia, se si fa una chiave stan-
d ar d nuova o se si per dono tutte le
chiavi), si deve sostituire in blocco il
sistema immobilizzatore. Pertanto
consi gliamo vivamente d i utilizzare
una delle due chiavi stan dar d e di
conservare la chiave d i ricodifica in
un posto sicuro. 
Non immer gere in acq ua nessuna
d elle chiavi.
 Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
 Non mettere nessuna delle chiavi
vicino a ma gneti (compresi, ma non
soltanto, i pro dotti come gli altopar-
lanti, ecc.).
 Non posizionare o ggetti che tra-
smettono se gnali elettrici vicino a
nessuna chiave.
 Non appo ggiare o
gg
etti pesanti su
una delle chiavi.
 Non molare o mo dificare la forma d i
nessuna delle chiavi.
 Non disassemblare la parte d i pla-
stica di nessuna d elle chiavi.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
 Mantenere sia le chiavi stan dar d sia
le chiavi d i altri sistemi immobilizza-
tori lontane d alla chiave di ricodifi-
ca di q uesto veicolo.
 Mantenere le chiavi d i altri sistemi
immobilizzatori lontane d al bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
se gnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U1MCH1H0.book Page 1 Thursday, August 8, 2013 11:13 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10473

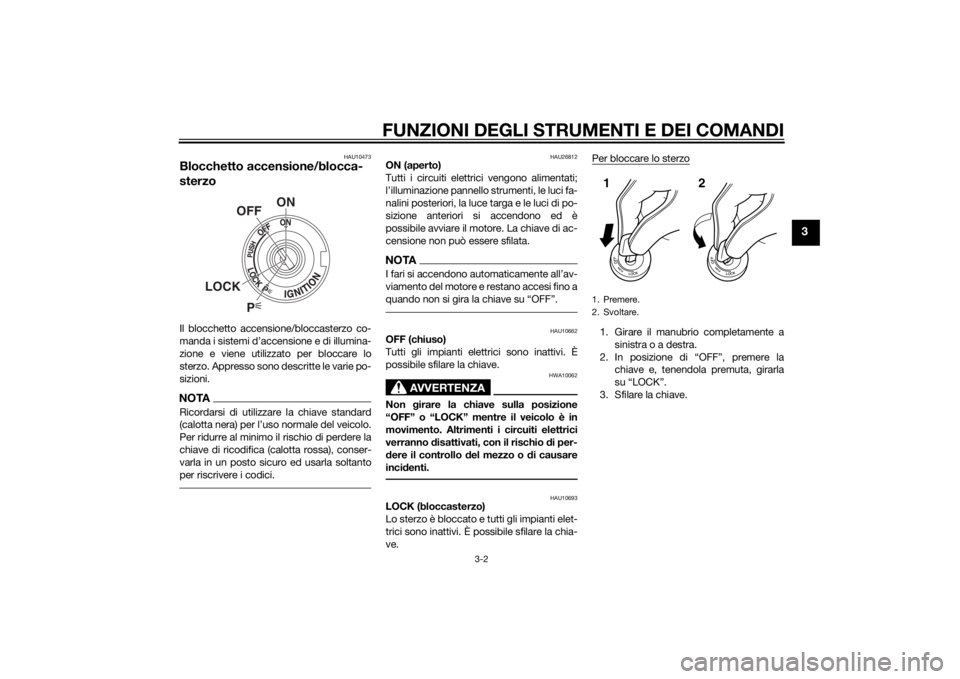

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU26812
ON (aperto)
Tutti i circuiti elettrici vengono alimentati;
l’illuminazione pannello strumenti, le luci fa-
nalini posteriori, la luce targa e le luci di po-
sizione anteriori si accendono ed è
possibile avviare il motore. La chiave di ac-
censione non può essere sfilata.NOTAI fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino a
quando non si gira la chiave su “OFF”.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU10693
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
U1MCH1H0.book Page 2 Thursday, August 8, 2013 11:13 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU39461
(Parcheggio)
Lo sterzo è bloccato e le luci fanalini poste-
riori, la luce targa e le luci di posizione ante-
riori sono accese. È possibile accendere le
luci d’emergenza e le luci indicatori di dire-
zione, ma tutti gli altri impianti elettrici sono
inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA11021
Non utilizzare a lun go la posizione di
parche ggio, per evitare di scaricare la
batteria.
HAU49394
Spie d’avvertimento e d i segnala-
zione
1. Premere.
2. Svoltare.12
1. Spia immobilizer “ ”
2. Spia indicatore di direzione sinistro “ ”
3. Spia guasto motore “ ”
4. Spia d’avvertimento livello olio “ ”
5. Spia marcia in folle “ ”
6. Spia luce abbagliante “ ”
7. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
8. Spia indicatore di direzione destro “ ”
9. Spia di segnalazione del sistema di controllo della trazione “TCS”
10.Spie del regolatore automatico della veloci- tà
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
8
3
7
4
9
10
6
5
ABS
U1MCH1H0.book Page 3 Thursday, August 8, 2013 11:13 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11031
Spie indicatori di d irezione “ ” e “ ”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11124
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
NOTAAnche quando il livello dell’olio è sufficien-
te, la spia può accendersi in salita, o duran-
te accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU58400
Spie del re golatore automatico d i veloci-
tà
Queste spie si accendono quando il siste-
ma di regolazione automatica della velocità
è attivato.
Per una descrizione dettagliata della fun-
zione di queste spie, fare riferimento a pa-
gina 3-6.
Si può controllare il circuito elettrico di que-
ste spie di segnalazione girando la chiave
su “ON”. Queste spie di segnalazione do-
vrebbero accendersi per pochi secondi e
poi spegnersi.
Se una spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se
una spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11535
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-21 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU51662
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:  non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
ABS
U1MCH1H0.book Page 4 Thursday, August 8, 2013 11:13 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-27 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità d i almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due con dizioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il bloccaggio delle
ruote durante le frenate d i emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici d a un con-
cessionario Yamaha.NOTASe si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU54261
Spia di se gnalazione del sistema di con-
trollo della trazione “TCS”
Questa spia di segnalazione lampeggia
quando il sistema di controllo della trazione
si inserisce e si accende quando il sistema
viene disattivato.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia di segnala-
zione resta accesa, fare controllare il circu-
ito elettrico da un concessionario Yamaha.
Se il sistema di controllo della trazione si di-
sattiva durante la guida, la spia di segnala-
zione e la spia guasto motore si
accendono. (Vedere pagina 3-28 per spie-
gazioni sul sistema di controllo della trazio-
ne.) Provare a ripristinare il sistema di controllo
della trazione e le spie seguendo le proce-
dure indicate in “Ripristino” a pagina 3-29.
HAU54681
Spia immobilizer “ ”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-

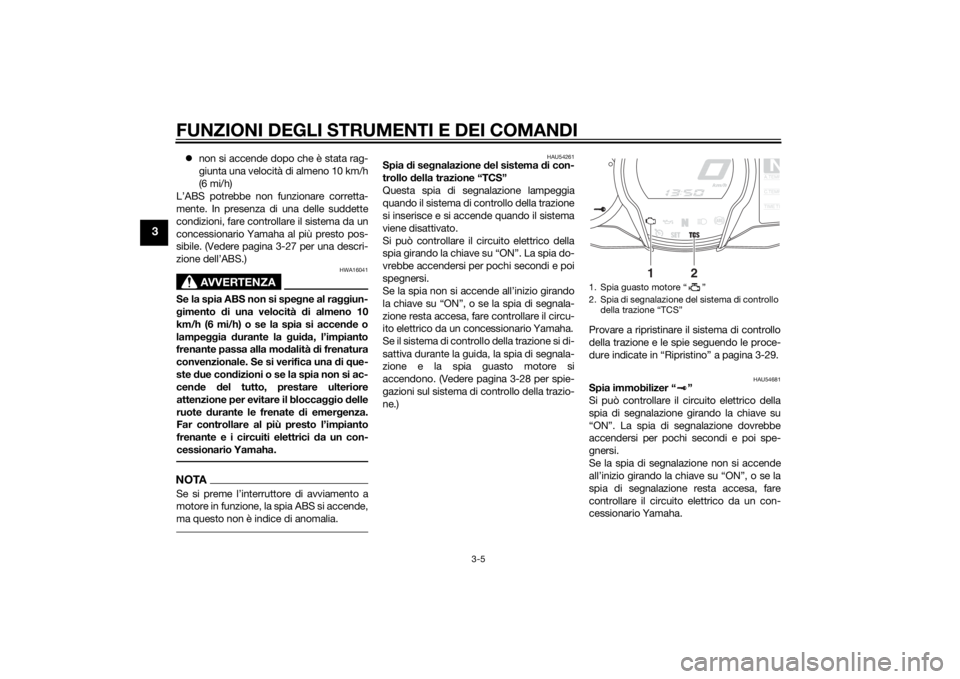

cessionario Yamaha.1. Spia guasto motore “ ”
2. Spia di segnalazione del sistema di controllo
della trazione “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCH1H0.book Page 5 Thursday, August 8, 2013 11:13 AM
