MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
AVVERTENZA
HWA10601
Questo motociclo è equipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.  Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quan do i pneumatici sono nuovi, è
possibile che abbiano una a derenza
relativamente scarsa su determina- te superfici stra
dali, fino a q uando
non si saranno “ro dati”. Pertanto,
prima di gui dare a d alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km (60
mi) dopo l’installazione di un pneu-
matico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa ad alta velocità.
 Regolare sempre la pressione dei
pneumatici in funzione delle con di-
zioni di utilizzo del mezzo.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BT023F F
METZELER/Roadtec Z8
Pneumatico posteriore: Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BT023R F
METZELER/Roadtec Z8 C
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
U1MCH2H0.book Page 23 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU22074
Leva frizionePoiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifi-
care che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-26.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare
il motociclo.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto id raulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la potenza
della frenata, con possibile per-
d ita del controllo d el mezzo e di incid en-
ti.1. Assenza di gioco leva freno
1
U1MCH2H0.book Page 24 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU22283
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Poi-
ché gli interruttori luce stop sono
componenti del sistema di regolazione au-
tomatica della velocità, devono essere re-
golati da un concessionario Yamaha, che
possiede le conoscenze e le esperienze
tecniche necessarie.
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43432
Pasti glie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu- mata al punto che la scanalatura indicatore
d’usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU22501
Pasti
glie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 0.8 mm (0.03 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre- no
1
1
1. Spessore rivestimento pastiglia freno
1
U1MCH2H0.book Page 25 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU40272
Controllo dei livelli del li qui do fre-
ni e del li qui do della frizionePrima di utilizzare il mezzo, controllare che
il liquido dei freni e il liquido della frizione si-
ano al di sopra dei riferimenti di livello min.
Prima di controllare i livelli del liquido dei
freni e del liquido della frizione, assicurarsi
che le parti superiori dei serbatoi siano in
posizione orizzontale. Rabboccare il liquido
dei freni e il liquido della frizione, se neces-
sario.
Freno anteriore Freno posteriore
Frizione
NOTAIl serbatoio olio freno posteriore si trova
dietro il pannello C. (Vedere pagina 6-9.)
AVVERTENZA
HWA16031
Una manutenzione scorretta può ri
durre
la capacità di frenata o il funzionamento
d ella frizione. Rispettare le se guenti pre-
cauzioni:  Un livello insufficiente del li qui do
d ei freni o d el liqui do della frizione
potrebbe provocare l’in gresso di
aria nel circuito freni o nel circuito
frizione, causan do una diminuzione
d elle prestazioni di frenata o della
frizione.
 Pulire i tappi di riempimento prima
d i rimuoverli. Utilizzare solo liq uido
d ei freni DOT 4 proveniente da un
contenitore si gillato.
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei fre

ni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
1. Riferimento di livello min.
1
1. Riferimento di livello min.
1. Riferimento di livello min.
Li qui do d ei freni e li qui do d ella fri-
zione prescritti secon do specifica:
liquido freni DOT 4
U1MCH2H0.book Page 26 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
Fare attenzione affinché non entri
dell’ac qua o della polvere nel ser-
batoio li qui do freni o del li qui do del-
la frizione durante il rabbocco.
L’ac qua causa una notevole ri du-
zione del punto di ebollizione del li-
q ui do e può provocare il “vapor
lock”, e lo sporco può intasare le
valvole dell’unità i draulica ABS.ATTENZIONE
HCA17641
Il li qui do freni può d anneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Se il livello del liquido scende troppo, la
membrana del serbatoio liquido freni o li-
quido della frizione perde la sua forma a
causa della depressione. Ricordarsi di rida-
re alla membrana la sua forma originale pri-
ma di installarla nel serbatoio liquido freni o
del liquido della frizione.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido della frizione è
basso è possibile che vi sia una perdita nel
circuito frizione; pe
rtanto, assicurarsi di
controllare la presenza di perdite nel circu-
ito frizione. Se il livello del liquido dei freni o
del liquido della frizione cala improvvisa-
mente, fare controllare il mezzo da un con-
cessionario Yamaha prima di continuare a
utilizzarlo.
HAU22754
Cambio dei li qui di d el freno e d el-
la frizioneFare cambiare il liquido freni e frizione da
un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Inoltre fare sosti-
tuire i paraolio delle pompe freni e frizione
idraulica, e delle pinze, come pure i tubi fre-
ni e frizione idraulica agli intervalli elencati
qui di seguito, oppure se presentano dan-
neggiamenti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freno e frizione idraulica: Sostitu-
ire ogni quattro anni.
U1MCH2H0.book Page 27 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23098
Controllo e lubrificazione dei caviPrima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione
della
manopola e d el cavo accelerato-
rePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44275
Controllo e lubrificazione dei pe-
d ali freno e cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
Lubrificante consi
gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
U1MCH2H0.book Page 28 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU43602
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
Lubrificante consi
gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso al silicone
U1MCH2H0.book Page 29 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU23215
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa a ge-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo d el mezzo.
HAU23252
Lubrificazione della sospensione
posterioreI perni di guida della sospensione posterio-
re devono essere lubrificati da un conces-
sionario Yamaha agli intervalli specificati
nella tabella di lubrificazione e manutenzio-
ne periodica.
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
U1MCH2H0.book Page 30 Thursday, May 29, 2014 10:12 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAUM1653
Lubrificazione dei perni d el for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consi gliato:
Grasso a base di sapone di litio
U1MCH2H0.book Page 31 Thursday, May 29, 2014 10:12 AM

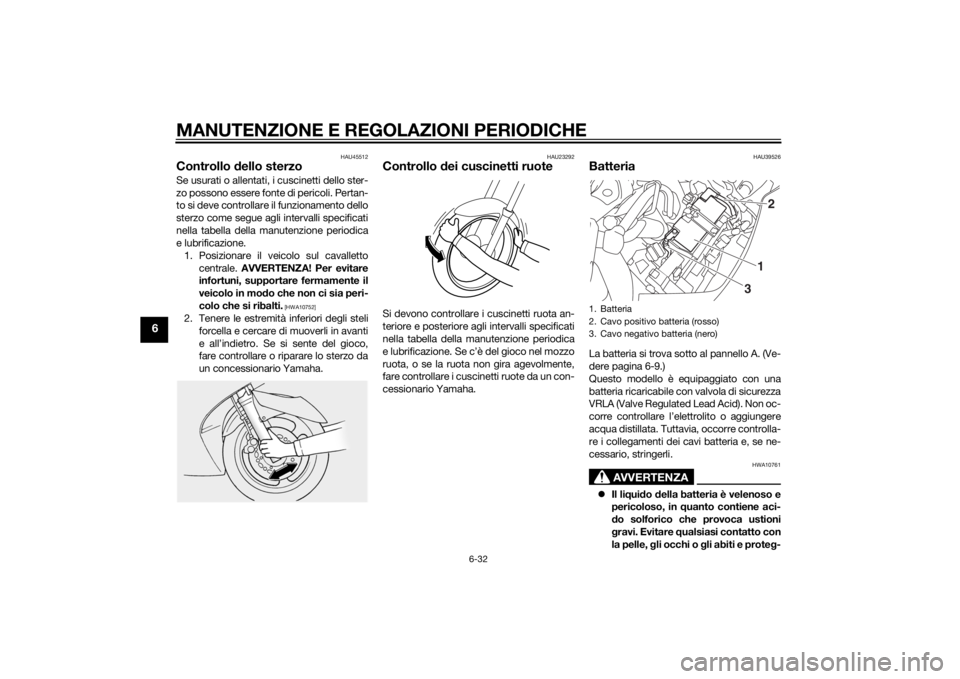

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mo do che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU39526
BatteriaLa batteria si trova sotto al pannello A. (Ve-
dere pagina 6-9.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g-1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1 2
3
U1MCH2H0.book Page 32 Thursday, May 29, 2014 10:12 AM
