ßerdem eine Vibration an den Hebeln
zu spüren, was jedoch kein Anzeichen
für eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA16831
Mag nete je der Art (einschließlich ma g-
netischer Werkzeug e, magnetischer
S chrau ben dreher etc.) von der Vor der-
un d Hinterra dna be fern halten. Sonst
können d ie in den Radna ben befin dli-
chen ma gnetischen Rotoren b eschädig t
wer den, was zu einer Fehlfunktion des
AB S-S ystems un d d es vereini gten
Bremssystems führen kann.

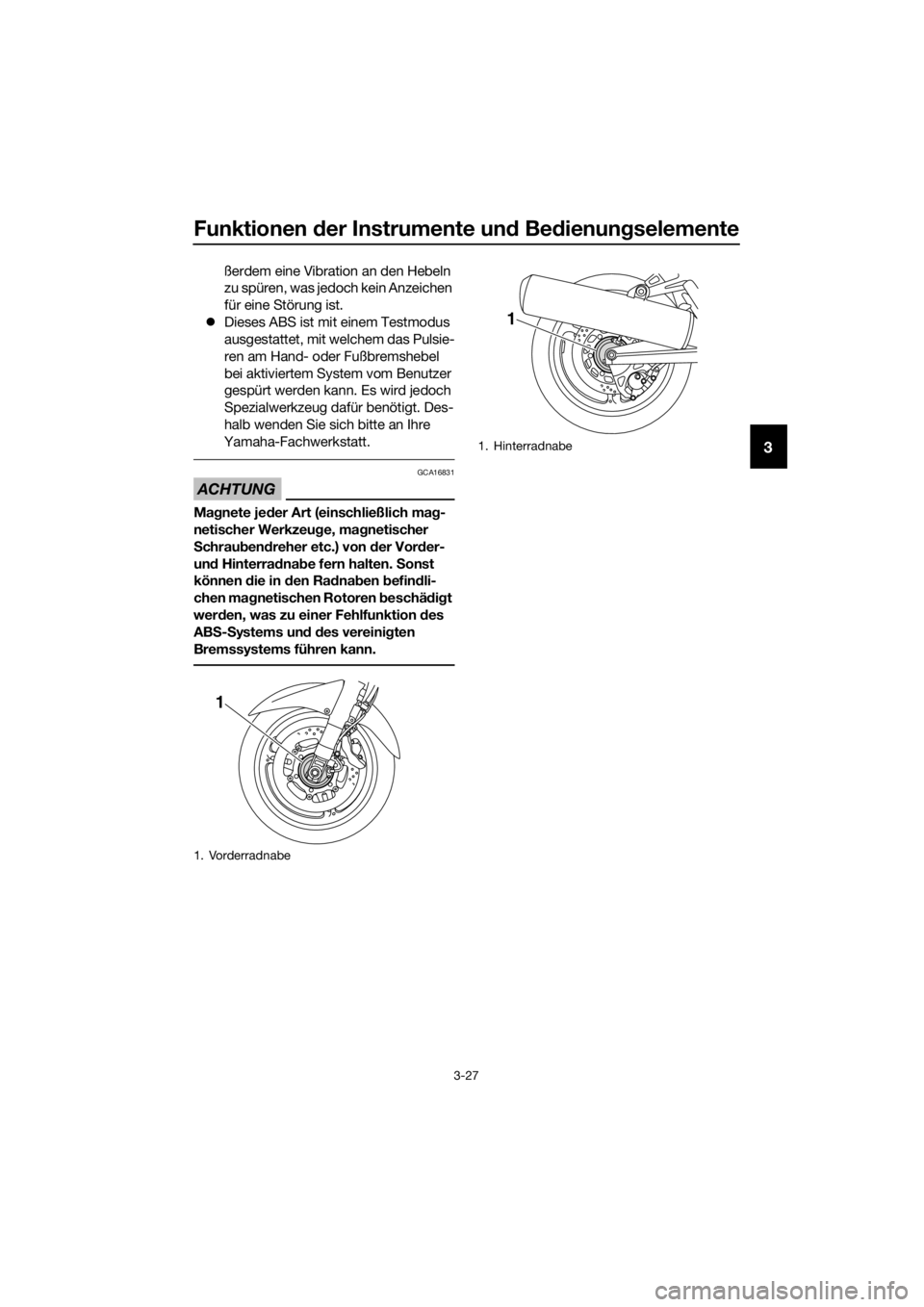

1. Vorderradnabe
1
1. Hinterradnabe
1
UB88G0G0.book Page 27 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-28
3
GAU54271
Traktionskontrollsystem
Das Traktionskontrollsystem sorgt dafür,
dass bei Beschleunigungsvorgängen auf
rutschigen Oberflächen, wie z. B. unbefes-
tigten oder nassen Straßen, die Traktion er-
halten bleibt. Wenn die Sensoren erkennen,
dass das Hinterrad zu rutschen beginnt
(unkontrolliertes Durchdrehen), greift das
Traktionskontrollsystem in die Regelung
der Motorleistung ein, um die Traktion wie-
derherzustellen. Die “TCS”-Kontroll-/Warn-
leuchte blinkt, um dem Fahrer anzuzeigen,
dass die Traktionskontrolle eingegriffen
hat.
HINWEIS
Der Fahrer bemerkt außerdem möglicher-
weise leichte Änderungen der Motor- und
Auspuffgeräusche, wenn das Traktions-
kontrollsystem eingreift.
WARNUNG
GWA15432
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ang e-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn bei scharfem
Nei gung swinkel zu stark beschleuni gt
wir d, od er währen d d es Bremsvor gan gs
un d sie kann ein Durchrutschen des Vor-
d erra ds nicht verhin dern. Wie mit je dem
Motorrad sollte man sich Flächen, die
rutschi g sein könnten, vorsichtig annä-
hern un d b eson ders glatte Stellen mei-
d en.
Wenn der Zündschlüssel auf “ON” gedreht
wird, schaltet sich das Traktionskontroll-
system automatisch ein.
Das Traktionskontrollsystem kann nur dann
manuell ein- oder ausgeschaltet werden,
wenn der Zündschlüssel in Position “ON”
steht und das Motorrad stillsteht.
HINWEIS
Wenn das Motorrad in Schlamm, Sand
oder Ähnlichem stecken geblieben ist, das
Traktionskontrollsystem ausschalten, da-
mit das Hinterrad sich befreien kann.
ACHTUNG
GCA16801
Nur die vorg eschrie benen Reifen ver-
wen den. ( Siehe Seite 6-22.) Wer den Rei-
fen an derer Größe verwen det, kann das
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.
Das Traktionskontrollsystem ein-/aus-
schalten
WARNUNG
GWA15441
Bevor Verän derun gen an d en Einstellun-
g en des Traktionskontrollsystems vor-
g enommen wer den, muss d as Fahrzeu g
im Stillstan d sein. Wer den Einstellun gen
währen d d er Fahrt vor genommen, kann
d ies den Fahrer a blenken un d d ie Unfall-
g efahr erhöhen.
Zum Ausschalten des Traktionskontrollsys-
tems den “TCS”-Knopf auf der Multifunkti-
onsmesser-Einheit mindestens 2 Sekun-
den lang drücken. Die “TCS”-Kontroll-
/Warnleuchte leuchtet auf.
Zum Einschalten des Traktionskontrollsys-
tems den “TCS”-Knopf erneut drücken. Die
“TCS”-Kontroll-/Warnleuchte erlischt.
UB88G0G0.book Page 28 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-29
3
Zurückstellen
Das Traktionskontrollsystem wird unter fol-
genden Bedingungen ausgeschaltet:
 Das Hinterrad wird gedreht, während
der Hauptständer heruntergeklappt ist
und der Schlüssel in Stellung “ON”
steht.
 Entweder das Vorderrad oder das
Hinterrad hebt während des Fahrens
vom Boden ab.
 Hinterrad dreht durch.
Falls das Traktionskontrollsystem deakti-
viert wurde, leuchten sowohl die “TCS”-
Kontroll-/Warnleuchte als auch die Motor-
störungs-Warnleuchte auf.
Zurückstellen des Traktionskontrollsys-
tems
Den Schlüssel auf “OFF” drehen. Mindes-
tens 1 Sekunde lang warten, dann den
Schlüssel zurück auf “ON” drehen. Die
“TCS”-Kontroll-/Warnleuchte sollte erlö-
schen und das System wird aktiviert. Die
Motorstörungs-Warnleuchte sollte erlö-
schen, nachdem das Motorrad mindestens
20 km/h (12 mi/h) erreicht hat. Wenn die
“TCS”-Kontroll-/Warnleuchte und/oder die
Motorstörungs-Warnleuchte nach dem Zu-
rückstellen nicht erlischt, kann das Motor-
rad weiterhin gefahren werden; das Motor- rad sollte jedoch so bald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.

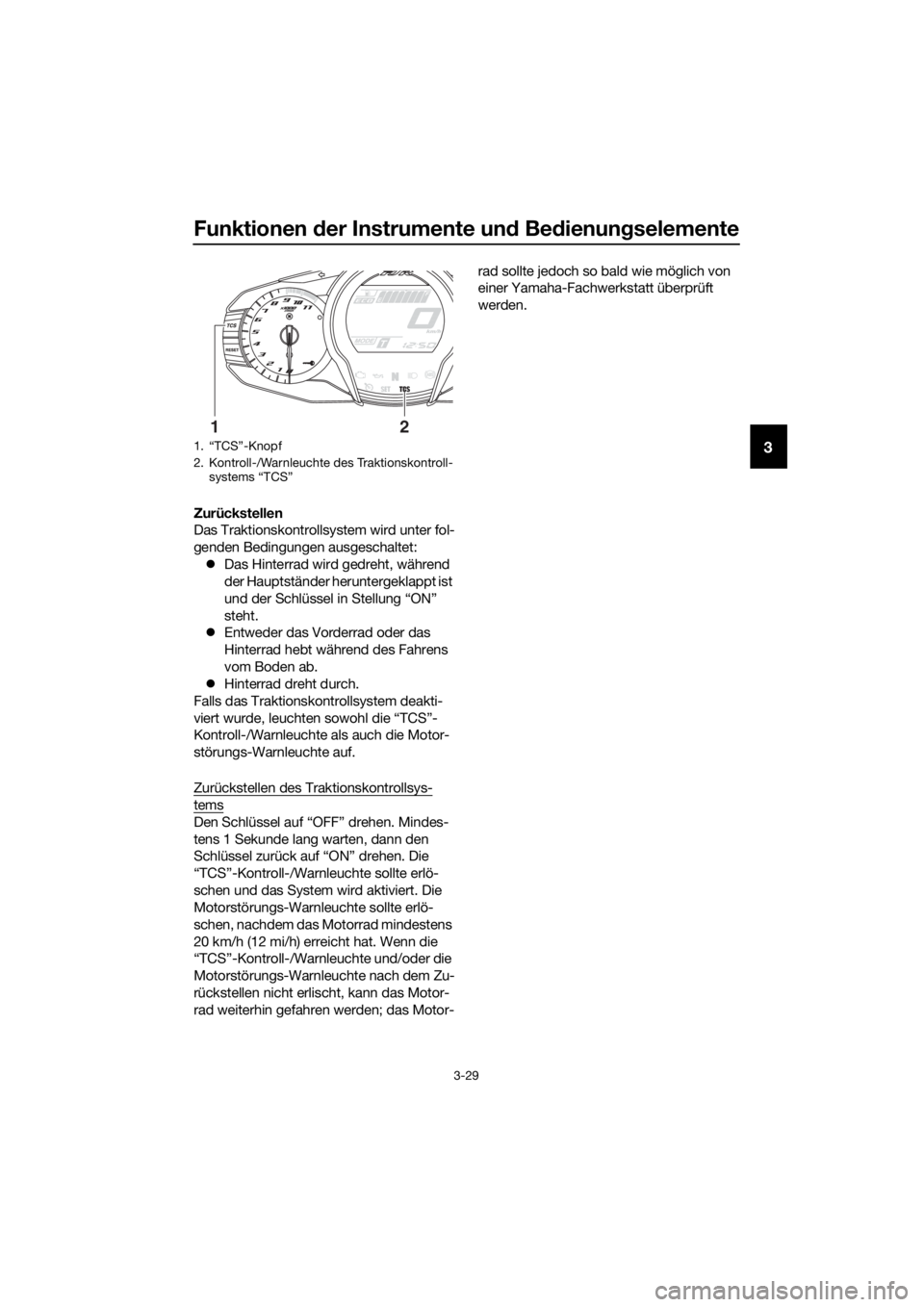

1. “TCS”-Knopf
2. Kontroll-/Warnleuchte des Traktionskontroll-
systems “TCS”
12
UB88G0G0.book Page 29 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-30
3
GAU13075
Tankverschluss
Tankverschluss öffnen

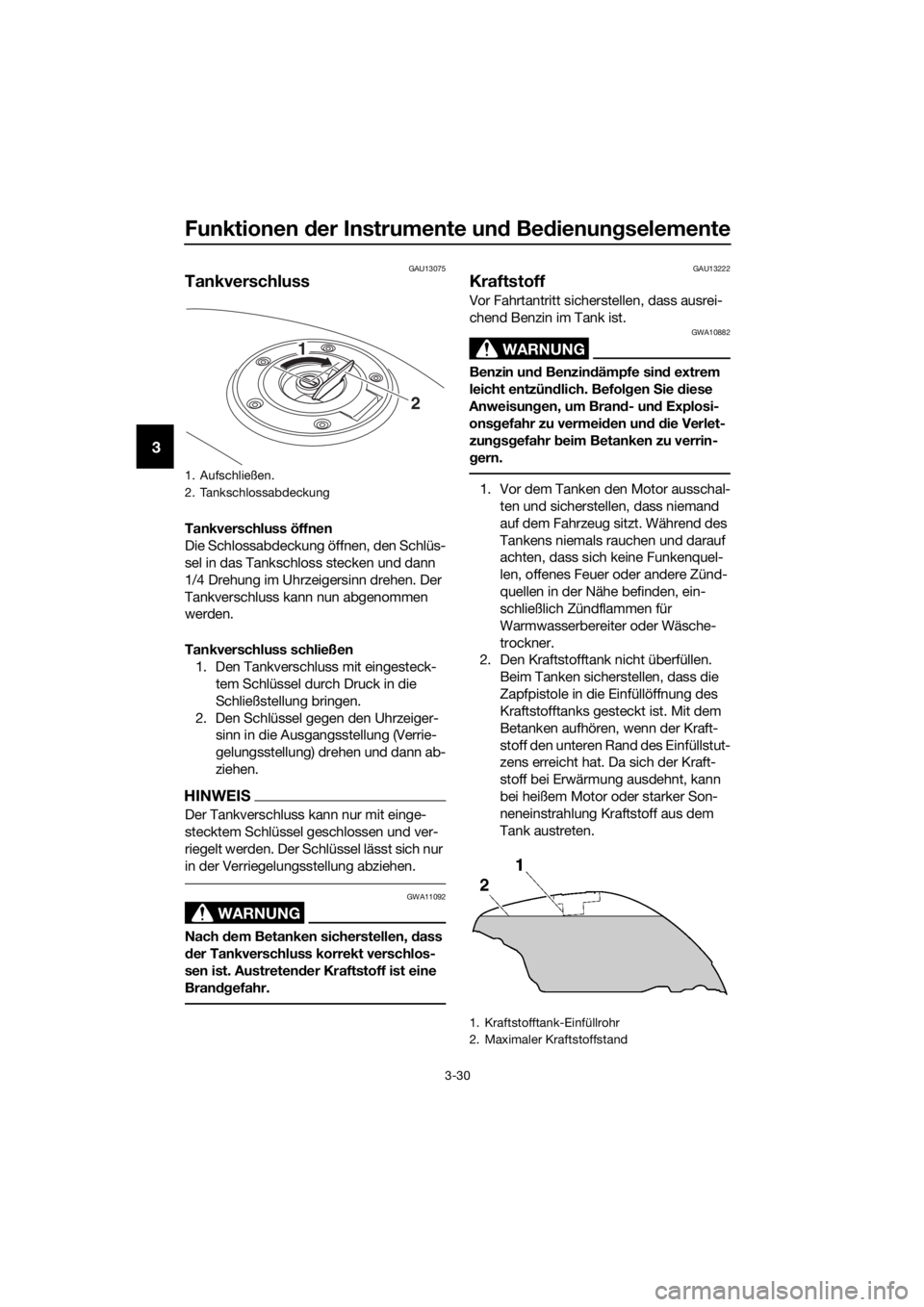

Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEIS
Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austretend er Kraftstoff ist eine
Bran dgefahr.
GAU13222
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.1. Aufschließen.
2. Tankschlossabdeckung
2
1
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
UB88G0G0.book Page 30 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-31
3
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit d em Mund
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelang t Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
GAU49743
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Empfohlener Kraftstoff: Bleifreies Normalbenzin (Gasohol
[E10] zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 25 L (6.6 US gal, 5.5 Imp.gal)
Kraftstoffreserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
UB88G0G0.book Page 31 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-32
3
GAU72970
Kraftstofftank-Ü berlaufschlauch
HINWEIS
Informationen zum Belüftungsschlauch
siehe Seite 6-12.
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch durch den Siche-
rungsclip verlegt wird.
GAU13447
Katalysatoren
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach d em Betrieb
heiß. Zur Verhind erung von Bran dgefahr
un d Ver brennun gen:
 Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger od er Kin-
d er nicht mit d em heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
la ge abgekühlt ist, bevor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L eer
lau
fb etrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
1. Kraftstofftank-Überlaufschlauch
2. Klemme
2
1
UB88G0G0.book Page 32 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-33
3
GAU39496
Sitz bank
Beifahrersitz
Beifahrersitz abnehmen

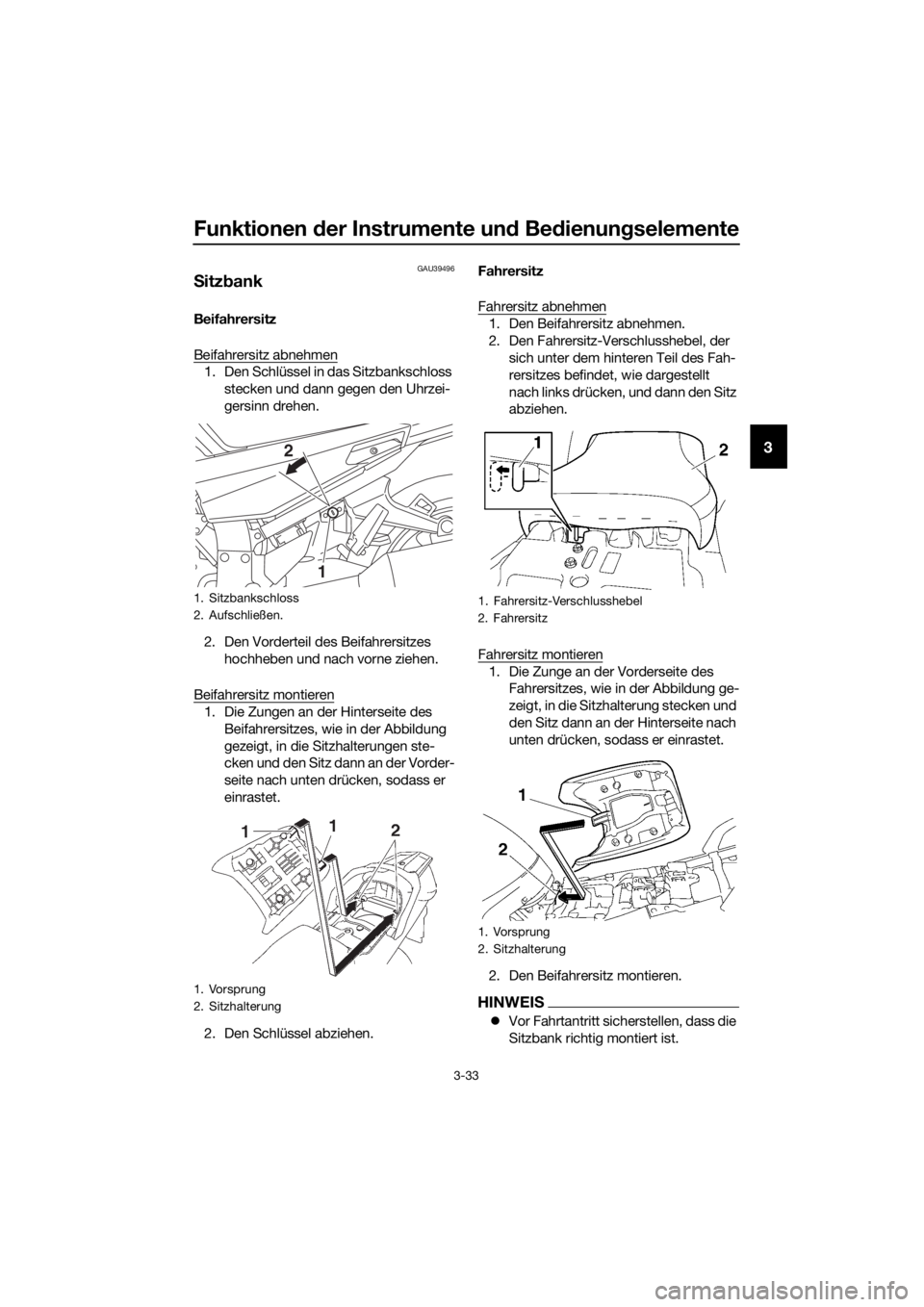

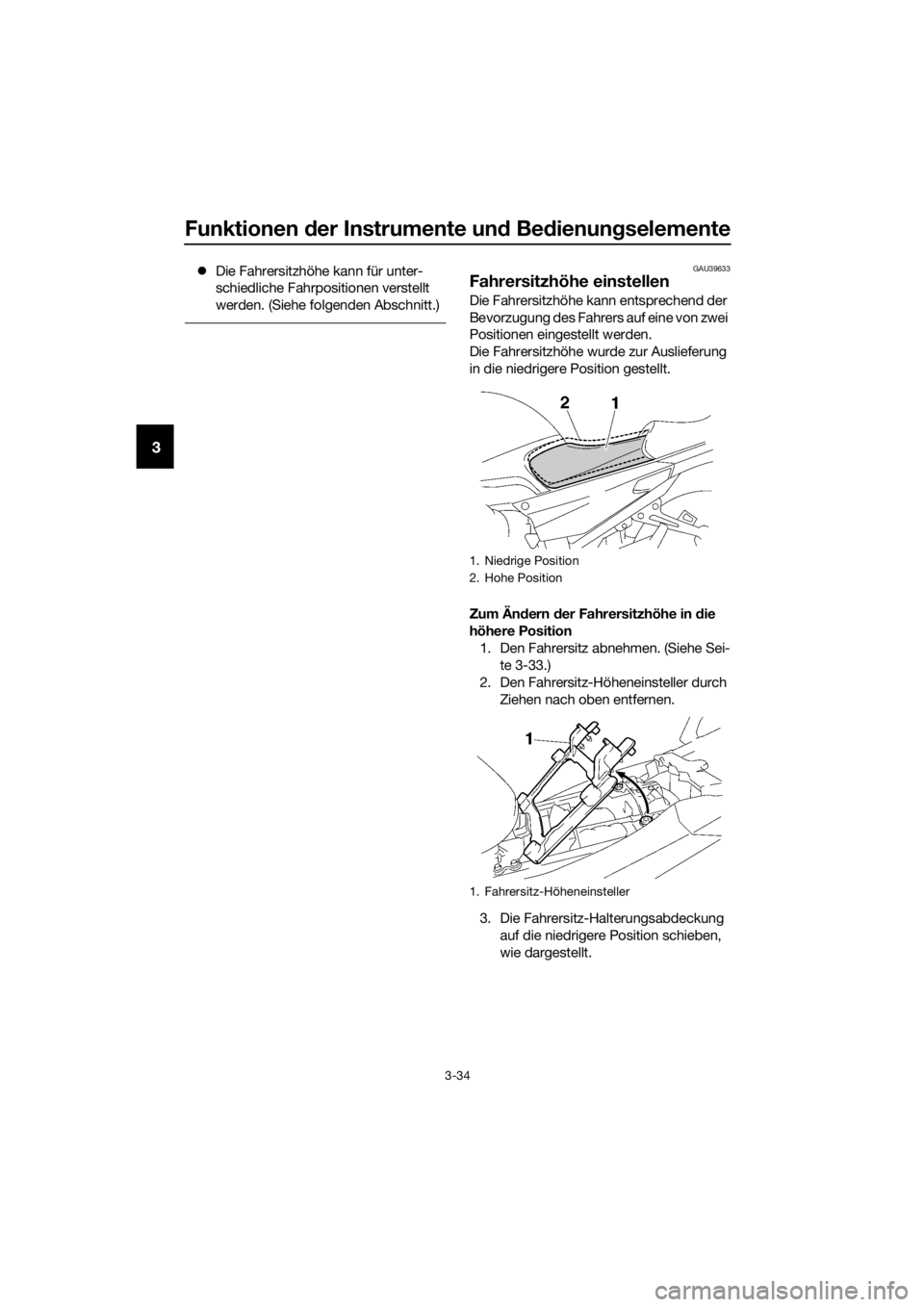

1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren
1. Die Zungen an der Hinterseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Vorder-
seite nach unten drücken, sodass er
einrastet.
2. Den Schlüssel abziehen. Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz-Verschlusshebel, der
sich unter dem hinteren Teil des Fah-
rersitzes befindet, wie dargestellt
nach links drücken, und dann den Sitz
abziehen.
Fahrersitz montieren
1. Die Zunge an der Vorderseite des Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.
2. Den Beifahrersitz montieren.
HINWEIS
 Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1
2
1. Fahrersitz-Verschlusshebel
2. Fahrersitz
1. Vorsprung
2. Sitzhalterung
UB88G0G0.book Page 33 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-34
3
Die Fahrersitzhöhe kann für unter-
schiedliche Fahrpositionen verstellt
werden. (Siehe folgenden Abschnitt.)GAU39633
Fahrersitzhöhe einstellen
Die Fahrersitzhöhe kann entsprechend der
Bevorzugung des Fahrer s auf eine von zwei
Positionen eingestellt werden.
Die Fahrersitzhöhe wurde zur Auslieferung
in die niedrigere Position gestellt.
Zum Än dern der Fahrersitzhöhe in d ie

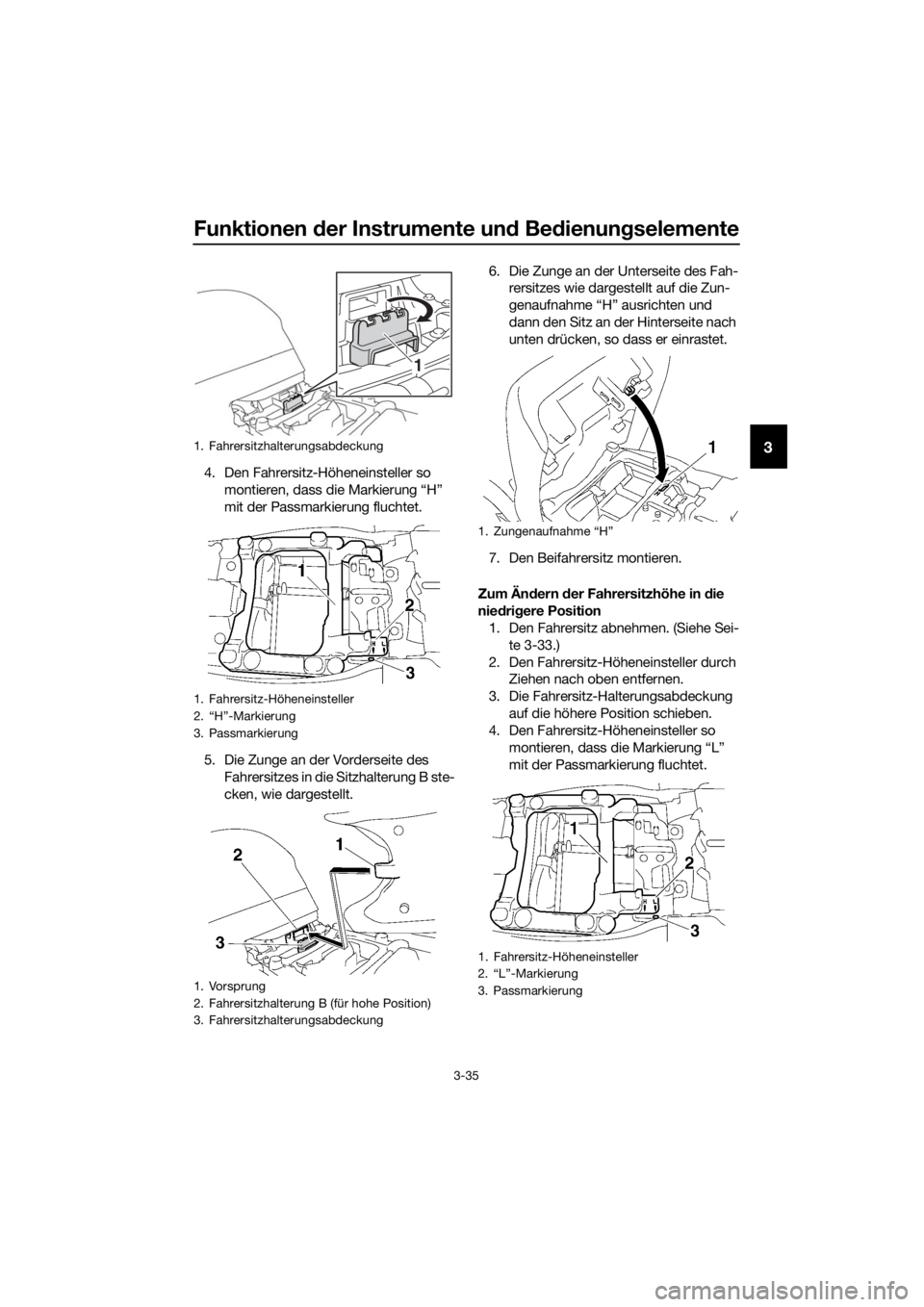

höhere Position 1. Den Fahrersitz abnehmen. (Siehe Sei- te 3-33.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die niedrigere Position schieben,
wie dargestellt.
1. Niedrige Position
2. Hohe Position
1. Fahrersitz-Höheneinsteller
UB88G0G0.book Page 34 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-35
3
4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “H”
mit der Passmarkierung fluchtet.
5. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt. 6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
Zum Än dern der Fahrersitzhöhe in die
nie dri gere Position
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-33.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die höhere Position schieben.
4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “L”
mit der Passmarkierung fluchtet.
1. Fahrersitzhalterungsabdeckung
1. Fahrersitz-Höheneinsteller
2. “H”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
3. Fahrersitzhalterungsabdeckung
1
1. Zungenaufnahme “H”
1. Fahrersitz-Höheneinsteller
2. “L”-Markierung
3. Passmarkierung
UB88G0G0.book Page 35 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-36
3
5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt.
6. Die Zunge an der Unterseite des Fah- rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU40254
A bla gefächer

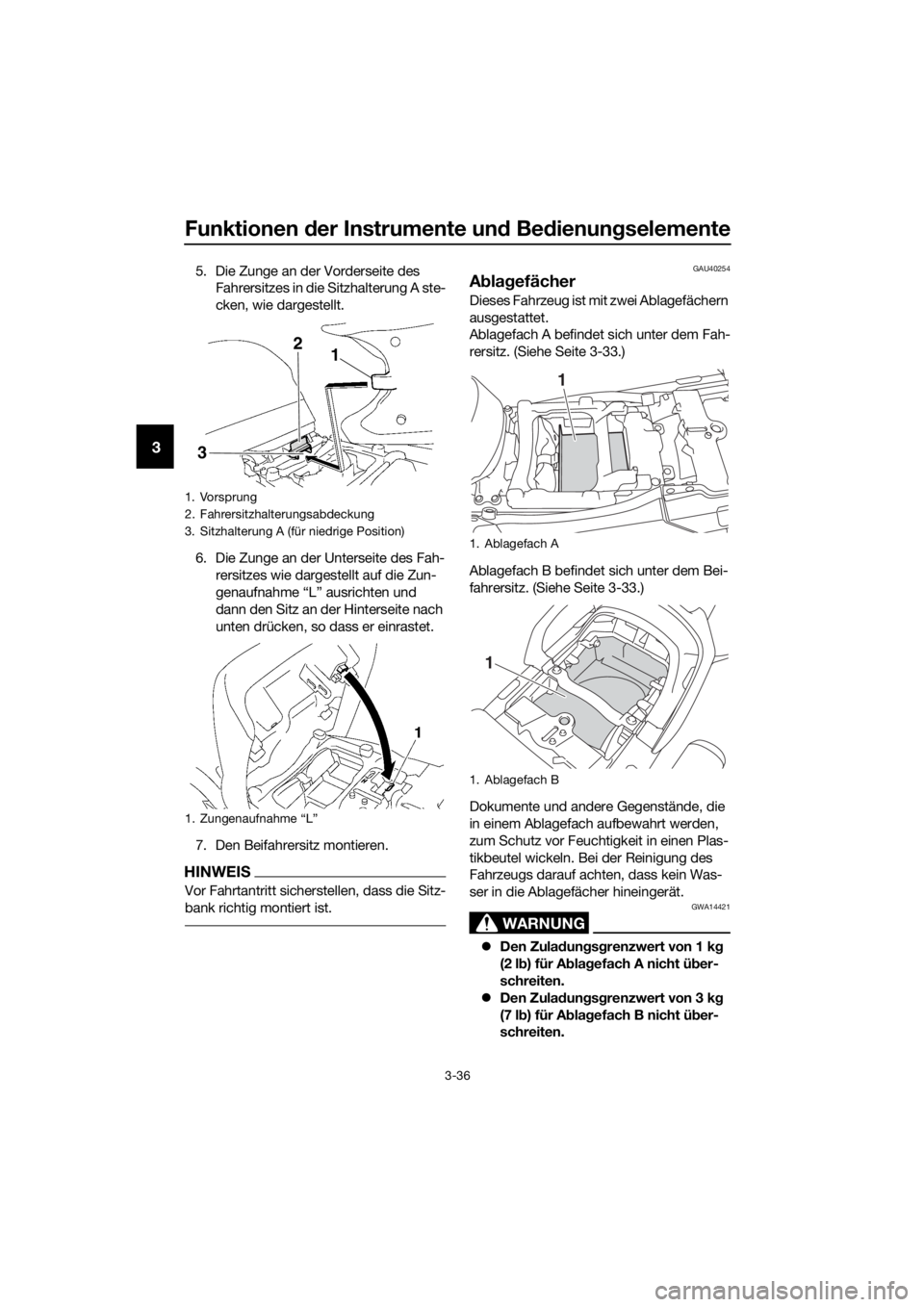

Dieses Fahrzeug ist mit zwei Ablagefächern
ausgestattet.
Ablagefach A befindet sich unter dem Fah-
rersitz. (Siehe Seite 3-33.)
Ablagefach B befindet sich unter dem Bei-
fahrersitz. (Siehe Seite 3-33.)
Dokumente und andere Gegenstände, die
in einem Ablagefach aufbewahrt werden,
zum Schutz vor Feuchtigkeit in einen Plas-
tikbeutel wickeln. Bei der Reinigung des
Fahrzeugs darauf achten, dass kein Was-
ser in die Ablagefächer hineingerät.
WARNUNG
GWA14421
 Den Zula dung sg renzwert von 1 kg
(2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dung sg renzwert von 3 kg
(7 l b) für A bla gefach B nicht ü ber-
schreiten.
1. Vorsprung
2. Fahrersitzhalterungsabdeckung
3. Sitzhalterung A (für niedrige Position)
1. Zungenaufnahme “L”
12
3
1. Ablagefach A
1. Ablagefach B
1
1
UB88G0G0.book Page 36 Friday, October 16, 2015 11:30 AM
