YAMAHA FJR1300A 2016 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2016, Model line: FJR1300A, Model: YAMAHA FJR1300A 2016Pages: 118, PDF Size: 3.26 MB
Page 111 of 118
Specificaties
8-3
8
Accu:
Model:GT14B-4
Voltage, capaciteit:
12 V, 12.0 Ah (10 HR)
Watta ge gloeilamp × aantal:
Koplamp:
LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer: LED
Parkeerlicht: LED
Kentekenverlichting:
LED
Instrumentenverlichting: LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje: LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED
Zekerin g:
Hoofdzekering:
50.0 A
Hoofdzekering 2: 30.0 A
Aansluitzekering 1:
3.0 A
Koplampzekering: 7.5 A Remlicht zekering:
1.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 10.0 A × 2
Circuitzekering alarmverlichtingssysteem: 7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 20.0 A
Zekering cruise control:
1.0 A
Backup-zekering: 7.5 A
Zekering kuipruitmotor: 20.0 A
Zekering elektronische smoorklep:
7.5 A
UB88D0D0.book Page 3 Friday, October 16, 2015 1:46 PM
Page 112 of 118

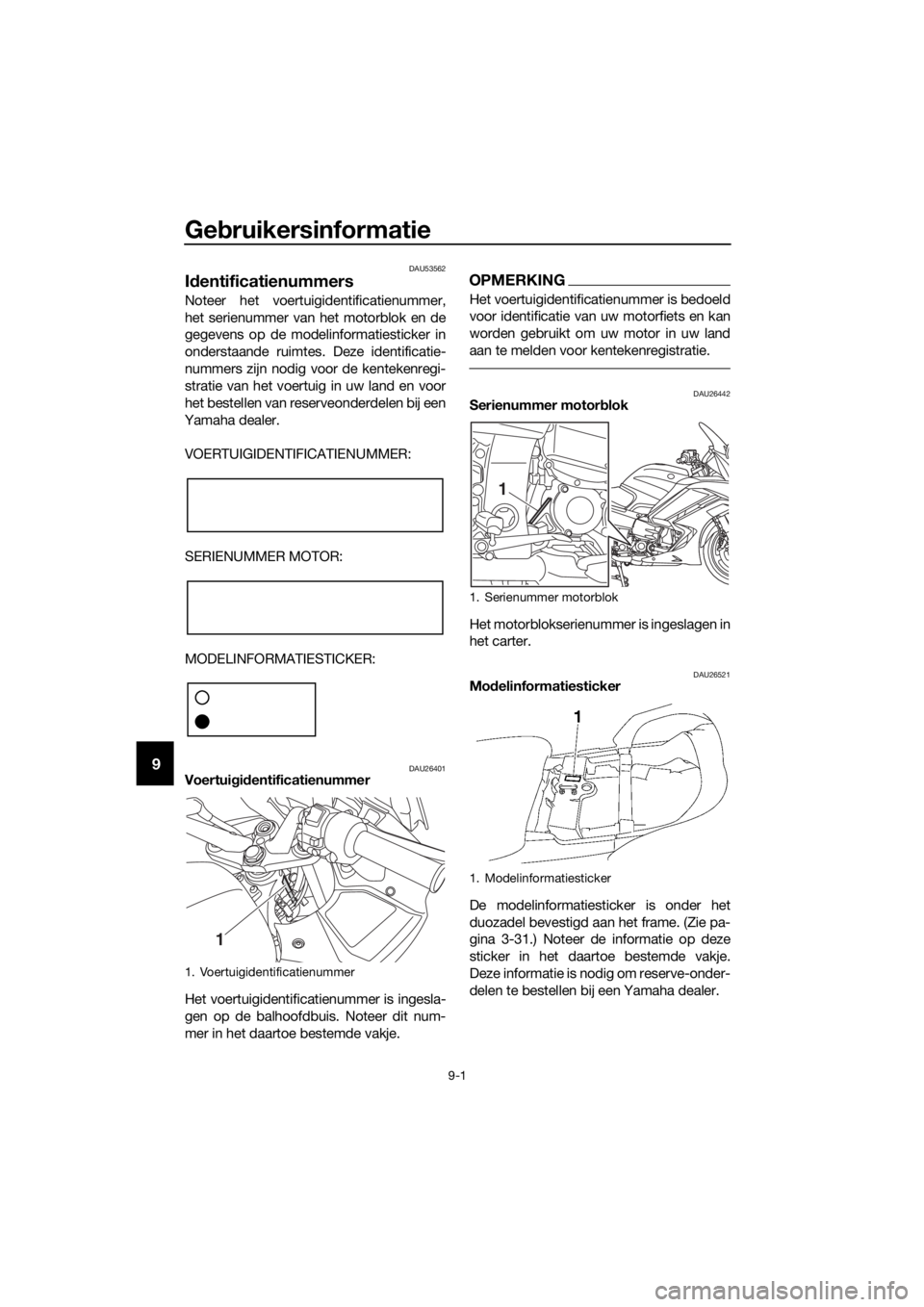

Gebruikersinformatie
9-1
9
DAU53562
Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26521Mo delinformatiesticker
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-31.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
UB88D0D0.book Page 1 Friday, October 16, 2015 1:46 PM
Page 113 of 118
Gebruikersinformatie
9-2
9
DAU69910
Dia gnosestekker
De diagnosestekker bevindt zich op de
aangegeven plaats.
1. Diagnosestekker
1
UB88D0D0.book Page 2 Friday, October 16, 2015 1:46 PM
Page 114 of 118
10-1
10
Index
A
ABS ....................................................... 3-25
ABS-waarschuwingslampje .................... 3-5
Accessoirebox ...................................... 3-35
Accu ...................................................... 6-32
Achterbrugscharnierpunten, smeren .... 6-30
Achteruitkijkspiegels ............................. 3-39
Achterwielophanging, smeren .............. 6-30
B
Banden ................................................. 6-20
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-28
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4
C
Cardanolie............................................. 6-14
Claxonschakelaar ................................. 3-22
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-4
Controlelampjes cruise control ............... 3-4
Controlelampjes en waarschuwingslampjes ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering............... 3-5
Controlelampje tractieregeling................ 3-5
Cruise control ......................................... 3-6
Cruise control-schakelaars ................... 3-23
D
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar/ lichtsignaalschakelaar ........................ 3-22
D-mode (rijmodus) ................................ 3-21
F
Filterbus ................................................ 6-11
G
Gasgreep en gaskabel, controleren en smeren................................................ 6-28
Gelijkstroom aansluitcontact voor accessoires......................................... 3-45
Gereedschapsset.................................... 6-2
H
Hoogte bestuurderszadel, verstellen .... 3-32
I
Identificatienummers .............................. 9-1
Inrijperiode .............................................. 5-5
K
Kabels, controleren en smeren ............. 6-27
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-15
Koplamphoogte, aanpassen ................. 3-36 Koppelingshendel........................ 3-23, 6-23
L
Luchtfilterelement, reinigen .................. 6-17
M
Matkleur, let op ...................................... 7-1
Menuschakelaar ................................... 3-23
Middenbok en zijstandaard,
controleren en smeren ....................... 6-29
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-11
Multifunctionele meter ............................ 3-9
N
Niveaus rem- en koppelingsvloeistof, controleren ......................................... 6-25
O
Onderhoud en smering, periodiek.......... 6-4
Onderhoud, uitstootcontrolesysteem..... 6-3
Opbergcompartimenten ....................... 3-34
P
Panelen, verwijderen en aanbrengen ..... 6-7
Parkeren ................................................. 5-5
Plaats van de onderdelen....................... 2-1
Problemen oplossen ............................ 6-36
R
Rem- en koppelingshendels,
controleren en smeren ....................... 6-29
Rem- en koppelingsvloeistof, verversen............................................ 6-27
Rem- en schakelpedalen, controleren en smeren .......................................... 6-28
Remhendel ........................................... 3-24
Remlichtschakelaars ............................ 6-24
Rempedaal ........................................... 3-25
Richtingaanwijzerschakelaar ................ 3-22
S
Schakelaar alarmverlichting ................. 3-22
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-24
Schokdemperunit, afstellen.................. 3-41
Selectieschakelaar ............................... 3-23
Serienummer motorblok......................... 9-1
Specificaties ........................................... 8-1
Stalling.................................................... 7-4
Stand van het stuur, verstellen ............. 3-37
Startblokkeersysteem ............................ 3-1
Starten van de motor ............................. 5-2
Startspersysteem ................................. 3-43
Stationair toerental, controleren ........... 6-18
Stop/Run/Start-schakelaar................... 3-22
Storingzoekschema’s ........................... 6-37
UB88D0D0.book Page 1 Friday, October 16, 2015 1:46 PM
Page 115 of 118
Index
10-2
10
Stuurschakelaars.................................. 3-22
Stuursysteem, controleren ................... 6-31
T
Tankdop ............................................... 3-28
Tankoverloopslang ............................... 3-30
Tractieregeling...................................... 3-26
U
Uitlaatkatalysatoren.............................. 3-30
V
Veiligheidsinformatie .............................. 1-1
Ventilatieopeningen van
stroomlijnpanelen, openen en
sluiten................................................. 3-37
Verzorging .............................................. 7-1
Voertuigidentificatienummer .................. 9-1
Voertuigverlichting................................ 6-35
Voor- en achterremblokken controleren ......................................... 6-24
Voorvork, afstellen................................ 3-39
Voorvork, controleren ........................... 6-31
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel,
controleren ......................................... 6-23
Vrijstandcontrolelampje.......................... 3-4
W
Waarschuwingslampje motorstoring...... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-22
Wiellagers controleren.......................... 6-32
Z
Zadels................................................... 3-31
Zekeringen, vervangen ......................... 6-34
Zijstandaard ......................................... 3-43
UB88D0D0.book Page 2 Friday, October 16, 2015 1:46 PM
Page 116 of 118
A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
Page 117 of 118
A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
Page 118 of 118
DIC183
Oorspronkelijke gebruiksaanwijzing
PRINTED IN THE NETHERLANDS2015.10
