YAMAHA FJR1300A 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-31
6
PAU44276
Verificação e lubrificação d os
pe dais do travão e de mu dança
d e veloci dad es
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Ped al do travão
Ped al de mu dança de veloci dad es
PAU43602
Verificação e lubrificação d as
alavancas d o travão e da em-
braiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de silicone
UB88P0P0.book Page 31 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-32
6
PAU23215
Verificação e lubrificação do
d escanso central e do descanso
lateral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o d escanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral po dem bater no chão e
d istrair o con dutor, resultan do numa
possível per da de controlo.
PAU23252
Lubrificação da suspensão tra-
seira
Os pontos de articulação da suspensão
traseira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos especi-
ficados na tabela de lubrificação e
manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB88P0P0.book Page 32 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-33
6
PAUM1653

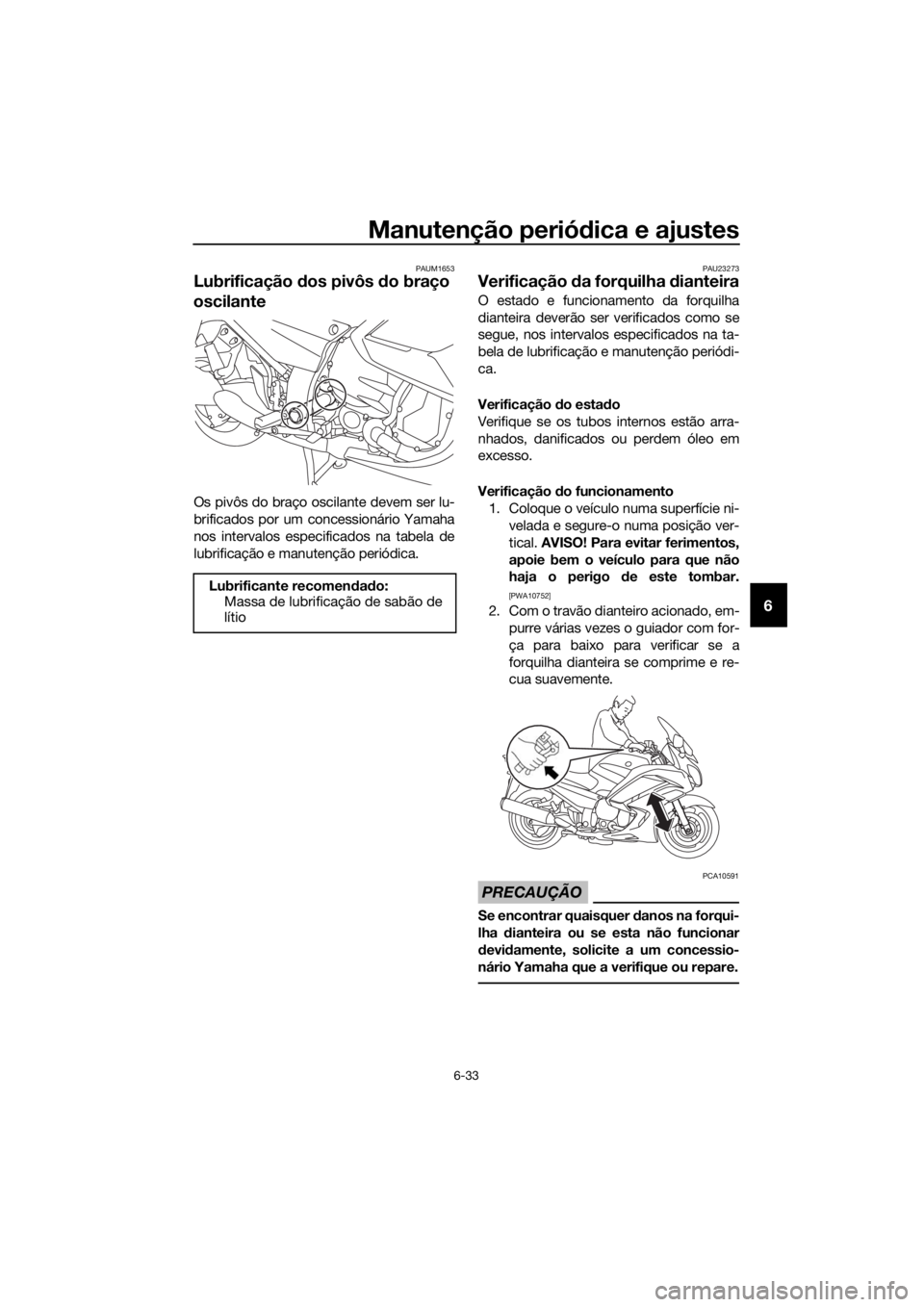

Lubrificação dos pivôs do braço
oscilante
Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU23273
Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB88P0P0.book Page 33 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-34
6
PAU45512

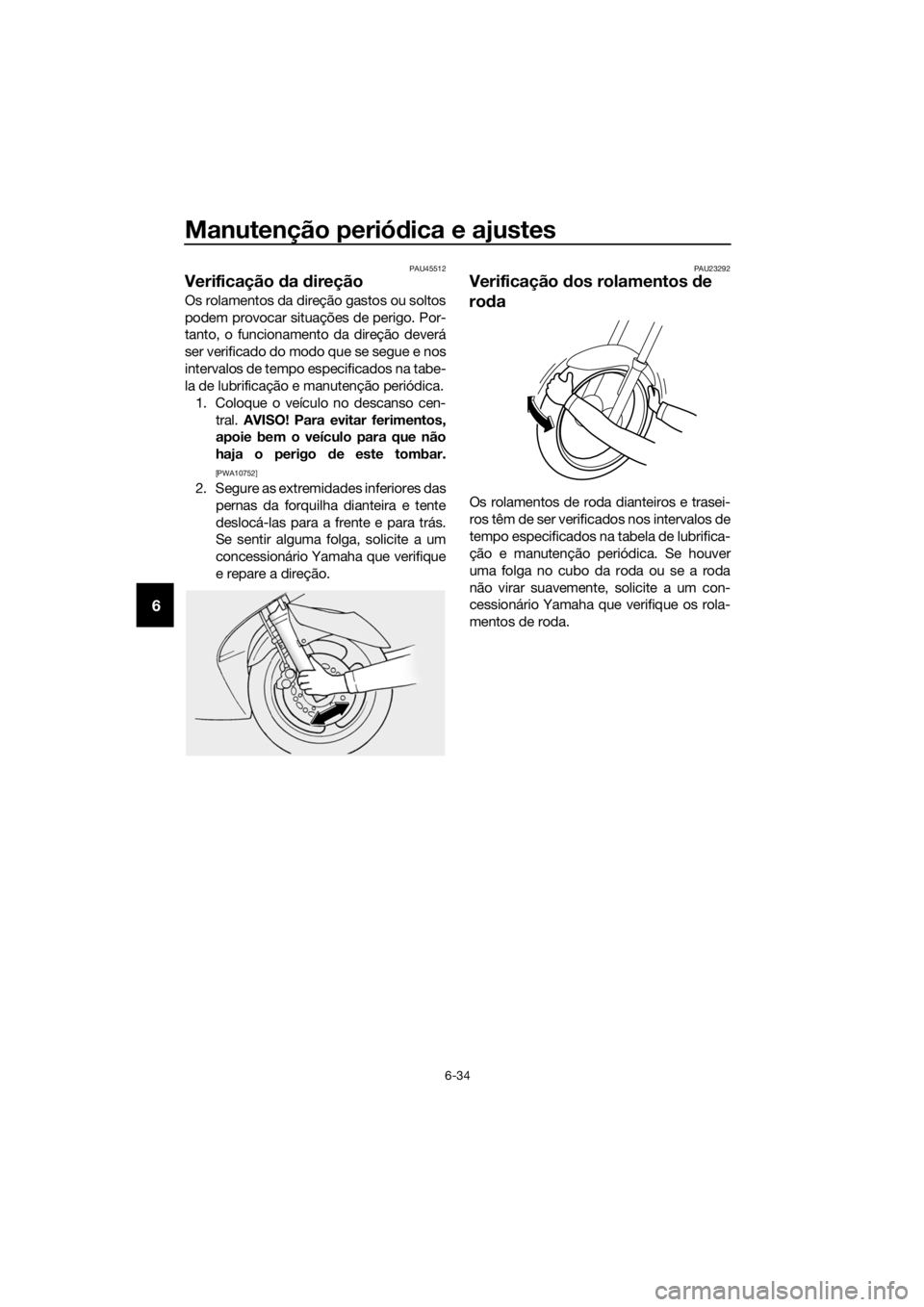

Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
PAU23292
Verificação dos rolamentos de
ro da
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
UB88P0P0.book Page 34 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-35
6
PAU39526
Bateria
A bateria encontra-se por baixo do painel
A. (Consulte a página 6-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso d e contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure imed iata-
mente cui dad os mé dicos. 
As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional d anificará a bateria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
1. Bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
1 2
3
UB88P0P0.book Page 35 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-36
6
chave está ro dad a para “OFF”, e,
em segui da, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
PAU54515
Substituição dos fusíveis
As caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do painel A.
(Consulte a página 6-8.)
1. Fusível principal
2. Fusível de substituição
3. Fusível do controlo de cruzeiro
4. Fusível da luz dos travões
5. Caixa de fusíveis
6. Fusível principal 2
5
1
3
4
2
5 26
UB88P0P0.book Page 36 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-37
6
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incênd io.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
1. Fusível do motor do ABS
2. Fusível de solenóide ABS
3. Fusível do sistema de injeção
4. Fusível de reserva (para o relógio e o siste-ma imobilizador)
5. Fusível da válvula eletrónica do acelerador
6. Fusível do farol dianteiro
7. Fusível de substituição
8. Fusível de perigo
9. Fusível do sistema de sinalização
10.Fusível do terminal 1 (para tomada CC auxi- liar)
11.Fusível da unidade de controlo ABS
12.Fusível da ignição
13.Fusível do motor da ventoinha do radiador direito
14.Fusível do motor da ventoinha do radiador esquerdo
15.Fusível do motor do para-vento
14
7
9
10
11
1213
7
158
1
7
23
4
5
6
7
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível principal 2: 30.0 A
Fusível para terminal 1: 3.0 A
Fusível do farol dianteiro:
7.5 A
Ffusível luz freio: 1.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
20.0 A
Fusível do motor da ventoinha do
radiador:
10.0 A × 2
Fusível de reserva: 7.5 A
Fusível da luz de perigo: 7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível do sistema de controlo de
cruzeiro: 1.0 A
Fusível do motor do pára-vento:
20.0 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
UB88P0P0.book Page 37 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-38
6
PAU72980
Luzes do veículo
Este modelo está equipado com luzes LED.
Não há lâmpadas passíveis de serem subs-
tituídas pelo utilizador.
Se uma luz não se acender, verifique os fu-
síveis e, em seguida, solicite a um conces-
sionário Yamaha que verifique o veículo.
PRECAUÇÃO
PCA16581
Não cole nenhum tipo d e película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.
UB88P0P0.book Page 38 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-39
6
PAU63470
Tabelas de deteção e resolução de problemas
Problemas no arranque ou fraco d esempenho do motor
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija as distâncias dos
eléctrodos das velas de
ignição ou substitua as
velas de ignição.
Verifique as ligações
dos fios da bateria e, se
necessário, solicite a
um concessionário
Yamaha que a carregue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmidaAccione o motor de
arranque eléctrico.
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire as velas de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
UB88P0P0.book Page 39 Friday, October 16, 2015 2:29 PM

Manutenção periódica e ajustes
6-40
6

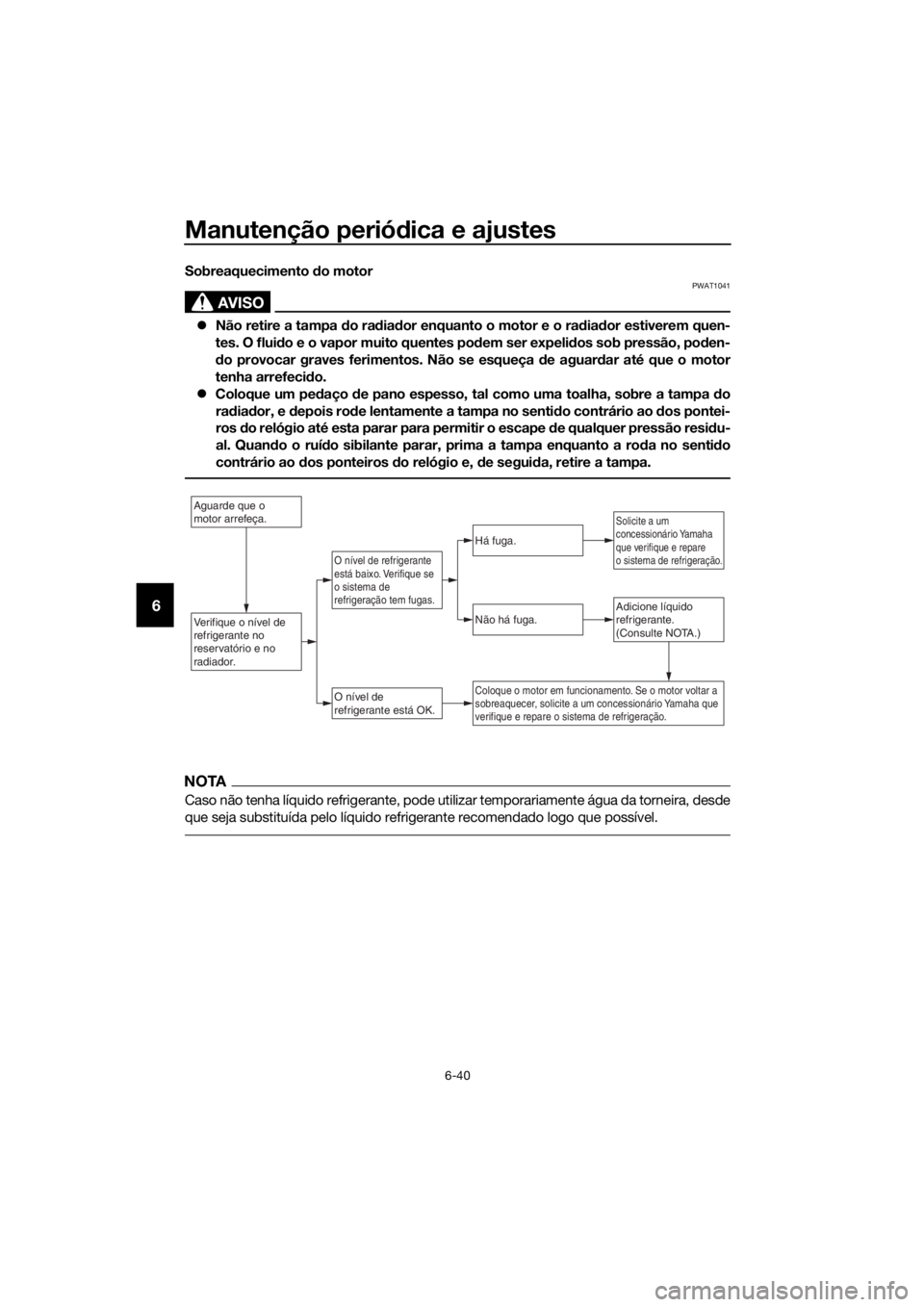

Sobreaquecimento do motor
AVISO
PWAT1041
 Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quen-
tes. O flui do e o vapor muito quentes po dem ser expeli dos sob pressão, pod en-
d o provocar graves ferimentos. Não se esqueça de aguar dar até que o motor
tenha arrefeci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do
ra dia dor, e depois rod e lentamente a tampa no senti do contrário ao d os pontei-
ros do relógio até esta parar para permitir o escape de qualquer pressão resi du-
al. Quan do o ruí do sibilante parar, prima a tampa enquanto a ro da no sentid o
contrário ao d os ponteiros do relógio e, de segui da, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode util izar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de
refrigerante no
reservatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nível de
refrigerante está OK.
Não há fuga.
Há fuga.
O nível de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que verifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
UB88P0P0.book Page 40 Friday, October 16, 2015 2:29 PM
