YAMAHA FJR1300A 2016 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-24
6
HAU22074
Leva frizione
Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifi-
care che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-26.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’ar ia nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare
il motociclo.
HAU37914
Controllo del gioco della leva fre-
no
Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbi dezza e ced evolez-
za, questo può in dicare la presenza d i
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la
potenza della frenata, con possibile per-
d ita del controllo del mezzo e di inci den-
ti.
1. Assenza di gioco leva freno
1
UB88H0H0.book Page 24 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione perio diche
6-25
6
HAU22283
Interruttori luce stop
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Poi-
ché gli interruttori luce stop sono
componenti del sistema di regolazione au-
tomatica della velocità , devono essere re-
golati da un concessionario Yamaha, che
possiede le conoscenze e le esperienze
tecniche necessarie.
HAU22393
Controllo delle pasti glie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43432Pasti glie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-
mata al punto che la scanalatura indicatore
d’usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre- no
1
1
UB88H0H0.book Page 25 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione periodiche
6-26
6
HAU22501Pasti glie freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore rivestimento pastiglia freno. Se
una pastiglia freno è danneggiata, o se lo
spessore rivestimento pastiglia freno è infe-
riore a 0.8 mm (0.03 in), fare sostituire in
gruppo le pastiglie freni da un concessio-
nario Yamaha.HAU40272
Controllo dei livelli d el liqui do fre-
ni e d el liqui do della frizione
Prima di utilizzare il mezzo, controllare che
il liquido dei freni e il liquido della frizione si-
ano al di sopra dei riferimenti di livello min.
Prima di controllare i livelli del liquido dei
freni e del liquido della frizione, assicurarsi
che le parti superiori dei serbatoi siano in
posizione orizzontale. Rabboccare il liquido
dei freni e il liquido della frizione, se neces-
sario.
Freno anteriore
Freno posteriore
1. Spessore rivestimento pastiglia freno
1
1. Riferimento di livello min.
1. Riferimento di livello min.
1
UB88H0H0.book Page 26 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione perio diche
6-27
6
Frizione
NOTA
Il serbatoio olio freno posteriore si trova
dietro il pannello C. (Vedere pagina 6-7.)
AVVERTENZA
HWA16031
Una manutenzione scorretta può ri durre
la capacità di frenata o il funzionamento
d ella frizione. Rispettare le se guenti pre-
cauzioni:  Un livello insufficiente del li qui do
d ei freni o d el liqui do della frizione
potrebbe provocare l’in gresso di
aria nel circuito freni o nel circuito
frizione, causan do una d iminuzione
d elle prestazioni di frenata o della
frizione.
 Pulire i tappi di riempimento prima
d i rimuoverli. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato.
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in gomma
potrebbero deteriorarsi, causan do
per dite. 
Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei fr

eni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Fare attenzione affinché non entri
dell’ac qua o della polvere nel ser-
batoio li qui do freni o d el liqui do del-
la frizione durante il rabbocco.
L’ac qua causa una notevole ri du-
zione del punto di ebollizione del li-
q ui do e può provocare il “vapor
lock”, e lo sporco può intasare le
valvole d ell’unità i draulica ABS.
ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.
Se il livello del liquido scende troppo, la
membrana del serbatoio liquido freni o li-
quido della frizione perde la sua forma a
causa della depressione. Ricordarsi di rida-
re alla membrana la sua forma originale pri-
ma di installarla nel serbatoio liquido freni o
del liquido della frizione.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido della frizione è
basso è possibile che vi sia una perdita nel
circuito frizione; pertanto, assicurarsi di
controllare la presenza di perdite nel circu-
ito frizione. Se il livello del liquido dei freni o
del liquido della frizione cala improvvisa-
mente, fare controllare il mezzo da un con-
cessionario Yamaha prima di continuare a
utilizzarlo.
1. Riferimento di livello min.
Li qui do d ei freni e li qui do d ella fri-
zione prescritti secon do specifica:
liquido freni DOT 4
UB88H0H0.book Page 27 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione periodiche
6-28
6
HAU22754
Cambio dei li qui di d el freno e d el-
la frizione
Fare cambiare il liquido freni e frizione da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione. Inoltre fare
sostituire i paraolio delle pompe freni e fri-
zione idraulica, e delle pinze, come pure i
tubi freni e frizione idraulica agli intervalli
elencati qui di seguito, oppure se presenta-
no danneggiamenti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freno e frizione idraulica: Sostitu-
ire ogni quattro anni.
HAU23098
Controllo e lubrificazione dei cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712]
Lubrificante consi gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB88H0H0.book Page 28 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione perio diche
6-29
6
HAU23115
Controllo e lubrificazione della
manopola e del cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.

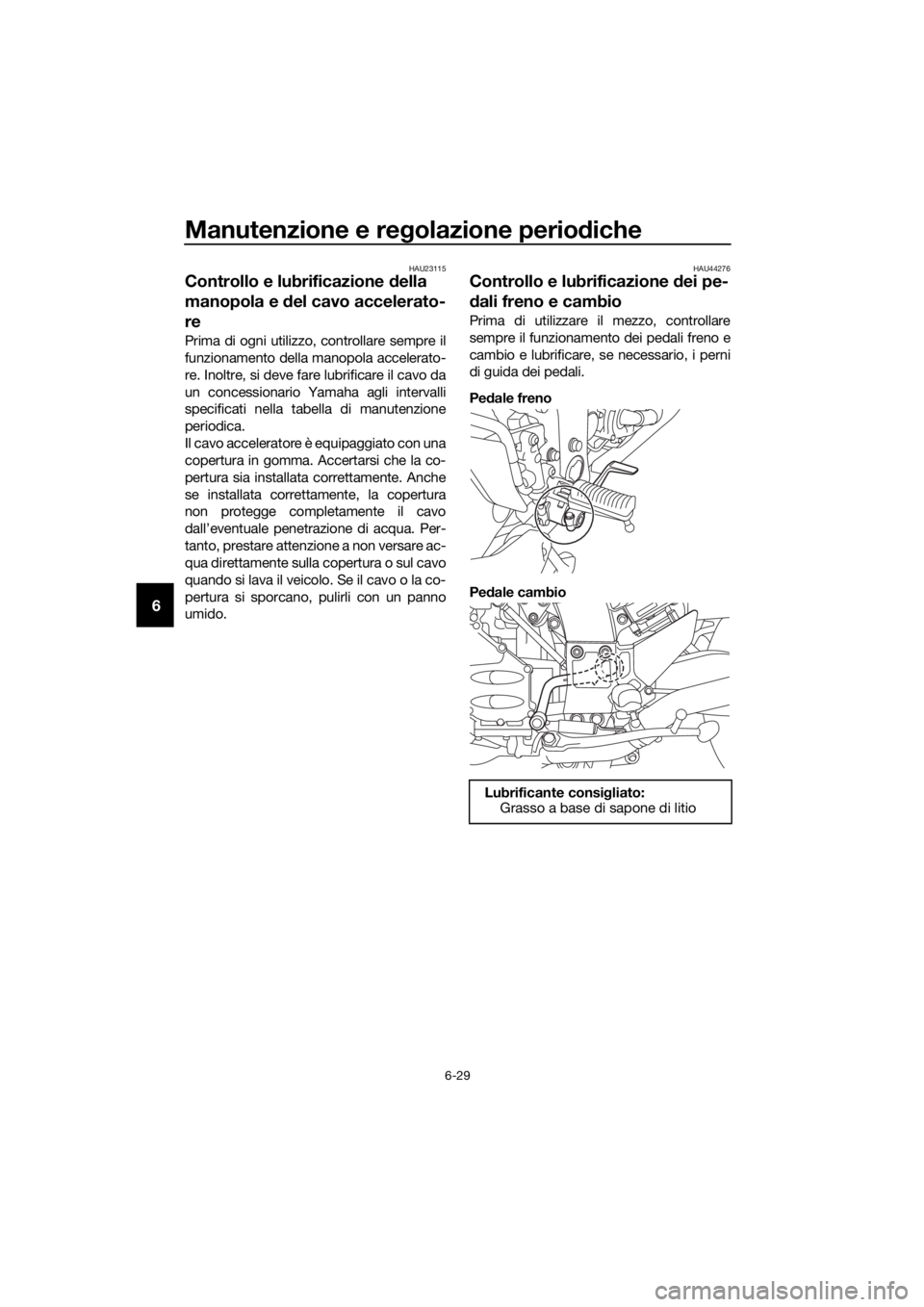

HAU44276
Controllo e lubrificazione d ei pe-
d ali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB88H0H0.book Page 29 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione periodiche
6-30
6

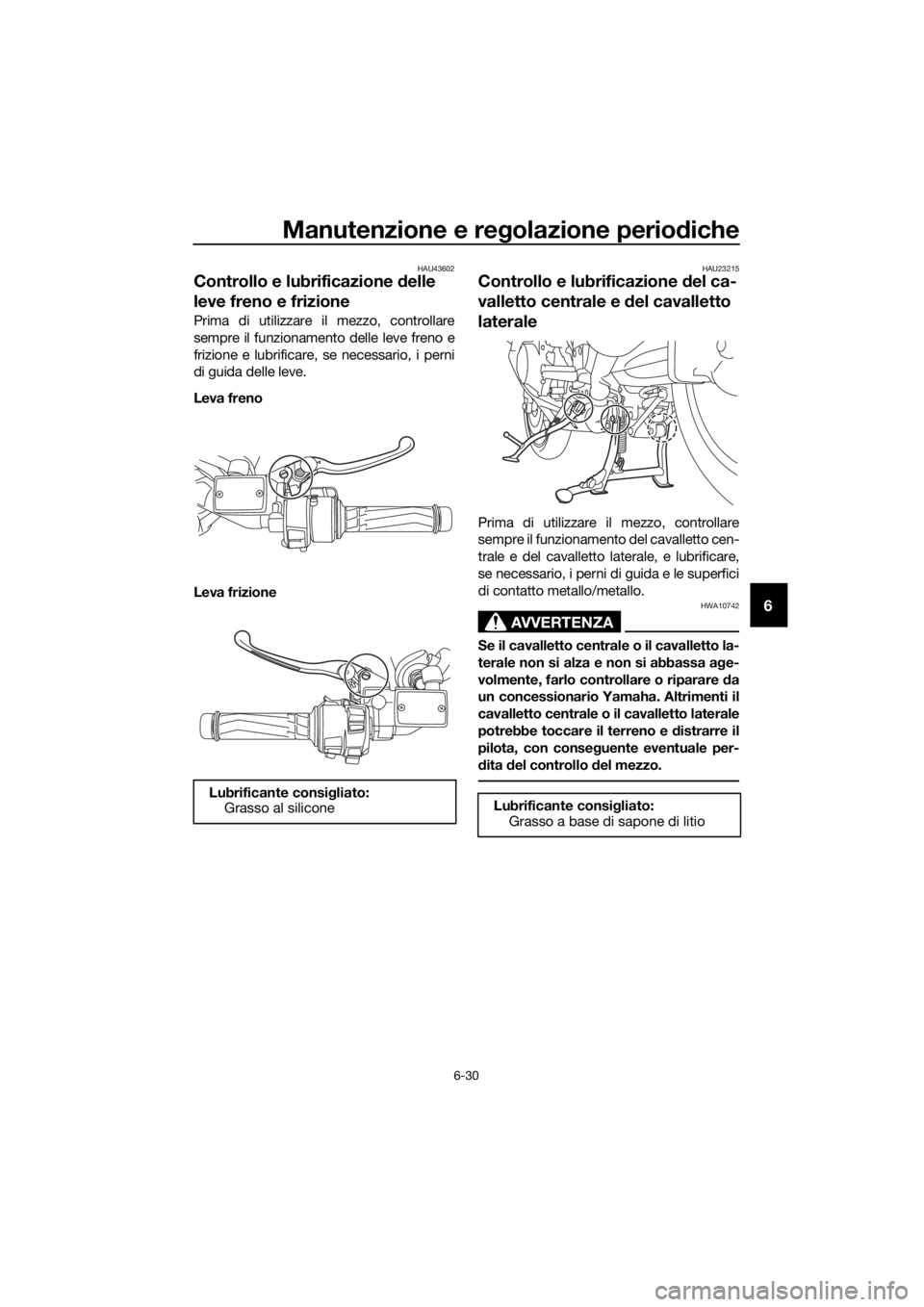

HAU43602
Controllo e lubrificazione d elle
leve freno e frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
HAU23215
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa ag e-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo del mezzo.
Lubrificante consi gliato:
Grasso al siliconeLubrificante consi gliato:
Grasso a base di sapone di litio
UB88H0H0.book Page 30 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione perio diche
6-31
6

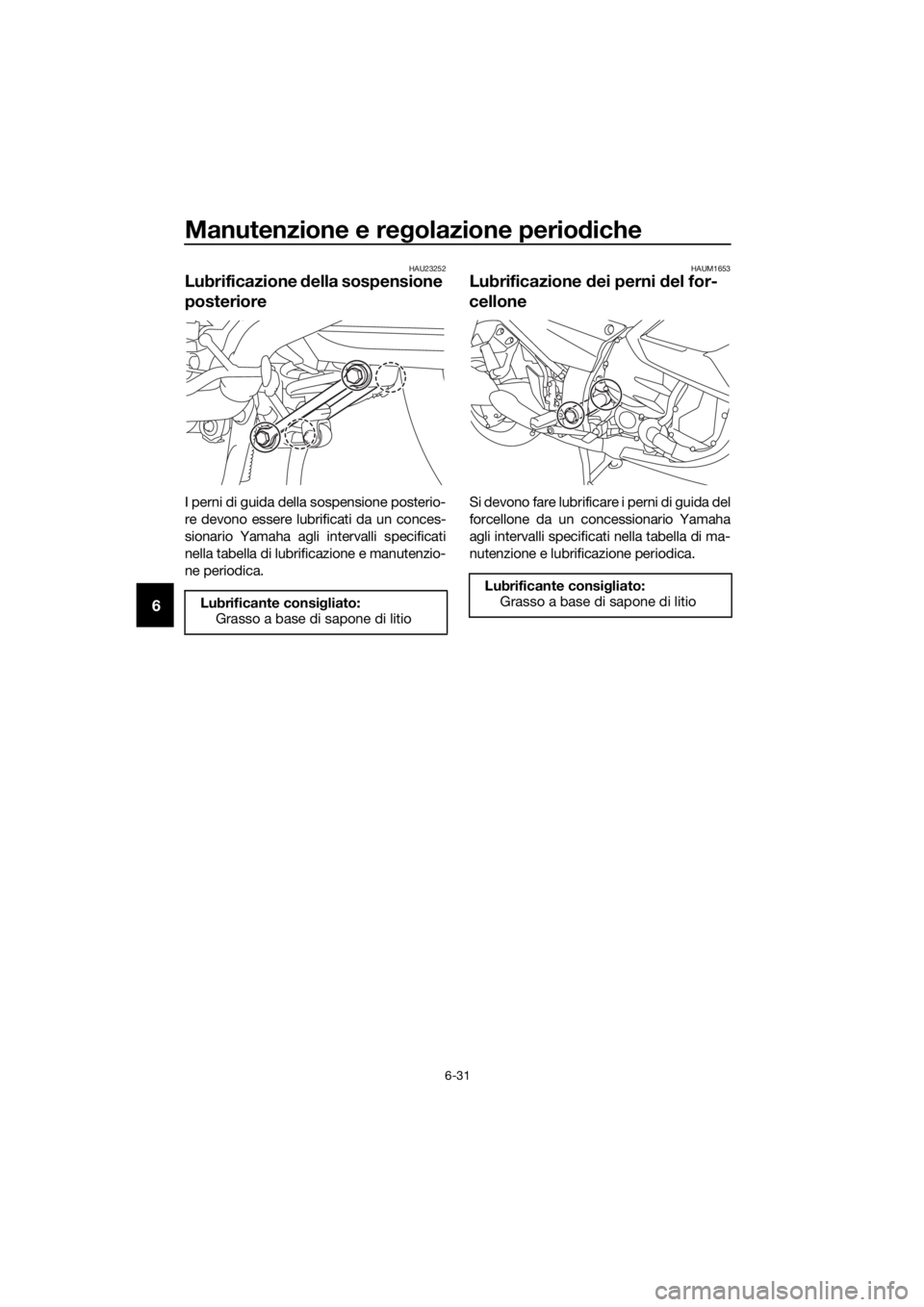

HAU23252
Lubrificazione della sospensione
posteriore
I perni di guida della sospensione posterio-
re devono essere lubrificati da un conces-
sionario Yamaha agli intervalli specificati
nella tabella di lubrificazione e manutenzio-
ne periodica.
HAUM1653
Lubrificazione dei perni del for-
cellone
Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB88H0H0.book Page 31 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione periodiche
6-32
6
HAU23273
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.

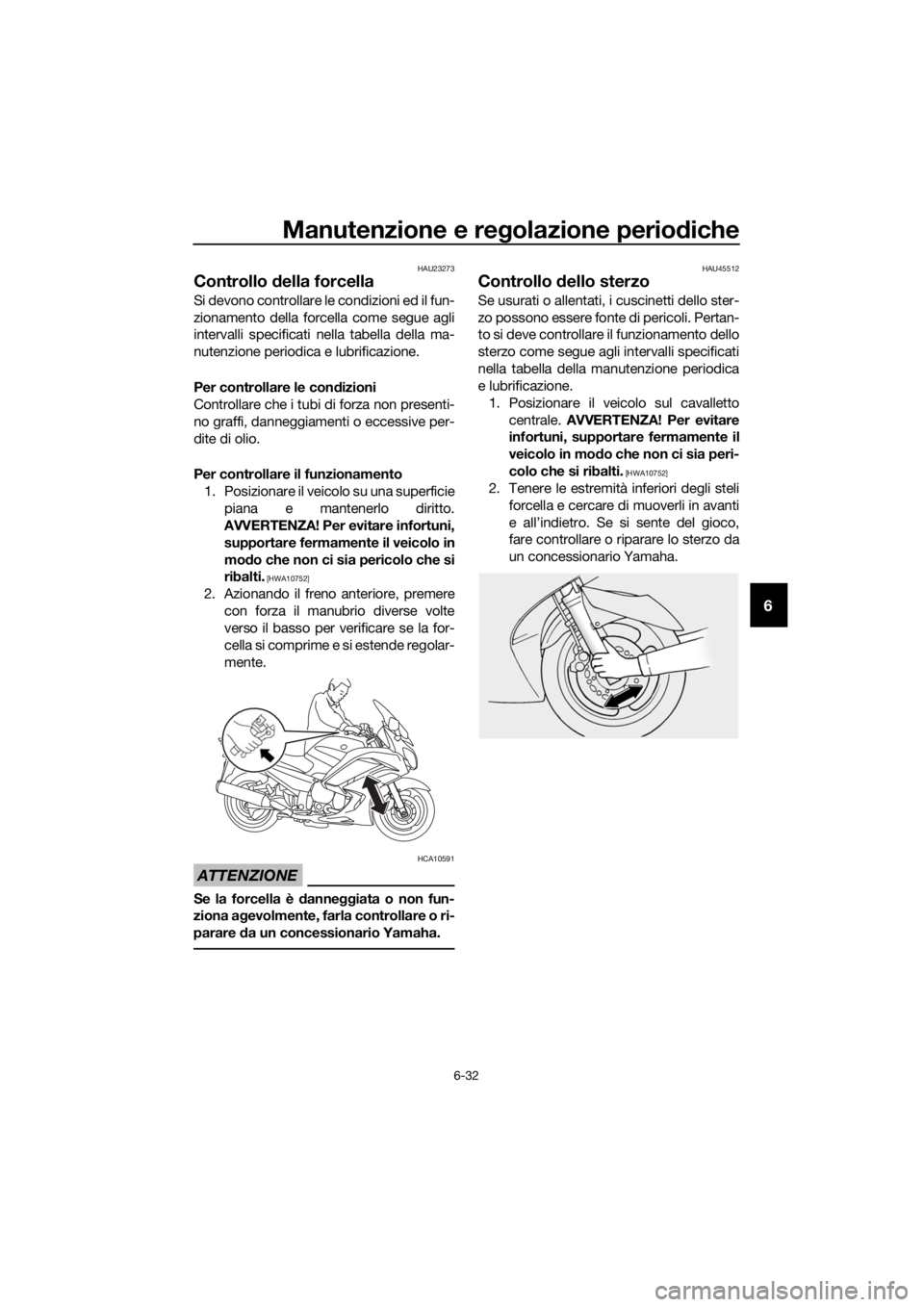

Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è d anneggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU45512
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mod o che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
UB88H0H0.book Page 32 Friday, October 16, 2015 10:16 AM

Manutenzione e regolazione perio diche
6-33
6
HAU23292
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU39526
Batteria
La batteria si trova sotto al pannello A. (Ve-
dere pagina 6-7.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e prote g-
g ere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso di
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta ac qua.
CONTATTO INTERNO: Bere
gran di q uantità di ac qua o latte e
chiamare imme diatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.

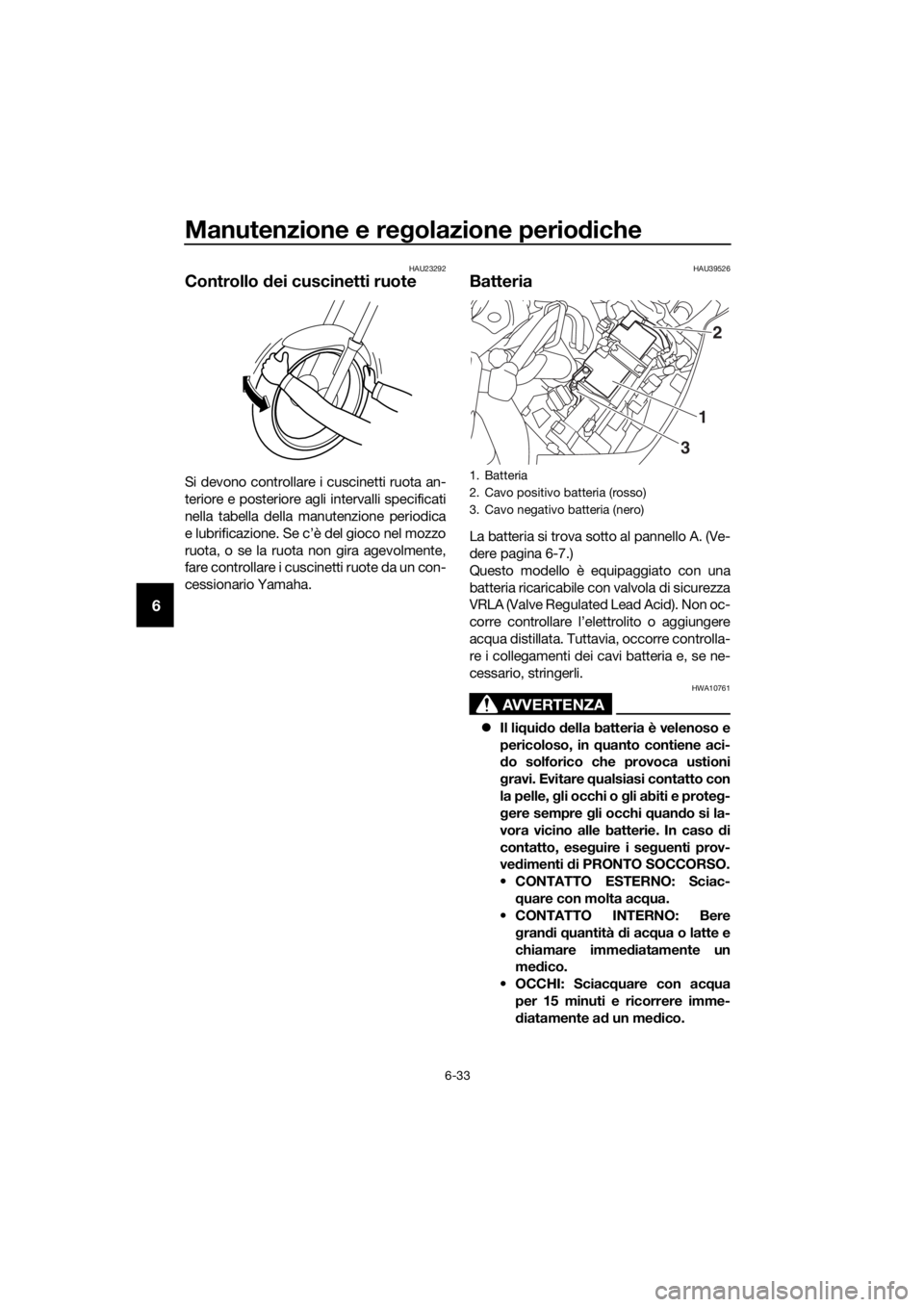

1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1 2
3
UB88H0H0.book Page 33 Friday, October 16, 2015 10:16 AM
