Pflege und La gerun g d es Motorra ds
7-3
7
ACHTUNG: Kein warmes Wasser
verwen den, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen, einschließlich verchrom-
ter und vernickelter
Metalloberflächen, sprühen.
Windschutzscheibe reinigen
Keine alkalischen oder säurehaltigen Reini-
ger, Benzin, Bremsflüssigkeit oder sonstige
Lösungsmittel verwenden. Die Wind-
schutzscheibe mit einem Tuch oder
Schwamm, das/der mit neutralem Reini-
gungsmittel angefeuchtet ist reinigen und
danach gründlich mit Wasser abspülen. Für
die weitere Reinigung Yamaha Wind-
schutzscheibenreiniger oder einen anderen
qualitativ hochwertigen Reiniger verwen-
den. Einige Plastikreinigungsmittel könnten
auf der Windschutzscheibe Kratzer hinter-
lassen. Vor dem ersten Einsatz solcher Rei-
nigungsmittel an einer nicht im Blickfeld lie-
genden Stelle testen, ob er Scheuerspuren
hinterlässt.
Nach der Reini gun g
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen. 5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä- chen.
7. Das Motorrad vollständig trocknen lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreini gun gen auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen.  Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det.
 Gegeb enenfalls Bremsschei ben
und -beläg e mit Aceton od er einem
hand elsüblichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorra ds in den Kurven
testen.
ACHTUNG
GCA10801
 Wachs un d Öl stets sparsam auftra-
g en un d je glichen Ü berschuss a b-
wischen.
 Niemals Gummi- o der Kunststoff-
teile einölen b zw. wachsen, son-
d ern mit g eeigneten Pfle gemitteln
b ehan deln.
 Polituren nicht zu häufi g einsetzen,
d enn diese enthalten Schleifmittel,
d ie eine d ünne Schicht des Lackes
a b tra gen.
HINWEIS
 Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
UB88G1G0.book Page 3 Wednesday, July 12, 2017 11:23 AM

Pflege und La gerung d es Motorra ds
7-4
7
 Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.GAU26244
Abstellen
Kurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.
ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann blei bt das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild un g zur Fol ge hab en.
 Um Korrosion zu verhin dern, feuch-
te Keller, S tälle (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gela gert wer-
d en, vermei den.
S tillle gun g
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab- schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü- gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen.
UB88G1G0.book Page 4 Wednesday, July 12, 2017 11:23 AM

Pflege und La gerun g d es Motorra ds
7-5
7
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig un gen un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors
sicherstellen, dass die Zün dker-
zenelektro den geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-35.
HINWEIS
Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
UB88G1G0.book Page 5 Wednesday, July 12, 2017 11:23 AM

Technische Daten
8-1
8
Abmessun gen:
Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe: 1325/1455 mm (52.2/57.3 in)
Sitzhöhe: 805/825 mm (31.7/32.5 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit: 130 mm (5.12 in)
Mindest-Wendekreis: 3.1 m (10.17 ft)
Gewicht:
Gewicht (fahrfertig):
289 kg (637 lb)
Motor:
Verbrennungstakt:4-Takt
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder:
4-Zylinder
Hubraum: 1298 cm3
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis:
10.8 : 1
Startsystem: Elektrostarter
Schmiersystem: Nasssumpfschmierung
Motoröl:
Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen: 10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge:
Ölwechsel:3.80 L (4.02 US qt, 3.34 Imp.qt) Mit Ölfilterausbau:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Achsantrie bsöl:
Sorte:
Yamaha Original-Kardangetriebeöl SAE
80W-90 API GL-5
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Füllmeng e:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 2.60 L (2.75 US qt, 2.29 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Trockenelement
Kraftstoff:
Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 25 L (6.6 US gal, 5.5 Imp.gal)
Davon Reserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Kraftstoff-Einspritzun g:
Drosselklappengehäuse:
Kennzeichnung: B881 00
Zün dkerze(n):
Hersteller/Modell:
NGK/CPR8EA-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)
Kupplun g:
Kupplungsbauart:
Nass, Mehrscheiben
Antrie bsstran g:
Primäruntersetzungsverhältnis:
1.563 (75/48)
Achsantrieb:
Kardan
Sekundäruntersetzungsverhältnis: 2.693 (34/36 x 21/27 x 33/9)
Getriebeart: Klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung:
1. Gang: 2.500 (35/14)
UB88G1G0.book Page 1 Wednesday, July 12, 2017 11:23 AM

Technische Daten
8-2
8
2. Gang:1.722 (31/18)
3. Gang: 1.350 (27/20)
4. Gang:
1.111 (30/27)
5. Gang: 0.963 (26/27)
6. Gang: 0.846 (22/26)
Fahr gestell:
Rahmenbauart:
Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.0 Grad
Nachlauf: 109 mm (4.3 in)
Vor derreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 120/70ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT023F F
Hinterreifen:
Ausführung:Schlauchlos-Reifen
Dimension:
180/55ZR17M/C(73W)
Hersteller/Typ: BRIDGESTONE/BT023R F
Zula dun g:
Max. Gesamtzuladung:
215 kg (474 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):
1 Person:
Vorn: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
2 Personen: Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Vor derra d:
Rad-Bauart:
Gussrad Felgengröße:
17M/C x MT3.50
Hinterra d:
Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50
Vereini gtes Bremssystem:
Betätigung:
Betätigt durch die Hinterradbremse
Vor derra dbremse:
Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Hinterra dbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:
Bauart:
Teleskopgabel
Feder: Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg:
135 mm (5.3 in)
Hinterra d-Fe derun g:
Bauart:
Schwinge (Gelenkaufhängung)
Feder:
Spiralfeder
Stoßdämpfer: Gashydraulischer Dämpfer
Federweg: 125 mm (4.9 in)
Elektrische Anla ge:
Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:GT14B-4
UB88G1G0.book Page 2 Wednesday, July 12, 2017 11:23 AM

Technische Daten
8-3
8
Spannung, Kapazität:12 V, 12.0 Ah (10 HR)
Lampenleistun g:
Scheinwerfer:
LED
Bremslicht/Rücklicht: LED
Blinklicht vorn: LED
Blinklicht hinten:
LED
Standlicht vorn: LED
Kennzeichenbeleuchtung: LED
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: LED
Tempomat “SET”-Kontrollleuchte:
LED
Tempomat “ON”-Kontrollleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Kontrollleuchte für das
Traktionskontrollsystem: LED
Sicherun g:
Hauptsicherung:
50.0 A
Hauptsicherung 2: 30.0 A
Anschlusssicherung 1: 3.0 A
Scheinwerfersicherung:
7.5 A
Bremslichtsicherung: 1.0 A Signalanlagensicherung:
7.5 A
Zündungssicherung: 20.0 A
Kühlerlüftermotor-Sicherung:
10.0 A × 2
Warnblinkanlagensicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 20.0 A
Tempomat-Sicherung: 1.0 A
Zusatzsicherung:
7.5 A
Sicherung des Windschutzscheibenmotors: 20.0 A
Sicherung des elektrisches Drosselventils: 7.5 A
UB88G1G0.book Page 3 Wednesday, July 12, 2017 11:23 AM

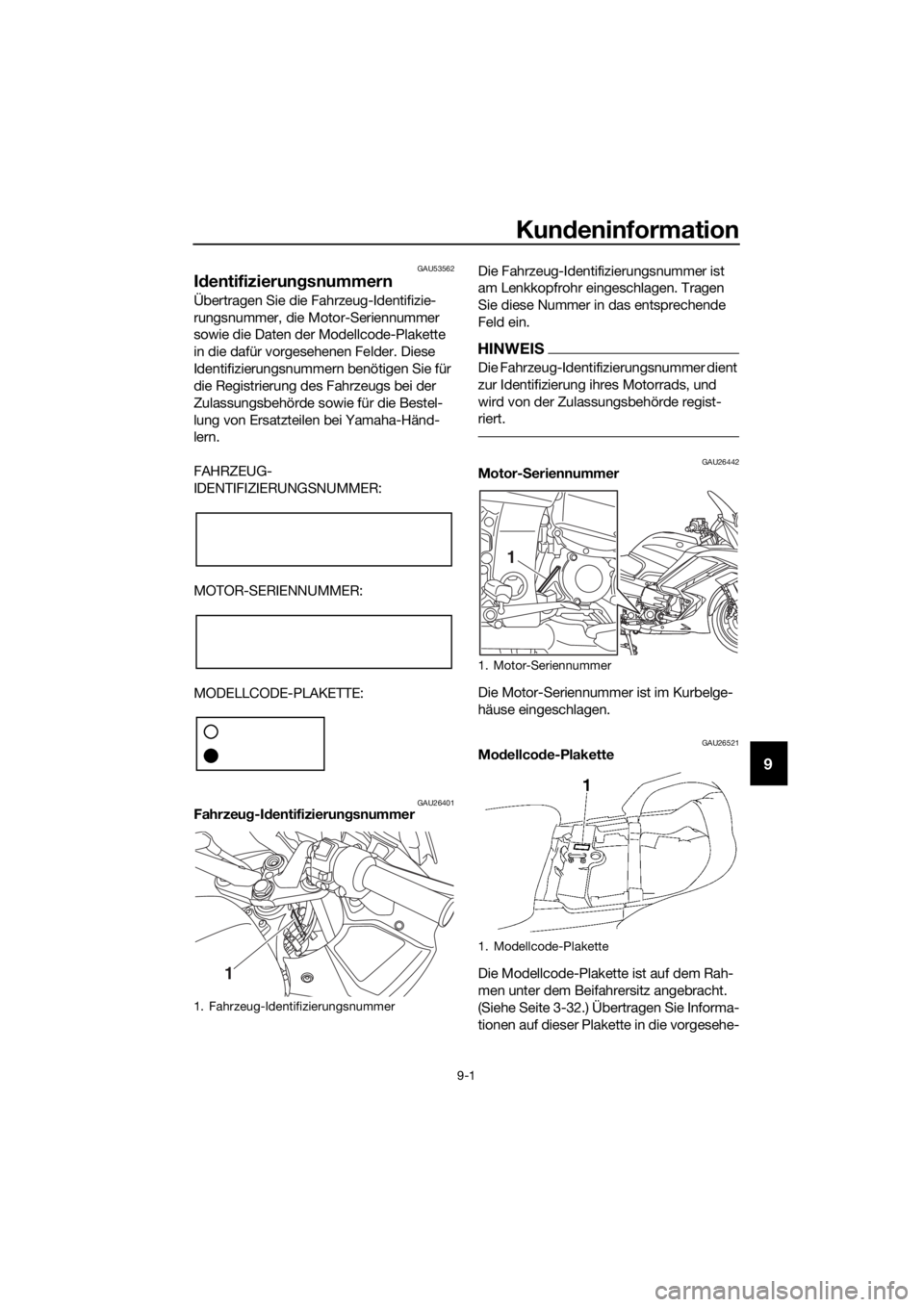

Kundeninformation
9-1
9
GAU53562
Id entifizierun gsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401Fahrzeug -Identifizierun gsnummer Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-
Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-32.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
UB88G1G0.book Page 1 Wednesday, July 12, 2017 11:23 AM

Kundeninformation
9-2
9
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.GAU69910
Dia gnose- Steckver bin der
Der Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
1. Diagnose-Steckverbinder
1
UB88G1G0.book Page 2 Wednesday, July 12, 2017 11:23 AM

10-1
10
Index
A
Abblend-/Lichthupenschalter............... 3-22
Abdeckungen, abnehmen und
montieren ............................................. 6-8
Ablagefächer ........................................ 3-35
ABS ...................................................... 3-26
Abstellen................................................. 7-4
ABS-Warnleuchte................................... 3-5
Achsantriebsöl...................................... 6-16
Anzeigeleuchte des Wegfahrsperren-Systems .................... 3-5
Anzeigeleuchten und Warnleuchten....... 3-4
B
Batterie ................................................. 6-35
Blinker-Kontrollleuchten ......................... 3-4
Blinkerschalter...................................... 3-23
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-30
Bremslichtschalter................................ 6-26
Brems- und
Kupplungsflüssigkeitsstand, prüfen... 6-28
Brems- und Kupplungsflüssigkeit, wechseln ............................................ 6-30
D
Diagnose-Steckverbinder....................... 9-2
D-Modus (Fahrmodus) ......................... 3-22
E
Einfahrvorschriften ................................. 5-4
F
Fahrersitzhöhe, einstellen .................... 3-33
Fahrzeugbeleuchtung........................... 6-38
Fahrzeug-Identifizierungsnummer ......... 9-1
Federbein, einstellen ............................ 3-42
Fehlersuchdiagramme.......................... 6-40
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel .................................... 3-25
Fußbrems- und Schalthebel, prüfen
und schmieren ................................... 6-31
Fußschalthebel ..................................... 3-24
G
Gasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-31
H
Handbremshebel .................................. 3-25
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-32
Haupt- und Seitenständer, prüfen und
schmieren .......................................... 6-32
Hinterradaufhängung, sc hmieren ......... 6-33 Hupenschalter....................................... 3-23
I
Identifizierungsnummern ........................ 9-1
K
Kanister ................................................. 6-12
Katalysatoren ........................................ 3-31
Kontrollleuchte für das
Traktionskontrollsystem ....................... 3-5
Kraftstoff ............................................... 3-29
Kraftstofftank-Überlaufschlauch ........... 3-31
Kraftstoff, Tipps zum Sparen .................. 5-4
Kühlflüssigkeit....................................... 6-18
Kupplungshebel .......................... 3-24, 6-25
L
Lage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-21
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen................................... 3-22
Lenkerposition, einstellen ..................... 3-38
Lenkung, prüfen .................................... 6-34
Luftfiltereinsatz, reinigen ....................... 6-19
M
Menü-Wahlknopf .................................. 3-23
Modellcode-Plakette............................... 9-1
Motoröl und Ölfilterpatrone .................. 6-13
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-2
Motorstörungs-Warnleuchte................... 3-4
Multifunktionsmesser-Einheit ................. 3-9
N
Nebenverbraucheranschluss ................ 3-46
O
Ölstand-Warnleuchte .............................. 3-4
P
Parken..................................................... 5-5
Pflege ...................................................... 7-1
R
Räder .................................................... 6-25
Radlager, prüfen ................................... 6-35
Reifen .................................................... 6-22
Rückspiegel .......................................... 3-40
S
Schalten .................................................. 5-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .......... 6-27
Scheinwerferlichtkegel, einstellen......... 3-37
Schwingen-Drehpunkte, schmieren ..... 6-33
Seitenständer ........................................ 3-44
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-37
UB88G1G0.book Page 1 Wednesday, July 12, 2017 11:23 AM

Index
10-2
10
Sitzbank ................................................ 3-32
Spiel des Gasdrehgriffs, prüfen ............ 6-21
Spiel des Handbremshebels, prüfen .... 6-26
Stopp/Betrieb/Start-Schalter ................ 3-23
System der Wegfahrsperre ..................... 3-1
T
Tankverschluss ..................................... 3-29
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-40
Teleskopgabel, prüfen .......................... 6-34
Tempomat............................................... 3-6
Tempomat-Bedienelemente ................. 3-23
Tempomat-Kontrollleuchten ................... 3-4
Traktionskontrollsystem........................ 3-27
V
Ventilspiel.............................................. 6-22
Verkleidungs-Ventilationsöffnungen, öffnen und schließen .......................... 3-38
Vorsicht bei Mattfarben .......................... 7-1
W
Wahlknopf ............................................. 3-23
Warnblinkschalter ................................. 3-23
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5
Z
Zubehörkasten ...................................... 3-36
Zündkerzen, prüfen............................... 6-11
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-44
UB88G1G0.book Page 2 Wednesday, July 12, 2017 11:23 AM
