Regelmäßi ge Wartun g un d Einstellun g
6-14
6
HINWEIS
Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.

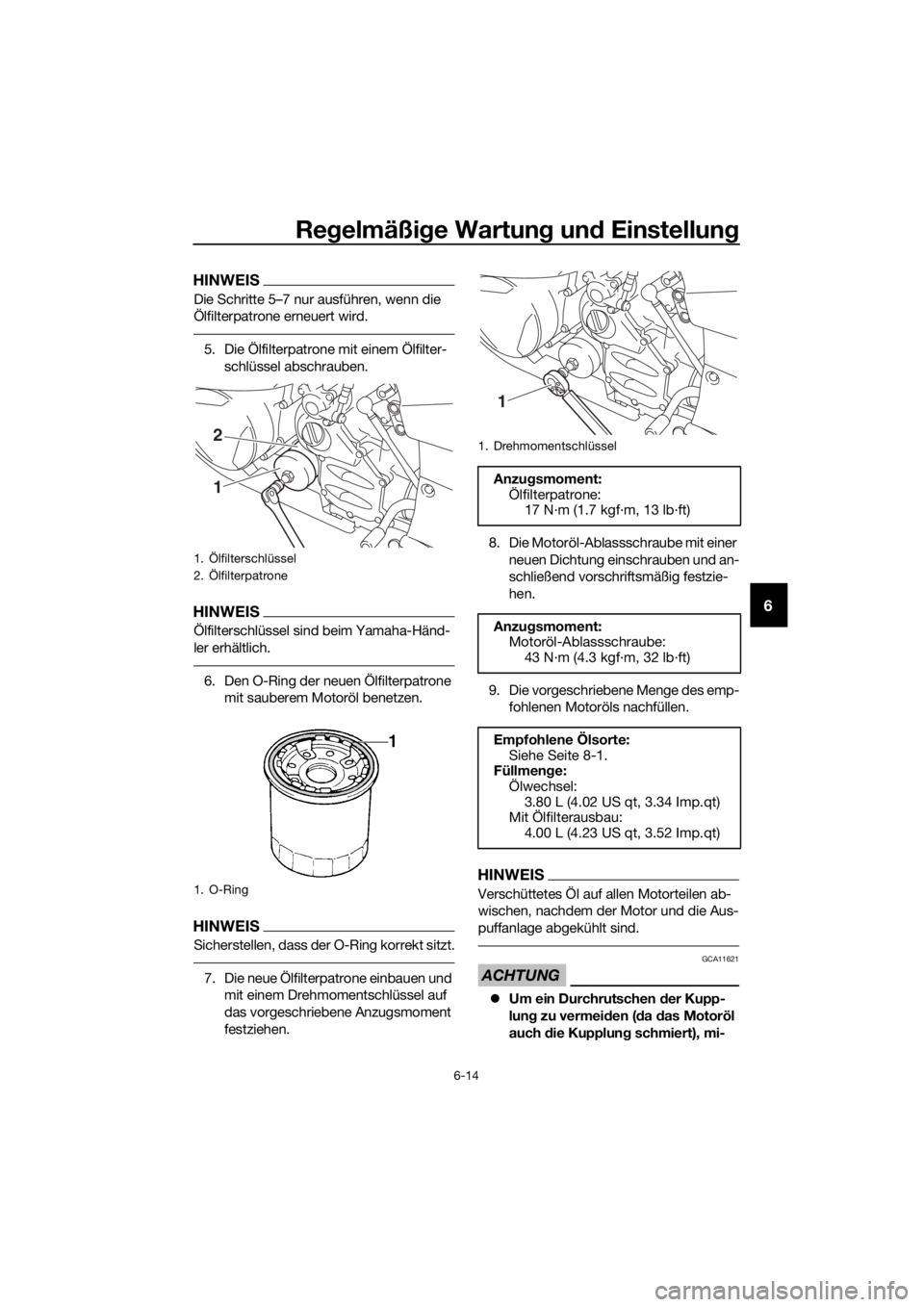

5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS
Ölfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone einbauen und mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen. 8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Motoröls nachfüllen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
1
21. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone: 17 N·m (1.7 kgf·m, 13 lb·ft)
Anzu gsmoment:
Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 32 lb·ft)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmen ge:
Ölwechsel:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Ölfilterausbau: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1
UB88G1G0.book Page 14 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-15
6
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, dass keine Fremd -
körper in das Kur bel gehäuse ein-
d rin gen.

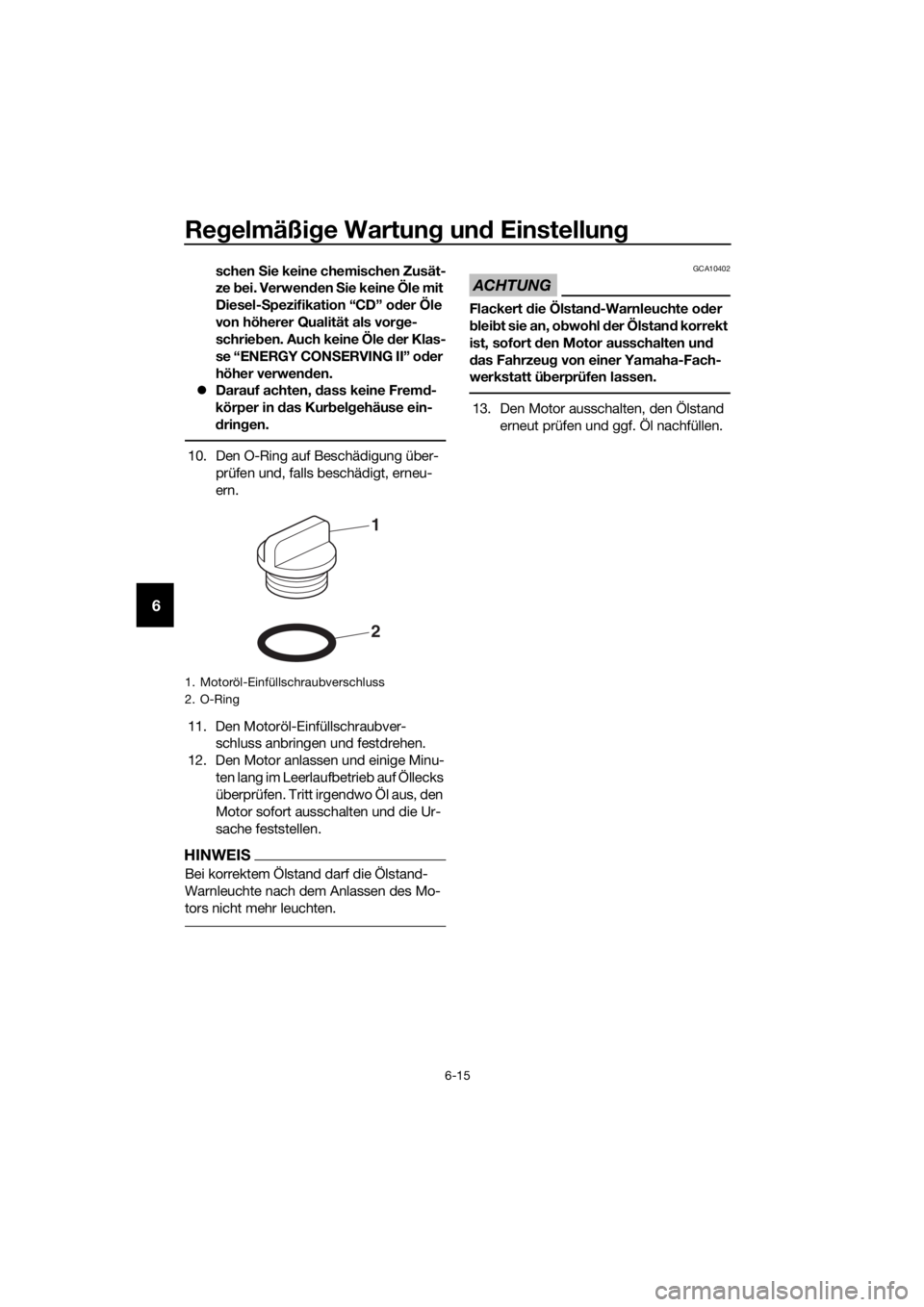

10. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
11. Den Motoröl-Einfüllschraubver- schluss anbringen und festdrehen.
12. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEIS
Bei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.
ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte o der
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort d en Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.
13. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
2
1
UB88G1G0.book Page 15 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-16
6
GAU20017
Achsantrie bsöl
Das Achsantriebsgehäuse muss vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re- parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Achsantriebsöls geprüft und das Öl ge-
wechselt werden.
WARNUNG
GWA10371
 Darauf achten, d ass keine Fremd-
körper in das Achsantrie bsg ehäuse
ein drin gen.
 Darauf achten, dass kein Öl auf Rä-
d er un d Reifen g erät.
Achsantrie bsölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
HINWEIS
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Achsantriebsöl-Einfüllschraub-verschluss mit seiner Dichtung her-
ausdrehen und den Ölstand im Achs-
antriebsgehäuse prüfen.
HINWEIS
Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen.
3. Falls der Ölstand nicht bis zum Rand der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
4. Die Dichtung auf Beschädigung über- prüfen und, falls beschädigt, erneu-
ern.
5. Den Achsantriebsöl-Einfüllschraub- verschluss mit seiner Dichtung ein-
schrauben und anschließend vor-
schriftsmäßig festziehen.

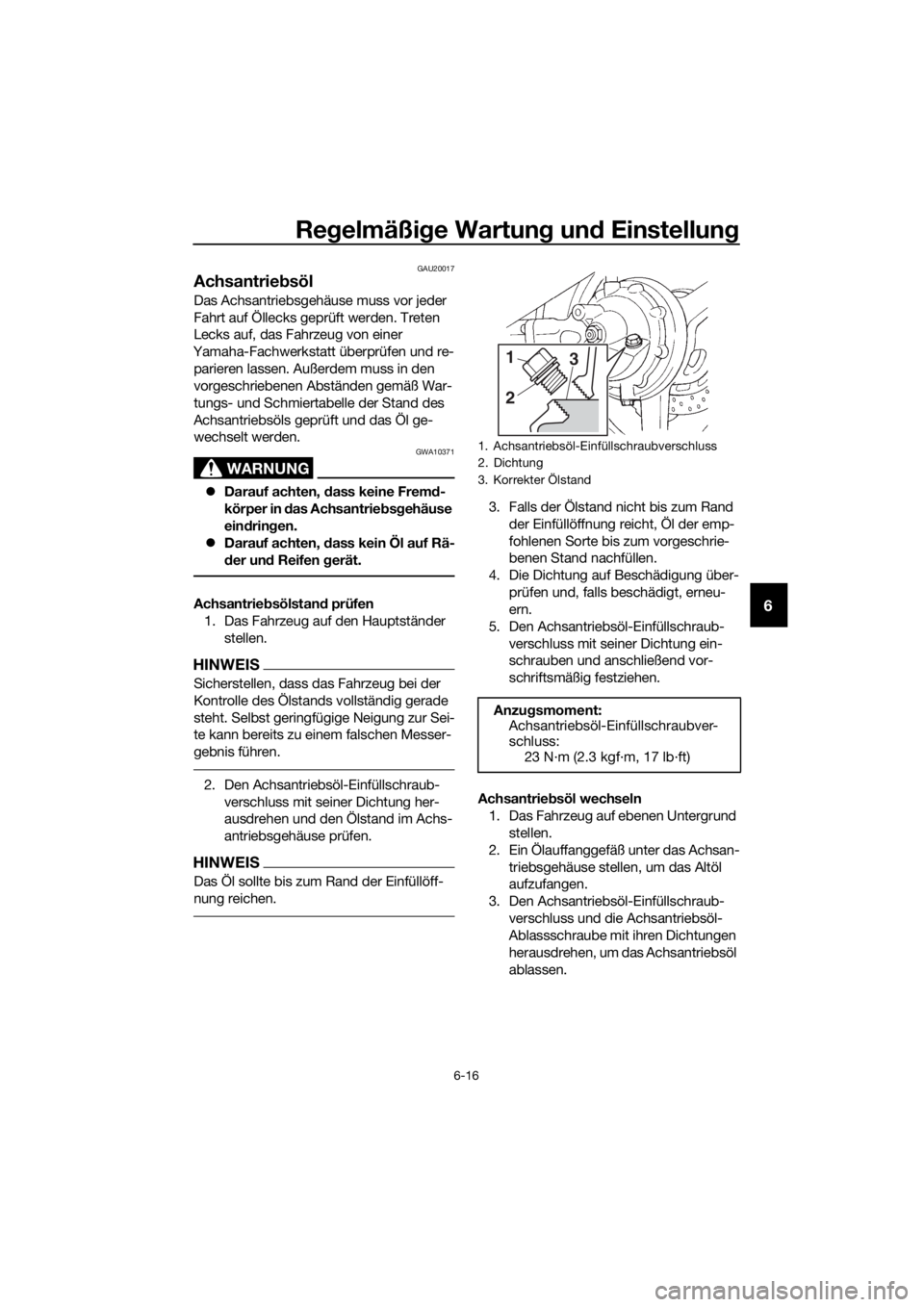

Achsantrie bsöl wechseln
1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Ein Ölauffanggefäß unter das Achsan- triebsgehäuse stellen, um das Altöl
aufzufangen.
3. Den Achsantriebsöl-Einfüllschraub- verschluss und die Achsantriebsöl-
Ablassschraube mit ihren Dichtungen
herausdrehen, um das Achsantriebsöl
ablassen.
1. Achsantriebsöl-Einfüllschraubverschluss
2. Dichtung
3. Korrekter Ölstand
Anzu gsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
UB88G1G0.book Page 16 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-17
6
4. Die Achsantriebsöl-Ablassschraube
mit ihrer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
5. Achsantriebsöl der empfohlenen Sor- te bis zum Rand der Einfüllöffnung
nachfüllen.
6. Die Dichtung des Einfüllschraubver- schlusses auf Beschädigung überprü-
fen und, falls beschädigt, erneuern.
7. Den Einfüllschraubverschluss mit sei- ner Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 8. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.
1. Achsantriebsöl-Einfüllschraubverschluss
2. Dichtung
3. Achsantriebsöl-Ablassschraube
Anzu gsmoment:
Achsantriebsöl-Ablassschraube: 23 N·m (2.3 kgf·m, 17 lb·ft)
Empfohlene Ölsorte: Yamaha Original-Kardangetriebeöl
SAE 80W-90 API GL-5
Füllmen ge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Anzu gsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss:
23 N·m (2.3 kgf·m, 17 lb·ft)
1
2
32
UB88G1G0.book Page 17 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-18
6
GAUS1203

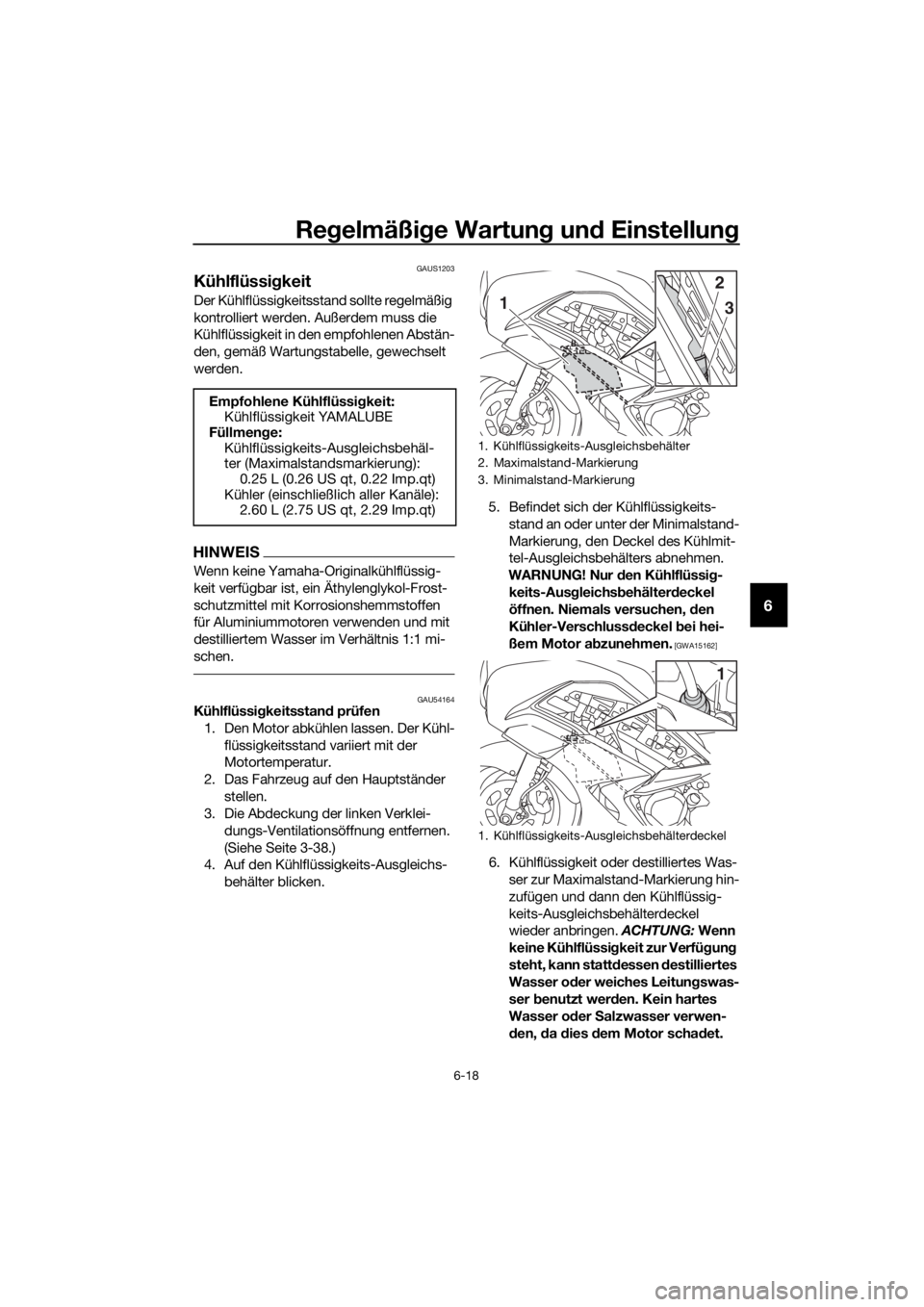

Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.
HINWEIS
Wenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU54164Kühlflüssi gkeitsstan d prüfen
1. Den Motor abkühlen lassen. Der Kühl- flüssigkeitsstand variiert mit der
Motortemperatur.
2. Das Fahrzeug auf den Hauptständer stellen.
3. Die Abdeckung der linken Verklei-
dungs-Ventilationsöffnung entfernen.
(Siehe Seite 3-38.)
4. Auf den Kühlflüssigkeits-Ausgleichs-
behälter blicken. 5. Befindet sich der Kühlflüssigkeits-
stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur den Kühlflüssi g-
keits-Aus gleichs behälter deckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
6. Kühlflüssigkeit oder destilliertes Was-
ser zur Maximalstand-Markierung hin-
zufügen und dann den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
wieder anbringen. ACHTUNG: Wenn
keine Kühlflüssi gkeit zur Verfü gun g
steht, kann statt dessen destilliertes
Wasser od er weiches Leitun gswas-
ser benutzt wer den. Kein hartes
Wasser o der Salzwasser verwen-
d en, da dies dem Motor scha det.
Empfohlene Kühlflüssi
gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle): 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2
1 3
1
UB88G1G0.book Page 18 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-19
6
Wenn Wasser anstelle von Kühlflüs-
sigkeit verwen det wur de, tauschen
S ie es so schnell wie mö glich durch
Kühlflüssi gkeit aus, da sonst d as
Kühlsystem nicht geg en Frost un d
Korrosion g eschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
7. Die Abdeckung montieren.
GAU33032Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU72990
Luftfiltereinsatz reini
gen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger
zu reinigen oder ggf. zu ersetzen.

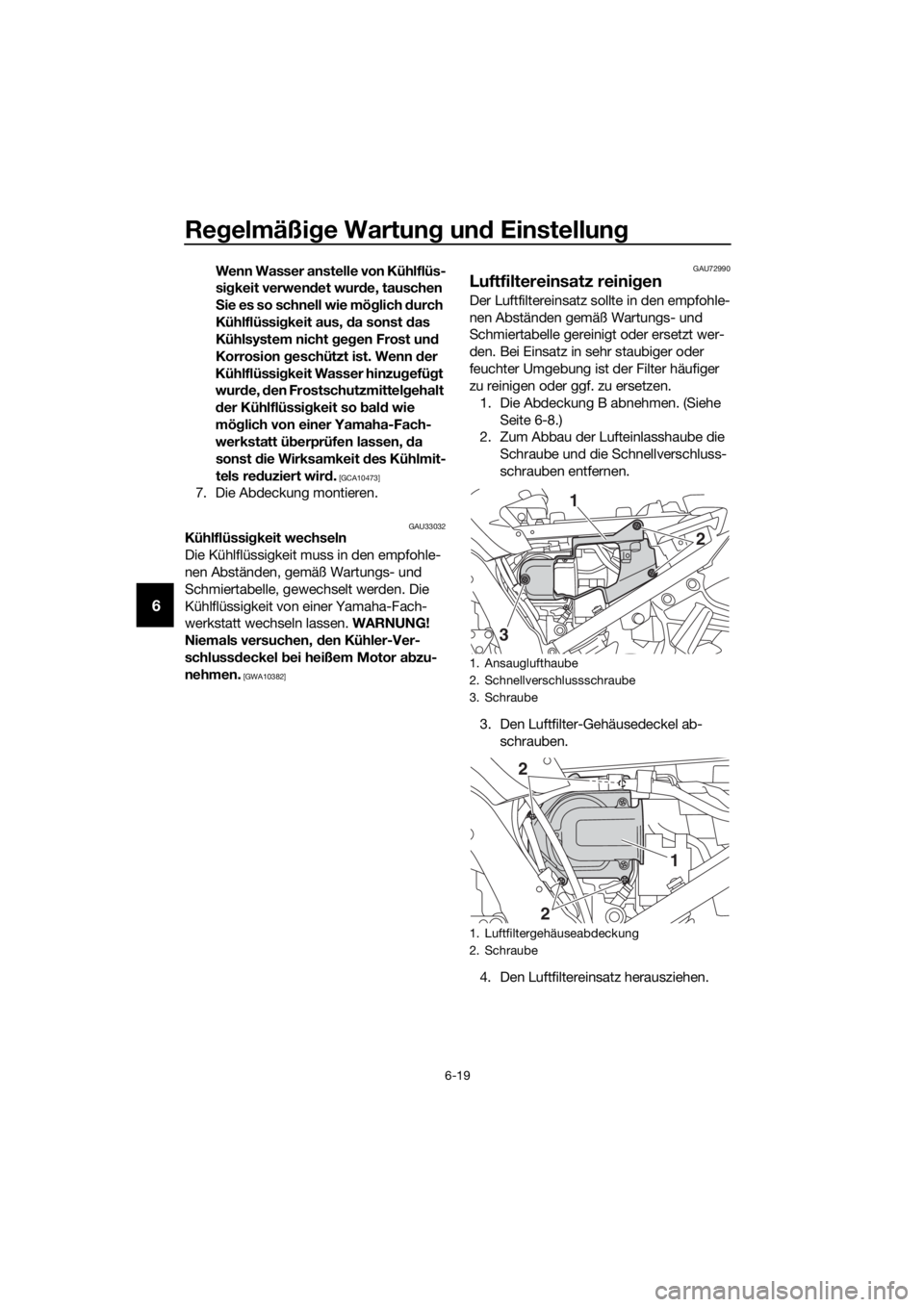

1. Die Abdeckung B abnehmen. (Siehe Seite 6-8.)
2. Zum Abbau der Lufteinlasshaube die
Schraube und die Schnellverschluss-
schrauben entfernen.
3. Den Luftfilter-Gehäusedeckel ab- schrauben.
4. Den Luftfiltereinsatz herausziehen.
1. Ansauglufthaube
2. Schnellverschlussschraube
3. Schraube
1. Luftfiltergehäuseabdeckung
2. Schraube
1
3
2
2
2 1
UB88G1G0.book Page 19 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-20
6

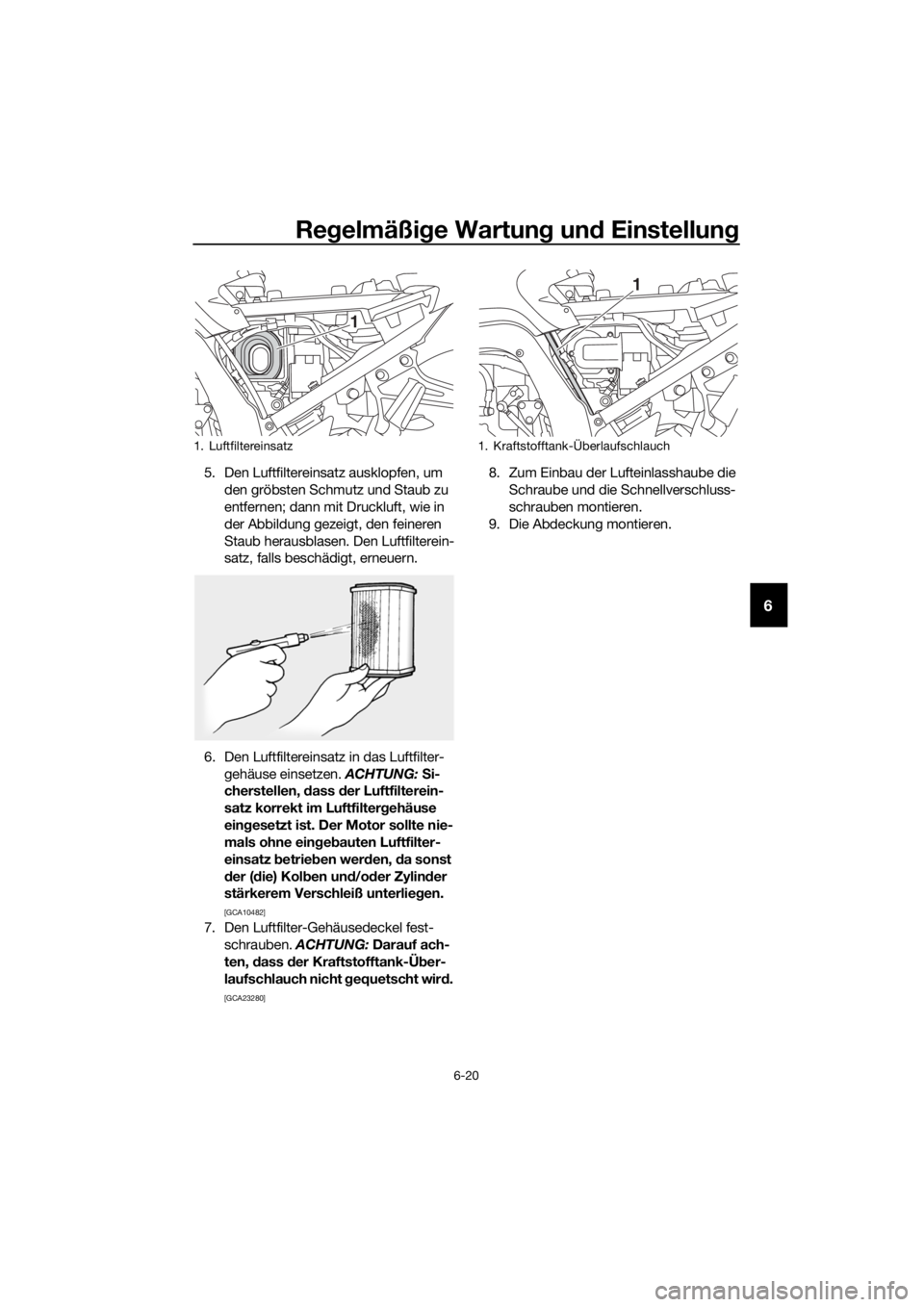

5. Den Luftfiltereinsatz ausklopfen, um
den gröbsten Schmutz und Staub zu
entfernen; dann mit Druckluft, wie in
der Abbildung gezeigt, den feineren
Staub herausblasen. Den Luftfilterein-
satz, falls beschädigt, erneuern.
6. Den Luftfiltereinsatz in das Luftfilter- gehäuse einsetzen. ACHTUNG: S i-
cherstellen, dass der Luftfilterein-
satz korrekt im Luftfilter gehäuse
ein gesetzt ist. Der Motor sollte nie-
mals ohne ein geb auten Luftfilter-
einsatz betrie ben wer den, da sonst
d er ( die) Kol ben un d/od er Zylin der
stärkerem Verschleiß unterlie gen.

[GCA10482]
7. Den Luftfilter-Gehäusedeckel fest- schrauben. ACHTUNG: Darauf ach-
ten, dass der Kraftstofftank-Ü ber-
laufschlauch nicht g equetscht wird.

[GCA23280]
8. Zum Einbau der Lufteinlasshaube die Schraube und die Schnellverschluss-
schrauben montieren.
9. Die Abdeckung montieren.
1. Luftfiltereinsatz
1
1. Kraftstofftank-Überlaufschlauch
1
UB88G1G0.book Page 20 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-21
6
GAU44735
Leerlaufdrehzahl prüfen
Prüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386
S piel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
Leerlauf
drehzahl:
1000–1100 U/min
1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
1.0–3.0 mm (0.04–0.12 in)
1
UB88G1G0.book Page 21 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-22
6
GAU21403
Ventilspiel
Die Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.
HINWEIS
Diese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64410
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets bei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
und hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge-
päck un d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
UB88G1G0.book Page 22 Wednesday, July 12, 2017 11:23 AM

Regelmäßi ge Wartun g un d Einstellun g
6-23
6
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi

t mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenluft druck ( gemessen bei kal-
ten Reifen):
1 Person:Vor n : 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
2 Personen:
Vor n : 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zula dun g*:
215 kg (474 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör

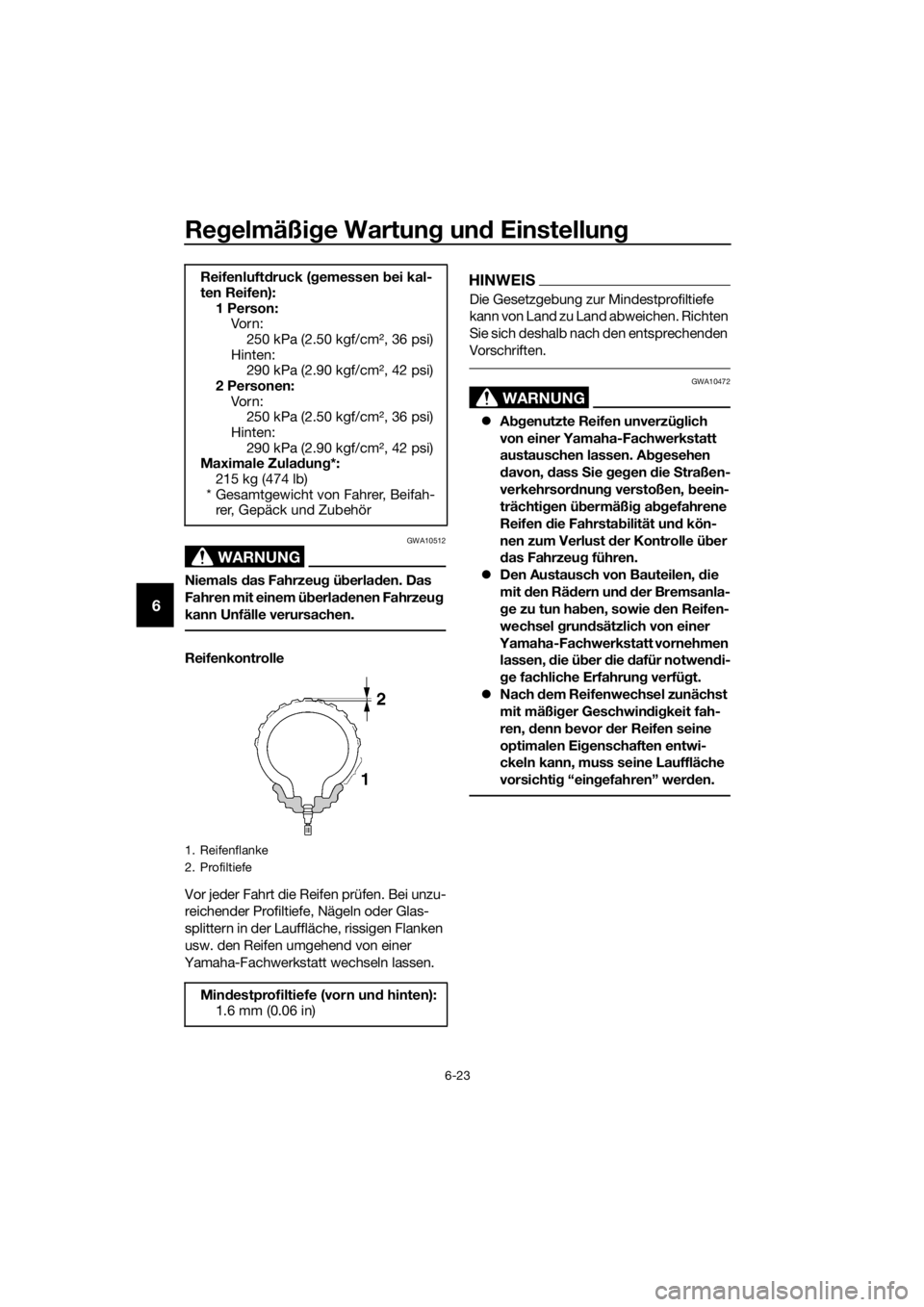

1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
UB88G1G0.book Page 23 Wednesday, July 12, 2017 11:23 AM
