YAMAHA FJR1300A 2018 Manuale duso (in Italian)

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU63440
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzio-
nare in sicurezza. Osservare sempre le procedure e gli intervalli d’ispezione e manutenzio-
ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta
la possibilità di inci denti o d i d anne ggiamenti del mezzo. Non utilizzare il veicolo se
si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLIPAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carbu-
rante.
• Verificare che il tubo di troppopieno del serbatoio car- burante non presenti ostruzioni, fessure o danneggia-
menti, e controllare il collegamento del tubo. 3-28,
3-30
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino
al livello secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo. 6-11
Olio del car dano • Controllare l’assenza di perdite di olio nel veicolo. 6-14
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raf- freddamento. 6-16
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-26,
6-27
UB88H1H0.book Page 1 Wednesday, July 12, 2017 11:26 AM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-26,
6-27
Frizione • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-24,
6-27
Manopola acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola ac-
celeratore e lubrificare il cavo ed il corpo della manopo-
la da un concessionario Yamaha. 6-20,
6-29
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario. 6-29
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità
del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-21,
6-24
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
6-30
Leve del freno e della
frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
6-30
Cavalletto laterale, ca-
valletto centrale • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.
6-31
Fissa ggi della parte ci-
clistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
• Serrare se necessario. —
Strumenti, luci, se gna-
li e interruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto
laterale • Controllare il funzionamento del sistema d’interruzione
circuito accensione.
• Se il sistema non funziona correttamente, fare controlla- re il veicolo da un concessionario Yamaha. 3-43
POSIZIONE CONTROLLI PAGINA
UB88H1H0.book Page 2 Wednesday, July 12, 2017 11:26 AM

Utilizzo e punti importanti relativi alla guida
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i comand i
può comportare la per dita del controllo,
con possibilità di incid enti o infortuni.
HAU73451
NOTA
Questo modello è equipaggiato con:
 un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. Spegnere una volta il bloc-
chetto accensione prima di cercare di
riavviare il motore. Se non lo si fa, si
impedisce al motore di avviarsi nono-
stante il motore inizi a girare quando si
preme l’interruttore avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. In questo caso, basta
premere l’interruttore avviamento per
riavviare il motore.
UB88H1H0.book Page 1 Wednesday, July 12, 2017 11:26 AM

Utilizzo e punti importanti relativi alla gui da
5-2
5
HAU54173
Avviare il motore
Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento
(pagina 3-44), va soddisfatta una delle se-
guenti condizioni:
 la trasmissione è in folle.
 la leva frizione è tirata e il cavalletto la-
terale sollevato.
Per avviare il motore
1. Girare il blocchetto accensione su “ON” e mettere l’interruttore arresto
motore su “ ”.
2. Verificare che le spie indicate di segui-
to si accendano per qualche secondo
e poi si spengano. Spia livello olio
 Spia guasto motore
 Spia TCS
 Spie del regolatore automatico di
velocità
 Spia immobilizer
 Spia ABS*
 Spia marcia in folle*
NOTA
La spia ABS dovrebbe spegnersi
quando il veicolo raggiunge una velo-
cità di 10 km/h (6 mi/h).
 La spia marcia in folle dovrebbe ac-
cendersi quando la trasmissione è in
folle.
ATTENZIONE
HCA24110
Se una spia d ’avvertimento o di se gnala-
zione non funziona come prece dente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.
3. Innestare la folle.
4. Premere l’interruttore avviamento e ri-
lasciarlo quando il motore si avvia. Se il motore non si avvia entro 5 se-
condi dalla pressione dell’interruttore
avviamento, attendere 10 secondi pri-
ma di premerlo di nuovo per consenti-
re il ripristino della tensione batteria.
ATTENZIONE
HCA11043
Per allun
gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
UB88H1H0.book Page 2 Wednesday, July 12, 2017 11:26 AM

Utilizzo e punti importanti relativi alla guida
5-3
5
HAU16673
Cambi di marcia
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTA
Per mettere la trasmiss ione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.
ATTENZIONE
HCA10261
 Anche con il cambio in posizione di
folle, prose guire nella gui da per
inerzia a motore spento per lun ghi
perio di di tempo, e non trainare il
motociclo su distanze lun ghe. Il
cambio viene lubrificato corretta-
mente solo q uando il motore è in
funzione. Una lubrificazione insuffi-
ciente può d anneggiare il cambio.
 Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
ne ggiare il motore, il cambio e d il
g ruppo trasmissione, che non sono
prog ettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
HAU82400Punti di cambio Eco
La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne e la decelerazione.
1. Pedale cambio
2. Posizione di folle
Punti di cambio alla marcia superio-
re: 1a → 2a: 20 km/h (12 mph)
2a → 3a: 30 km/h (19 mph)
3a → 4a: 40 km/h (25 mph)
4a → 5a: 50 km/h (31 mph)
5a → 6a: 60 km/h (37 mph)
Punti di cambio alla marcia inferio-
re:
6a → 5a: 45 km/h (28 mph)
5a → 4a: 35 km/h (22 mph)
4a → 3a: 25 km/h (16 mph)
UB88H1H0.book Page 3 Wednesday, July 12, 2017 11:26 AM

Utilizzo e punti importanti relativi alla gui da
5-4
5
HAU16811
Consig li per ridurre il consumo
d el carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
 Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16842
Rodaggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km
(1000 mi). Per questo motivo, leggere at-
tentamente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km
(1000 mi). Le varie parti del motore si usu-
rano e si adattano reciprocamente creando
i giochi di funzionamento corretti. Durante
questo periodo si deve evitare di guidare a
lungo a tutto gas o qualsiasi altra condizio-
ne che possa provocare il surriscaldamen-
to del motore.
HAU17124
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 4500 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
d eve cambiare l’olio motore e l’olio car-
d ano e sostituire la cartuccia o l’elemen-
to filtro olio.
[HCA10333]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 5400 giri/min.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311
 Mantenere il re gime di rotazione d el
motore al di fuori d ella zona rossa
d el conta giri.
 In caso di disfunzioni del motore
d urante il perio do di ro daggio, fare
controllare immed iatamente il mez-
zo d a un concessionario Yamaha.
UB88H1H0.book Page 4 Wednesday, July 12, 2017 11:26 AM

Utilizzo e punti importanti relativi alla guida
5-5
5
HAU17214
Parche ggio
Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono d ivenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio di per dite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UB88H1H0.book Page 5 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-1
6
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confi denza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con possibilità
di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni ra ggiungono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
UB88H1H0.book Page 1 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-2
6
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
HAU17362
Kit attrezzi
Il kit attrezzi si trova sotto la sella pilota. (Ve-
dere pagina 3-31.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.
NOTA
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.

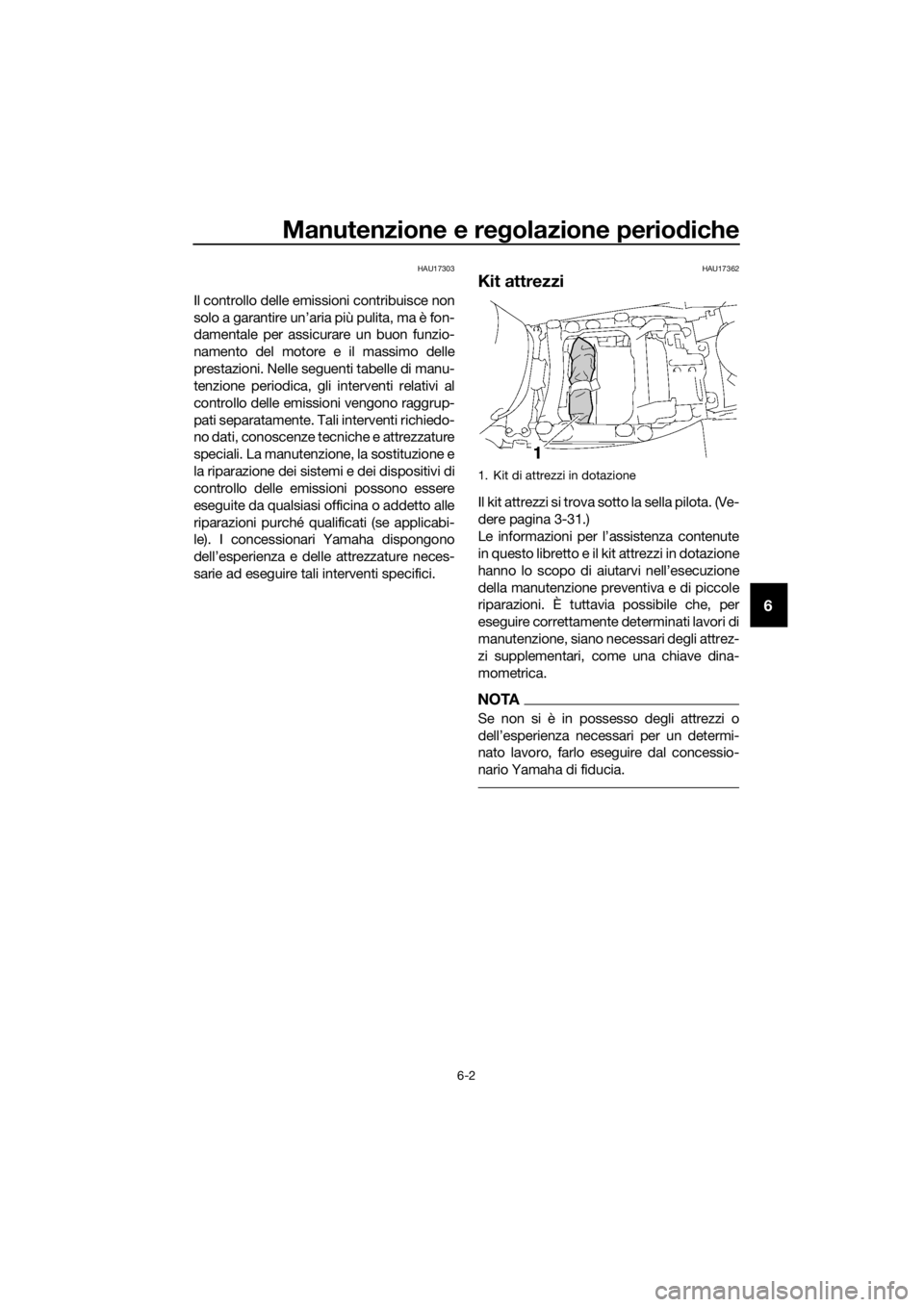

1. Kit di attrezzi in dotazione
UB88H1H0.book Page 2 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-3
6
HAU71031
NOTA
 I controlli annuali vanno ese guiti o gni anno, a meno che, in loro vece, non si ese-
g ua una manutenzione basata sulle distanze.
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km
(6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario
Yamaha, in quanto richiedono utensili speciali, dati ed abilità tecnica.
HAU71071Tabella di manutenzione perio dica per il sistema di controllo emissio-
ni
N. POSIZIONE
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dele • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carbu-
rante • Controllare il regime del mini-
mo. √√√√√√
• Controllare e regolare la sincro- nizzazione. √√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se ne-
cessario. √√√√√
6 *Sistema
di control-
lo emissioni eva-
porative • Controllare che non vi siano
danni al sistema.
• Sostituire se necessario. √√
7 *Sistema
d’in duzio-
ne aria • Controllare che la valvola inter-
dizione aria, la valvola a lamelle
ed il tubo non siano danneggia-
ti.
• Sostituire le parti danneggiate, se necessario. √√√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1 10203040
0.66121824
UB88H1H0.book Page 3 Wednesday, July 12, 2017 11:26 AM
