YAMAHA FJR1300AE 2015 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU54682
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-22 per spiegazioni
sul dispositivo di autodiagnosi.)
HAU54191
Sistema di re golazione automati-
ca d ella velocitàQuesto modello è equipaggiato con un si-
stema di regolazione automatica della velo-
cità progettato per mantenere la velocità di
crociera impostata.
Il sistema di regolazione automatica della
velocità funziona solo quando si guida in 3a
a velocità comprese tra 50 km/h (31 mi/h) e
160 km/h (100 mi/h) circa, oppure in 4a o 5a
a velocità comprese tra 50 km/h (31 mi/h) e
180 km/h (112 mi/h) circa.
AVVERTENZA
HWA16341
L’uso improprio del sistema di re-
g olazione automatica d ella velocità
potrebbe determinare la per dita di
controllo e causare inci denti. Non
attivare il sistema di re golazione
automatica della velocità in presen-
za di traffico pesante, cattive con di-
zioni meteo o tra stra de tortuose,
s d rucciolevoli, collinose, acci den-
tate o g hiaiose.
 Quan do si g uida in salita o in disce-
sa, il sistema di re golazione auto-
matica della velocità potrebbe non
riuscire a mantenere la velocità di
crociera impostata. 
Per evitare l’attivazione acci dentale
d el sistema d i regolazione automa-
tica della velocità, d isattivarlo
q uand o non è in uso. Accertarsi che
la spia del sistema di re golazione
automatica della velocità “ ” sia
spenta.

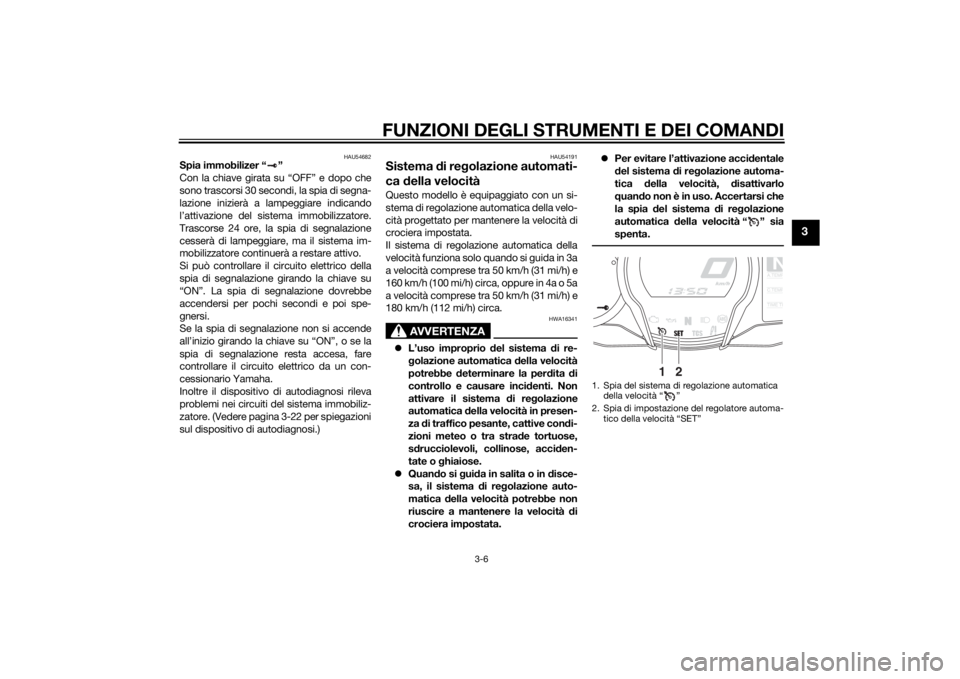

1. Spia del sistema di regolazione automatica della velocità “ ”
2. Spia di impostazione del regolatore automa- tico della velocità “SET”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U2PDH1H0.book Page 6 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Attivazione e regolazione del sistema di
re golazione automatica della velocità
1. Premere l’interruttore di alimentazione del regolatore automatico della
velocità “ ” posizionato sul manu-
brio sinistro. La spia del sistema di re-
golazione automatica della
velocità “ ” si accenderà.
2. Premere il lato “SET–” dell’interruttore di impostazione del sistema di regola-
zione automatica della velocità per at-
tivarlo. La velocità di marcia attuale
diventerà la velocità di crociera impo-
stata. La spia di impostazione del re-
golatore automatico della velocità
“SET” si accenderà. Re
golazione della velocità d i crociera
impostata
Con il sistema di regolazione automatica
della velocità in funzione, premere il lato
“RES+” dell’interruttore di impostazione del
regolatore automatico della velocità per au-
mentare la velocità di crociera impostata o
il lato “SET–” per diminuirla.
NOTAPremendo una volta l’interruttore di regola-
zione si modifica la velocità in incrementi di
2.0 km/h (1.2 mi/h). Tenendo premuto il lato
“RES+” o il lato “SET–” dell’interruttore di
impostazione del regolatore automatico
della velocità si aumenta o si diminuisce in
continuo la velocità fino al rilascio dell’inter-
ruttore.La velocità di marcia si può anche aumen-
tare manualmente utilizzando l’accelerato-
re. Dopo aver accelerato si può impostare
una nuova velocità di crociera premendo il
lato “SET–” dell’interruttore di regolazione.
Se non si imposta una nuova velocità di
crociera, quando si ritira la manopola acce-
leratore, il veicolo decelererà alla velocità di
crociera precedentemente impostata. Disattivazione
del sistema d i regolazio-
ne automatica della velocità
Eseguire una delle operazioni di seguito per
annullare la velocità di crociera impostata.
La spia “SET” si spegnerà.  Girare la manopola acceleratore oltre
la posizione chiusa nella direzione di
decelerazione.
 Azionare il freno anteriore o posterio-
re.
 Staccare la frizione.
Premere l’interruttore di alimentazione per
spegnere il sistema di regolazione automa-
tica della velocità. La spia “ ” e la spia
“SET” si spegneranno.

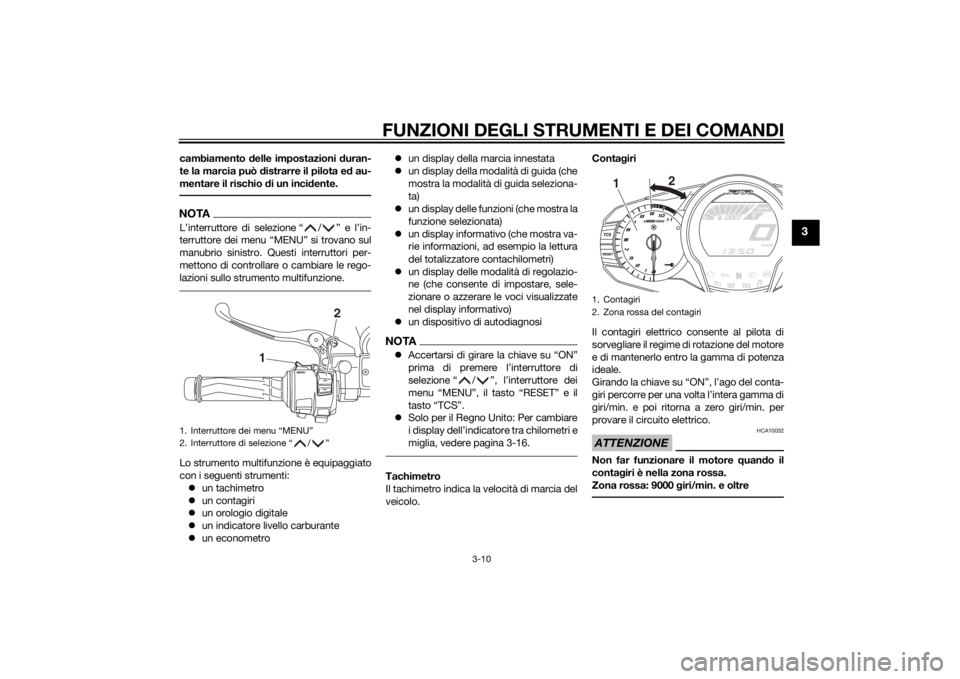

1. Interruttore di impostazione del regolatore automatico della velocità “RES+/SET–”
2. Interruttore di alimentazione del regolatore automatico della velocità “ ”
RESSET
PA S S
1
2

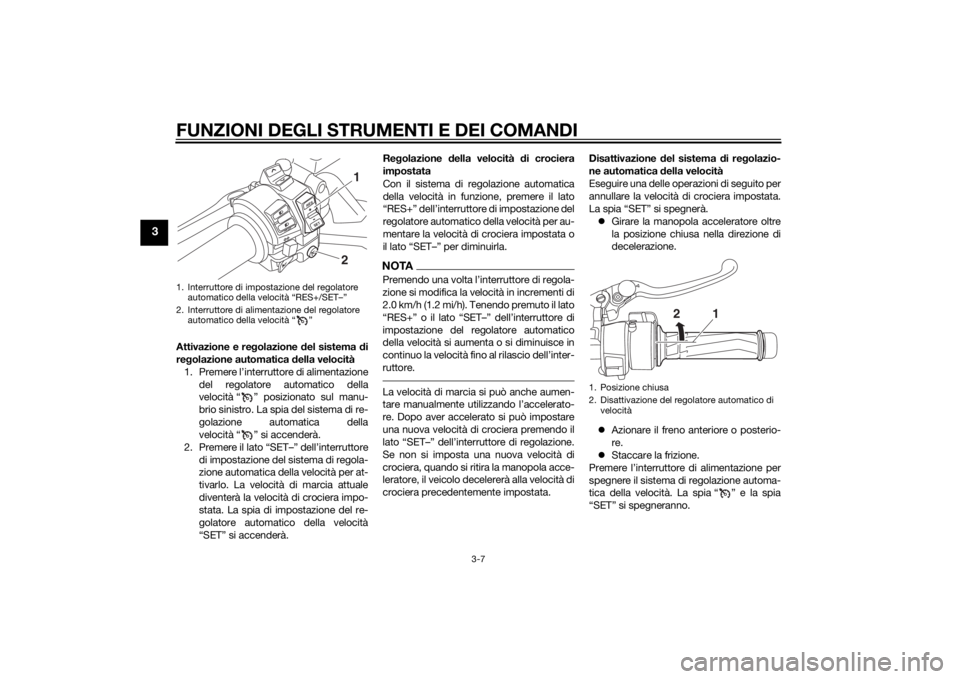

1. Posizione chiusa
2. Disattivazione del regolatore automatico di
velocità
2
1
U2PDH1H0.book Page 7 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
NOTALa velocità di marcia diminuisce non appe-
na viene disattivato il sistema di regolazio-
ne automatica della velocità, a meno che
non si giri la manopola acceleratore.Utilizzo della funzione di ripresa
Premere il lato “RES+” dell’interruttore di
impostazione del sistema di regolazione
automatica della velocità per riattivarlo. La
velocità di marcia ritornerà alla velocità di
crociera precedentemente impostata. La
spia “SET” si accenderà.
AVVERTENZA
HWA16351
È pericoloso utilizzare la funzione d i ri-
presa quan do la velocità d i crociera pre-
ce dentemente impostata è troppo
elevata per le con dizioni attuali.NOTA La funzione di ripresa è attiva quando
si guida in 3a a velocità comprese tra
50 km/h (31 mi/h) e 160 km/h
(100 mi/h) circa, oppure in 4a o 5a a
velocità comprese tra 50 km/h
(31 mi/h) e 180 km/h (112 mi/h) circa. 
Premendo l’interruttore di alimenta-
zione con il sistema in funzione si spe-
gnerà completamente il sistema e la
velocità di crociera precedentemente
impostata verrà cancellata. Non si po-
trà utilizzare la funzione di ripresa fin-
ché non è stata impostata una nuova
velocità di crociera.
Disattivazione automatica del sistema di re-golazione automatica della velocitàIl sistema di regolazione automatica della
velocità di questo modello è controllato
elettronicamente ed è collegato con gli altri
sistemi di controllo. Il sistema di regolazio-
ne automatica della velocità si disattiverà
automaticamente nelle condizioni seguenti:
 Il sistema di regolazione automatica
della velocità non è in grado di mante-
nere la velocità di crociera impostata.
 Viene rilevato lo slittamento o la rota-
zione a vuoto delle ruote. (Se il siste-
ma di controllo della trazione non è
stato disattivato, funzionerà.)
 L’interruttore avviamento/arresto mo-
tore è posizionato su “ ”.
 Il motore si arresta.
 Viene abbassato il cavalletto laterale.
Quando si procede con una velocità di cro-
ciera impostata, se il sistema di regolazione
automatica della velocità viene disattivato nelle condizioni precedentemente elenca-
te, la spia “ ” si spegnerà e la spia “SET”
lampeggerà per 4 secondi per poi spegner-
si.
Quando non si procede con una velocità di
crociera impostata, se l’interruttore avvia-
mento/arresto motore è posizionato
su “ ”, il motore si arresta o il cavalletto
laterale viene abbassato, quindi la
spia “ ” si spegnerà (la spia “SET” non
lampeggerà).
Se il sistema di regolazione automatica del-
la velocità viene disattivato automatica-
mente, fermarsi e verificare che il veicolo
stia funzionando correttamente.
Prima di utilizzare di nuovo il sistema di re-
golazione automatica della velocità, attivar-
lo utilizzando l’interruttore di alimentazione.
NOTAIn alcuni casi, il sistema di regolazione au-
tomatica della velocità potrebbe non riusci-
re a mantenere la velocità di crociera
impostata quando si guida il veicolo in sali-
ta o in discesa.
 Quando si guida il veicolo in salita, la
velocità di marcia effettiva potrebbe
essere inferiore alla velocità di crocie-
ra impostata. In questo caso, accele-
rare fino a raggiungere la velocità di
marcia desiderata utilizzando l’acce-
leratore.
U2PDH1H0.book Page 8 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
Quando si guida il veicolo in discesa,
la velocità di marcia effettiva potrebbe
essere superiore alla velocità di cro-
ciera impostata. In questo caso, non si
può utilizzare l’interruttore di regola-
zione per regolare la velocità di crocie-
ra impostata. Per ridurre la velocità di
marcia, azionare i freni. Quando si
azionano i freni, il sistema di regolazio-
ne automatica della velocità si disatti-
verà.Dispositivo d i autodia gnosi Il sistema di regolazione automatica della
velocità si disattiverà anche quando vengo-
no rilevate anomalie a un qualsiasi sistema
del veicolo. La spia “SET” si spegnerà e la
spia “ ” lampeggerà. Non si potrà utiliz-
zare il sistema di regolazione automatica
della velocità mentre
la spia guasto motore
è accesa o durante il funzionamento ano-
malo del sistema di regolazione automatica
della velocità.
AVVERTENZA
HWA16361
Se il sistema di re golazione automatica
d ella velocità non funziona correttamen-
te, la spia “ ” lampe ggerà. In questo
caso, disattivare il sistema d i regolazio-
ne automatica della velocità e farlo con-
trollare da un concessionario Yamaha.ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare d anneggiamenti del
motore.
HAU58233
Strumento multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il

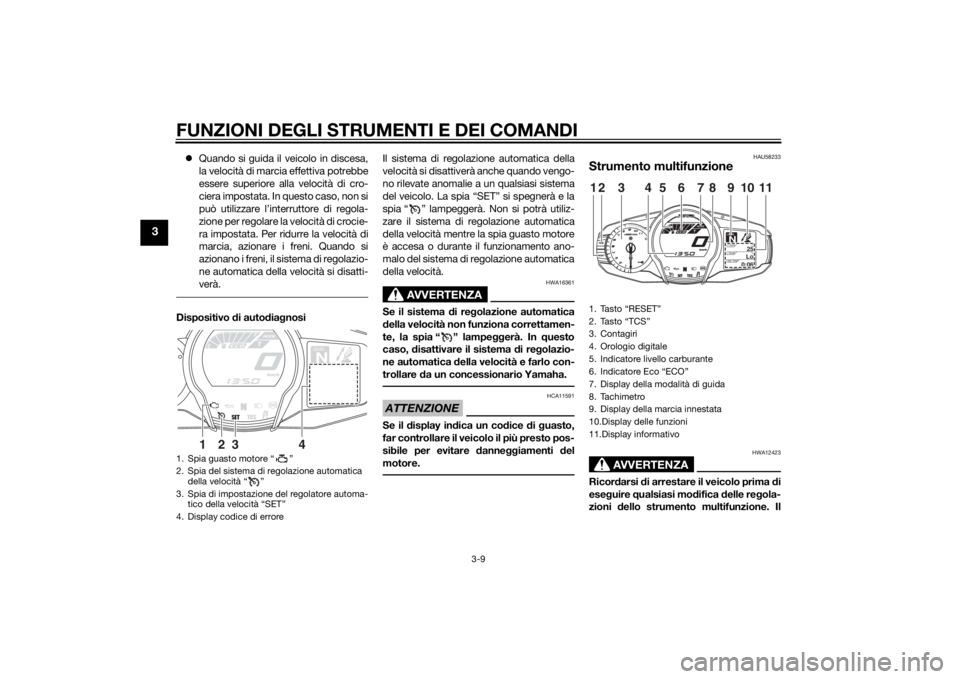

1. Spia guasto motore “ ”
2. Spia del sistema di regolazione automatica
della velocità “ ”
3. Spia di impostazione del regolatore automa- tico della velocità “SET”
4. Display codice di errore
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
1. Tasto “RESET”
2. Tasto “TCS”
3. Contagiri
4. Orologio digitale
5. Indicatore livello carburante
6. Indicatore Eco “ECO”
7. Display della modalità di guida
8. Tachimetro
9. Display della marcia innestata
10.Display delle funzioni
11.Display informativo
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
U2PDH1H0.book Page 9 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio d i un incidente.NOTAL’interruttore di selezione “ / ” e l’in-
terruttore dei menu “MENU” si trovano sul
manubrio sinistro. Questi interruttori per-
mettono di controllare o cambiare le rego-
lazioni sullo strumento multifunzione.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un contagiri
 un orologio digitale
 un indicatore livello carburante
 un econometro 
un display della marcia innestata
 un display della modalità di guida (che
mostra la modalità di guida seleziona-
ta)
 un display delle funzioni (che mostra la
funzione selezionata)
 un display informativo (che mostra va-
rie informazioni, ad esempio la lettura
del totalizzatore contachilometri)
 un display delle modalità di regolazio-
ne (che consente di impostare, sele-
zionare o azzerare le voci visualizzate
nel display informativo)
 un dispositivo di autodiagnosi
NOTAAccertarsi di girare la chiave su “ON”
prima di premere l’interruttore di
selezione “ / ”, l’interruttore dei
menu “MENU”, il tasto “RESET” e il
tasto “TCS”.
 Solo per il Regno Unito: Per cambiare
i display dell’indicatore tra chilometri e
miglia, vedere pagina 3-16.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo. Conta
giri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del motore
e di mantenerlo entro la gamma di potenza
ideale.
Girando la chiave su “ON”, l’ago del conta-
giri percorre per una volta l’intera gamma di
giri/min. e poi ritorna a zero giri/min. per
provare il circuito elettrico.
ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 9000 giri/min. e oltre
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1
2
1. Contagiri
2. Zona rossa del contagiri
1 2
U2PDH1H0.book Page 10 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3

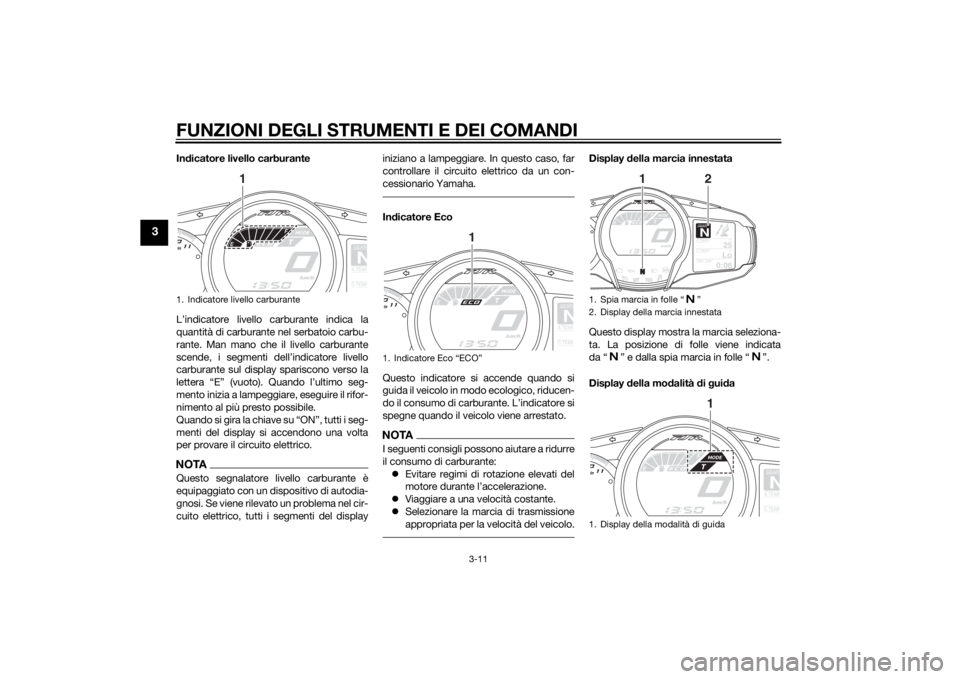

Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono verso la
lettera “E” (vuoto). Quando l’ultimo seg-
mento inizia a lampeggiare, eseguire il rifor-
nimento al più presto possibile.
Quando si gira la chiave su “ON”, tutti i seg-
menti del display si accendono una volta
per provare il circuito elettrico.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, tutti i segmenti del display iniziano a lampeggiare. In questo caso, far
controllare il circuito elettrico da un con-
cessionario Yamaha.
In
dicatore Eco
Questo indicatore si accende quando si
guida il veicolo in modo ecologico, riducen-
do il consumo di carburante. L’indicatore si
spegne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:  Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Viaggiare a una velocità costante.
 Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata
da “ ” e dalla spia marcia in folle “ ”.
Display della mo dalità di g ui da
1. Indicatore livello carburante
GEARNA.TEM
P
C.TEM
P
1
1. Indicatore Eco “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Spia marcia in folle “ ”
2. Display della marcia innestata
1. Display della modalità di guida
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
GEARNA.TEM
P
C.TEM
P
1
U2PDH1H0.book Page 11 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
Questo display indica quale modalità di
guida è stata selezionata: Modalità touring
“T” o modalità sportiva “S”. Per maggiori
particolari sulle modalità e su come selezio-
narle, vedere le pagine 3-23 e 3-25.
Display delle funzioni
Premere interruttore dei menu “MENU” per
commutare tra le seguenti funzioni del di-
splay. Il display commuta ad ogni aziona-
mento dell’interruttore. Funzione di regolazione del riscalda-
tore manopola
 Funzione di selezione del display in-
formativo
 Funzione di regolazione del parabrez-
za
 Funzione di regolazione dello smorza-
mento
 Funzione di regolazione precarico
NOTALa funzione di regolazione precarico viene
visualizzata soltanto a veicolo fermo con il
motore in funzione.Le pagine seguenti forniscono spiegazioni
sul funzionamento di riscaldatore manopo-
la, display informativo e parabrezza. Per la
spiegazione delle funzioni di regolazione
del precarico e dello smorzamento, vedere
pagina 3-40.
Regolazione d el riscaldatore manopolaQuesto veicolo è equipaggiato con scalda-
manopole, che possono venire utilizzati
soltanto quando il motore è in funzione.
Sono disponibili 4 regolazioni per il riscal-
datore manopola.
1. Display delle funzioni
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
1. Funzione di regolazione del riscaldatore ma-
nopola
2. Funzione di selezione del display informati- vo
3. Funzione di regolazione del parabrezza
4. Funzione di regolazione dello smorzamento
5. Funzione di regolazione precarico
2
1
3
4
5
Spento
BassoMedio Display
Regolazione
Alto
U2PDH1H0.book Page 12 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Per aumentare la temperatura del riscalda-
tore manopola, premere il lato “ ” dell’in-
terruttore di selezione. Per diminuire la
temperatura del riscaldatore manopola,
premere il lato “ ” dell’interruttore di se-
lezione.ATTENZIONE
HCA17931
Ricor darsi di in dossare i g uanti
q uand o si usano g li scaldamanopo-
le.
 Se la temperatura ambiente è 20 °C
(68 °F) o più, non re golare il riscal-
d atore manopola sull’impostazione
alto.
 Se la manopola o la manopola ac-
celeratore diviene usurata o d an-
ne ggiata, smettere d i utilizzare gli
scal damanopole e sostituire le ma-
nopole.

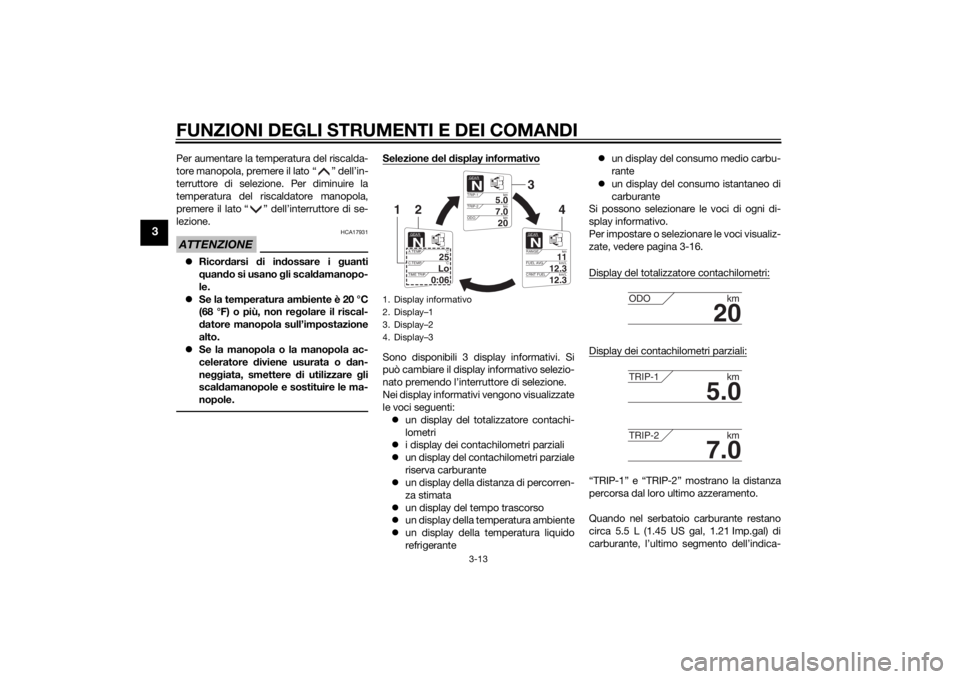

Selezione del display informativoSono disponibili 3 display informativi. Si
può cambiare il display informativo selezio-
nato premendo l’interruttore di selezione.
Nei display informativi vengono visualizzate
le voci seguenti:
 un display del totalizzatore contachi-
lometri
 i display dei contachilometri parziali
 un display del contachilometri parziale
riserva carburante
 un display della distanza di percorren-
za stimata
 un display del tempo trascorso
 un display della temperatura ambiente
 un display della temperatura liquido
refrigerante 
un display del consumo medio carbu-
rante
 un display del consumo istantaneo di
carburante
Si possono selezionare le voci di ogni di-
splay informativo.
Per impostare o selezionare le voci visualiz-
zate, vedere pagina 3-16.
Display del totalizzatore contachilometri:
Display dei contachilometri parziali:“TRIP-1” e “TRIP-2” mostrano la distanza
percorsa dal loro ultimo azzeramento.
Quando nel serbatoio carburante restano
circa 5.5 L (1.45 US gal, 1.21 Imp.gal) di
carburante, l’ultimo segmento dell’indica-
1. Display informativo
2. Display–1
3. Display–2
4. Display–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U2PDH1H0.book Page 13 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
tore livello carburante inizia a lampeggiare.
Inoltre, il display informativo passerà auto-
maticamente alla modalità contachilometri
parziale riserva carburante “TRIP-F” e ini-
zierà a conteggiare la distanza percorsa a
partire da quel punto.
In tal caso, premendo l’interruttore di sele-
zione si cambia il display tra i vari display
informativi nel seguente ordine;
TRIP-F → Display–1 → Display–2 →
Display–3 → TRIP-F
Per azzerare un contachilometri parziale,
utilizzare l’interruttore di selezione per sele-
zionare il display informativo contenente il
contachilometri parziale. Premere breve-
mente il tasto “RESET” in modo che il con-
tachilometri parziale lampeggi e premere di nuovo il tasto “RESET” per almeno 2 se-
condi mentre il contachilometri parziale
lampeggia.
Se non si azzera manualmente il contachi-
lometri parziale riserva carburante, esso si
azzererà automaticamente e il display tor-
nerà alla modalità precedente dopo il rifor-
nimento e una percorrenza di 5 km (3 mi).

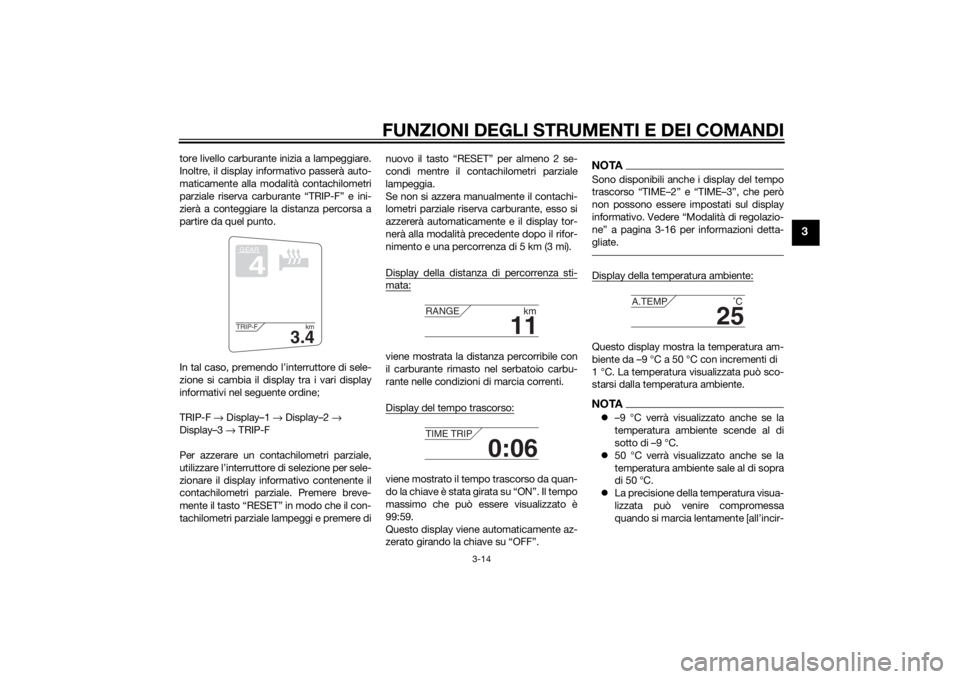

Display della distanza di percorrenza sti-
mata:viene mostrata la distanza percorribile con
il carburante rimasto nel serbatoio carbu-
rante nelle condizioni
di marcia correnti.
Display del tempo trascorso:viene mostrato il tempo trascorso da quan-
do la chiave è stata girata su “ON”. Il tempo
massimo che può essere visualizzato è
99:59.
Questo display viene automaticamente az-
zerato girando la chiave su “OFF”.
NOTASono disponibili anche i display del tempo
trascorso “TIME–2” e “TIME–3”, che però
non possono essere impostati sul display
informativo. Vedere “Modalità di regolazio-
ne” a pagina 3-16 per informazioni detta-
gliate.Display della temperatura ambiente:Questo display mostra la temperatura am-
biente da –9 °C a 50 °C con incrementi di
1 °C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.NOTA –9 °C verrà visualizzato anche se la
temperatura ambiente scende al di
sotto di –9 °C.
 50 °C verrà visualizzato anche se la
temperatura ambiente sale al di sopra
di 50 °C.
 La precisione della temperatura visua-
lizzata può venire compromessa
quando si marcia lentamente [all’incir-
GEAR4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
U2PDH1H0.book Page 14 Thursday, July 3, 2014 3:31 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
ca al di sotto di 20 km/h (12.5 mi/h)] o
se ci si ferma in corrispondenza di se-
gnali stradali, passaggi a livello, ecc.

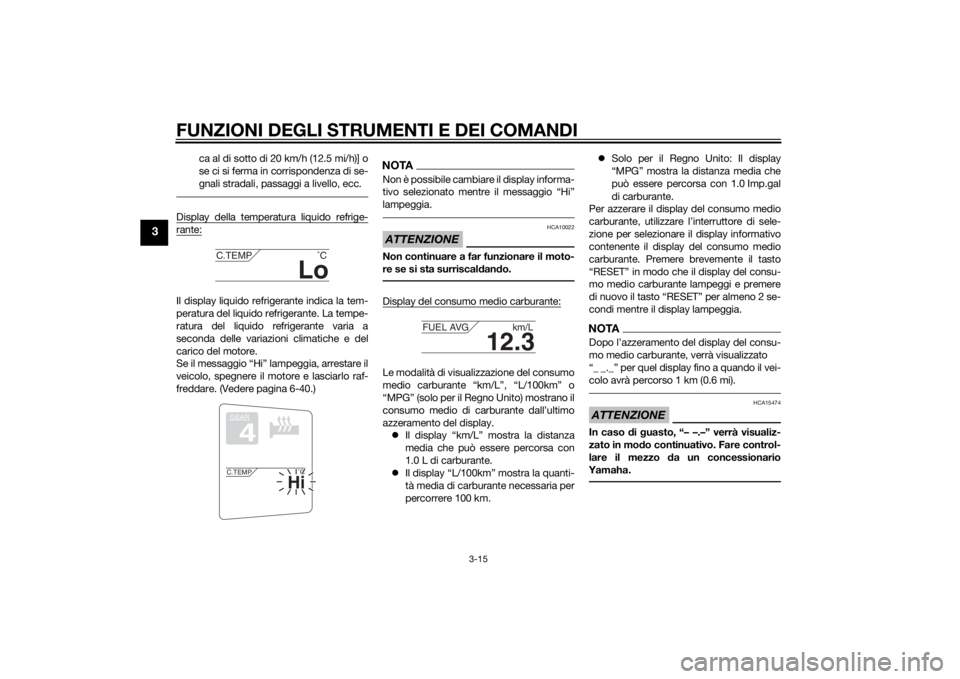

Display della temperatura liquido refrige-rante:Il display liquido refrigerante indica la tem-
peratura del liquido refrigerante. La tempe-
ratura del liquido refrigerante varia a
seconda delle variazioni climatiche e del
carico del motore.
Se il messaggio “Hi” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-40.)
NOTANon è possibile cambiare il display informa-
tivo selezionato mentre il messaggio “Hi”
lampeggia.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.Display del consumo medio carburante:Le modalità di visualizzazione del consumo
medio carburante “km/L”, “L/100km” o
“MPG” (solo per il Regno Unito) mostrano il
consumo medio di carburante dall’ultimo
azzeramento del display.
 Il display “km/L” mostra la distanza
media che può essere percorsa con
1.0 L di carburante.
 Il display “L/100km” mostra la quanti-
tà media di carburante necessaria per
percorrere 100 km. 
Solo per il Regno Unito: Il display
“MPG” mostra la distanza media che
può essere percorsa con 1.0 Imp.gal
di carburante.
Per azzerare il display del consumo medio
carburante, utilizzare l’interruttore di sele-
zione per selezionare il display informativo
contenente il display del consumo medio
carburante. Premere brevemente il tasto
“RESET” in modo che il display del consu-
mo medio carburante lampeggi e premere
di nuovo il tasto “RESET” per almeno 2 se-
condi mentre il display lampeggia.
NOTADopo l’azzeramento del display del consu-
mo medio carburante, verrà visualizzato
“_ _._” per quel display fino a quando il vei-
colo avrà percorso 1 km (0.6 mi).ATTENZIONE
HCA15474
In caso di g uasto, “– –.–” verrà visualiz-
zato in mod o continuativo. Fare control-
lare il mezzo da un concessionario
Yamaha.
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U2PDH1H0.book Page 15 Thursday, July 3, 2014 3:31 PM
