YAMAHA FJR1300AE 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-28
3
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftig t och kan orsaka person-
ska dor eller dödsfall. Var försikti g när du
hanterar bensin. Su g al dri g upp bensin
me d munnen. Om d u råkar svälja bensin,
inan das mycket bensinån gor eller får
b ensin i ö gonen, ska du genast uppsöka
läkare. Om du får b ensin på hu den ska
d u tvätta områ det me d tvål och vatten.
Byt kläd er om du får b ensin på klä derna.
MAU49743
VIKTIGT
MCA11401
Använ d b ara blyfri bensin. Om d u använ-
d er bensin som inte är blyfri kan allvarli-
g a skad or uppstå på motorn, exempelvis
ventiler, kolvrin gar och av gassystem.
Yamaha-motorn har konstruerats för blyfri
regularbensin med ett ok tantal på 95 eller
högre. Om motorn knackar (eller spikar) bör
du använda ett bränsle av annat märke eller
en premium blyfri bensin. Om du använder
blyfri bensin kommer tändstiftens livslängd
att förlängas och underhållskostnaderna
minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha eftersom den kan åstadkomma skador på
bränslesystemet eller
orsaka problem med
fordonets prestanda.
Rekommen derat bränsle:
Vanlig blyfri bensin (gasohol [E10]
kan användas)
Ta n k v o l y m :
25 L (6.6 US gal, 5.5 Imp.gal)
Reservtank, män gd:
5.5 L (1.45 US gal, 1.21 Imp.gal)
UB96M0M0.book Page 28 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-29
3
MAU72970

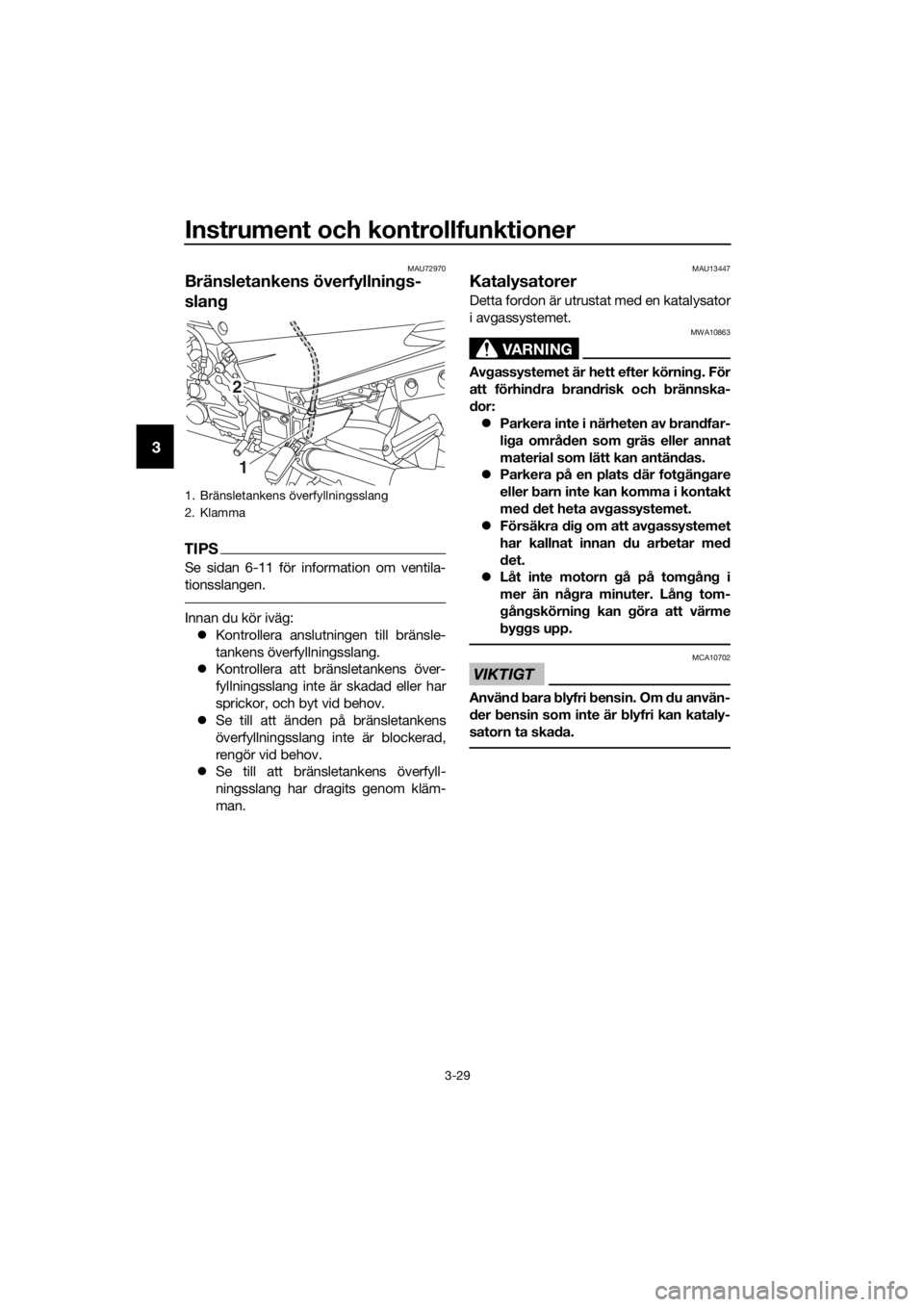

Bränsletankens överfyllnings-
slan g
TIPS
Se sidan 6-11 för information om ventila-
tionsslangen.
Innan du kör iväg:
 Kontrollera anslutningen till bränsle-
tankens överfyllningsslang.
 Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
 Se till att änden på bränsletankens
överfyllningsslang inte är blockerad,
rengör vid behov.
 Se till att bränsletankens överfyll-
ningsslang har dragits genom kläm-
man.
MAU13447
Katalysatorer
Detta fordon är utrustat med en katalysator
i avgassystemet.
VARNING
MWA10863
Avgassystemet är hett efter körning . För
att förhin dra bran drisk och b rännska-
d or:
 Parkera inte i närheten av b randfar-
li g a områ den som g räs eller annat
material som lätt kan antän das.
 Parkera på en plats d är fotgän gare
eller barn inte kan komma i kontakt
me d d et heta av gassystemet.
 Försäkra dig om att avg assystemet
har kallnat innan du ar betar med
d et.
 Låt inte motorn g å på tomgån g i
mer än någ ra minuter. Lång tom-
g ån gskörnin g kan göra att värme
b yggs upp.
VIKTIGT
MCA10702
Använ d b ara blyfri bensin. Om d u använ-
d er bensin som inte är b lyfri kan kataly-
satorn ta ska da.
1. Bränsletankens överfyllningsslang
2. Klamma
2
1
UB96M0M0.book Page 29 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-30
3
MAU39496

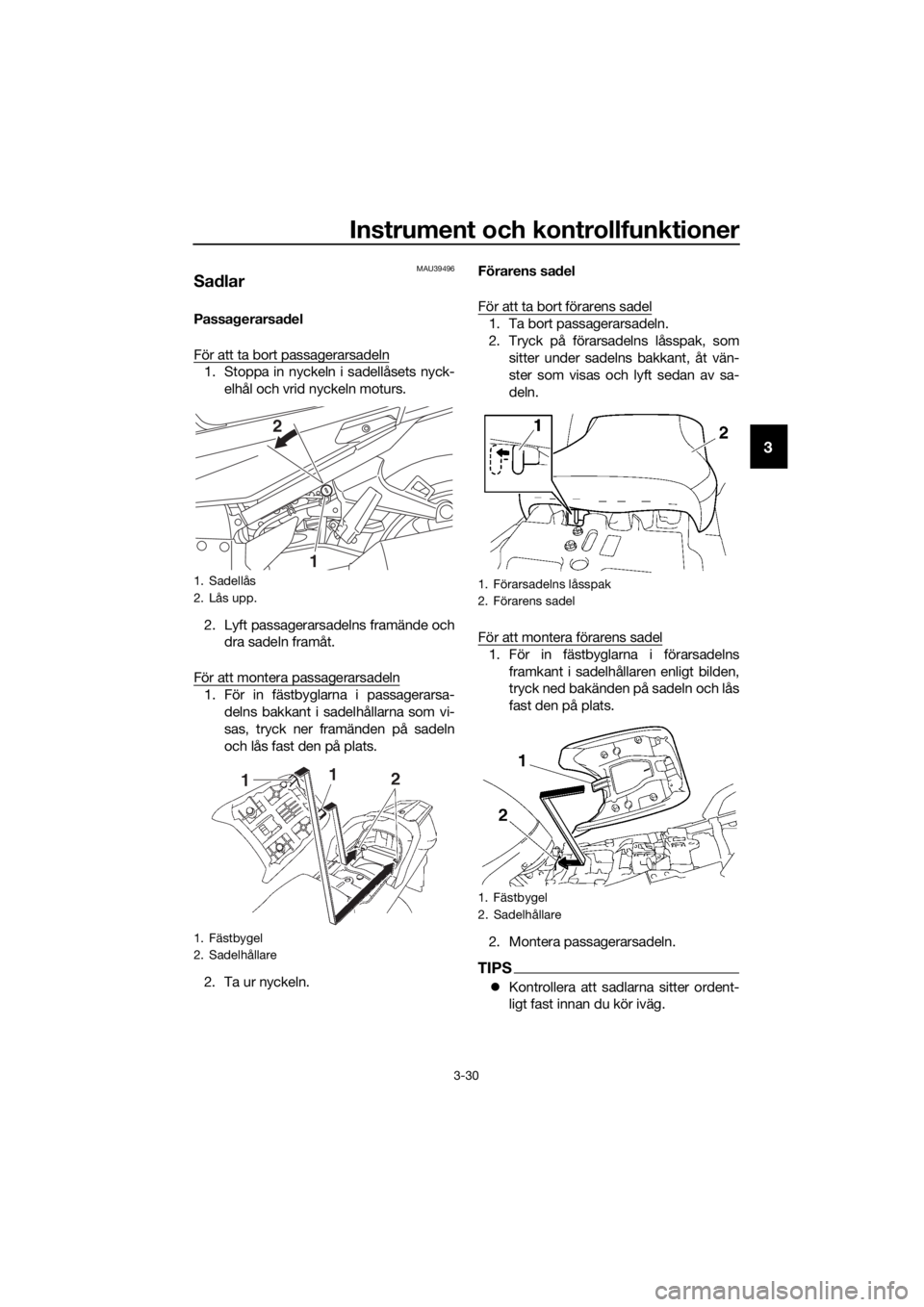

Sadlar
Passag erarsadel
För att ta bort passagerarsadeln
1. Stoppa in nyckeln i sadellåsets nyck- elhål och vrid nyckeln moturs.
2. Lyft passagerarsadelns framände och dra sadeln framåt.
För att montera passagerarsadeln
1. För in fästbyglarna i passagerarsa- delns bakkant i sadelhållarna som vi-
sas, tryck ner framänden på sadeln
och lås fast den på plats.
2. Ta ur nyckeln. Förarens sa
del
För att ta bort förarens sadel
1. Ta bort passagerarsadeln.
2. Tryck på förarsadelns låsspak, som sitter under sadelns bakkant, åt vän-
ster som visas och lyft sedan av sa-
deln.
För att montera förarens sadel
1. För in fästbyglarna i förarsadelns framkant i sadelhållaren enligt bilden,
tryck ned bakänden på sadeln och lås
fast den på plats.
2. Montera passagerarsadeln.
TIPS
 Kontrollera att sadlarna sitter ordent-
ligt fast innan du kör iväg.
1. Sadellås
2. Lås upp.
1. Fästbygel
2. Sadelhållare
1
2
1. Förarsadelns låsspak
2. Förarens sadel
1. Fästbygel
2. Sadelhållare
UB96M0M0.book Page 30 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-31
3

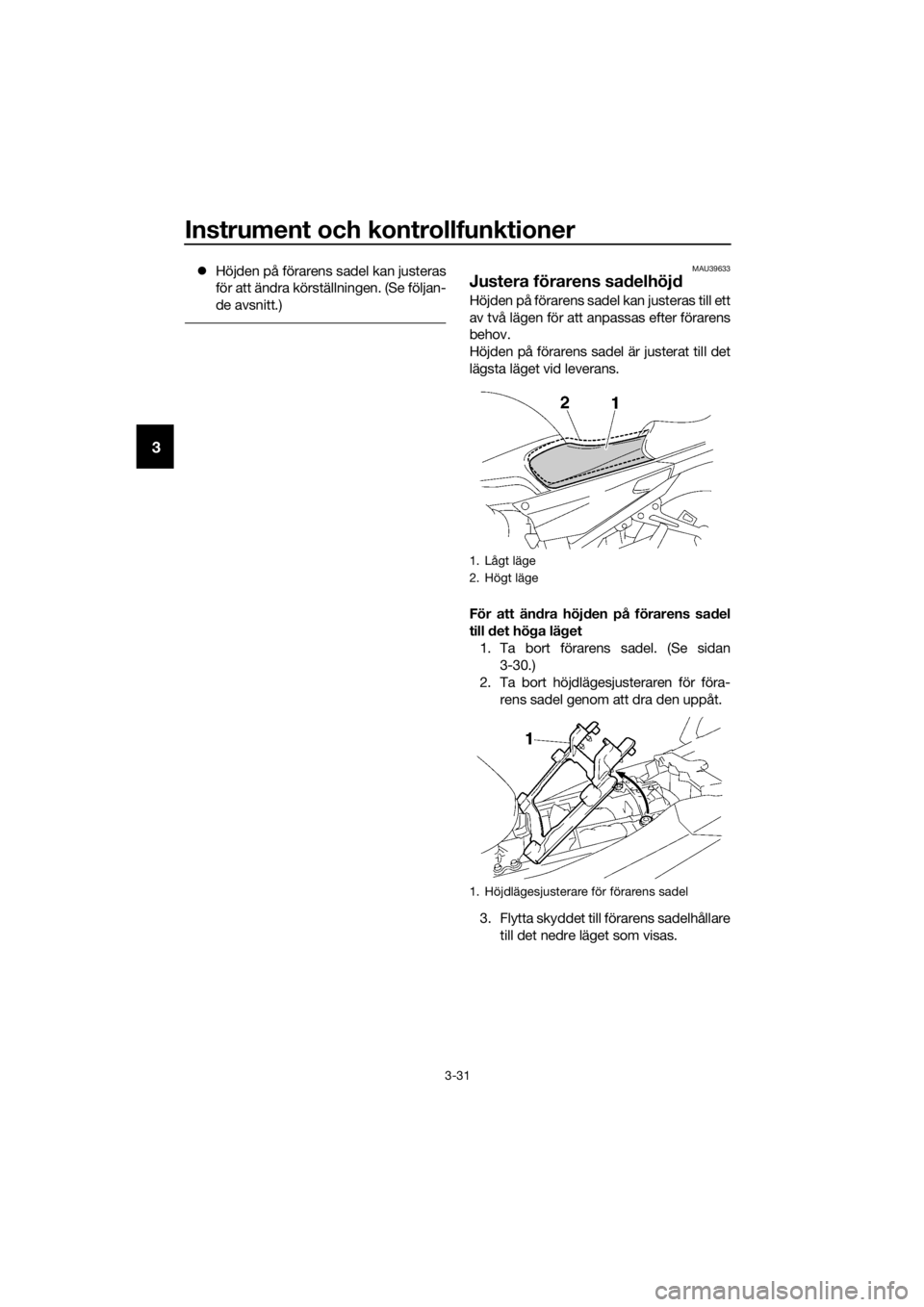

Höjden på förarens sadel kan justeras
för att ändra körställningen. (Se följan-
de avsnitt.)MAU39633
Justera förarens sad elhöjd
Höjden på förarens sadel kan justeras till ett
av två lägen för att anpassas efter förarens
behov.
Höjden på förarens sadel är justerat till det
lägsta läget vid leverans.
För att än dra höj den på förarens sa del
till det hö ga läg et

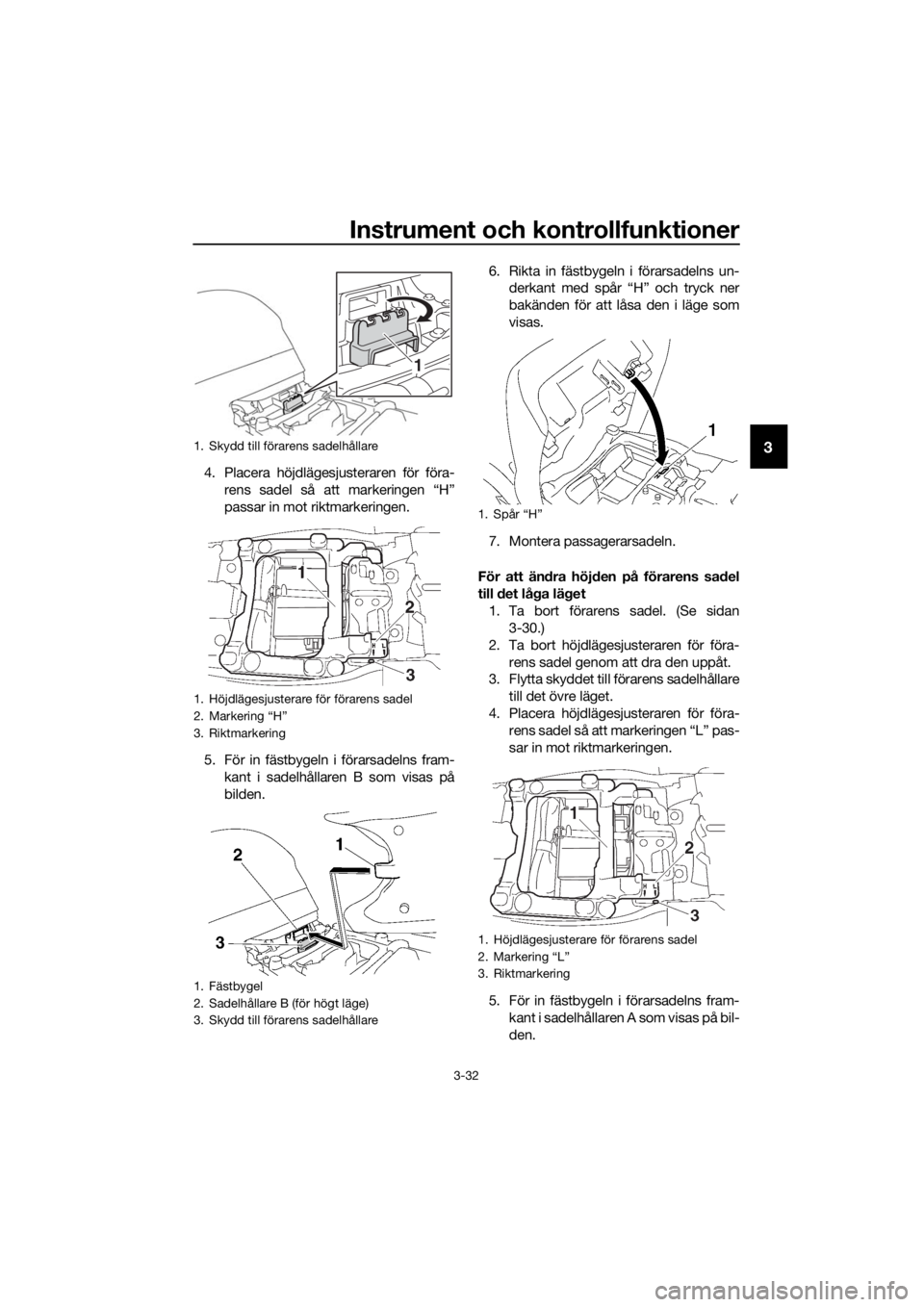

1. Ta bort förarens sadel. (Se sidan 3-30.)
2. Ta bort höjdlägesjusteraren för föra- rens sadel genom att dra den uppåt.
3. Flytta skyddet till förarens sadelhållare till det nedre läget som visas.
1. Lågt läge
2. Högt läge
1. Höjdlägesjusterare för förarens sadel
UB96M0M0.book Page 31 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-32
3
4. Placera höjdlägesjusteraren för föra-rens sadel så att markeringen “H”
passar in mot riktmarkeringen.
5. För in fästbygeln i förarsadelns fram- kant i sadelhållaren B som visas på
bilden. 6. Rikta in fästbygeln i förarsadelns un-
derkant med spår “H” och tryck ner
bakänden för att låsa den i läge som
visas.
7. Montera passagerarsadeln.
För att änd ra höjden på förarens sa del
till det lå ga lä get
1. Ta bort förarens sadel. (Se sidan 3-30.)
2. Ta bort höjdlägesjusteraren för föra- rens sadel genom att dra den uppåt.
3. Flytta skyddet till förarens sadelhållare
till det övre läget.
4. Placera höjdlägesjusteraren för föra- rens sadel så att markeringen “L” pas-
sar in mot riktmarkeringen.
5. För in fästbygeln i förarsadelns fram- kant i sadelhållaren A som visas på bil-
den.
1. Skydd till förarens sadelhållare
1. Höjdlägesjusterare för förarens sadel
2. Markering “H”
3. Riktmarkering
1. Fästbygel
2. Sadelhållare B (för högt läge)
3. Skydd till förarens sadelhållare
1
1. Spår “H”
1. Höjdlägesjusterare för förarens sadel
2. Markering “L”
3. Riktmarkering
UB96M0M0.book Page 32 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-33
3

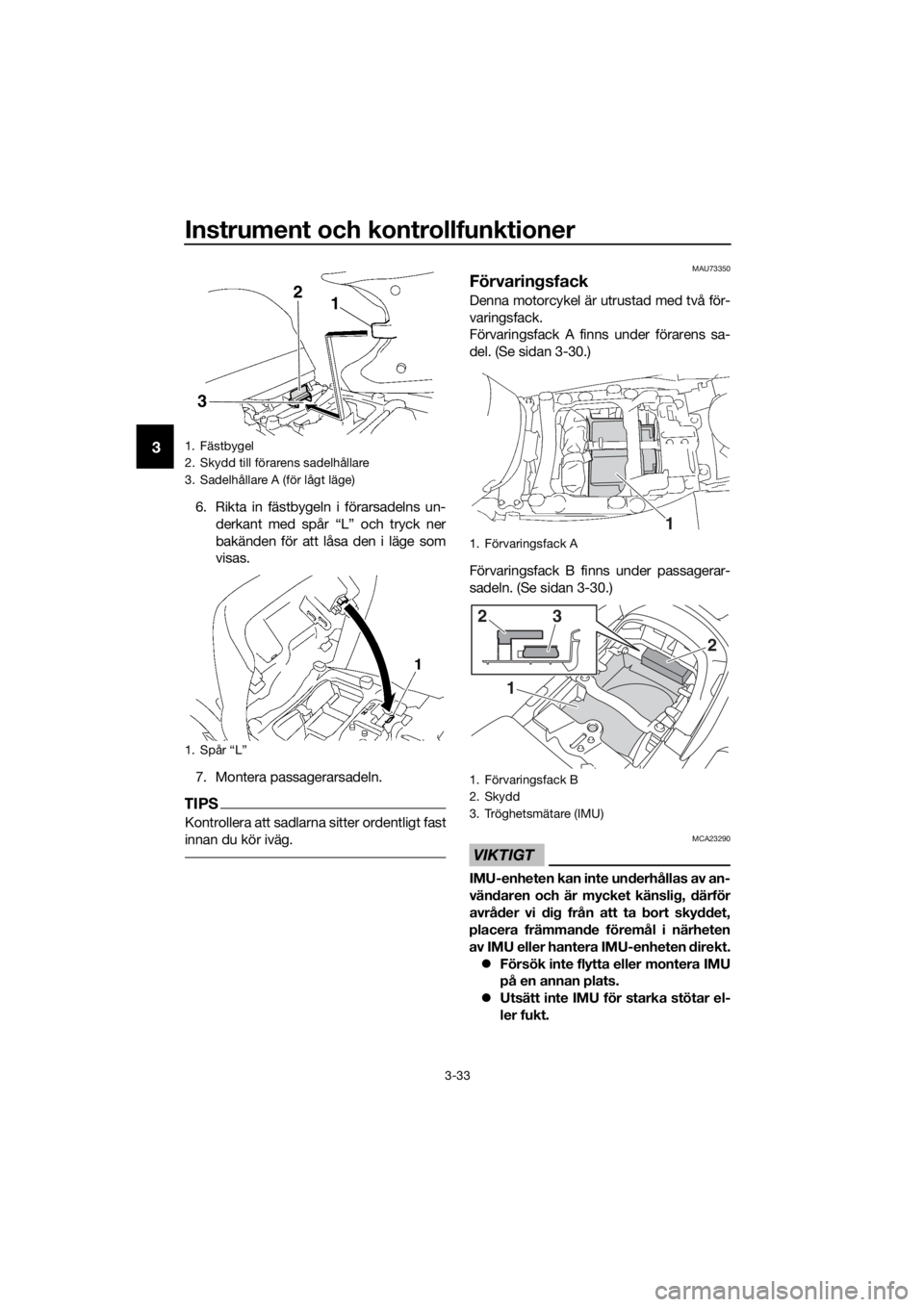

6. Rikta in fästbygeln i förarsadelns un-derkant med spår “L” och tryck ner
bakänden för att låsa den i läge som
visas.
7. Montera passagerarsadeln.
TIPS
Kontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
MAU73350
Förvarin gsfack
Denna motorcykel är utrustad med två för-
varingsfack.
Förvaringsfack A finns under förarens sa-
del. (Se sidan 3-30.)
Förvaringsfack B finns under passagerar-
sadeln. (Se sidan 3-30.)
VIKTIGT
MCA23290
IMU-enheten kan inte un derhållas av an-
vän daren och är mycket känsli g, därför
avråd er vi dig från att ta bort sky ddet,
placera främman de föremål i närheten
av IMU eller hantera IMU-enheten direkt.
 Försök inte flytta eller montera IMU
på en annan plats.
 Utsätt inte IMU för starka stötar el-
ler fukt.
1. Fästbygel
2. Skydd till förarens sadelhållare
3. Sadelhållare A (för lågt läge)
1. Spår “L”
12
3
1. Förvaringsfack A
1. Förvaringsfack B
2. Skydd
3. Tröghetsmätare (IMU)
1
1
2
23
UB96M0M0.book Page 33 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-34
3
Täck inte över IMU-ventilationshå-
let och ren gör det inte med tryck-
luft.
Dokument eller andra föremål som förvaras
i ett förvaringsfack ska lindas in i en plast-
påse så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i ett förvarings-
fack när du tvättar fordonet.
VARNING
MWA14421
 Överskri d inte last gränsen på 1 k g
(2 l b) för förvarin gsfack A.
 Överskri d inte last gränsen på 3 k g
(7 l b) för förvarin gsfack B.
 Överskri d inte last gränsen på
212 k g (467 l b) för for donet.
MAU39482

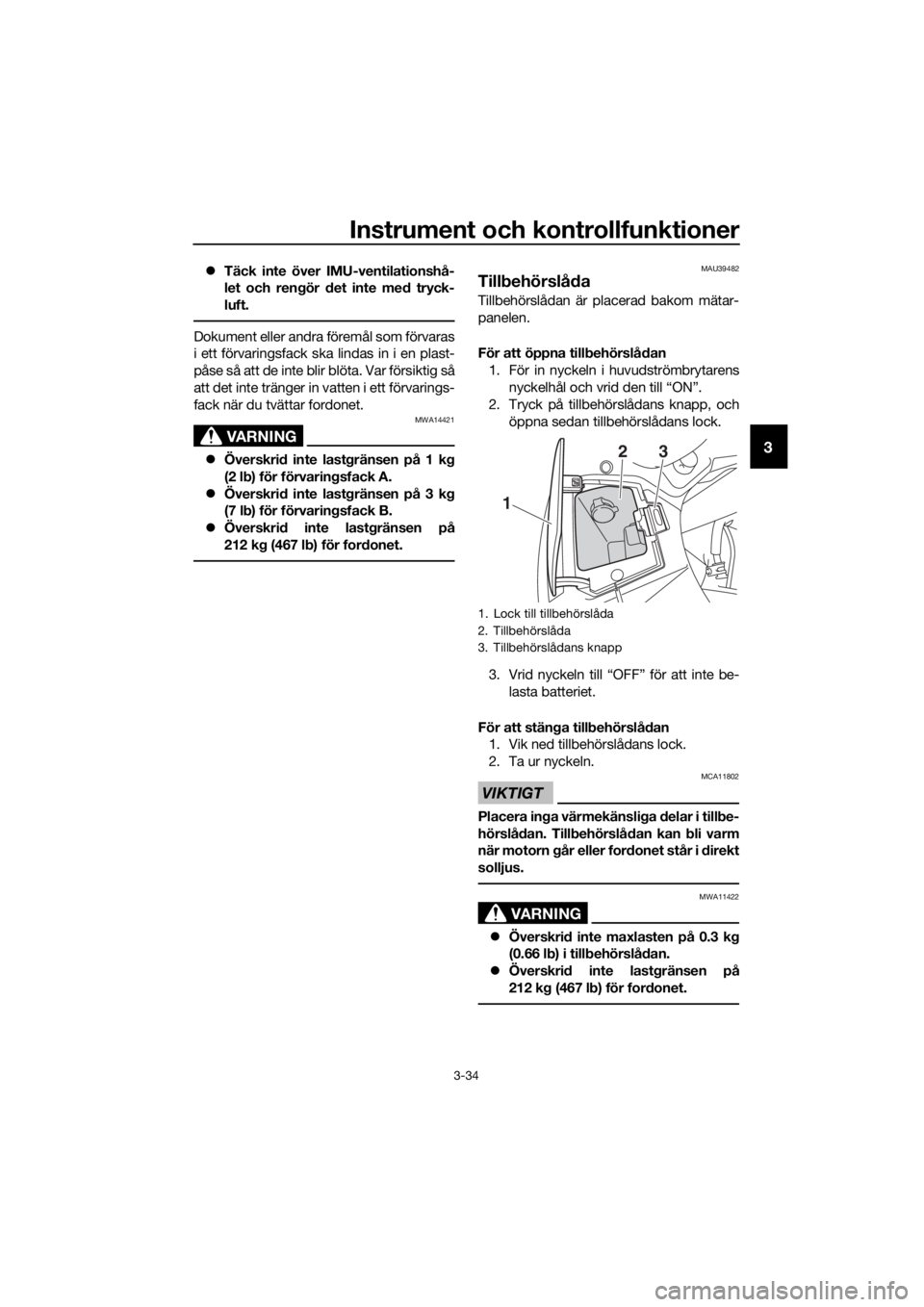

Till behörslåd a
Tillbehörslådan är placerad bakom mätar-
panelen.
För att öppna till behörslå dan
1. För in nyckeln i huvudströmbrytarens nyckelhål och vrid den till “ON”.
2. Tryck på tillbehörslådans knapp, och
öppna sedan tillbehörslådans lock.
3. Vrid nyckeln till “OFF” för att inte be- lasta batteriet.
För att stän ga till behörslå dan
1. Vik ned tillbehörslådans lock.
2. Ta ur nyckeln.
VIKTIGT
MCA11802
Placera in ga värmekänsli ga delar i till be-
hörslå dan. Till behörslå dan kan b li varm
när motorn går eller for donet står i d irekt
solljus.
VARNING
MWA11422
 Överskri d inte maxlasten på 0.3 k g
(0.66 l b) i till behörslåd an.
 Överskri d inte lastg ränsen på
212 k g (467 l b) för for donet.
1. Lock till tillbehörslåda
2. Tillbehörslåda
3. Tillbehörslådans knapp
1
23
UB96M0M0.book Page 34 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-35
3
MAU39612

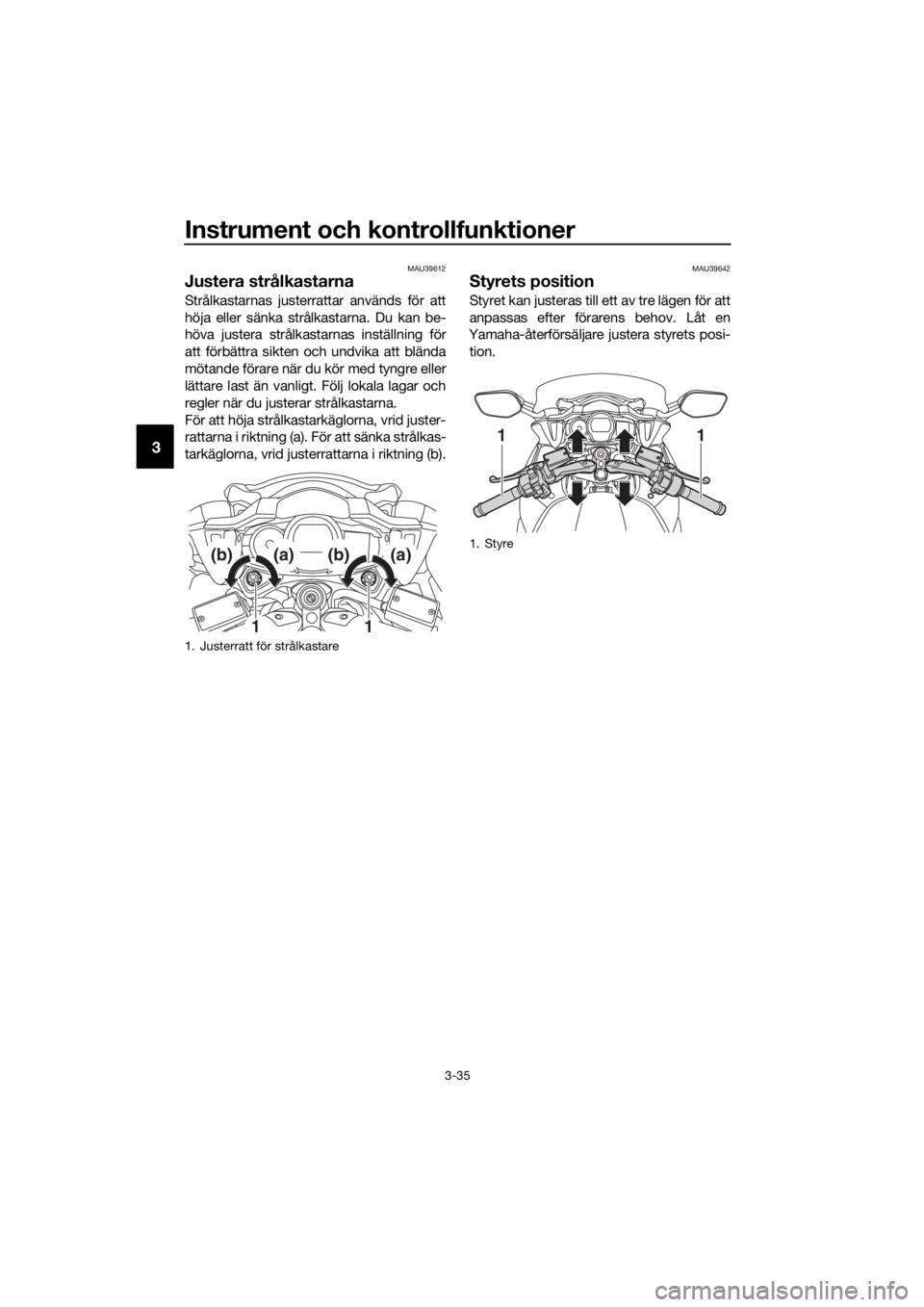

Justera strålkastarna
Strålkastarnas justerrattar används för att
höja eller sänka strålkastarna. Du kan be-
höva justera strålkastarnas inställning för
att förbättra sikten och undvika att blända
mötande förare när du kör med tyngre eller
lättare last än vanligt. Följ lokala lagar och
regler när du justerar strålkastarna.
För att höja strålkastarkäglorna, vrid juster-
rattarna i riktning (a). För att sänka strålkas-
tarkäglorna, vrid justerrattarna i riktning (b).
MAU39642
Styrets position
Styret kan justeras till ett av tre lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
1. Justerratt för strålkastare
11
(b)(a)(b)(a)1. Styre
11
UB96M0M0.book Page 35 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-36
3
MAU54151

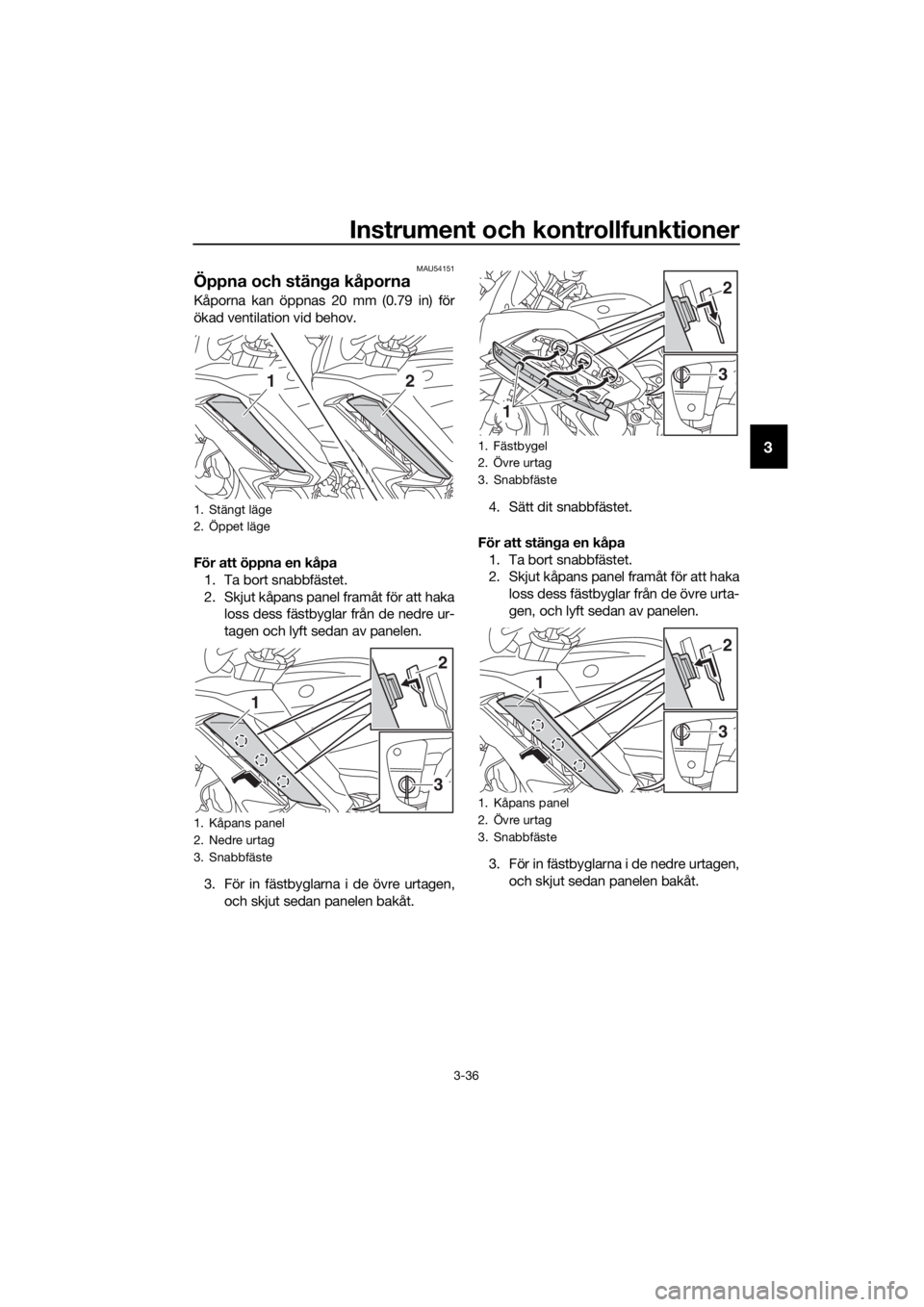

Öppna och stänga kåporna
Kåporna kan öppnas 20 mm (0.79 in) för
ökad ventilation vid behov.
För att öppna en kåpa
1. Ta bort snabbfästet.
2. Skjut kåpans panel framåt för att haka loss dess fästbyglar från de nedre ur-
tagen och lyft sedan av panelen.
3. För in fästbyglarna i de övre urtagen, och skjut sedan panelen bakåt. 4. Sätt dit snabbfästet.
För att stän ga en kåpa
1. Ta bort snabbfästet.
2. Skjut kåpans panel framåt för att haka loss dess fästbyglar från de övre urta-
gen, och lyft sedan av panelen.
3. För in fästbyglarna i de nedre urtagen, och skjut sedan panelen bakåt.
1. Stängt läge
2. Öppet läge
1. Kåpans panel
2. Nedre urtag
3. Snabbfäste
12
3
1
2
1. Fästbygel
2. Övre urtag
3. Snabbfäste
1. Kåpans panel
2. Övre urtag
3. Snabbfäste
1
3
2
3
1
2
UB96M0M0.book Page 36 Thursday, October 29, 2015 10:19 AM

Instrument och kontrollfunktioner
3-37
3
4. Sätt dit snabbfästet.
TIPS
Kontrollera att kåpans paneler sitter ordent-
ligt fast innan du kör iväg.
MAU39672

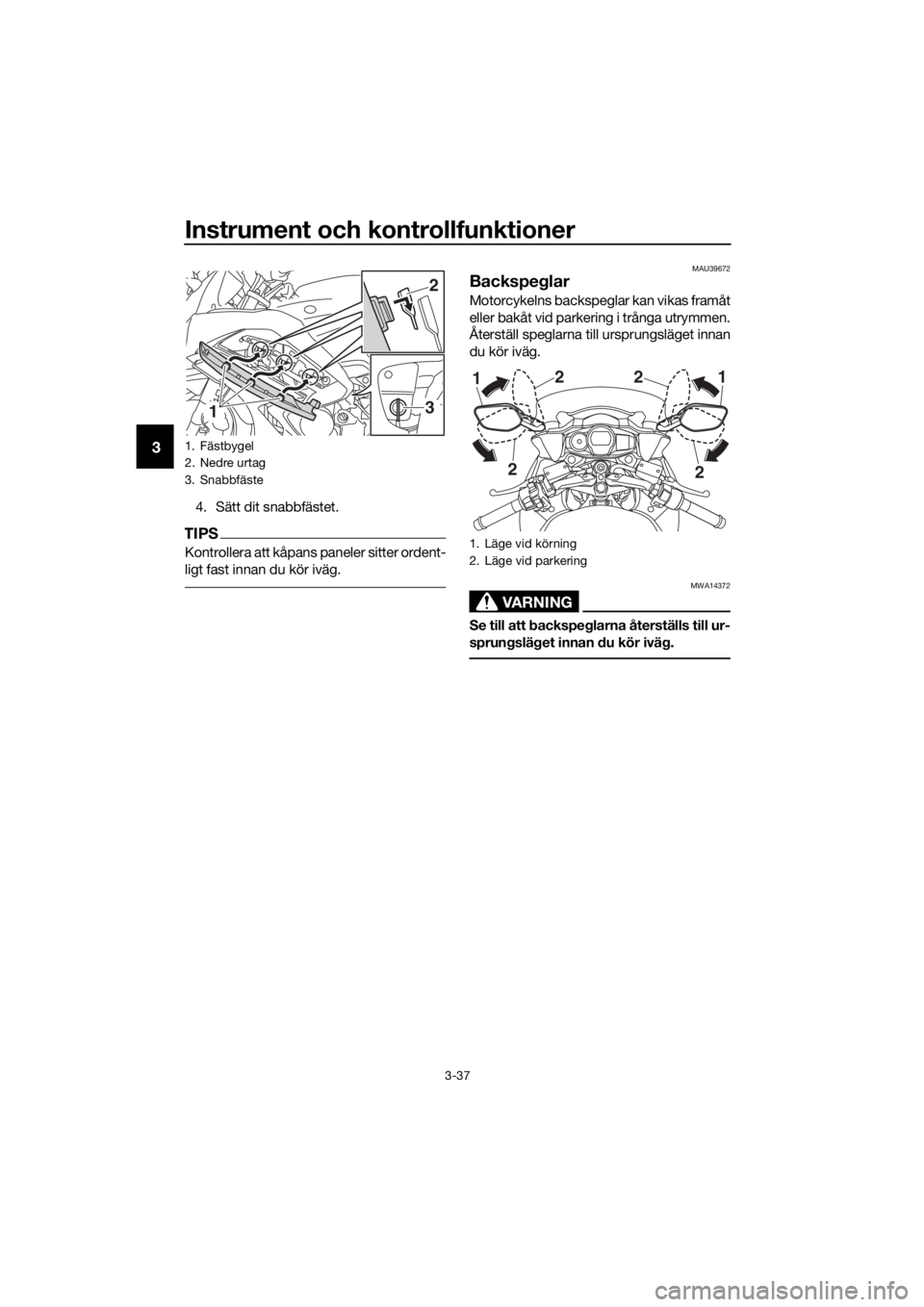

Backspeglar
Motorcykelns backspeglar kan vikas framåt
eller bakåt vid parkering i trånga utrymmen.
Återställ speglarna till ursprungsläget innan
du kör iväg.
VARNING
MWA14372
Se till att backspe glarna återställs till ur-
sprun gslä get innan d u kör iväg.
1. Fästbygel
2. Nedre urtag
3. Snabbfäste
13
2
1. Läge vid körning
2. Läge vid parkering
2
2
1
2 2
1
