Funktionen der Instrumente un d Be dienun gselemente
3-37
3
 Die IMU darf keinen starken Er-
schütterun gen o der Feuchti gkeit
aus gesetzt wer den.
 Die IMU-Entlüftun gsb ohrun g nicht
b lockieren un d nicht mit Druckluft
reini gen.
Bei Aufbewahrung von Dokumenten und
anderen Gegenständen im Ablagefach sind
diese zum Schutz vor Feuchtigkeit in einem
Plastikbeutel einzuwickeln. Bei der Reini-
gung des Fahrzeugs darauf achten, dass
kein Wasser in das Ablagefach hineingerät.
WARNUNG
GWA14421
 Den Zula dung sg renzwert von 1 kg
(2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dung sg renzwert von 3 kg
(7 l b) für A bla gefach B nicht ü ber-
schreiten.
 Den Zula dung sg renzwert von 212
k g (467 l b) für d as Fahrzeu g nicht
ü b erschreiten.
GAU39482
Zu behörkasten
Der Zubehörkasten befindet sich neben der
Instrumentenabdeckung.
Zu behörkasten öffnen
1. Den Zündschlüssel in das Zünd- schloss stecken, und auf “ON” dre-
hen.
2. Auf den Knopf des Zubehörkastens drücken und dann den Deckel öffnen.
3. Den Zündschlüssel auf “OFF” stellen, um die Batterie zu schonen.
Zu behörkasten schließen
1. Den Deckel des Zubehörkastens auf- legen.
2. Den Schlüssel abziehen.
ACHTUNG
GCA11802
Keine hitzeempfin dlichen Materialien im
Zu behörkasten unter brin gen. Der Zu be-
hörkasten kann heiß wer den, wenn d er
Motor läuft o der das Fahrzeu g in d irek-
tem Sonnenlicht steht.
WARNUNG
GWA11422
 Den Zula dung sg renzwert von
0.3 k g (0.66 l b) für d en Zubehörkas-
ten nicht ü berschreiten.
1. Deckel des Zubehörkastens
2. Zubehörkasten
3. Zubehörkastenknopf
1
23
UB96G1G0.book Page 37 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienung selemente
3-38
3
Den Belastun gsg renzwert von
212 k g (467 l b) für d ieses Fahrzeu g
nicht ü berschreiten.GAU39612
Einstellen des Scheinwerferlicht-
ke gels
Mit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
1. Scheinwerferkegel-Einstellknopf
11
(b)(a)(b)(a)
UB96G1G0.book Page 38 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienun gselemente
3-39
3
GAU39642
Lenkerposition
Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von drei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU54151
Öffnen un d S chließen der Ver-
klei dun gs-Ventilationsöffnun gen
Die Verkleidungs-Ventilationsöffnungen
können für zusätzliche Ventilation um 20
mm (0.79 in) geöffnet werden, um den
Fahrbedingungen zu entsprechen.
Zum Öffnen einer Verklei dun gs-Ventila-
tionsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den unteren
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die oberen Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben.
1. Lenker
11
1. Geschlossene Position
2. Offene Position
1. Abdeckung der Verkleidungs-Ventilations-öffnung
2. Untere Aufnahme
3. Schnellverschluss
12
3
1
2
UB96G1G0.book Page 39 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienung selemente
3-40
3
4. Den Schnellverschluss montieren.
Zum Schließen einer Verklei dung s-Ven-
tilationsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den oberen
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die unteren Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben. 4. Den Schnellverschluss montieren.
HINWEIS
Vor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
1. Vorsprung
2. Obere Aufnahme
3. Schnellverschluss
1. Abdeckung der Verkleidungs-Ventilations-
öffnung
2. Obere Aufnahme
3. Schnellverschluss
1
3
2
3
1
2
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
13
2
UB96G1G0.book Page 40 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienun gselemente
3-41
3
GAU39672
Rückspie gel
Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspie gel wie der in ihrer ursprün gli-
chen Position sin d.
GAU55425
Vor der- un d Hinterra d-Fe derun g
einstellen
Dieses Modell ist mit einem elektronisch
einstellbaren Federungssystem ausgestat-
tet. Die Vorspannung des Stoßdämpfers
und die Dämpfungskräfte sowohl der Tele-
skopgabel als auch des Hinterrad-Stoß-
dämpfers sind einstellbar.
WARNUNG
GWA12423
Bevor Einstellung en an der Multifunkti-
onsanzei ge verän dert wer den, ist d as
Fahrzeug anzuhalten. Das Än dern von
Einstellun gen währen d d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.
Vorspannun g
Bei Fahrten mit Gepäck oder mit einem
Beifahrer, verwenden Sie die Vorspan-
nungs-Einstellfunktion, um das Federungs-
system an die Zuladung anzupassen. Es
gibt 4 Vorspannungs-Einstellungen.
HINWEIS
 Die Vorspannungs-Einstellfunktion er-
scheint nur, wenn der Motor läuft.
 Durch Änderung der Vorspannungs-
Einstellung werden auch die Dämp-
fungskräfte der Vorder- und Hinter-
radfederung entsprechend eingestellt.
(Siehe Seite 3-43.)
 Betrieb bei niedrigen Temperaturen:
• Während die Vorspannungs-Ein- stellfunktion verwendet wird, darf
das Fahrzeug nicht belastet sein.
• Wenn die Vorspannungs-Einstell- funktion bei Umgebungstempera-
turen nahe oder unter 0 °C (32 °F)
verwendet wird, kann sich die Fe-
derungssystem-Warnleuchte ein-
schalten.
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
UB96G1G0.book Page 41 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienung selemente
3-42
3
• Die Federung arbeitet weiterhin
normal, nur die Vorspannungs-Ein-
stellfunktion kann nicht verwendet
werden.
• Zum Zurückstellen der Federungs-
system-Warnleuchte etwa 6 Minu-
ten warten und dann das Zünd-
schloss ausschalten oder das
Zündschloss sofort ausschalten
und dann 6 Minuten warten.
• Wenn die Federungssystem-Warn-
leuchte eingeschaltet bleibt, das
Fahrzeug von einem Yamaha-
Händler überprüfen lassen.
Vorspannung einstellen
1. Das Zündschloss einschalten, den Motor starten und das Getriebe auf
Leerlauf schalten.
2. Den Menüschalter drücken, um die Funktionsanzeige auf die Vorspan-
nungs-Einstellfunktion umzuschalten. 3. Mit dem Wahlschalter das gewünsch-
te Piktogramm der Vorspannungs-
Einstellung wählen.
Aus den folgenden 4 Piktogrammen
die zu Ihrer Zuladung passende Ein-
stellung wählen.
Während die Vorspannung eingestellt
wird, erscheint in der Informationsan-
zeige eine Gruppe sich im Kreis bewe-
gender Punkte. Sobald das gewählte
Piktogramm wieder erscheint, ist die
Einstellung der Vorspannung abge-
schlossen.
1. Funktionsanzeige
2. Vorspannungs-Einstellfunktion
3. Piktogramm der Vorspannungs-Einstellung
GEAR
N
1
3
2
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1. Alleinfahrt
2. Alleinfahrt mit Gepäck
3. Fahrt mit Beifahrer
4. Fahrt mit Beifahrer und Gepäck
1
2
12
34
UB96G1G0.book Page 42 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienun gselemente
3-43
3Während die Vorspannung eingestellt wird,
kann sich die Informationsanzeige wie folgt
ändern.

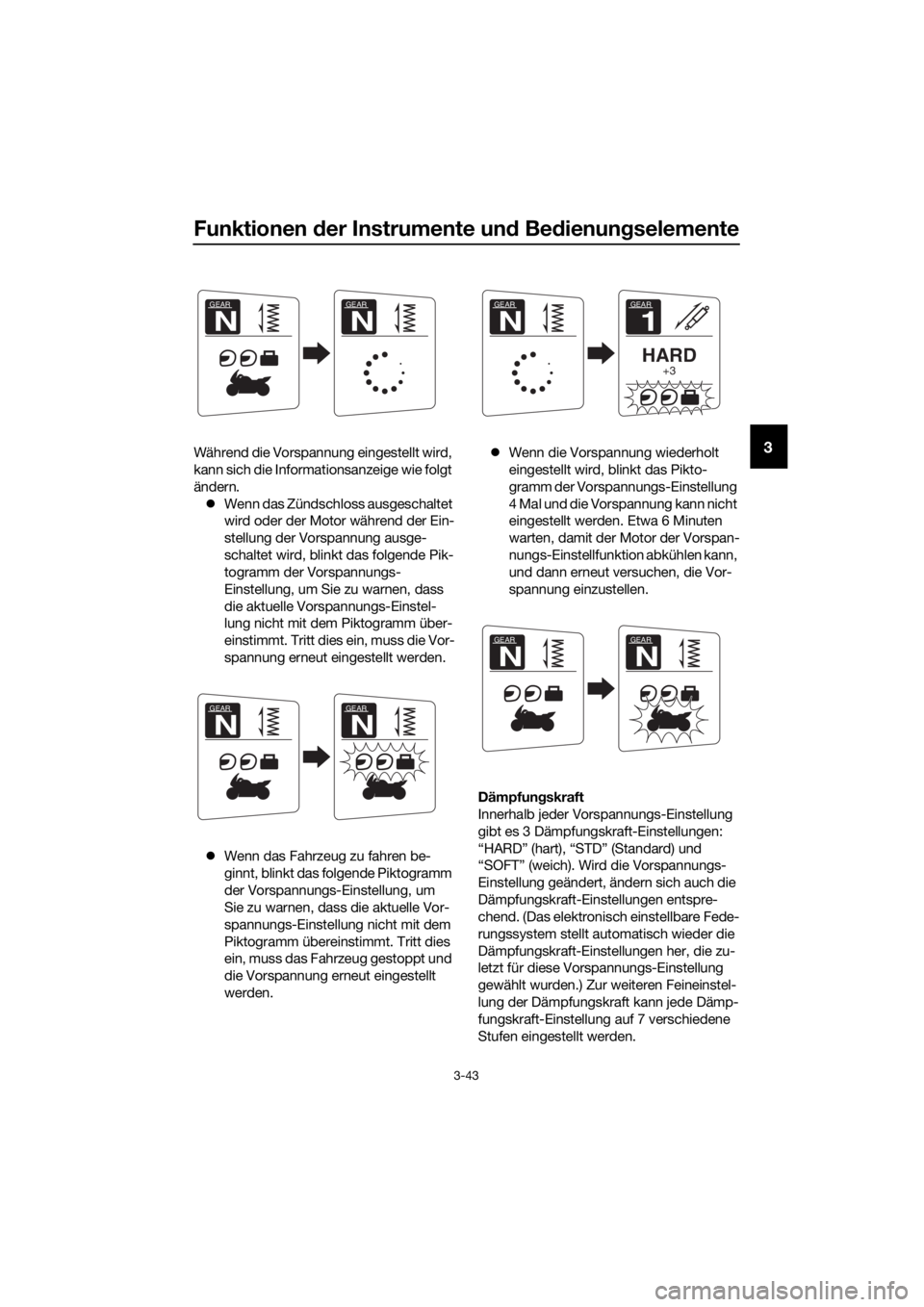

 Wenn das Zündschloss ausgeschaltet
wird oder der Motor während der Ein-
stellung der Vorspannung ausge-
schaltet wird, blinkt das folgende Pik-
togramm der Vorspannungs-
Einstellung, um Sie zu warnen, dass
die aktuelle Vorspannungs-Einstel-
lung nicht mit dem Piktogramm über-
einstimmt. Tritt dies ein, muss die Vor-
spannung erneut eingestellt werden.
 Wenn das Fahrzeug zu fahren be-
ginnt, blinkt das folgende Piktogramm
der Vorspannungs-Einstellung, um
Sie zu warnen, dass die aktuelle Vor-
spannungs-Einstellung nicht mit dem
Piktogramm übereinstimmt. Tritt dies
ein, muss das Fahrzeug gestoppt und
die Vorspannung erneut eingestellt
werden. 
Wenn die Vorspannung wiederholt
eingestellt wird, blinkt das Pikto-
gramm der Vorspannungs-Einstellung
4 Mal und die Vorspannung kann nicht
eingestellt werden. Etwa 6 Minuten
warten, damit der Motor der Vorspan-
nungs-Einstellfunktion abkühlen kann,
und dann erneut versuchen, die Vor-
spannung einzustellen.
Dämpfun gskraft
Innerhalb jeder Vorspannungs-Einstellung
gibt es 3 Dämpfungskraft-Einstellungen:
“HARD” (hart), “STD” (Standard) und
“SOFT” (weich). Wird die Vorspannungs-
Einstellung geändert, ändern sich auch die
Dämpfungskraft-Einstellungen entspre-
chend. (Das elektronisch einstellbare Fede-
rungssystem stellt automatisch wieder die
Dämpfungskraft-Einstellungen her, die zu-
letzt für diese Vorspannungs-Einstellung
gewählt wurden.) Zur weiteren Feineinstel-
lung der Dämpfungskraft kann jede Dämp-
fungskraft-Einstellung auf 7 verschiedene
Stufen eingestellt werden.
GEAR
N
GEAR
N
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
UB96G1G0.book Page 43 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienung selemente
3-44
3
HINWEIS
Wenn die Vorspannungs-Einstellung nicht
korrekt abgeschlossen wurde:
 Die Dämpfungskraft-Einstellung und
Einstellstufe blinkt 4 Mal und kann
nicht eingestellt werden, wenn deren
Einstellung versucht wird, während
das Fahrzeug steht.
 Das Piktogramm der Vorspannungs-
Einstellung blinkt und die Dämpfungs-
kraft kann nicht eingestellt werden,
wenn deren Einstellung versucht wird,
während das Fahrzeug sich bewegt.
Sicherstellen, dass die Vorspannung kor-
rekt eingestellt wurde, bevor die Dämp-
fungskraft eingestellt wird.
Dämpfungskraft und Dämpfungskraft-Ein-
stellstufe einstellen
1. Über das Zündschloss einschalten.
2. Den Menüschalter drücken, um die Funktionsanzeige auf die Dämpfer-
Einstellfunktion umzuschalten. 3. Mit dem Wahlschalter “HARD”, “STD”
oder “SOFT” wählen.
4. Den Menü-Wahlknopf drücken.
5. Mit dem Wahlschalter die gewünschte Stufe der Dämpfungskraft-Einstellung
wählen.

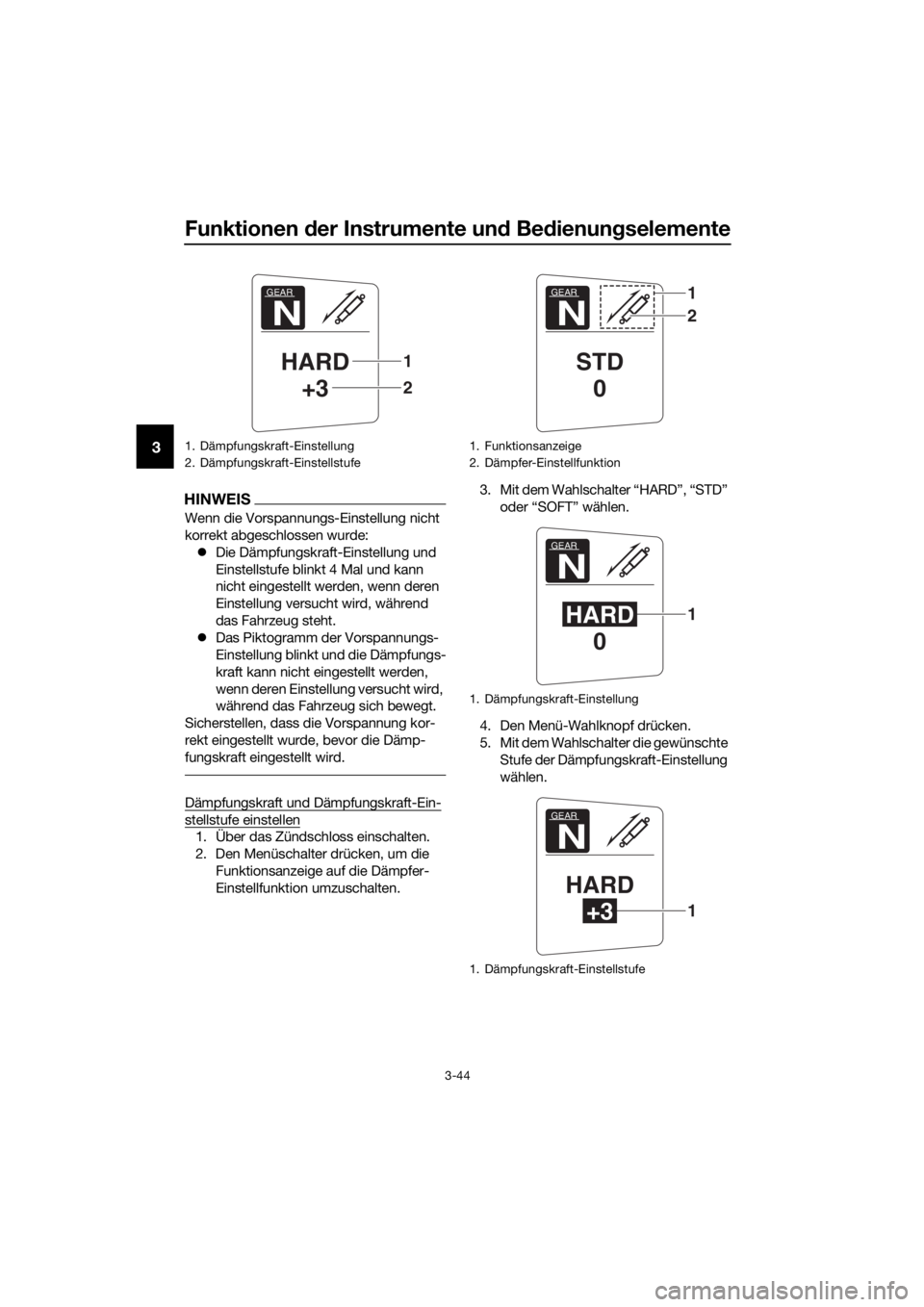

1. Dämpfungskraft-Einstellung
2. Dämpfungskraft-Einstellstufe
GEAR
N
HARD+3
2
1
1. Funktionsanzeige
2. Dämpfer-Einstellfunktion
1. Dämpfungskraft-Einstellung
1. Dämpfungskraft-Einstellstufe
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
UB96G1G0.book Page 44 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienun gselemente
3-45
3
HINWEIS
Die Dämpfungskraft-Einstellung kann auf 7
Stufen eingestellt werden (+3, +2, +1, 0, –1,
–2 und –3). “+3” ist die härteste Stufe und
“–3” ist die weichste Stufe.
6. Den Menü-Wahlknopf drücken.
Wenn sich das Fahrzeug bewegt, während
die Dämpfungskraft eingestellt wird, wech-
selt die Informationsanzeige in den Anzei-
gemodus.
WARNUNG
GWA16421
Das Fe der bein enthält S tickstoff unter
hohem Druck. Lesen S ie die folg enden
Informationen aufmerksam durch, bevor
S ie mit d em Feder bein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion d es
Bauteils führen.
 Den Zylind er niemals verformen
o der beschäd ig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten. 
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
1. Dämpfer-Einstellfunktion
2. Dämpfungskraft-Einstellung
3. Piktogramm der Vorspannungs-Einstellung
GEAR
N
HARD
+3
GEAR
1
HARD+3
1
2
3
UB96G1G0.book Page 45 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienung selemente
3-46
3
GAU15306
Seitenstän der
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hochg eklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat d en Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal
ls Störun gen an diesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU63430
Zünd unter brechun gs- u. Anlass-
sperrschalter- System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB96G1G0.book Page 46 Friday, July 7, 2017 10:34 AM
