Funktionen der Instrumente un d Be dienun gselemente
3-47
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der Motorstart-/
stoppschalter auf “ ” gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5.
Die “ ”-Seite des Motorstart-/
stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12.
Die “ ”-Seite des Motorstart-/
stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
UB96G1G0.book Page 47 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienung selemente
3-48
3
GAU39657
Nebenver braucheranschluss
WARNUNG
GWA14361
Zum Schutz vor elektrischem S chlag
o der Kurzschluss sicherstellen, d ass der
Deckel montiert ist, wenn der Neb enver-
b raucheranschluss nicht verwen det
wir d.
ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss an geschlossene Zu behör darf
nicht bei abgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 30 W (2.5 A) nicht ü ber-
schreiten, an dernfalls kann die Siche-
run g d urch brennen o der die Batterie
sich entla den.
Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss im Zubehörkasten aus-
gestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V-Zubehör
kann benutzt werden, sobald sich der
Zündschlüssel in der Position “ON” befin-
det und darf nur benutzt werden, wenn der
Motor in Betrieb ist.
Um den Ne benver braucheranschluss zu
b enutzen
1. Den Deckel des Zubehörkastens öff- nen. (Siehe Seite 3-37.)
2. Den Schlüssel auf “OFF” drehen.
3. Den Aufsatz des Nebenverbraucher- anschlusses entfernen. 4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
6. Den Schlüssel auf “ON” drehen und den Motor starten. (Siehe Seite 5-2.)
7. Das Zubehör einschalten.

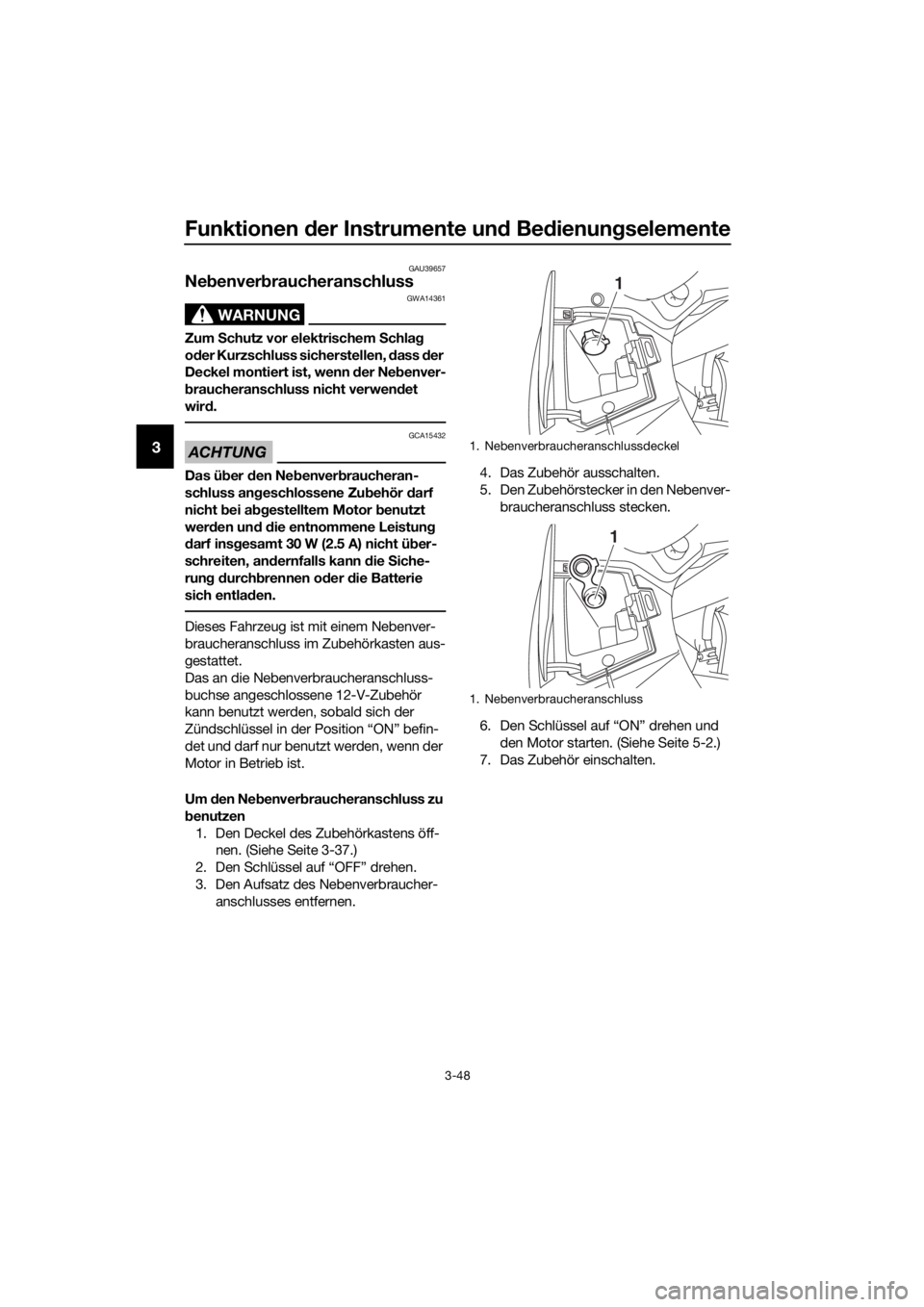

1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
1
1
UB96G1G0.book Page 48 Friday, July 7, 2017 10:34 AM

Funktionen der Instrumente un d Be dienun gselemente
3-49
3
GAU73032
Kurvenlichter
Dieses Modell ist mit 3 Kurvenlichtern auf
jeder Seite ausgestattet. Die Kurvenlichter
leuchten auf, um die Straße zusätzlich aus-
zuleuchten, wenn das Fahrzeug geneigt
wird.
Je nach Kurvenrichtung leuchten jeweils
die Kurvenlichter für die entsprechende
Seite auf. Die Lichter leuchten abhängig
vom Neigungswinkel des Fahrzeugs nach-
einander von innen nach außen auf.
HINWEIS
Nach dem Einschalten des Fahrzeugs füh-
ren die Kurvenlichter einen Selbsttest aus.
Die Lichter sollten nacheinander von innen
nach außen und dann wieder zurück nach
innen aufleuchten.
1. Kurvenlicht
11
UB96G1G0.book Page 49 Friday, July 7, 2017 10:34 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU63440
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich die Gefahr eines Unfalls o der einer Beschä dig ung d es Fahrzeu gs. Benut-
zen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse
und Schäden untersuchen und Schlauchanschluss kon-
trollieren. 3-30,
3-32
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-13
Achsantrie bsöl • Fahrzeug auf Öllecks kontrollieren. 6-16
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 6-18
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-27,
6-28
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-27,
6-28
UB96G1G0.book Page 1 Friday, July 7, 2017 10:34 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
Kupplun g • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-25,
6-28
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 6-21,
6-31
S teuerung s-Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
6-30
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-22,
6-25
Brems- un d S chaltpe-
d ale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-31
Brems- un d Kupp-
lun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
6-32
Hauptständ er, Seiten-
stän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.
6-32
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter,
S ig nale un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei- ne
r Yamaha-Fachwerkstatt überprüfen lassen. 3-46
PRÜFPUNKT
KONTROLLENSEITE
UB96G1G0.book Page 2 Friday, July 7, 2017 10:34 AM

Wichtige Fahr- un d Be dienun gshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU73460
HINWEIS
Zur Ausstattung dieses Modells gehören:
 eine Trägheits-Messeinheit (IMU), die
den Motor bei einem Überschlag aus-
schaltet. In diesem Fall den Zünd-
schlüssel auf “OFF” und dann wieder
auf “ON” drehen, bevor der Motor neu
gestartet wird. Anderenfalls startet der
Motor nicht, selbst wenn der Motor
nach Drücken des Starterschalters
angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall einfach den Starterschalter
drücken, um den Motor neu zu star-
ten.
UB96G1G0.book Page 1 Friday, July 7, 2017 10:34 AM

Wichtige Fahr- un d Be dienun gshinweise
5-2
5
GAU58242
Motor anlassen
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der Leer-
laufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-46.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
start-/stoppschalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Motorstörungs-Warnleuchte
 Kontrollleuchte für das Trakti-
onskontrollsystem
 Tempomat-Kontrollleuchten
 Federungssystem-Warnleuchte
 Anzeigeleuchte des Wegfahr-
sperren-Systems
ACHTUNG
GCA11834
Leuchtet eine Warn- o der Anzei geleuch-
te nicht auf, wenn der Schlüssel in d ie
S tellun g “ON” ged reht wir d, od er er-
lischt eine Warn- o der Anzei geleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
prüfun g d er entsprechen den Warn- un d
Anzei geleuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17682
Wenn die AB S-Warnleuchte nicht wie
o ben beschrieb en aufleuchtet un d d ann
erlischt, siehe S eite 3-4 für die Strom-
kreisprüfun g d er Warnleuchte.
2. Das Getriebe in Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Starten Sie den Motor, indem Sie auf die Seite “ ” des Motorstart-/stopp-
schalters drücken.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
UB96G1G0.book Page 2 Friday, July 7, 2017 10:34 AM

Wichtige Fahr- un d Be dienun gshinweise
5-3
5
GAU16673
S chalten
Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS
Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10261
 Auch wenn das Getrie be im Leer-
lauf ist, das Motorra d nicht ü ber ei-
nen läng eren Zeitraum mit aus ge-
schaltetem Motor im Leerlauf
laufen lassen un d d as Motorrad
nicht ü ber lan ge Strecken schie-
b en. Das Getrie be wir d nur ausrei-
chen d g eschmiert, wenn der Motor
läuft. Unzureichen de Schmierun g
kann das Getrie be beschäd ig en.
 Zum Schalten stets d ie Kupplung
b etäti gen. Motor, Getrie be un d
Kraftü bertra gung sind nicht auf die
Belastun gen des Schaltens ohne Kupplun
gsb etä
ti gun g aus geleg t
und könnten dad urch beschäd ig t
wer den.
GAU16682Zum Anfahren un d Beschleuni gen
1. Den Kupplungshebel ziehen, um die Kupplung zu lösen.
2. Am Getriebe den 1. Gang einlegen.
Die Leerlauf-Kontrollleuchte sollte er-
löschen.
3. Langsam Gas geben und dabei all-
mählich den Kupplungshebel freige-
ben.
4. Bei Erreichen der in nachfolgender Ta-
belle empfohlenen Schaltpunkte das
Gas wegnehmen und gleichzeitig
rasch den Kupplungshebel ziehen.
5. Am Getriebe den 2. Gang einlegen. (Sicher stellen, dass das Getriebe
nicht in die Leerlaufstellung geschaltet
wird.)
6. Teilweise Gas geben und allmählich den Kupplungshebel freigeben.
7. Zum Schalten in den nächsthöheren
Gang auf die gleiche Weise verfahren.
HINWEIS
Das Schalten erfolgt unter normalen Be-
triebsbedingungen bei den empfohlenen
Schaltpunkten.
GAU58270Zur Verzö gerun g
1. Um das Motorrad abzubremsen, das
Gas wegnehmen und die Vorder- so-
wie Hinterradbremsen behutsam be-
tätigen.
2. Bei Erreichen der in nachfolgender Ta- belle empfohlenen Schaltpunkte her-
unterschalten.
3. Wenn das Motorrad 25 km/h (16 mph) erreicht oder der Motor nahezu ab-
stirbt bzw. stottert, den Kupplungshe-
1. Fußschalthebel
2. Neutralstellung
UB96G1G0.book Page 3 Friday, July 7, 2017 10:34 AM

Wichtige Fahr- un d Be dienun gshinweise
5-4
5
bel ziehen, das Motorrad abbremsen
und nach Bedarf weiter herunter-
schalten.
4. Sobald das Motorrad stillsteht, kann das Getriebe in die Leerlaufstellung
geschaltet werden. Sobald die Leer-
lauf-Kontrollleuchte aufleuchtet, kann
der Kupplungshebel freigegeben wer-
den.
WARNUNG
GWA17380
Unsach gemäßes Bremsen kann
zum Verlust d er Kontrolle oder Bo-
d enhaftun g führen. Stets bei de
Bremsen behutsam einsetzen.
 Vor dem Herunterschalten müssen
Fahr geschwin dig keit un d Motor-
d rehzahl ausreichen d g esunken
sein. Wir d b ei zu hoher Fahr ge-
schwin dig keit o der Motor drehzahl
herunter geschaltet, könnte das
Hinterra d Bod enhaftung verlieren
o der der Motor ü ber drehen. Dies
kann zum Verlust der Kontrolle, ei-
nem Unfall un d Verletzun g führen.
Außer dem könnten Motor und
Kraftü bertra gun g b eschäd ig t w
er-
d en.
GAU64150Empfohlene Schaltpunkte
Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen
und Abbremsen.
GAU16811
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:  Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
 Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
Aufwärts-S chaltpunkte:
1. → 2.: 20 km/h (12 mph)
2. → 3.: 30 km/h (19 mph)
3. → 4.: 40 km/h (25 mph)
4. → 5.: 50 km/h (31 mph)
5. → 6.: 60 km/h (37 mph)
A bwärts- Schaltpunkte:
6. → 5.: 45 km/h (28 mph)
5. → 4.: 35 km/h (22 mph)
4. → 3.: 25 km/h (16 mph)
UB96G1G0.book Page 4 Friday, July 7, 2017 10:34 AM

Wichtige Fahr- un d Be dienun gshinweise
5-5
5
GAU16842
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17124
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 4500 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl un d d as
Achs getrie beöl sowie die Ölfilterpatrone
b zw. d er Filtereinsatz gewechselt wer-
d en.
[GCA10333]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 5400 U/min
vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311
 Drehzahlen im roten Bereich grun d-
sätzlich vermei den.
 Bei Motorstörun gen währen d d er
Einfahrzeit das Fahrzeu g sofort von
einer Yamaha-Fachwerkstatt ü ber-
prüfen lassen.
GAU17214
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
 Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em o der weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in d er Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
UB96G1G0.book Page 5 Friday, July 7, 2017 10:34 AM
