Periodiskt un derhåll och justerin g
6-26
6
Bromsvätskebehållarens och kopplings-
vätskebehållarens membran förlorar sin
form på grund av undertrycket om vätske-
nivån sjunker för mycket. Se till att du åter-
ställer membranet till sin ursprungliga form
innan du monterar det i bromsvätskebehål-
laren eller i kopplin gsvätskebehållaren.
När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Låg kopplingsvätskenivå
kan tyda på läckage i kopplingssystemet;
se till att kontrollera kopplingssystemet be-
träffande läckage. Om nivån på broms- el-
ler kopplingsvätska sjunker plötsligt bör du
be en Yamaha-återför säljare att kontrollera
orsaken innan du kör fordonet.MAU22754
Byte av bromsvätska och kopp-
lin gsvätska
Låt en Yamaha-återförsäljare byta broms-
vätska vid de intervall som finns i tabellen
för regelbunden skötsel och smörjning.
Dessutom bör oljetätningarna i bromsens
huvudcylinder och bromsok samt oljetät-
ningarna i kopplingens huvudcylinder och
slavcylinder bytas samt bromsslangar och
kopplingsslangar bytas samt vid de inter-
vall som anges nedan eller om något av
systemen är skadade eller läcker.
 Oljetätningar: Byt vartannat år.
 Broms- och kopplingsslangar: Byt
vart fjärde år.
UB96M1M0.book Page 26 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-27
6
MAU23098
Kontroll och smörjnin g av ka blar
Alla reglagekablars funktion och skick bör
kontrolleras före varj e körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsälja re kontrollera eller
byta den. VARNING! Ska da på ka blarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan me dföra att rörelsen
kan kärva. Byt ut ska dad e ka blar så
snart som möjli gt för att un dvika farli ga
körförhållan den.
[MWA10712] MAU23115
Kontroll av och smörjnin
g av
g ashan dta g och ka bel
Gashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
Rekommen
derat smörjme del:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UB96M1M0.book Page 27 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-28
6
MAU44276
Kontroll av och smörjnin g av
b romspe dal och växelpe dal

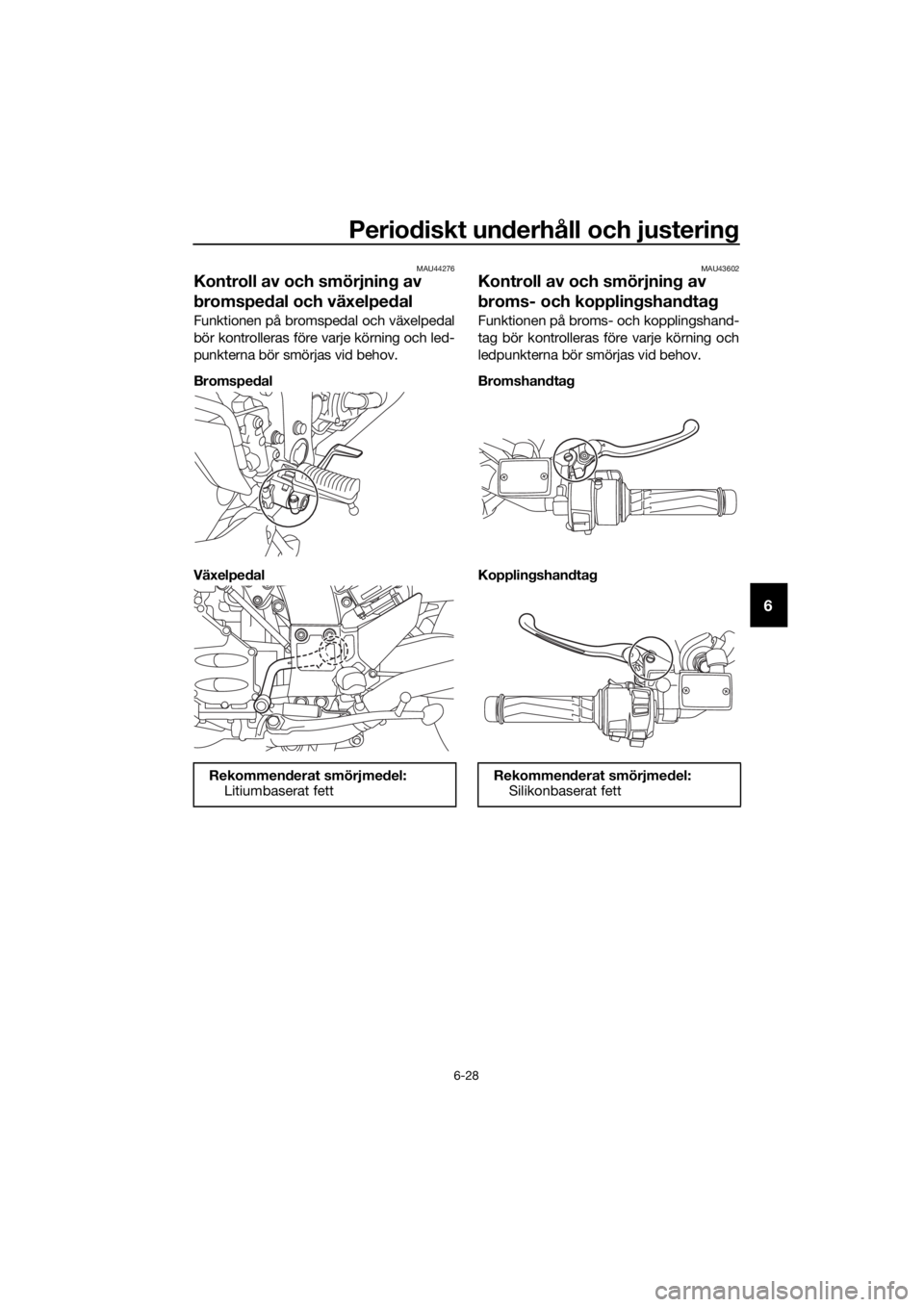

Funktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspe dal
Växelpe dal
MAU43602
Kontroll av och smörjnin g av
b roms- och kopplin gshan dta g
Funktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshan dta g
Kopplin gshan dta g
Rekommen derat smörjme del:
Litiumbaserat fett
Rekommen derat smörjmed el:
Silikonbaserat fett
UB96M1M0.book Page 28 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-29
6
MAU23215
Kontroll och smörjnin g av mitt-
stö d och si dostö d

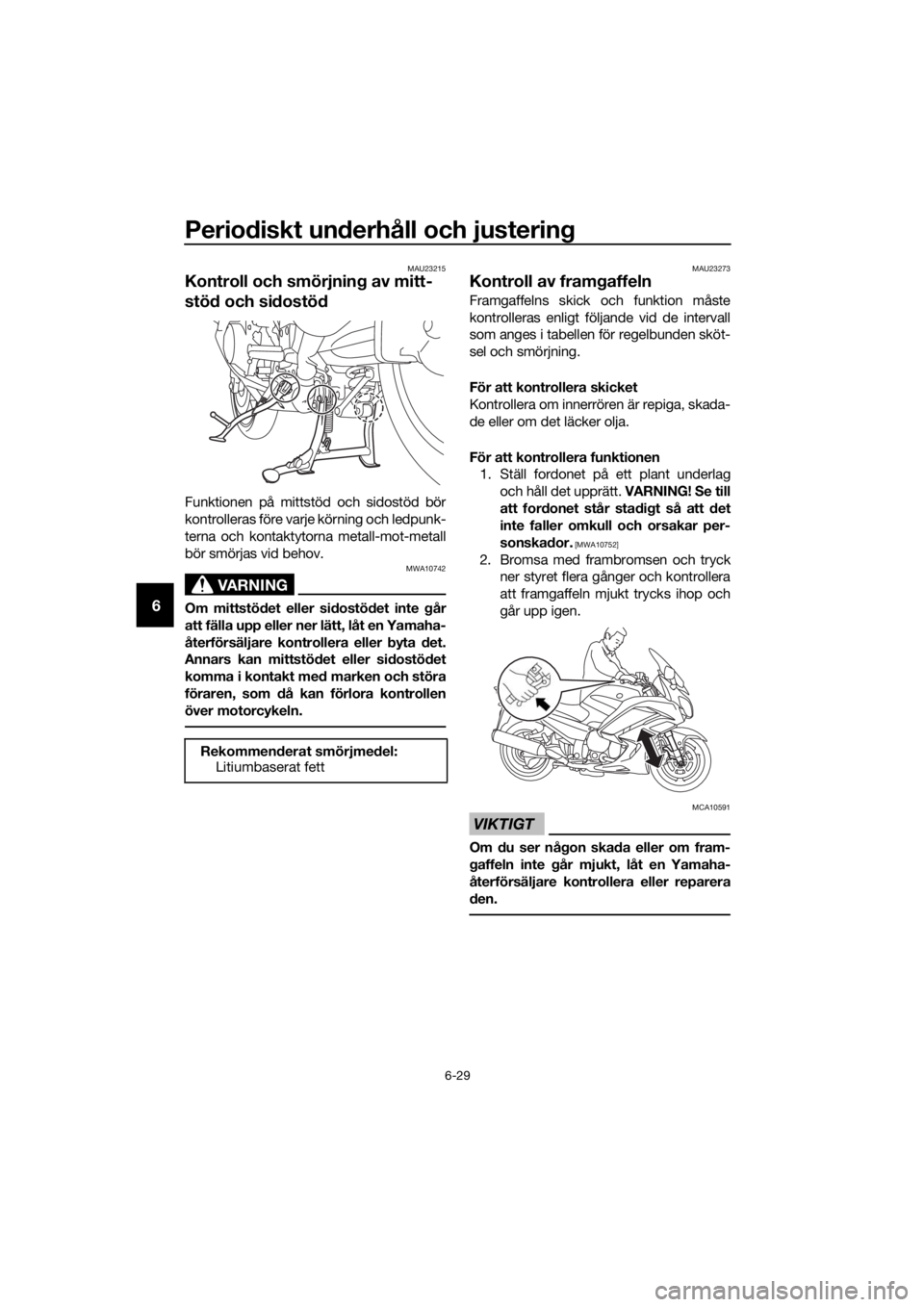

Funktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstö det eller si dostöd et inte g år
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstö det eller si dostöd et
komma i kontakt me d marken och störa
föraren, som d å kan förlora kontrollen
över motorcykeln.
MAU23273
Kontroll av fram gaffeln
Framgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att for donet står stad ig t så att d et
inte faller omkull och orsakar per-
sonska dor.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser nå gon ska da eller om fram-
g affeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
d en.
Rekommen derat smörjme del:
Litiumbaserat fett
UB96M1M0.book Page 29 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-30
6
MAU45512

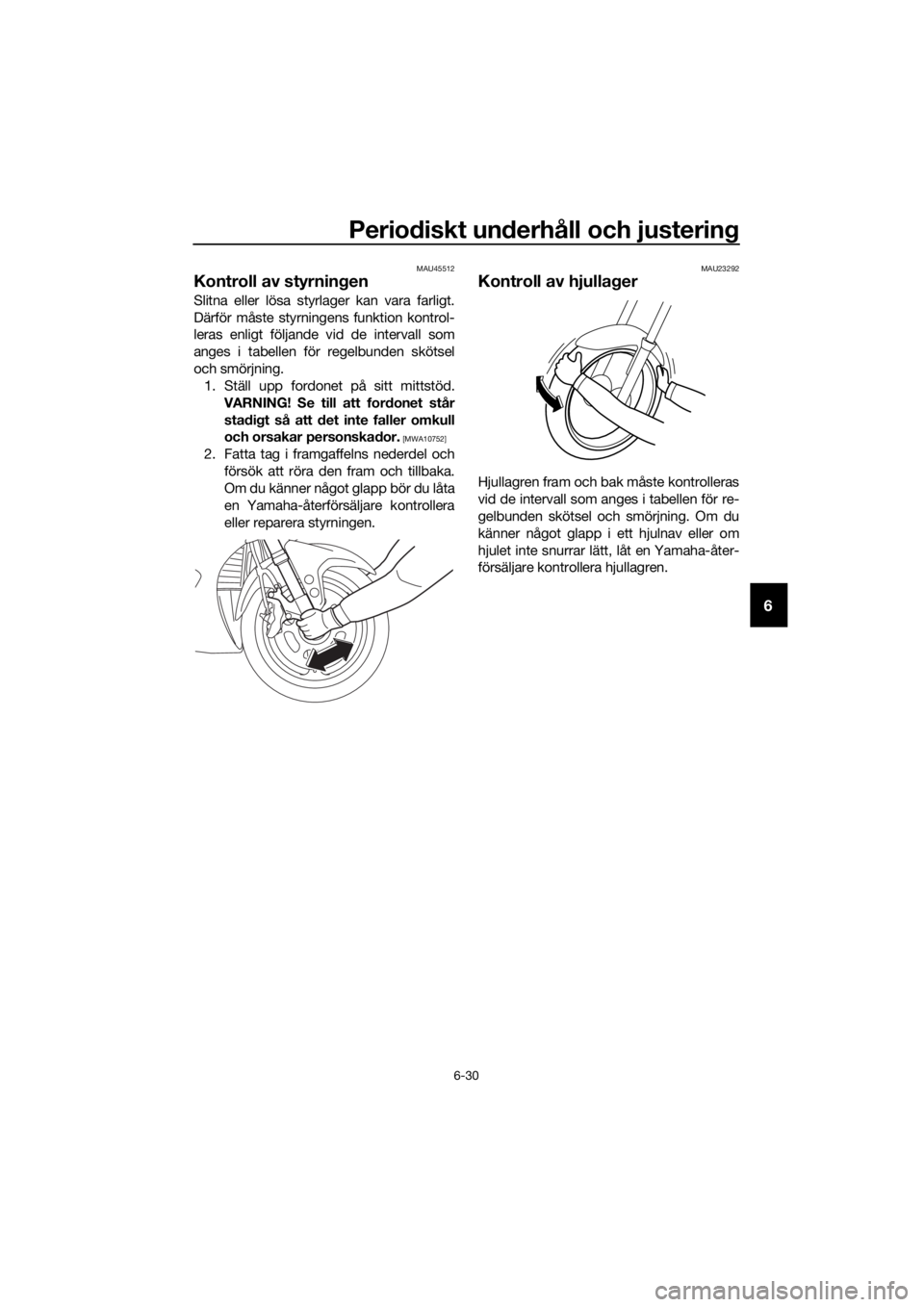

Kontroll av styrnin gen
Slitna eller lösa styr lager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. 1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att for donet står
sta dig t så att d et inte faller omkull
och orsakar personskad or.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återför säljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjulla ger
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UB96M1M0.book Page 30 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-31
6
MAU39527
Batteri
Batteriet är placerat under panelen A. (Se
sidan 6-7.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är g iftigt och farli gt efter-
som det innehåller svavelsyra som
kan orsaka b rännskador. Un dvik
kontakt me d hu den, ö gon och klä-
d er och sky dda alltid ö gonen när du
ar betar nära batterier. Om d u får
nå got på dig , genomför följan de
FÖRSTA HJÄLP.
UTVÄRTES: Skölj or dentli gt me d
vatten.
INVÄRTES: Drick stora män gder
mjölk eller vatten och kontakta
ome del bart en läkare.
ÖGON: Spola me d vatten un der
15 minuter och uppsök därefter
läkarhjälp.
 Batterier pro ducerar explosiv vät-
g as. Håll d ärför gnistor, öppen
flamma, ci garetter etc. borta från b
atteriet och sörj för or dentli g ven-
tilation när du la ddar
d et
i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att la dda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att la dda ett VRLA- batteri (ventilreg -
lerat bly batteri) måste d u ha en kon-
stantspännin gsla ddare. Om d u
använ der en vanli g b atterila ddare kan
b atteriet ta ska da.
För att förvara batteriet
1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar b ort batteriet ska d u
komma ihå g att stän ga av tän d-
ning en och sed an koppla bort den
ne gativa kab eln innan du kopplar
b ort d en positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tän dnin gen är avstän gd och
se dan ansluta d en positiva kab eln
innan du ansluter den neg ativa.
[MCA16842]

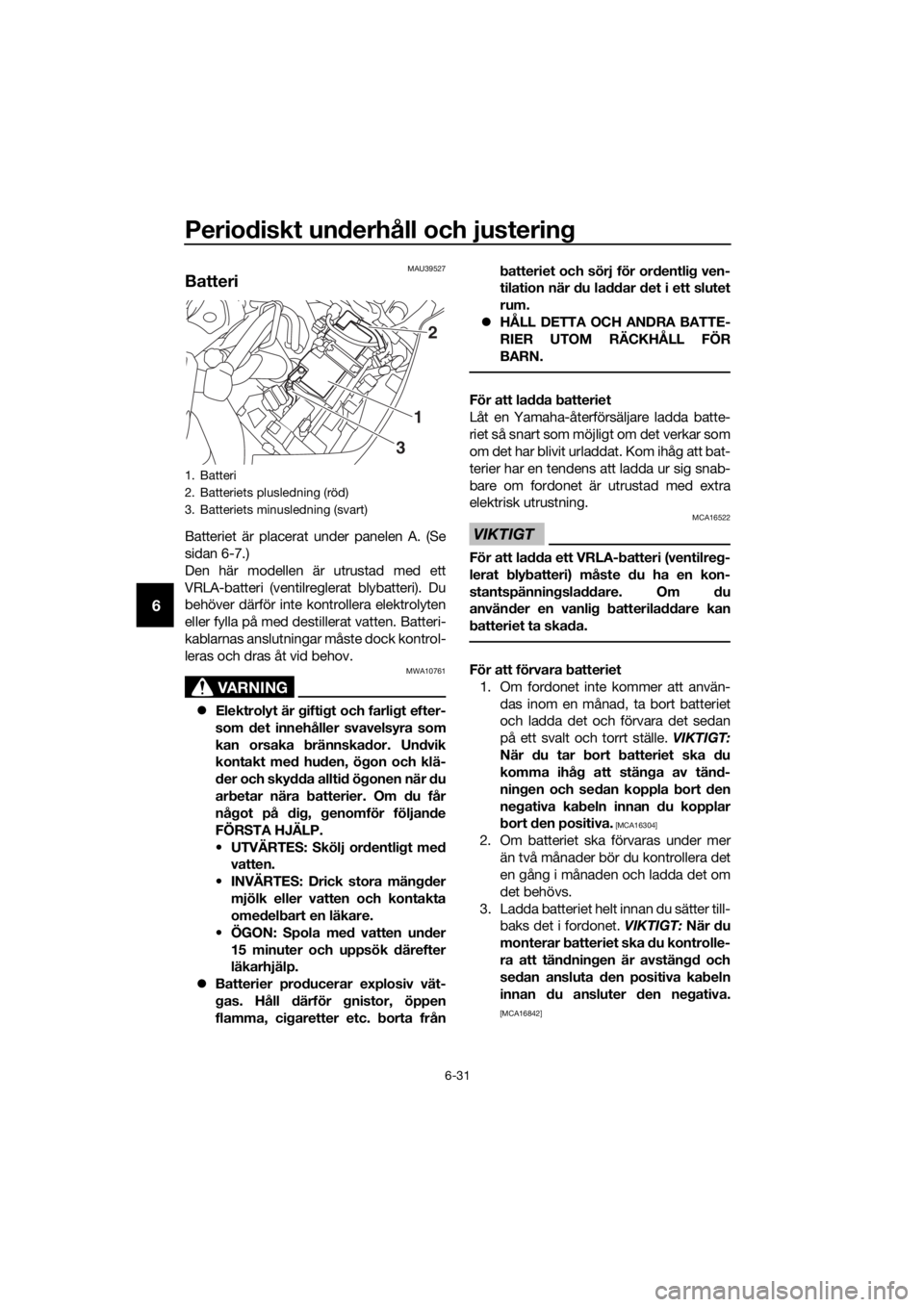

1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
12
3
UB96M1M0.book Page 31 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-32
6
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet allti d är la ddat. Förva-
rin g av ett urla ddat batteri kan orsaka
permanenta skad or på batteriet.
MAU54515
Byte av säkrin gar
Säkringsdosorna och de enskilda säkring-
arna sitter under panelen A. (Se sidan 6-7.)
1. Huvudsäkring
2. Reservsäkring
3. Säkring för farthållare
4. Bromsljussäkring
5. Säkringsbox
6. Huvudsäkring 2
5
1
3
4
2
5 26
UB96M1M0.book Page 32 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-33
6
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkrin g
me d hö gre amperetal än det som
rekommen deras för att un dvika att
elsystemet tar ska da eller att bran d
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.

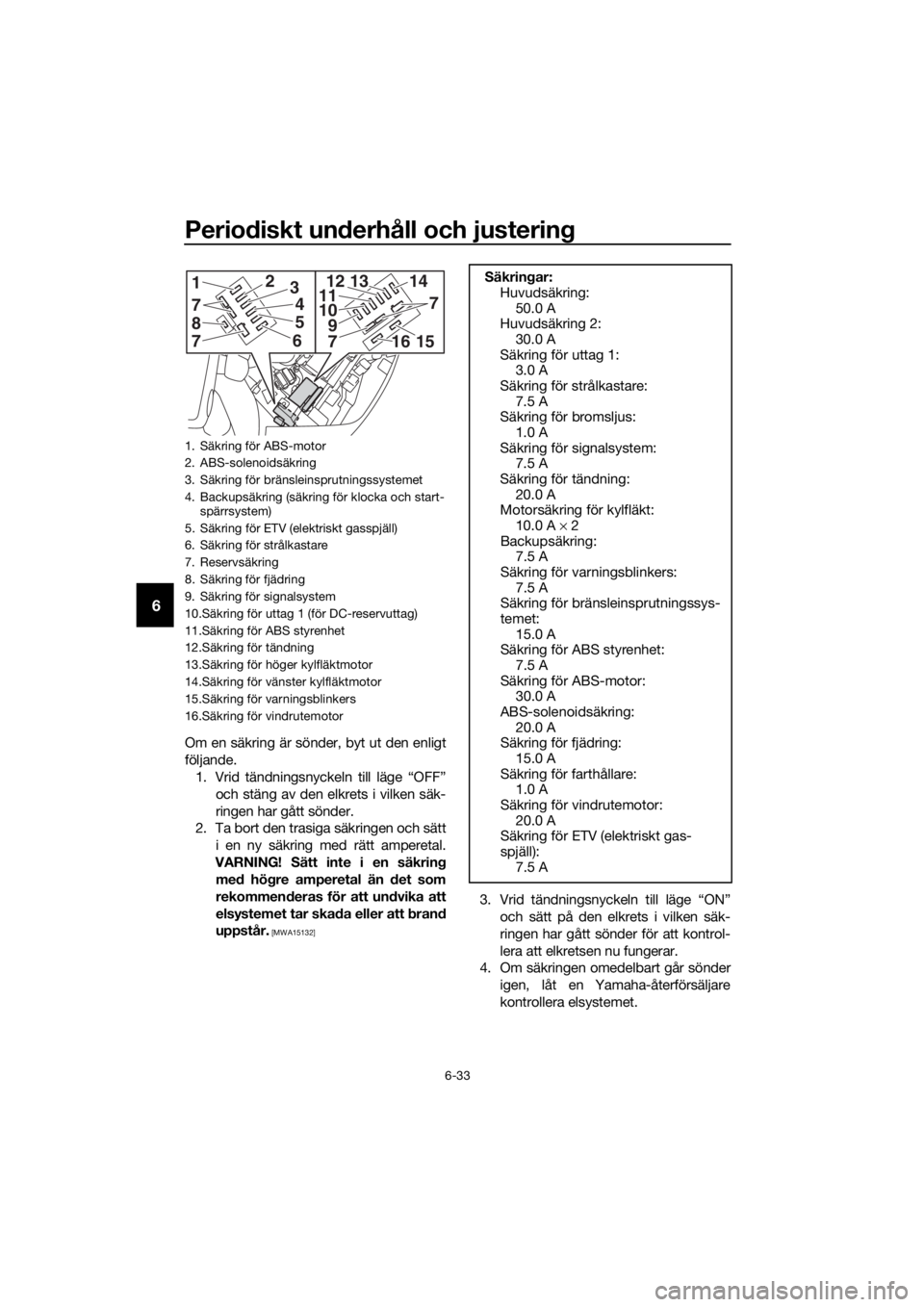

1. Säkring för ABS-motor
2. ABS-solenoidsäkring
3. Säkring för bränsleinsprutningssystemet
4. Backupsäkring (säkring för klocka och start-spärrsystem)
5. Säkring för ETV (elektriskt gasspjäll)
6. Säkring för strålkastare
7. Reservsäkring
8. Säkring för fjädring
9. Säkring för signalsystem
10.Säkring för uttag 1 (för DC-reservuttag)
11.Säkring för ABS styrenhet
12.Säkring för tändning
13.Säkring för höger kylfläktmotor
14.Säkring för vänster kylfläktmotor
15.Säkring för varningsblinkers
16.Säkring för vindrutemotor
8
1
7
23
4
5
6
7
14
710 9111213
71615
Säkrin gar:
Huvudsäkring:
50.0 A
Huvudsäkring 2: 30.0 A
Säkring för uttag 1: 3.0 A
Säkring för strålkastare:
7.5 A
Säkring för bromsljus: 1.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
20.0 A
Motorsäkring för kylfläkt: 10.0 A × 2
Backupsäkring: 7.5 A
Säkring för varningsblinkers:
7.5 A
Säkring för bränsleinsprutningssys-
temet:
15.0 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för fjädring: 15.0 A
Säkring för farthållare: 1.0 A
Säkring för vindrutemotor:
20.0 A
Säkring för ETV (elektriskt gas-
spjäll):
7.5 A
UB96M1M0.book Page 33 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-34
6
MAU72980
Fordonets lampor
Denna modell är helt utrustad med LED-be-
lysning. Det finns inga lampor som använ-
daren kan byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en Yamaha-
återförsäljare kontrollera fordonet.
VIKTIGT
MCA16581
Sätt inte på nå gon form av självhäftan de
film eller klisterlapp på strålkastar glaset.
MAU25872
Felsöknin g
Trots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lå gor eller gnistor, inklusive styr-
lå gor på t.ex. vattenvärmare eller u gnar,
i närheten när d u kontrollerar bränsle-
systemet. Bensin och bensinån gor kan
antän das eller explo dera vilket kan orsa-
ka allvarli ga person- eller eg endoms-
ska dor.
UB96M1M0.book Page 34 Thursday, July 6, 2017 4:51 PM

Periodiskt un derhåll och justerin g
6-35
6
MAU63470
Felsökningsschema
Startpro blem eller d ålig motorprestan da
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går runt
snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera
batteriet.
Torka av med en torr
trasa och ställ in
elektrodavståndet,
eller byt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återförsäljare
ladda batteriet vid
behov.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningVå tKör startmotorn.
To r r
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
Avlägsna tändstiften
och kontrollera
elektroderna.
Kör startmotorn.
Kör startmotorn.
Kontrollera
bränslenivån i
bränsletanken.
4. Kompression
UB96M1M0.book Page 35 Thursday, July 6, 2017 4:51 PM
