Funciones de los instrumentos y man dos
3-47
3

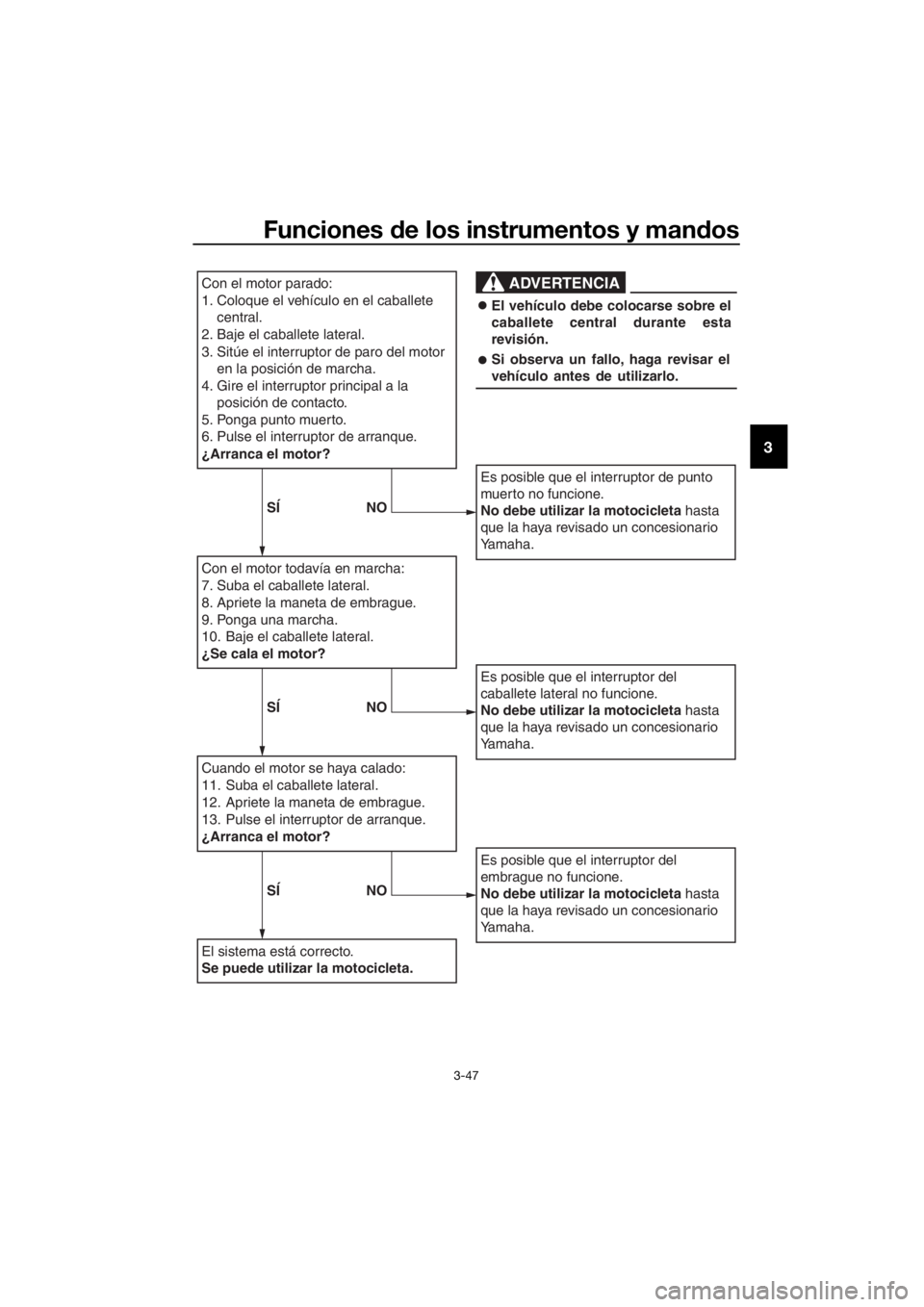

Con el motor parado:
1. Coloque el vehículo en el caballete
central.
2. Baje el caballete lateral.
3. Sitúe el interruptor de paro del motor
en la posición de marcha.
4. Gire el interruptor principal a la posición de contacto.
5. Ponga punto muerto.
6. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
7. Suba el caballete lateral.
8. Apriete la maneta de embrague.
9. Ponga una marcha.
10. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
11. Suba el caballete lateral.
12. Apriete la maneta de embrague.
13. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto.
Se puede utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
caballete lateral no funcione.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
SÍ NO
SÍNO
SÍNO
El vehículo debe colocarse sobre el
caballete central durante esta
revisión.
Si observa un fallo, haga revisar el
vehículo antes de utilizarlo.


UB96S2S0.book Page 47 Friday, September 6, 2019 3:44 PM

Funciones de los instrumentos y man dos
3-48
3
SAU73032
Luces de viraje
Este modelo está equipado con 3 luces de
viraje a cada lado. Las luces de viraje se en-
cienden para iluminar la calzada cuando el
vehículo se inclina.
El lado en que se encienden las luces de vi-
raje es el lado correspondiente al de la di-
rección del giro. Las luces se encienden en
secuencia desde dentro hacia fuera según
el ángulo de inclinación del vehículo.
NOTA
Cuando se da el contacto, las luces de vi-
raje realizan una autocomprobación. Cada
una de las luces debe encenderse en se-
cuencia desde dentro hacia fuera y luego
de vuelta hacia dentro.
1. Luz de viraje
11
UB96S2S0.book Page 48 Friday, September 6, 2019 3:44 PM

Para su seguridad – comprobaciones previas
4-1
4
SAU63441
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de
gasolina no esté obstruido, agrietado o dañado y com-
probar la conexión del tubo. 3-29,
3-30
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 6-14
Aceite del engranaje fi-
nal • Comprobar si existen fugas.
6-17
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 6-19
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-29,
6-30
UB96S2S0.book Page 1 Friday, September 6, 2019 3:44 PM

Para su seguridad – comprobaciones previas
4-2
4
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-29,
6-30
Embrague • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-27,
6-30
Puño del acelerad or• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño. 6-23,
6-32
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 6-32
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-24,
6-27
Pe dales de freno y
cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario. 6-33
Manetas de freno y
embrague • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario. 6-33
Caballete central, ca-
ballete lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-34
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario. —
Instrumentos, luces,
señales e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor d el caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-45
ELEMENTO
COMPROBACIONES PÁGINA
UB96S2S0.book Page 2 Friday, September 6, 2019 3:44 PM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU16842
Ro daje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17124
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se d ebe
cambiar el aceite d el motor y el aceite
d el engranaje final y sustituir el cartucho
o elemento d el filtro de aceite.
[SCA10333]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5400 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen d el motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UB96S2S0.book Page 1 Friday, September 6, 2019 3:44 PM

Utilización y puntos importantes para la conducción
5-2
5
SAU86590
Arranque del motor
El sistema de corte del circuito de encendi-
do permite arrancar cuando:
 la caja de cambios está en punto
muerto o
 hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor
1. Encienda el interruptor principal y si- túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 3-3).
NOTA
No arranque el motor si la luz de aviso
de avería del motor o la luz de aviso
del nivel de aceite permanecen en-
cendidas.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).
ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.
3. Ponga la transmisión en la posición de
punto muerto.
4. Arranque el motor pulsando el inte-
rruptor de arranque.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
UB96S2S0.book Page 2 Friday, September 6, 2019 3:44 PM

Utilización y puntos importantes para la conducción
5-3
5
SAU68221
NOTA
Este modelo está equipado con:
 una unidad de medición de inercia
(IMU). Esta unidad para el motor en
caso de vuelco. Quite el contacto con
el interruptor principal y luego vuelva a
darlo antes de intentar arrancar el mo-
tor de nuevo. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU16674
Cambio de marchas
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.

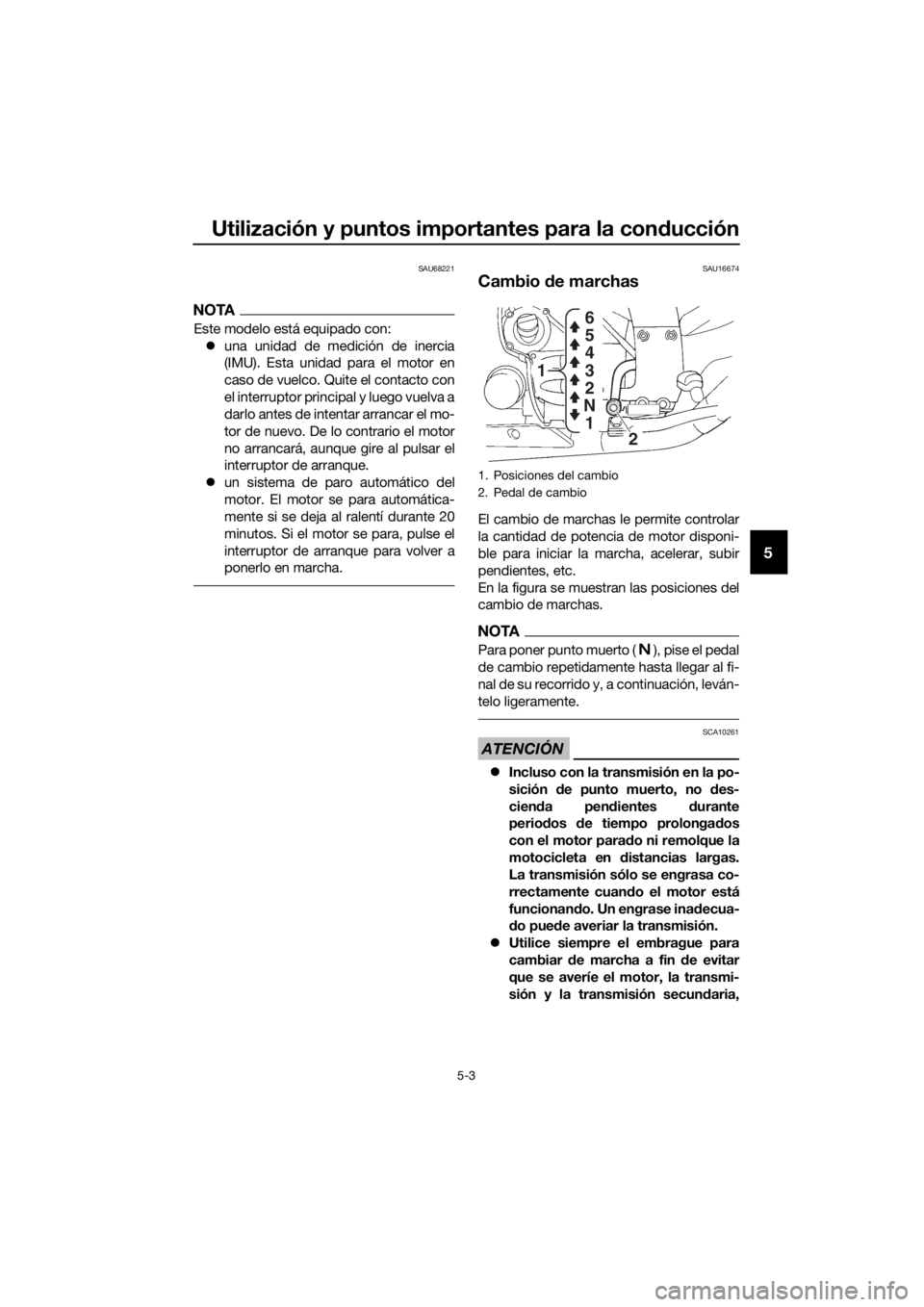

En la figura se muestran las posiciones del
cambio de marchas.
NOTA
Para poner punto muerto ( ), pise el pedal
de cambio repetidamente hasta llegar al fi-
nal de su recorrido y, a continuación, leván-
telo ligeramente.
ATENCIÓN
SCA10261
 Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionan do. Un engrase inad ecua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin d e evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria,
1. Posiciones del cambio
2. Pedal de cambio
2
1
1
N 2 3
4
5
6
UB96S2S0.book Page 3 Friday, September 6, 2019 3:44 PM

Utilización y puntos importantes para la conducción
5-4
5
los cuales no han si do diseña dos
para soportar el impacto de un
cambio forza do.
SAU85370Inicio de la marcha y aceleración
1. Accione la maneta de embrague para desembragar.
2. Ponga la primera. La luz indicadora de
punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
4. Después de iniciar la marcha, cierre el
acelerador y, al mismo tiempo, apriete
rápidamente la maneta de embrague.
5. Ponga la segunda. (Tenga cuidado de no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa- sar a las otras marchas superiores.
SAU85380Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre- nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. Cuando el vehículo desacelere, cam-
bie a una marcha inferior.
3. Cuando el motor esté a punto de ca- larse o funcione a tirones, apriete la
maneta de embrague, reduzca la ve-
locidad con los frenos y siga cambian-
do a una marcha inferior según sea
necesario.
4. Cuando la motocicleta se haya para- do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frenad a inapropia da pue de
ocasionar la pér did a de control o de
tracción. Utilice siempre los d os
frenos y acciónelos con suavi dad .
 Asegúrese de que la veloci dad d e la
motocicleta y el régimen del motor
hayan disminui do lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuan do la veloci dad d el ve-
hículo o el régimen d el motor son
d emasiad o altos pue de provocar la
pér did a de tracción d e la rueda tra-
sera o un exceso d e revoluciones
d el motor. Esto pue de provocar la
pér did a de control, un acci dente y
lesiones. Pue de ocasionar asimis-
mo averías d el motor o de la trans-
misión secun daria.
UB96S2S0.book Page 4 Friday, September 6, 2019 3:44 PM

Utilización y puntos importantes para la conducción
5-5
5
SAU16811
Consejos para re ducir el consu-
mo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU17214
Estacionamiento
Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
 El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte d ifí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga de gasolina y un incen dio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pued a prender fuego.
UB96S2S0.book Page 5 Friday, September 6, 2019 3:44 PM

Mantenimiento y ajustes periódicos
6-1
6
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos d e manteni-
miento se realizan de forma incorrecta,
pue de aumentar el riesgo de sufrir da-
ños personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción d e mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de ser mortal. Consulte en la página
1-2 información a
dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta d urante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
UB96S2S0.book Page 1 Friday, September 6, 2019 3:44 PM
