ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-8
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU11601

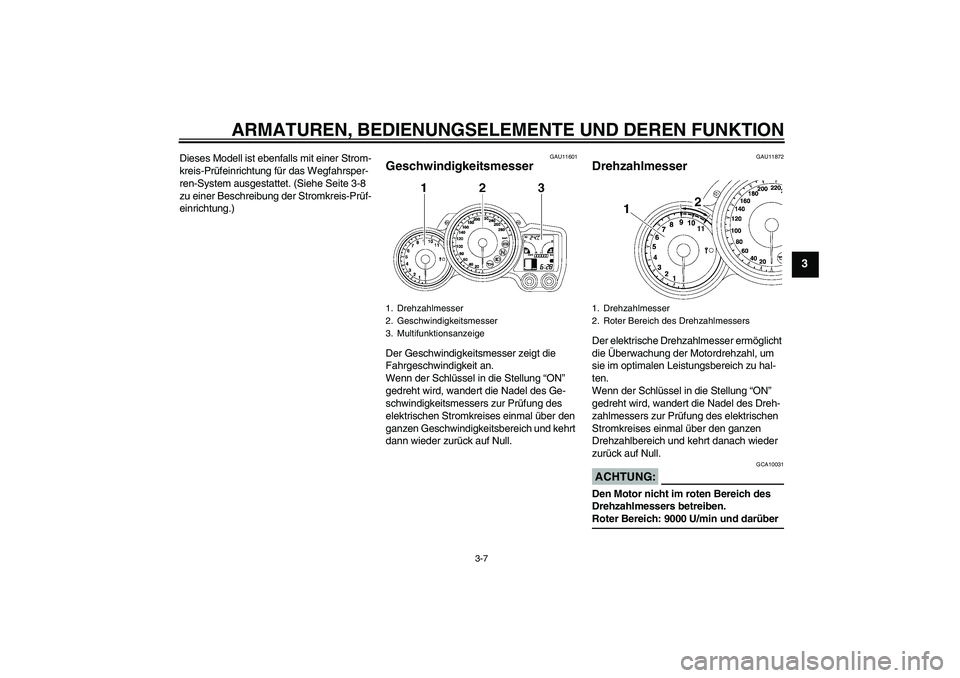

Geschwindigkeitsmesser Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 9000 U/min und darüber
1. Drehzahlmesser
2. Geschwindigkeitsmesser
3. Multifunktionsanzeige
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
U2D2GAG0.book Page 7 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU40531
Multifunktionsanzeige
WARNUNG
GWA14430
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsanzeige beinhaltet:

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)


eine Uhr


einen Kraftstoffmesser


einen Kühlflüssigkeitstemperatur-An-
zeiger


eine Ganganzeige


einen Umgebungstemperatur-Anzei-
ger


eine Kraftstoffverbrauchs-Anzeige
(momentaner und durchschnittlicher
Verbrauchswert)


eine Stromkreis-Prüfeinrichtung
HINWEI
S:
Bitte beachten Sie, dass der Schlüssel zu-
erst in die Stellung “ON” gedreht werden
muss, bevor Sie die Knöpfe “SELECT” und “RESET” benutzen können.Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO → TRIP 1 → TRIP 2 → ODO
HINWEIS:Wenn “TRIP 1” oder “TRIP 2” gewählt wird, blinken die Anzeige fünf Sekunden lang auf.
Bei einer verbleibenden Kraftstoffmenge
von etwa 5.5 L (1.45 US gal) (1.21 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “F-TRIP”, und die zu-
rückgelegte Strecke wird dann von diesem
1. Multifunktionsanzeige
2.“SELECT”-Taste
3.“RESET”-Taste
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
2.“SELECT”-Taste
3.“RESET”-Taste
U2D2GAG0.book Page 8 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Punkt an aufgezeichnet. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in fol-
gender Reihenfolge zwischen den ver-
schiedenen Betriebsarten umgeschaltet
werden:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Wahlknopf “SE-
LECT” mindestens eine Sekunde lang ge-
drückt halten während die Anzeige blinkt.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, sobald nach dem Tanken weite-
re 5 km (3 mi) gefahren wurden.

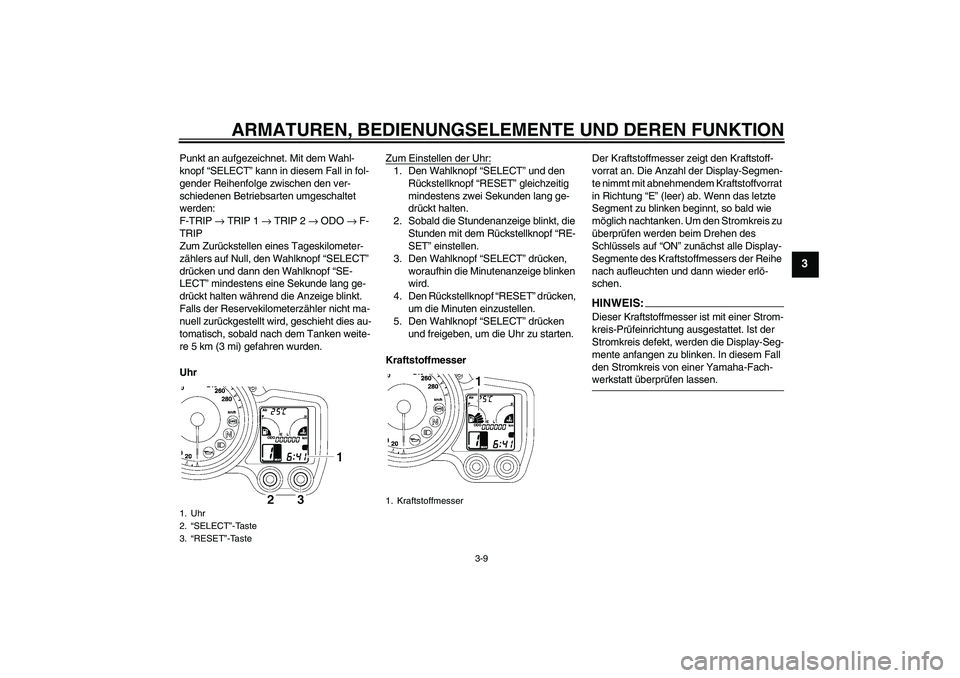

UhrZum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
KraftstoffmesserDer Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvorrat
in Richtung “E” (leer) ab. Wenn das letzte
Segment zu blinken beginnt, so bald wie
möglich nachtanken. Um den Stromkreis zu
überprüfen werden beim Drehen des
Schlüssels auf “ON” zunächst alle Display-
Segmente des Kraftstoffmessers der Reihe
nach aufleuchten und dann wieder erlö-
schen.
HINWEI
S:
Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Ist der
Stromkreis defekt, werden die Display-Seg-
mente anfangen zu blinken. In diesem Fall
den Stromkreis von einer Yamaha-Fach-werkstatt überprüfen lassen.
1. Uhr
2.“SELECT”-Taste
3.“RESET”-Taste
1. Kraftstoffmesser
U2D2GAG0.book Page 9 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3

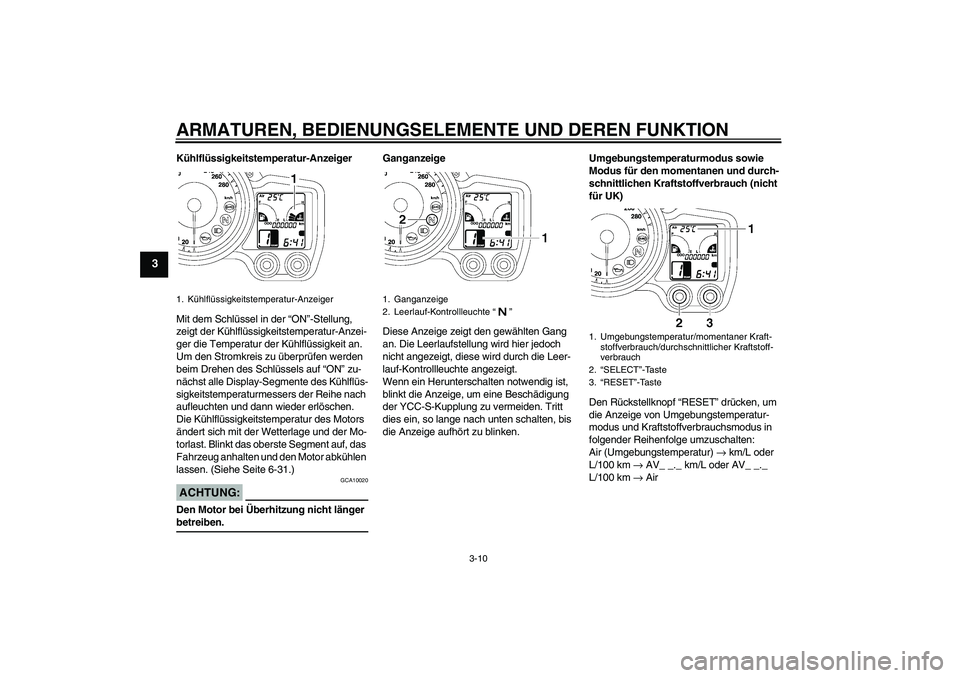

Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperatur-Anzei-
ger die Temperatur der Kühlflüssigkeit an.
Um den Stromkreis zu überprüfen werden
beim Drehen des Schlüssels auf “ON” zu-
nächst alle Display-Segmente des Kühlflüs-
sigkeitstemperaturmessers der Reihe nach
aufleuchten und dann wieder erlöschen.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast. Blinkt das oberste Segment auf, das
Fahrzeug anhalten und den Motor abkühlen
lassen. (Siehe Seite 6-31.)ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird hier jedoch
nicht angezeigt, diese wird durch die Leer-
lauf-Kontrollleuchte angezeigt.
Wenn ein Herunterschalten notwendig ist,
blinkt die Anzeige, um eine Beschädigung
der YCC-S-Kupplung zu vermeiden. Tritt
dies ein, so lange nach unten schalten, bis
die Anzeige aufhört zu blinken.Umgebungstemperaturmodus sowie
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch (nicht
für UK)
Den Rückstellknopf “RESET” drücken, um
die Anzeige von Umgebungstemperatur-
modus und Kraftstoffverbrauchsmodus in
folgender Reihenfolge umzuschalten:
Air (Umgebungstemperatur) → km/L oder
L/100 km → AV_ _._ km/L oder AV_ _._
L/100 km → Air1. Kühlflüssigkeitstemperatur-Anzeiger
1. Ganganzeige
2. Leerlauf-Kontrollleuchte “”
1. Umgebungstemperatur/momentaner Kraft-
stoffverbrauch/durchschnittlicher Kraftstoff-
verbrauch
2.“SELECT”-Taste
3.“RESET”-Taste
U2D2GAG0.book Page 10 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

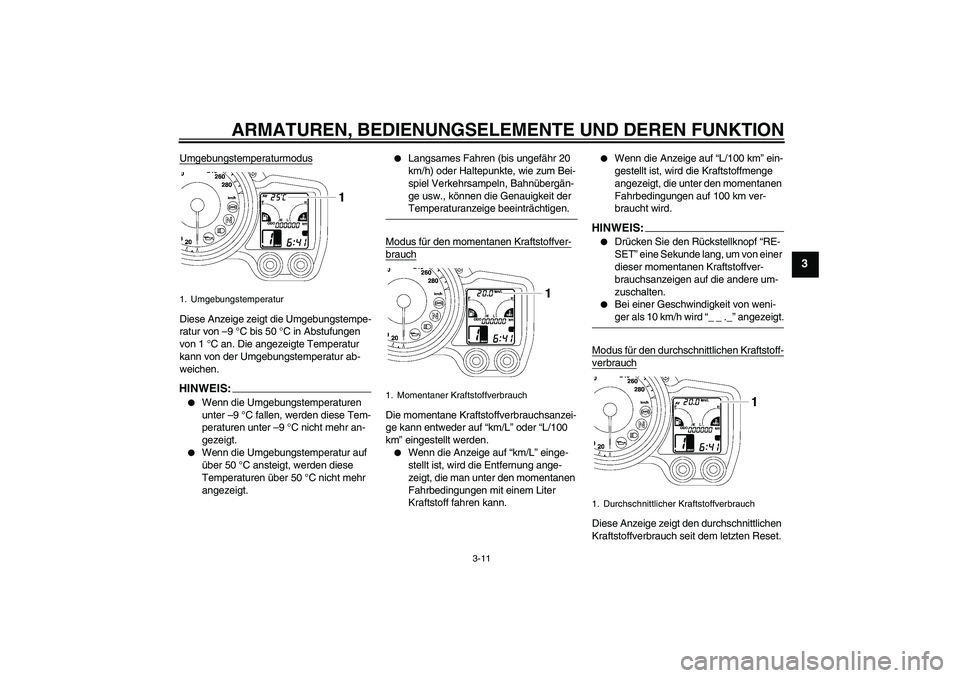

UmgebungstemperaturmodusDiese Anzeige zeigt die Umgebungstempe-
ratur von –9 °C bis 50 °C in Abstufungen
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEI
S:


Wenn die Umgebungstemperaturen
unter –9 °C fallen, werden diese Tem-
peraturen unter –9 °C nicht mehr an-
gezeigt.


Wenn die Umgebungstemperatur auf
über 50 °C ansteigt, werden diese
Temperaturen über 50 °C nicht mehr
angezeigt.


Langsames Fahren (bis ungefähr 20
km/h) oder Haltepunkte, wie zum Bei-
spiel Verkehrsampeln, Bahnübergän-
ge usw., können die Genauigkeit der Temperaturanzeige beeinträchtigen.
Modus für den momentanen Kraftstoffver-
brauchDie momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L” oder “L/100
km” eingestellt werden.

Wenn die Anzeige auf “km/L” einge-
stellt ist, wird die Entfernung ange-
zeigt, die man unter den momentanen
Fahrbedingungen mit einem Liter
Kraftstoff fahren kann.


Wenn die Anzeige auf “L/100 km” ein-
gestellt ist, wird die Kraftstoffmenge
angezeigt, die unter den momentanen
Fahrbedingungen auf 100 km ver-
braucht wird.
HINWEI
S:


Drücken Sie den Rückstellknopf “RE-
SET” eine Sekunde lang, um von einer
dieser momentanen Kraftstoffver-
brauchsanzeigen auf die andere um-
zuschalten.


Bei einer Geschwindigkeit von weni-ger als 10 km/h wird “_ _ ._” angezeigt.
Modus für den durchschnittlichen Kraftstoff-
verbrauchDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
1. Umgebungstemperatur
1. Momentaner Kraftstoffverbrauch
1. Durchschnittlicher Kraftstoffverbrauch
U2D2GAG0.book Page 11 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AV _ _ ._km/L”
oder auf “AV _ _._ L/100 km” eingestellt
werden.
Wenn der Modus für den durchschnittlichen
Kraftstoffverbrauch gewählt wird, blinkt die
Anzeige fünf Sekunden lang auf, und da-
nach wird, je nach Einstellung, “AV _
_._km/L” (durchschnittliche Fahrstrecke mit
einem Liter Kraftstoff) oder “AV _ _._ L/100
km” (durchschnittliche Kraftstoffmenge auf
100 km) angezeigt.
Zum Zurücksetzen der Kraftstoffver-
brauchsanzeige den Rückstellknopf “RE-
SET” drücken, um den Modus erneut zu
wählen und dann den Rückstellknopf “RE-
SET” eine Sekunde lang drücken, während
die Anzeige blinkt.HINWEIS:

Drücken Sie den Rückstellknopf “RE-
SET” eine Sekunde lang, um von einer
dieser durchschnittlichen Kraftstoffver-
brauchsanzeigen auf die andere um-
zuschalten.


Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _._” angezeigt, bis das Fahrzeug 1 km zurückgelegt hat.
ACHTUNG:
GCA15472
Im Falle einer Fehlfunktion wird “– –.–”
angezeigt. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.

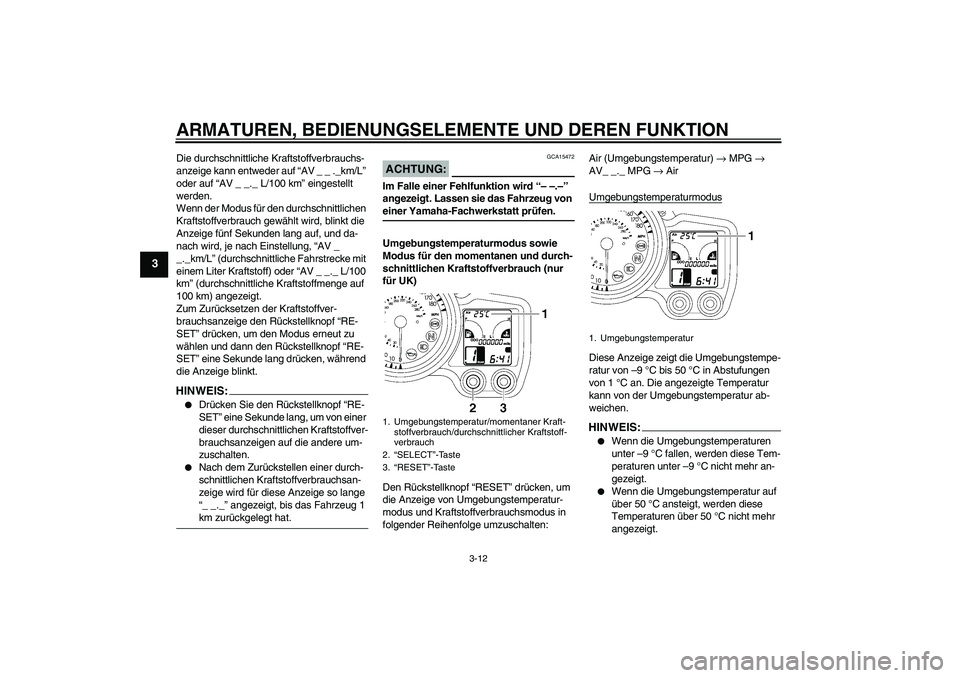

Umgebungstemperaturmodus sowie
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch (nur
für UK)
Den Rückstellknopf “RESET” drücken, um
die Anzeige von Umgebungstemperatur-
modus und Kraftstoffverbrauchsmodus in
folgender Reihenfolge umzuschalten:Air (Umgebungstemperatur) → MPG →
AV_ _._ MPG → Air
Umgebungstemperaturmodus
Diese Anzeige zeigt die Umgebungstempe-
ratur von –9 °C bis 50 °C in Abstufungen
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEIS:

Wenn die Umgebungstemperaturen
unter –9 °C fallen, werden diese Tem-
peraturen unter –9 °C nicht mehr an-
gezeigt.


Wenn die Umgebungstemperatur auf
über 50 °C ansteigt, werden diese
Temperaturen über 50 °C nicht mehr
angezeigt.
1. Umgebungstemperatur/momentaner Kraft-
stoffverbrauch/durchschnittlicher Kraftstoff-
verbrauch
2.“SELECT”-Taste
3.“RESET”-Taste
1. Umgebungstemperatur
U2D2GAG0.book Page 12 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3


Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-einträchtigen.

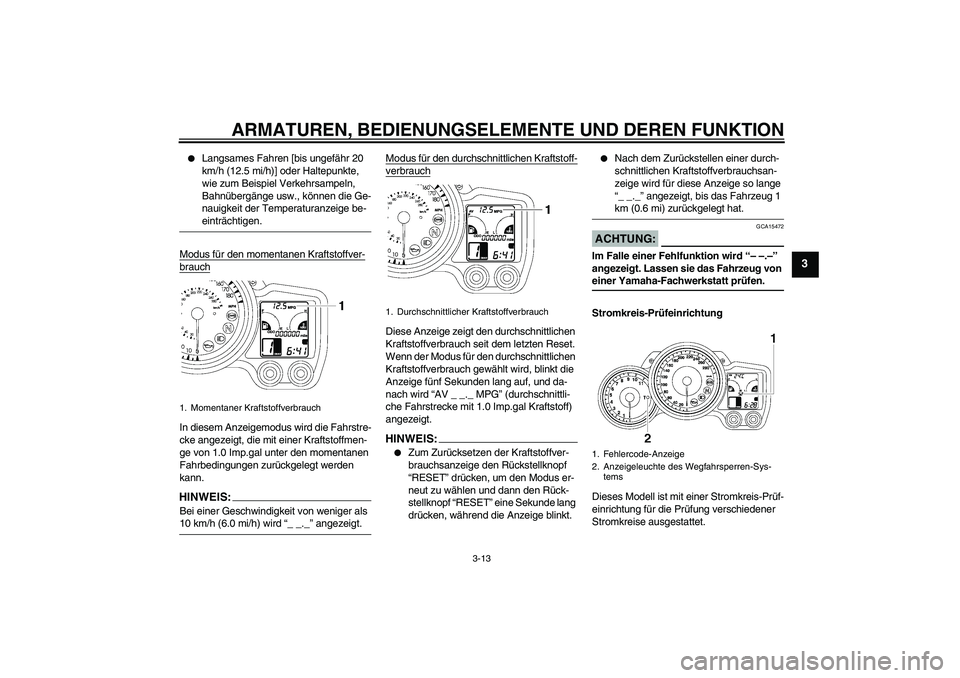

Modus für den momentanen Kraftstoffver-
brauchIn diesem Anzeigemodus wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoffmen-
ge von 1.0 Imp.gal unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.HINWEIS:Bei einer Geschwindigkeit von weniger als 10 km/h (6.0 mi/h) wird “_ _._” angezeigt.Modus für den durchschnittlichen Kraftstoff-
verbrauchDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Wenn der Modus für den durchschnittlichen
Kraftstoffverbrauch gewählt wird, blinkt die
Anzeige fünf Sekunden lang auf, und da-
nach wird “AV _ _._ MPG” (durchschnittli-
che Fahrstrecke mit 1.0 Imp.gal Kraftstoff)
angezeigt.HINWEIS:

Zum Zurücksetzen der Kraftstoffver-
brauchsanzeige den Rückstellknopf
“RESET” drücken, um den Modus er-
neut zu wählen und dann den Rück-
stellknopf “RESET” eine Sekunde lang
drücken, während die Anzeige blinkt.


Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _._” angezeigt, bis das Fahrzeug 1 km (0.6 mi) zurückgelegt hat.
ACHTUNG:
GCA15472
Im Falle einer Fehlfunktion wird “– –.–”
angezeigt. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
1. Momentaner Kraftstoffverbrauch
1. Durchschnittlicher Kraftstoffverbrauch
1. Fehlercode-Anzeige
2. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
U2D2GAG0.book Page 13 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

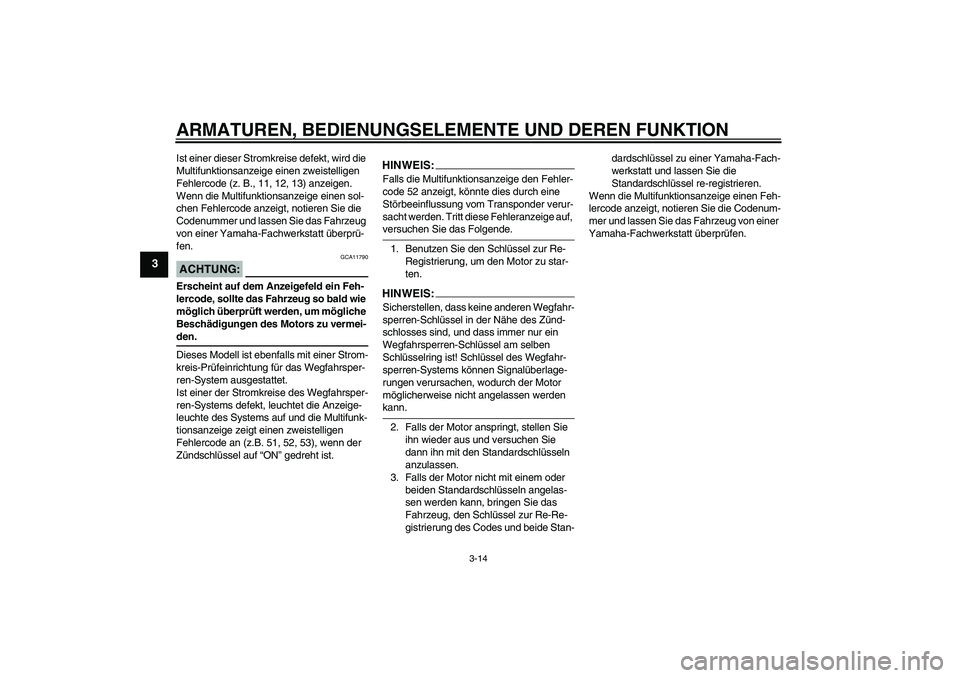

Ist einer dieser Stromkreise defekt, wird die
Multifunktionsanzeige einen zweistelligen
Fehlercode (z. B., 11, 12, 13) anzeigen.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen.ACHTUNG:
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, leuchtet die Anzeige-
leuchte des Systems auf und die Multifunk-
tionsanzeige zeigt einen zweistelligen
Fehlercode an (z.B. 51, 52, 53), wenn der
Zündschlüssel auf “ON” gedreht ist.
HINWEIS:Falls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:Sicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
U2D2GAG0.book Page 14 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12345

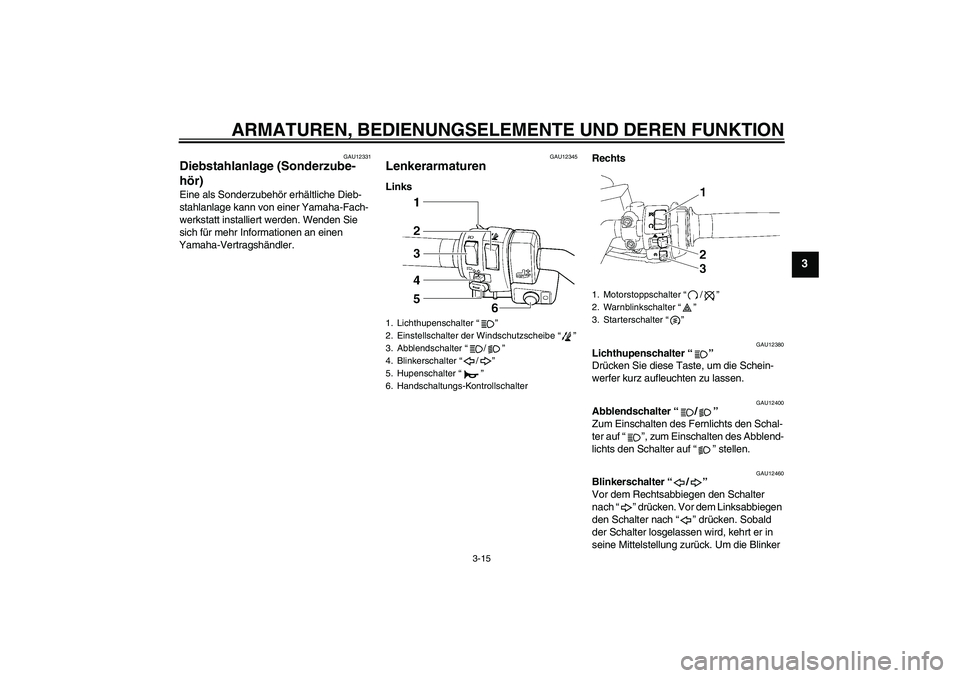

Lenkerarmaturen LinksRechts
GAU12380
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
1. Lichthupenschalter “”
2. Einstellschalter der Windschutzscheibe “”
3. Abblendschalter “/”
4. Blinkerschalter “/”
5. Hupenschalter “”
6. Handschaltungs-Kontrollschalter
1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3. Starterschalter “”
U2D2GAG0.book Page 15 Monday, June 26, 2006 3:38 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12493

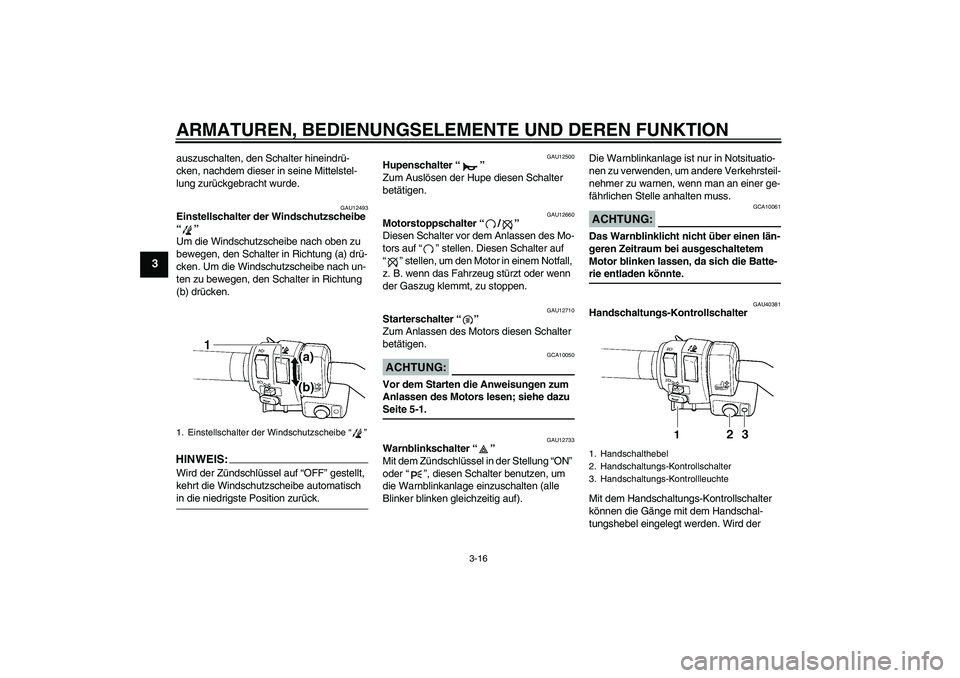

Einstellschalter der Windschutzscheibe
“”
Um die Windschutzscheibe nach oben zu
bewegen, den Schalter in Richtung (a) drü-
cken. Um die Windschutzscheibe nach un-
ten zu bewegen, den Schalter in Richtung
(b) drücken.HINWEIS:Wird der Zündschlüssel auf “OFF” gestellt,
kehrt die Windschutzscheibe automatisch in die niedrigste Position zurück.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU40381
Handschaltungs-Kontrollschalter
Mit dem Handschaltungs-Kontrollschalter
können die Gänge mit dem Handschal-
tungshebel eingelegt werden. Wird der
1. Einstellschalter der Windschutzscheibe “”
1. Handschalthebel
2. Handschaltungs-Kontrollschalter
3. Handschaltungs-Kontrollleuchte
U2D2GAG0.book Page 16 Monday, June 26, 2006 3:38 PM
