YAMAHA FJR1300AS 2006 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2006, Model line: FJR1300AS, Model: YAMAHA FJR1300AS 2006Pages: 100, PDF-Größe: 5.35 MB
Page 51 of 100

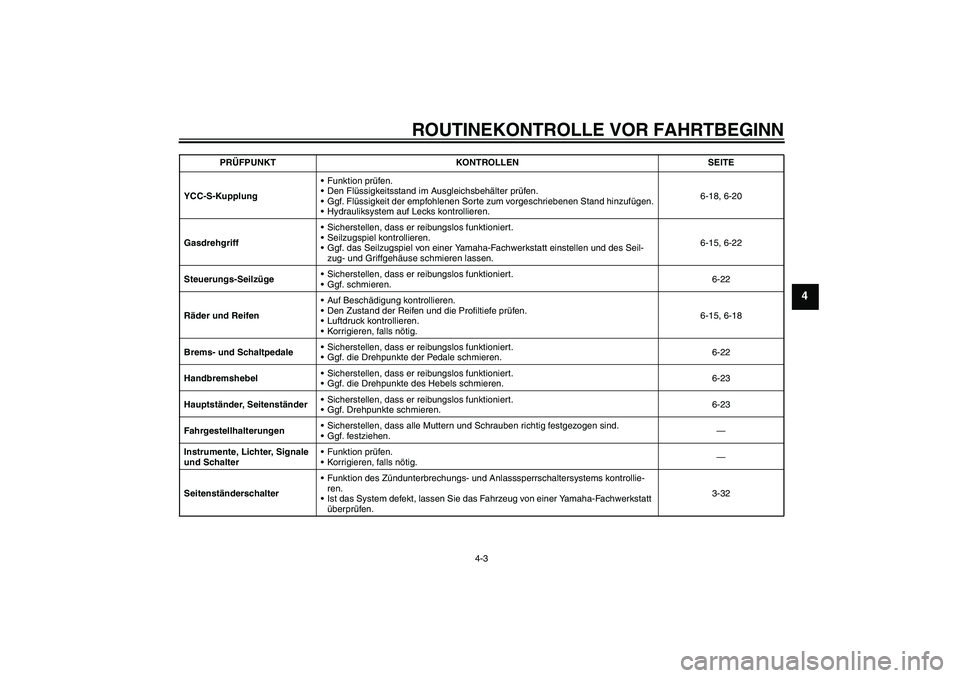

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
YCC-S-KupplungFunktion prüfen.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Flüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-18, 6-20
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-15, 6-22
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-22
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-18
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-22
HandbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.6-23
Hauptständer, SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-23
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-32 PRÜFPUNKT KONTROLLEN SEITE
U2D2GAG0.book Page 3 Monday, June 26, 2006 3:38 PM
Page 52 of 100

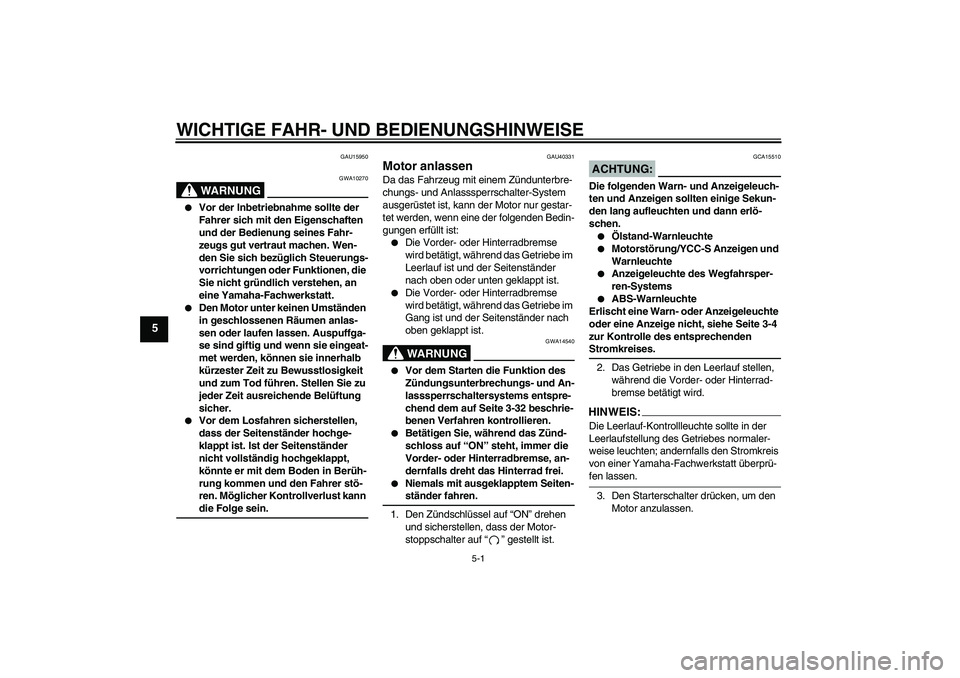

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15950
WARNUNG
GWA10270
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.
Vor dem Losfahren sicherstellen,
dass der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann die Folge sein.
GAU40331
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Die Vorder- oder Hinterradbremse
wird betätigt, während das Getriebe im
Leerlauf ist und der Seitenständer
nach oben oder unten geklappt ist.
Die Vorder- oder Hinterradbremse
wird betätigt, während das Getriebe im
Gang ist und der Seitenständer nach
oben geklappt ist.WARNUNG
GWA14540
Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
lasssperrschaltersystems entspre-
chend dem auf Seite 3-32 beschrie-
benen Verfahren kontrollieren.
Betätigen Sie, während das Zünd-
schloss auf “ON” steht, immer die
Vorder- oder Hinterradbremse, an-
dernfalls dreht das Hinterrad frei.
Niemals mit ausgeklapptem Seiten-ständer fahren.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
ACHTUNG:
GCA15510
Die folgenden Warn- und Anzeigeleuch-
ten und Anzeigen sollten einige Sekun-
den lang aufleuchten und dann erlö-
schen.
Ölstand-Warnleuchte
Motorstörung/YCC-S Anzeigen und
Warnleuchte
Anzeigeleuchte des Wegfahrsper-
ren-Systems
ABS-Warnleuchte
Erlischt eine Warn- oder Anzeigeleuchte
oder eine Anzeige nicht, siehe Seite 3-4
zur Kontrolle des entsprechenden
Stromkreises.
2. Das Getriebe in den Leerlauf stellen,
während die Vorder- oder Hinterrad-
bremse betätigt wird.HINWEIS:Die Leerlauf-Kontrollleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; andernfalls den Stromkreis
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.
U2D2GAG0.book Page 1 Monday, June 26, 2006 3:38 PM
Page 53 of 100

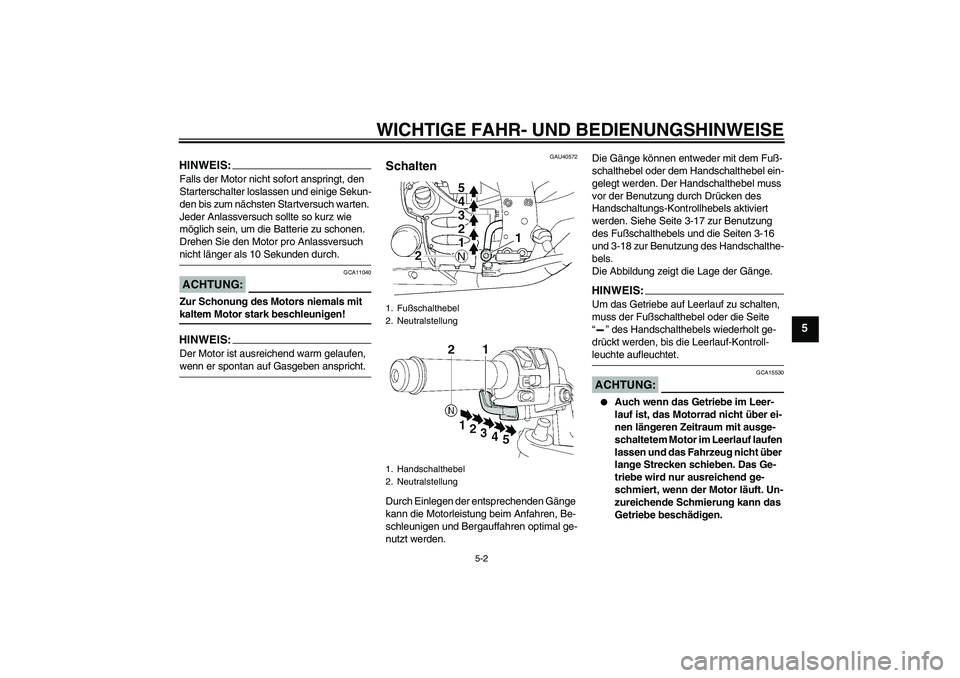

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlassversuch sollte so kurz wie
möglich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassversuch nicht länger als 10 Sekunden durch.ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!HINWEIS:Der Motor ist ausreichend warm gelaufen, wenn er spontan auf Gasgeben anspricht.
GAU40572
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.Die Gänge können entweder mit dem Fuß-
schalthebel oder dem Handschalthebel ein-
gelegt werden. Der Handschalthebel muss
vor der Benutzung durch Drücken des
Handschaltungs-Kontrollhebels aktiviert
werden. Siehe Seite 3-17 zur Benutzung
des Fußschalthebels und die Seiten 3-16
und 3-18 zur Benutzung des Handschalthe-
bels.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS:Um das Getriebe auf Leerlauf zu schalten,
muss der Fußschalthebel oder die Seite
“” des Handschalthebels wiederholt ge-
drückt werden, bis die Leerlauf-Kontroll-leuchte aufleuchtet.ACHTUNG:
GCA15530
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Fahrzeug nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.
1. Fußschalthebel
2. Neutralstellung
1. Handschalthebel
2. Neutralstellung
U2D2GAG0.book Page 2 Monday, June 26, 2006 3:38 PM
Page 54 of 100

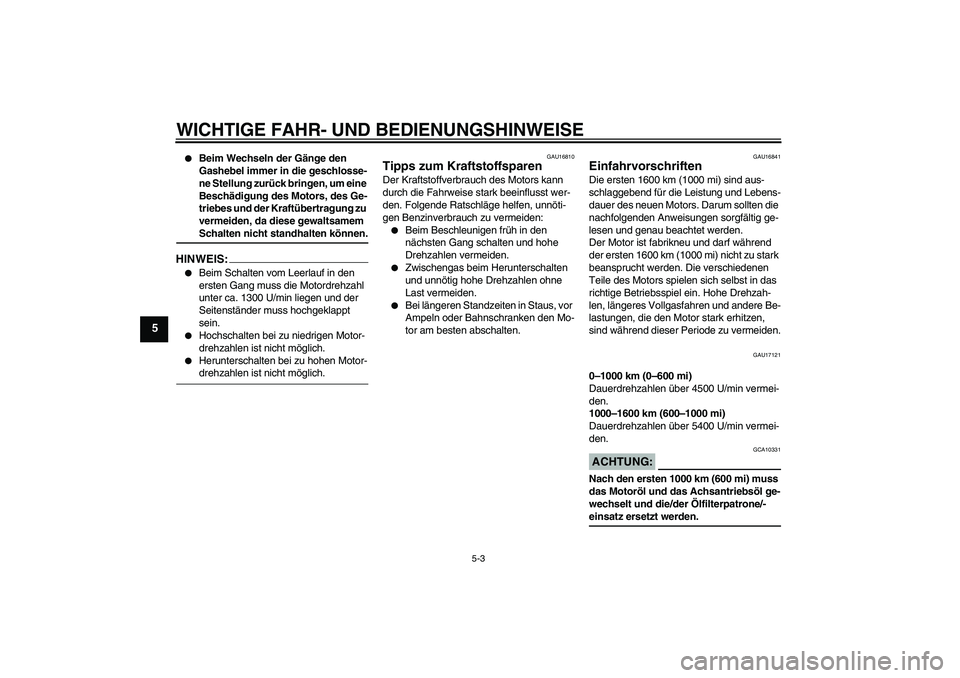

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
Beim Wechseln der Gänge den
Gashebel immer in die geschlosse-
ne Stellung zurück bringen, um eine
Beschädigung des Motors, des Ge-
triebes und der Kraftübertragung zu
vermeiden, da diese gewaltsamem Schalten nicht standhalten können.
HINWEIS:
Beim Schalten vom Leerlauf in den
ersten Gang muss die Motordrehzahl
unter ca. 1300 U/min liegen und der
Seitenständer muss hochgeklappt
sein.
Hochschalten bei zu niedrigen Motor-
drehzahlen ist nicht möglich.
Herunterschalten bei zu hohen Motor-drehzahlen ist nicht möglich.
GAU16810
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17121
0–1000 km (0–600 mi)
Dauerdrehzahlen über 4500 U/min vermei-
den.
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 5400 U/min vermei-
den.ACHTUNG:
GCA10331
Nach den ersten 1000 km (600 mi) muss
das Motoröl und das Achsantriebsöl ge-
wechselt und die/der Ölfilterpatrone/-einsatz ersetzt werden.
U2D2GAG0.book Page 3 Monday, June 26, 2006 3:38 PM
Page 55 of 100

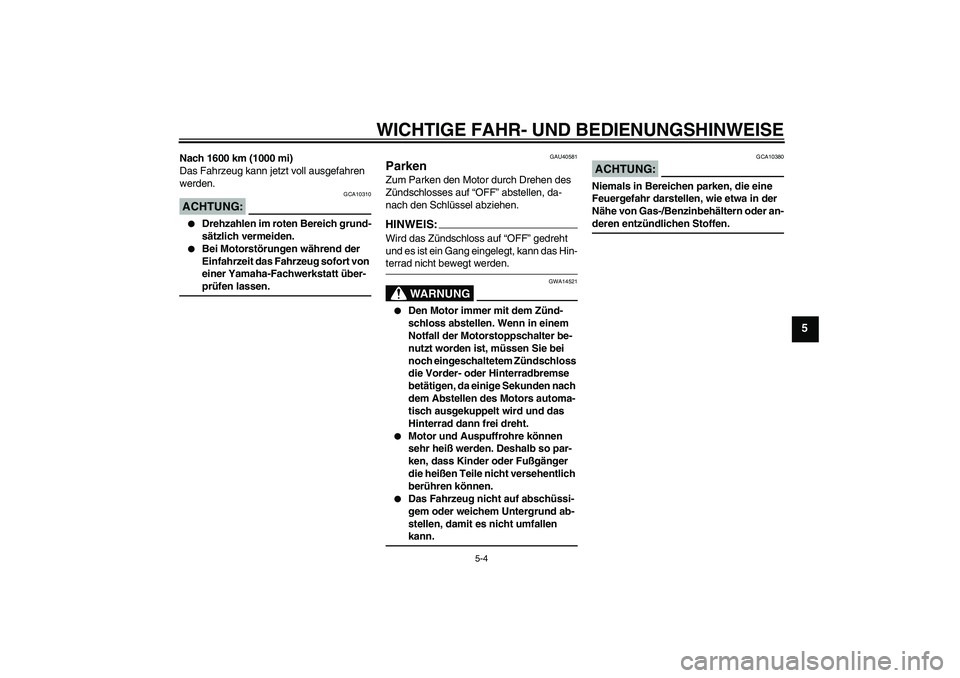

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG:
GCA10310
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU40581
Parken Zum Parken den Motor durch Drehen des
Zündschlosses auf “OFF” abstellen, da-
nach den Schlüssel abziehen.HINWEI
S:
Wird das Zündschloss auf “OFF” gedreht
und es ist ein Gang eingelegt, kann das Hin-terrad nicht bewegt werden.
WARNUNG
GWA14521
Den Motor immer mit dem Zünd-
schloss abstellen. Wenn in einem
Notfall der Motorstoppschalter be-
nutzt worden ist, müssen Sie bei
noch eingeschaltetem Zündschloss
die Vorder- oder Hinterradbremse
betätigen, da einige Sekunden nach
dem Abstellen des Motors automa-
tisch ausgekuppelt wird und das
Hinterrad dann frei dreht.
Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-deren entzündlichen Stoffen.
U2D2GAG0.book Page 4 Monday, June 26, 2006 3:38 PM
Page 56 of 100

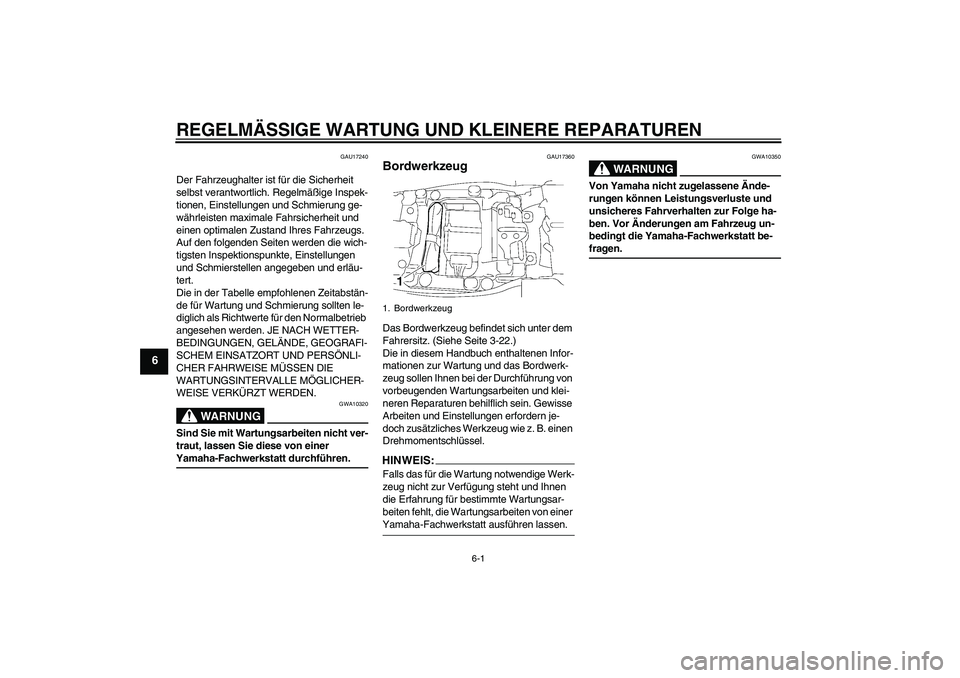

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17360
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-22.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U2D2GAG0.book Page 1 Monday, June 26, 2006 3:38 PM
Page 57 of 100

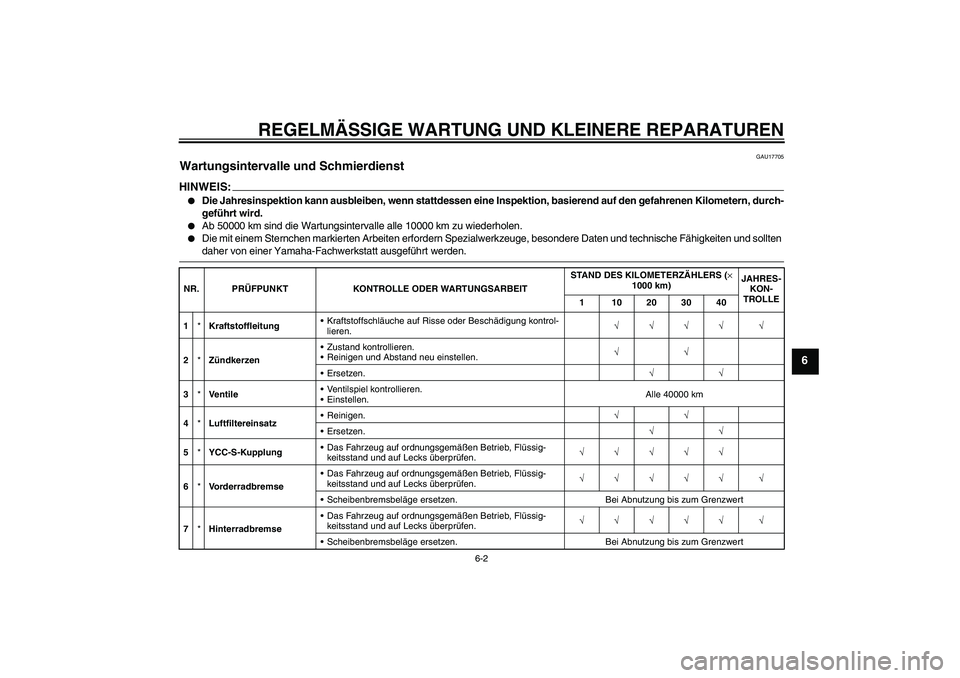

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve nt il eVentilspiel kontrollieren.
Einstellen.Alle 40000 km
4*LuftfiltereinsatzReinigen.√√
Ersetzen.√√
5*YCC-S-KupplungDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U2D2GAG0.book Page 2 Monday, June 26, 2006 3:38 PM
Page 58 of 100

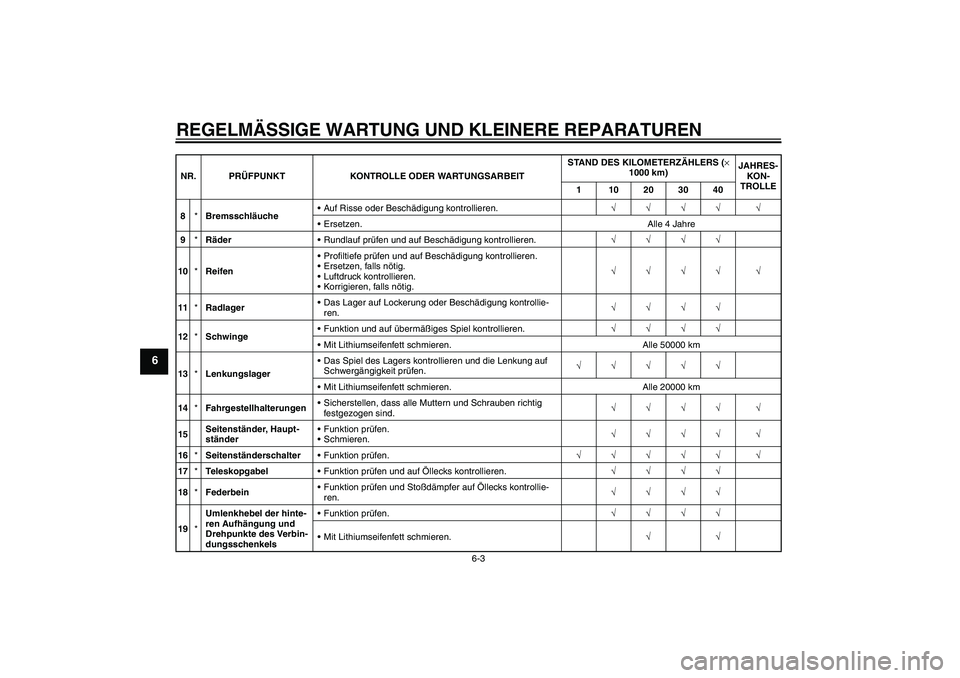

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
13*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
14*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
15Seitenständer, Haupt-
ständerFunktion prüfen.
Schmieren.√√√√ √
16*SeitenständerschalterFunktion prüfen.√√√√√ √
17*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
18*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√
19*Umlenkhebel der hinte-
ren Aufhängung und
Drehpunkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U2D2GAG0.book Page 3 Monday, June 26, 2006 3:38 PM
Page 59 of 100

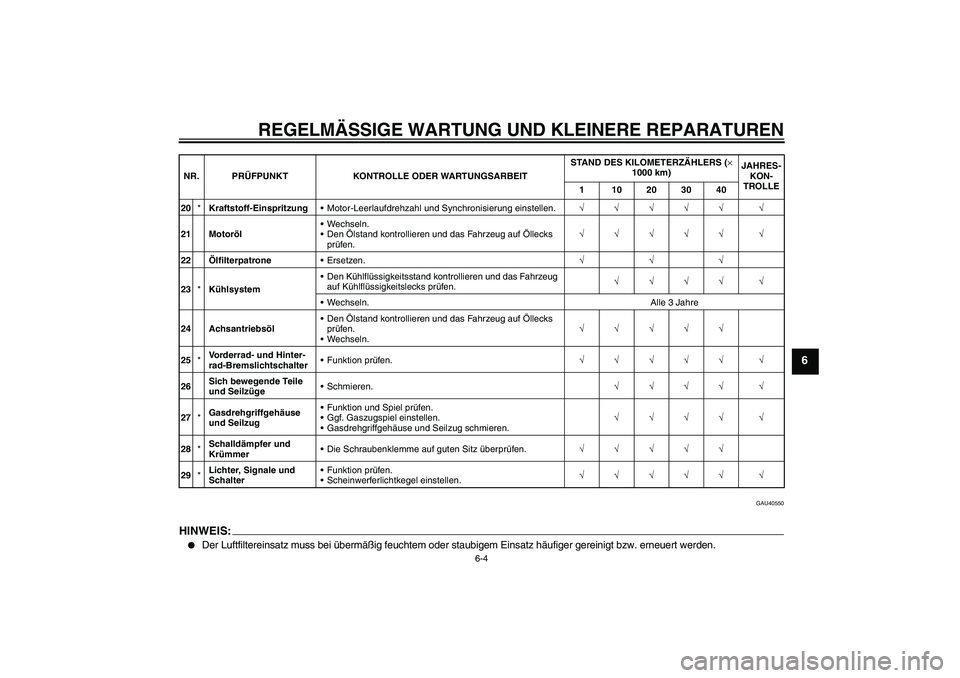

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAU40550
HINWEIS:
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
20*Kraftstoff-EinspritzungMotor-Leerlaufdrehzahl und Synchronisierung einstellen.√√√√√ √
21 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
22ÖlfilterpatroneErsetzen.√√√
23*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
24 AchsantriebsölDen Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.
Wechseln.√√√√√
25*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
26Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
27*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
28*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten Sitz überprüfen.√√√√√
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U2D2GAG0.book Page 4 Monday, June 26, 2006 3:38 PM
Page 60 of 100
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6

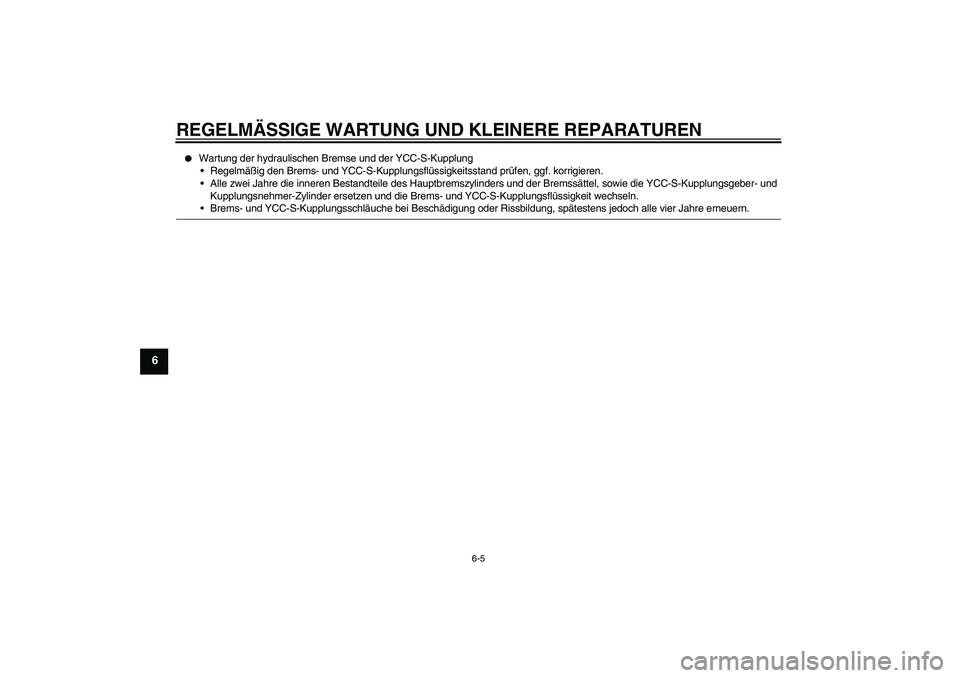

Wartung der hydraulischen Bremse und der YCC-S-Kupplung
Regelmäßig den Brems- und YCC-S-Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und der Bremssättel, sowie die YCC-S-Kupplungsgeber- und
Kupplungsnehmer-Zylinder ersetzen und die Brems- und YCC-S-Kupplungsflüssigkeit wechseln.Brems- und YCC-S-Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U2D2GAG0.book Page 5 Monday, June 26, 2006 3:38 PM
