Page 91 of 100

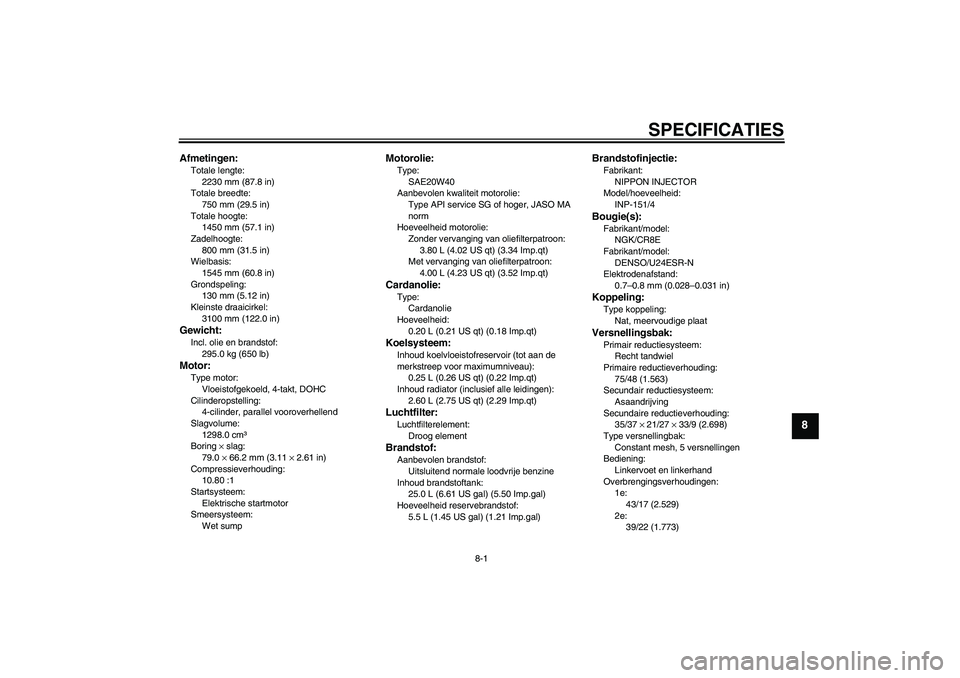

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2230 mm (87.8 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte:
1450 mm (57.1 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis:
1545 mm (60.8 in)
Grondspeling:
130 mm (5.12 in)
Kleinste draaicirkel:
3100 mm (122.0 in)Gewicht:Incl. olie en brandstof:
295.0 kg (650 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
1298.0 cm³
Boring × slag:
79.0 × 66.2 mm (3.11 × 2.61 in)
Compressieverhouding:
10.80 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt) (3.52 Imp.qt)Cardanolie:Type:
Cardanolie
Hoeveelheid:
0.20 L (0.21 US qt) (0.18 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.60 L (2.75 US qt) (2.29 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Hoeveelheid reservebrandstof:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Brandstofinjectie:Fabrikant:
NIPPON INJECTOR
Model/hoeveelheid:
INP-151/4Bougie(s):Fabrikant/model:
NGK/CR8E
Fabrikant/model:
DENSO/U24ESR-N
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
75/48 (1.563)
Secundair reductiesysteem:
Asaandrijving
Secundaire reductieverhouding:
35/37 × 21/27 × 33/9 (2.698)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Linkervoet en linkerhand
Overbrengingsverhoudingen:
1e:
43/17 (2.529)
2e:
39/22 (1.773)
U2D2D1D0.book Page 1 Tuesday, November 28, 2006 11:44 AM
Page 92 of 100

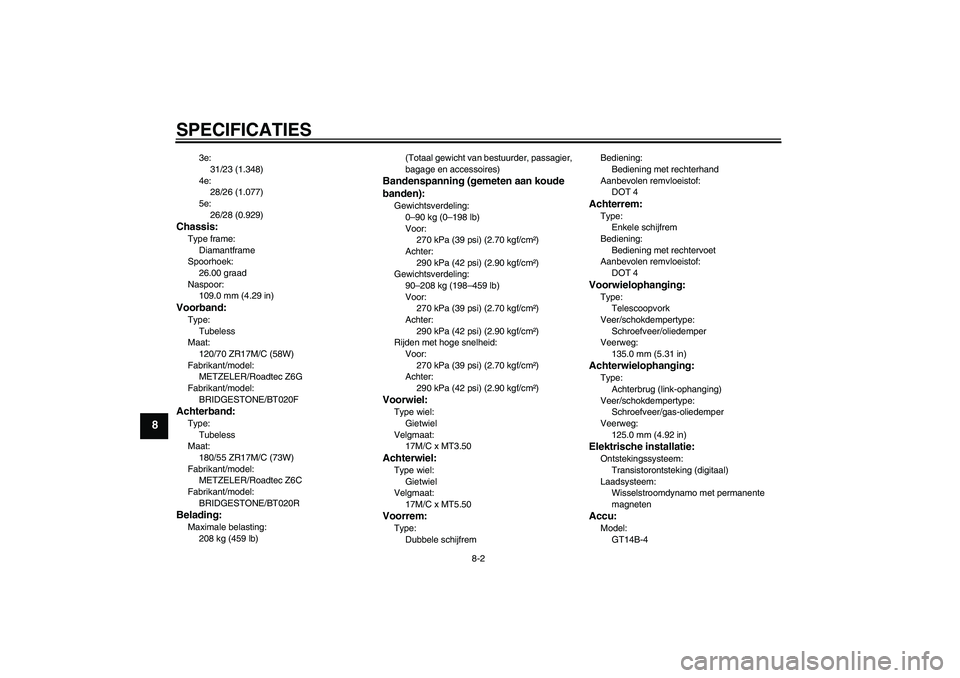

SPECIFICATIES
8-2
8
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Chassis:Type frame:
Diamantframe
Spoorhoek:
26.00 graad
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
METZELER/Roadtec Z6G
Fabrikant/model:
BRIDGESTONE/BT020FAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
METZELER/Roadtec Z6C
Fabrikant/model:
BRIDGESTONE/BT020RBelading:Maximale belasting:
208 kg (459 lb)(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Gewichtsverdeling:
90–208 kg (198–459 lb)
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfremBediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135.0 mm (5.31 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
U2D2D1D0.book Page 2 Tuesday, November 28, 2006 11:44 AM
Page 93 of 100
SPECIFICATIES
8-3
8
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Circuitzekering alarmverlichtingssysteem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering YCC-S-motorbesturing:
30.0 A
Backup-zekering:
10.0 A
U2D2D1D0.book Page 3 Tuesday, November 28, 2006 11:44 AM
Page 94 of 100
GEBRUIKERSINFORMATIE
9-1
9
DAU26351

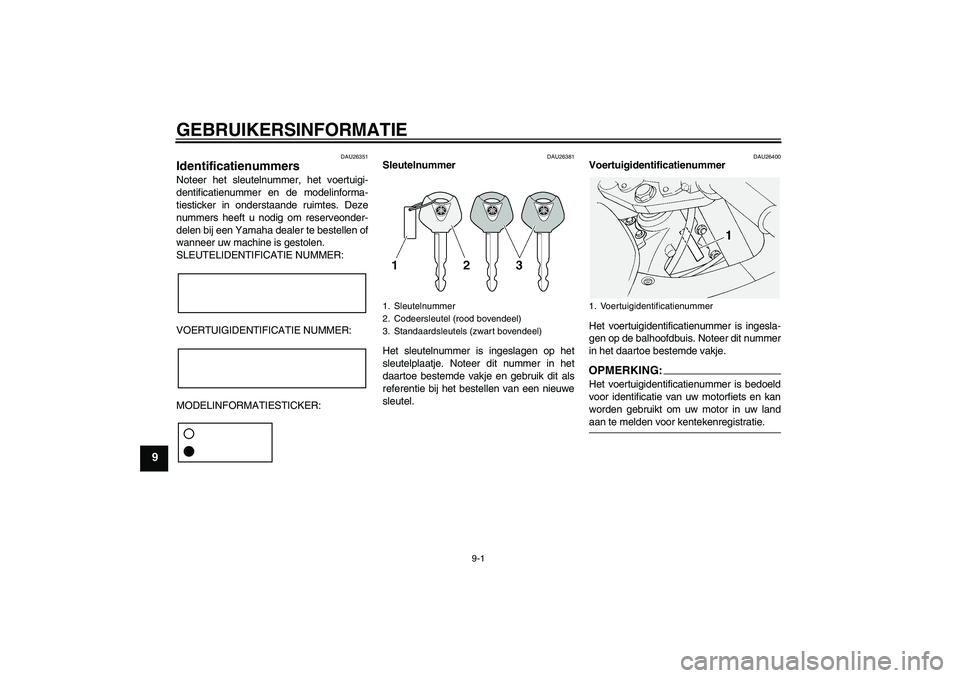

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U2D2D1D0.book Page 1 Tuesday, November 28, 2006 11:44 AM
Page 95 of 100
GEBRUIKERSINFORMATIE
9-2
9
DAU26520

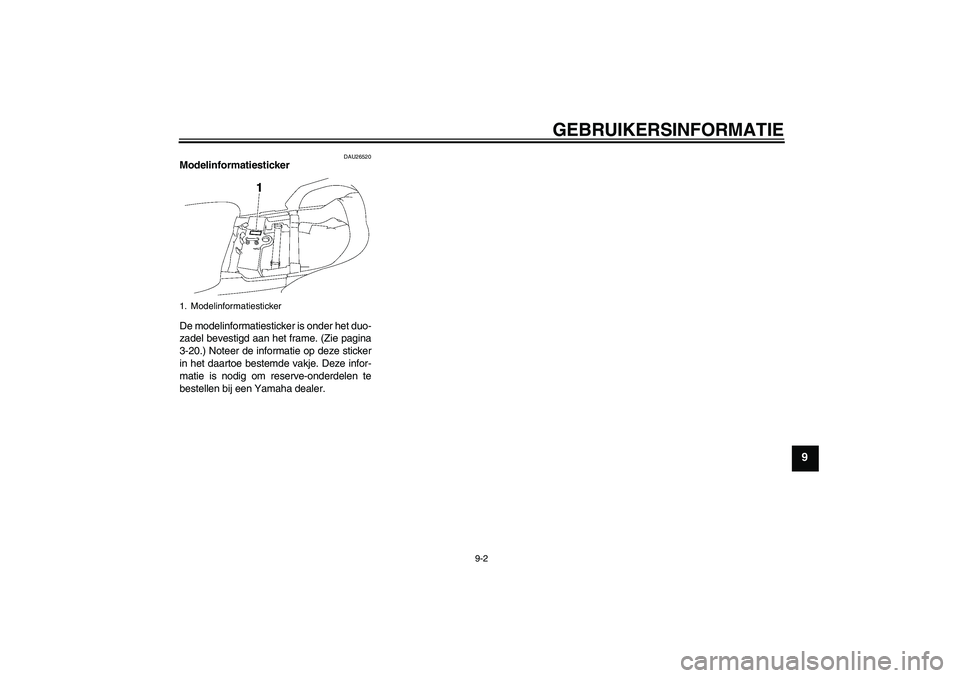

Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-20.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U2D2D1D0.book Page 2 Tuesday, November 28, 2006 11:44 AM
Page 96 of 100

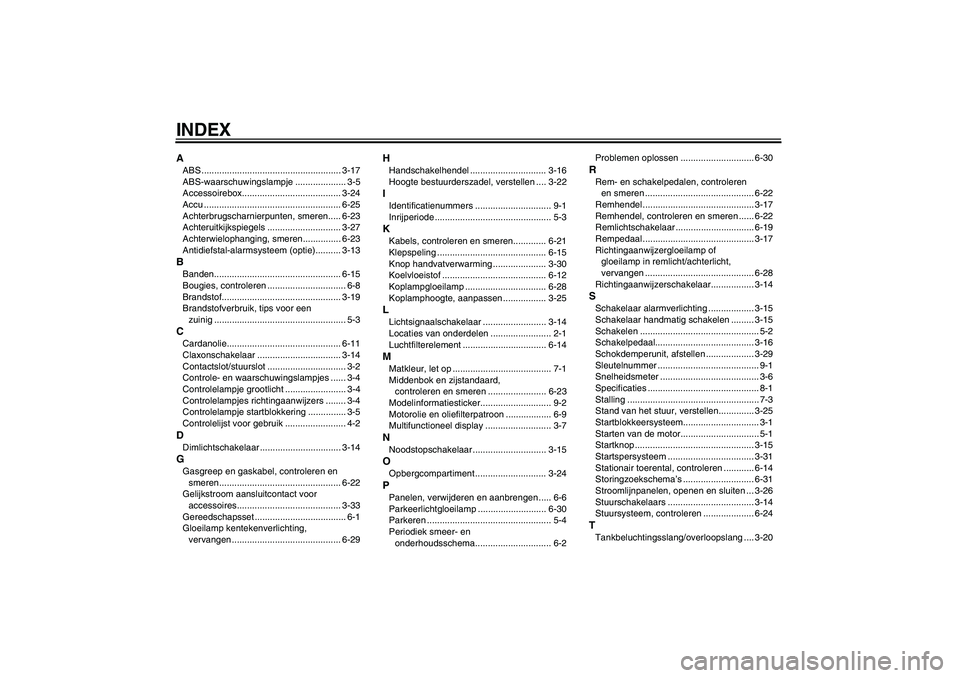

INDEXAABS ....................................................... 3-17
ABS-waarschuwingslampje .................... 3-5
Accessoirebox....................................... 3-24
Accu ...................................................... 6-25
Achterbrugscharnierpunten, smeren..... 6-23
Achteruitkijkspiegels ............................. 3-27
Achterwielophanging, smeren............... 6-23
Antidiefstal-alarmsysteem (optie).......... 3-13BBanden.................................................. 6-15
Bougies, controleren ............................... 6-8
Brandstof............................................... 3-19
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CCardanolie............................................. 6-11
Claxonschakelaar ................................. 3-14
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-4
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-5
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................ 3-14GGasgreep en gaskabel, controleren en
smeren................................................ 6-22
Gelijkstroom aansluitcontact voor
accessoires......................................... 3-33
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-29
HHandschakelhendel .............................. 3-16
Hoogte bestuurderszadel, verstellen .... 3-22IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-21
Klepspeling ........................................... 6-15
Knop handvatverwarming ..................... 3-30
Koelvloeistof ......................................... 6-12
Koplampgloeilamp ................................ 6-28
Koplamphoogte, aanpassen ................. 3-25LLichtsignaalschakelaar ......................... 3-14
Locaties van onderdelen ........................ 2-1
Luchtfilterelement ................................. 6-14MMatkleur, let op ....................................... 7-1
Middenbok en zijstandaard,
controleren en smeren ....................... 6-23
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon .................. 6-9
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-15OOpbergcompartiment ............................ 3-24PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp ........................... 6-30
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2Problemen oplossen ............................. 6-30
RRem- en schakelpedalen, controleren
en smeren ........................................... 6-22
Remhendel ............................................ 3-17
Remhendel, controleren en smeren ...... 6-22
Remlichtschakelaar ............................... 6-19
Rempedaal ............................................ 3-17
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ........................................... 6-28
Richtingaanwijzerschakelaar................. 3-14SSchakelaar alarmverlichting .................. 3-15
Schakelaar handmatig schakelen ......... 3-15
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-16
Schokdemperunit, afstellen ................... 3-29
Sleutelnummer ........................................ 9-1
Snelheidsmeter ....................................... 3-6
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Stand van het stuur, verstellen.............. 3-25
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-15
Startspersysteem .................................. 3-31
Stationair toerental, controleren ............ 6-14
Storingzoekschema’s ............................ 6-31
Stroomlijnpanelen, openen en sluiten ... 3-26
Stuurschakelaars .................................. 3-14
Stuursysteem, controleren .................... 6-24TTankbeluchtingsslang/overloopslang .... 3-20
U2D2D1D0.book Page 1 Tuesday, November 28, 2006 11:44 AM
Page 97 of 100

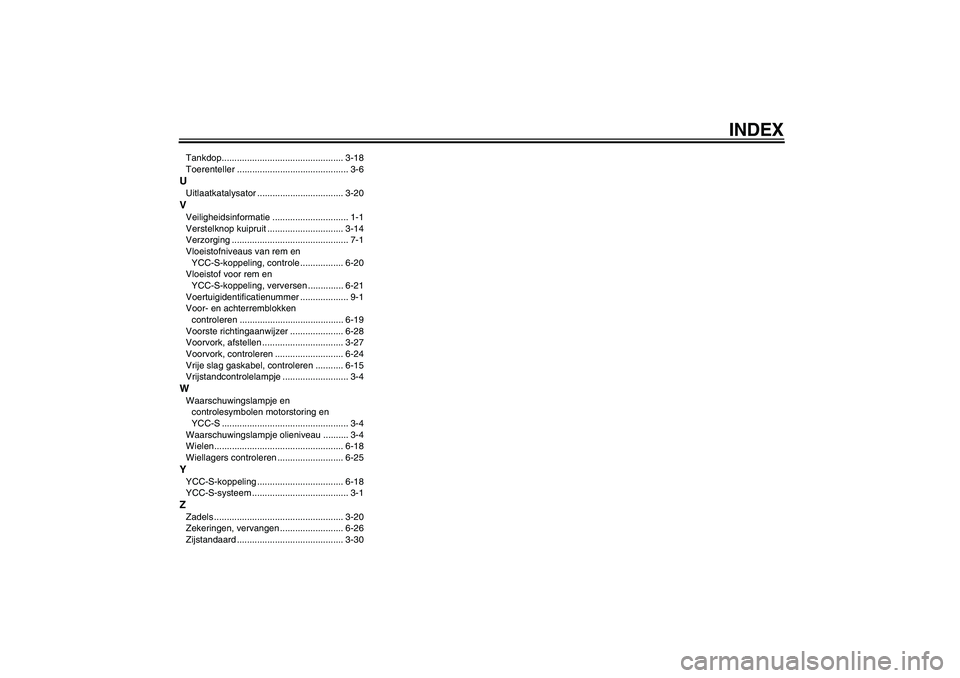

INDEX
Tankdop................................................ 3-18
Toerenteller ............................................ 3-6UUitlaatkatalysator .................................. 3-20VVeiligheidsinformatie .............................. 1-1
Verstelknop kuipruit .............................. 3-14
Verzorging .............................................. 7-1
Vloeistofniveaus van rem en
YCC-S-koppeling, controle ................. 6-20
Vloeistof voor rem en
YCC-S-koppeling, verversen .............. 6-21
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-19
Voorste richtingaanwijzer ..................... 6-28
Voorvork, afstellen ................................ 3-27
Voorvork, controleren ........................... 6-24
Vrije slag gaskabel, controleren ........... 6-15
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje en
controlesymbolen motorstoring en
YCC-S .................................................. 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wielen................................................... 6-18
Wiellagers controleren .......................... 6-25YYCC-S-koppeling .................................. 6-18
YCC-S-systeem ...................................... 3-1ZZadels ................................................... 3-20
Zekeringen, vervangen ......................... 6-26
Zijstandaard .......................................... 3-30
U2D2D1D0.book Page 2 Tuesday, November 28, 2006 11:44 AM
Page 98 of 100
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 99 of 100
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 100 of 100
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.01
