YAMAHA FJR1300AS 2008 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6

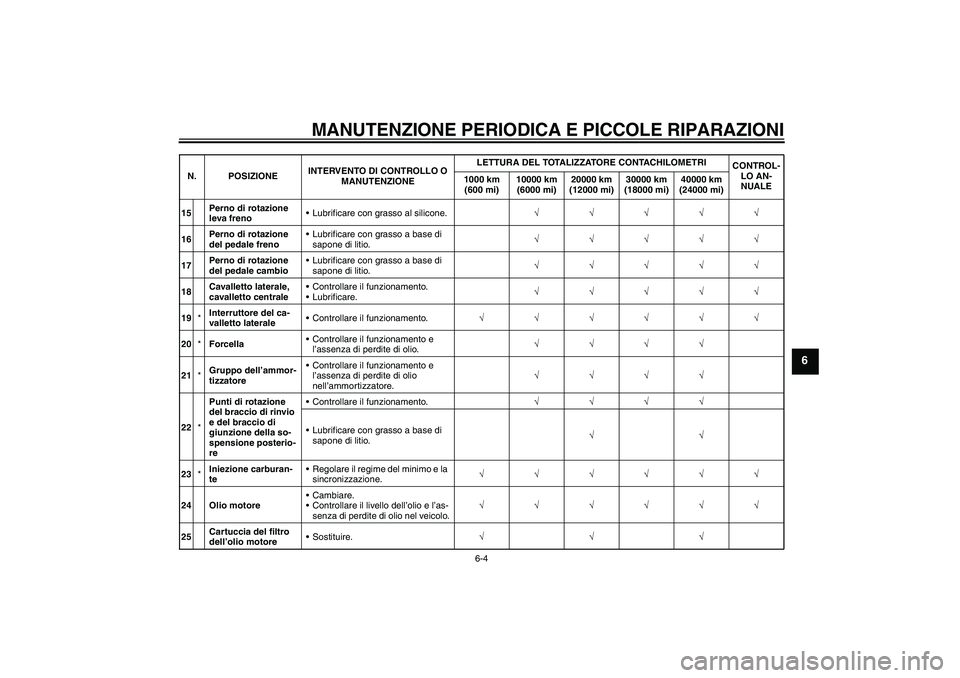

15Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
16Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
17Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
18Cavalletto laterale,
cavalletto centraleControllare il funzionamento.
Lubrificare.√√√√√
19*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
20*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
21*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
22*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
Lubrificare con grasso a base di
sapone di litio.√√
23*Iniezione carburan-
teRegolare il regime del minimo e la
sincronizzazione.√√√√√√
24 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
25Cartuccia del filtro
dell’olio motoreSostituire.√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D2H2H0.book Page 4 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6

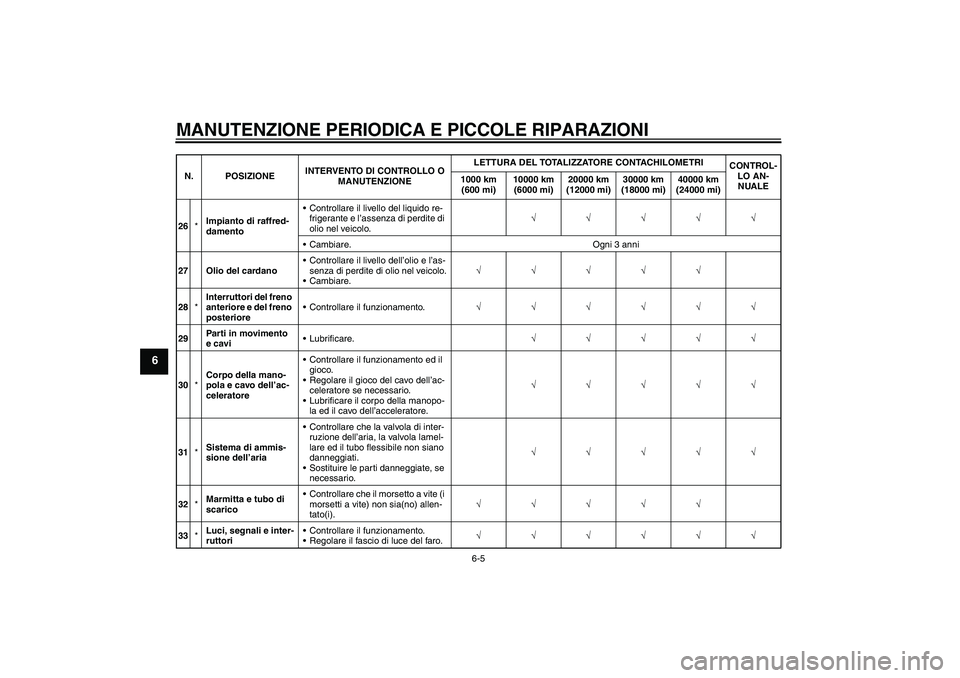

26*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
27 Olio del cardanoControllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.
Cambiare.√√√√√
28*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
29Parti in movimento
e caviLubrificare.√√√√√
30*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
31*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se
necessario.√√√√√
32*Marmitta e tubo di
scaricoControllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i).√√√√√
33*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2D2H2H0.book Page 5 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU40550
NOTA:

Il filtro aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno e della frizione YCC-S idraulici
Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione YCC-S.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze nonché della pompa frizione e della pompa disinnesto
frizione YCC-S, e cambiare il liquido freni ed il liquido della frizione YCC-S.Sostituire i tubi freno e frizione YCC-S ogni quattro anni, e se sono fessurati o danneggiati.
U2D2H2H0.book Page 6 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6

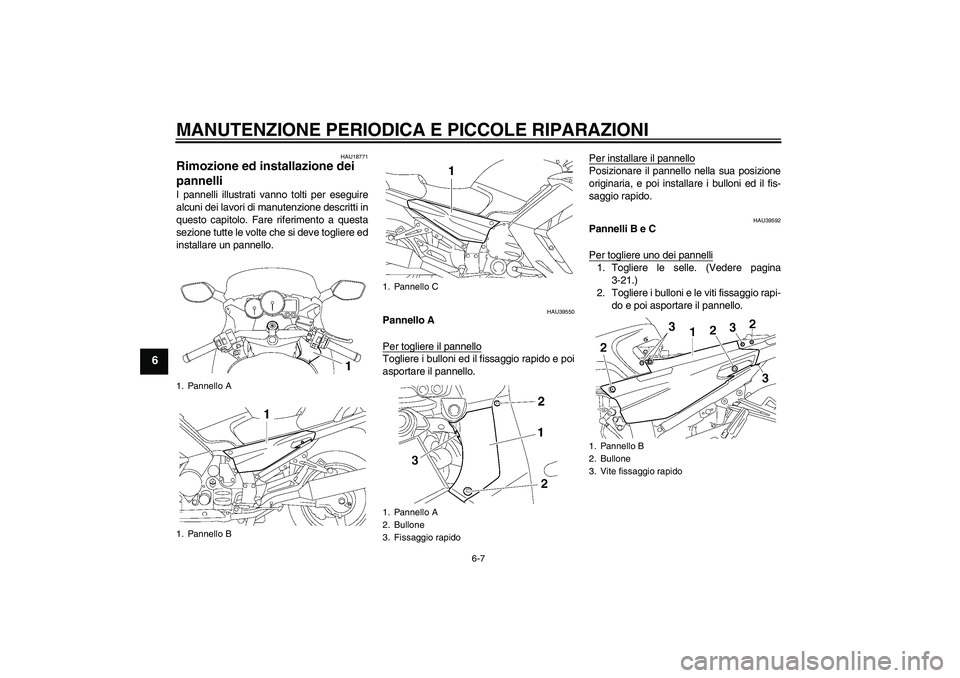

HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU39550
Pannello A
Per togliere il pannelloTogliere i bulloni ed il fissaggio rapido e poi
asportare il pannello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e poi installare i bulloni ed il fis-
saggio rapido.
HAU39592
Pannelli B e C
Per togliere uno dei pannelli1. Togliere le selle. (Vedere pagina
3-21.)
2. Togliere i bulloni e le viti fissaggio rapi-
do e poi asportare il pannello.
1. Pannello A
1. Pannello B
1. Pannello C
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Pannello B
2. Bullone
3. Vite fissaggio rapido
U2D2H2H0.book Page 7 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6

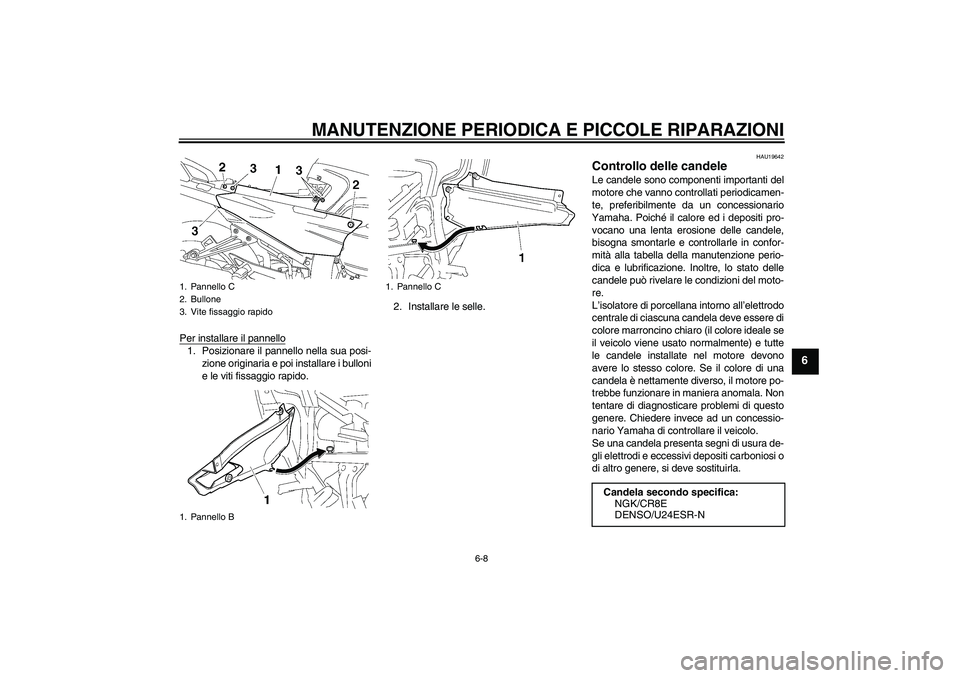

Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare i bulloni
e le viti fissaggio rapido.2. Installare le selle.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
1. Pannello C
2. Bullone
3. Vite fissaggio rapido
1. Pannello B
1. Pannello C
Candela secondo specifica:
NGK/CR8E
DENSO/U24ESR-N
U2D2H2H0.book Page 8 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6

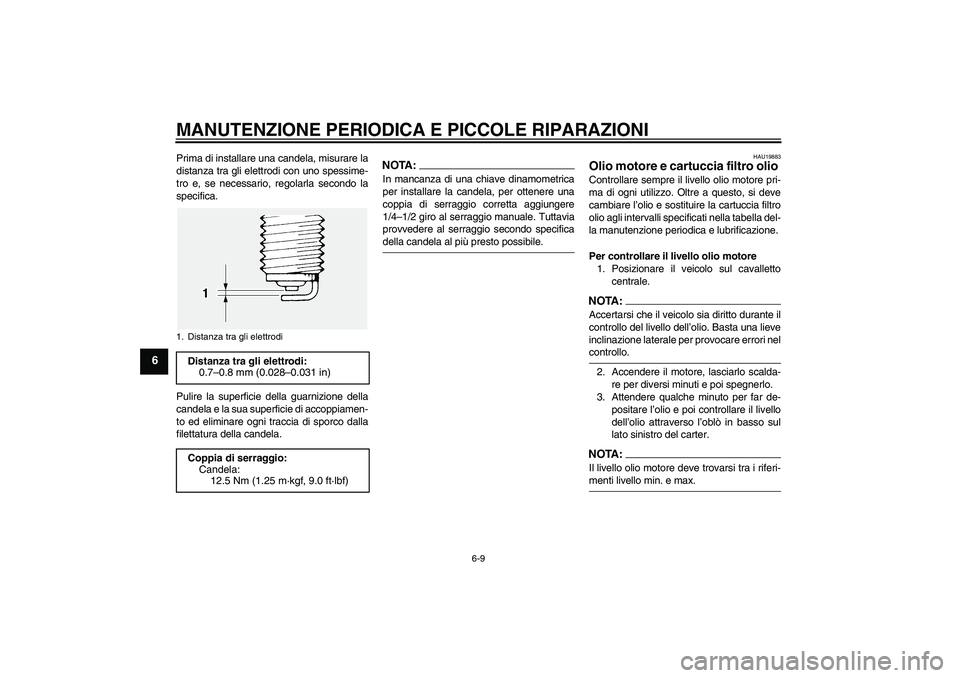

Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
HAU19883
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.NOTA:Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2D2H2H0.book Page 9 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6

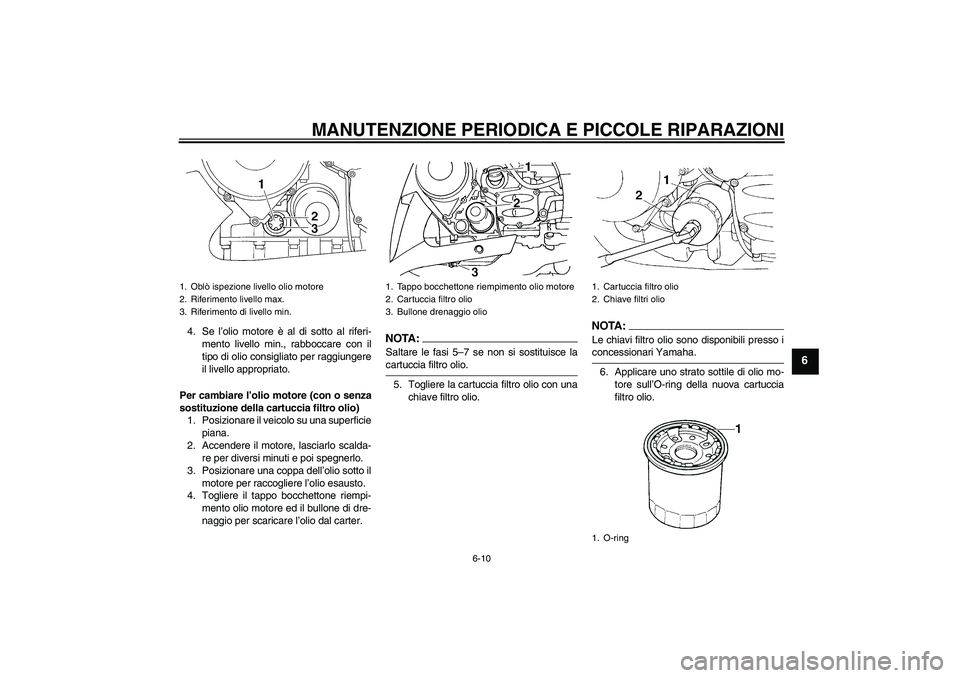

4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
NOTA:Saltare le fasi 5–7 se non si sostituisce lacartuccia filtro olio.
5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA:Le chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
6. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
filtro olio.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
2. Cartuccia filtro olio
3. Bullone drenaggio olio
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
U2D2H2H0.book Page 10 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6

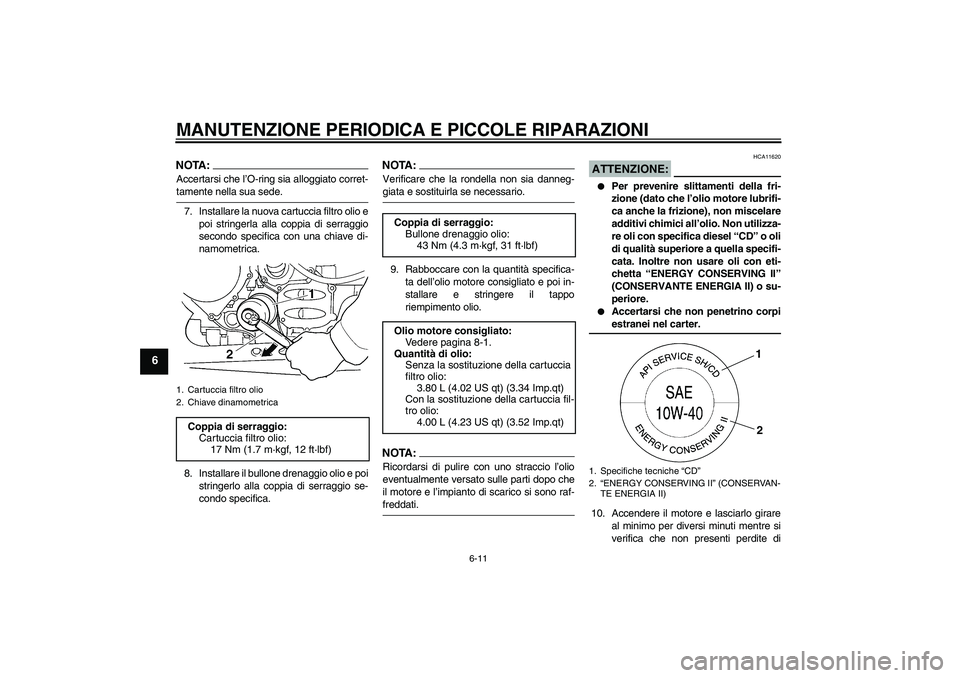

NOTA:Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
7. Installare la nuova cartuccia filtro olio e
poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-
namometrica.
8. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.NOTA:Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.
ATTENZIONE:
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
1. Cartuccia filtro olio
2. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
4.00 L (4.23 US qt) (3.52 Imp.qt)
1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
U2D2H2H0.book Page 11 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6

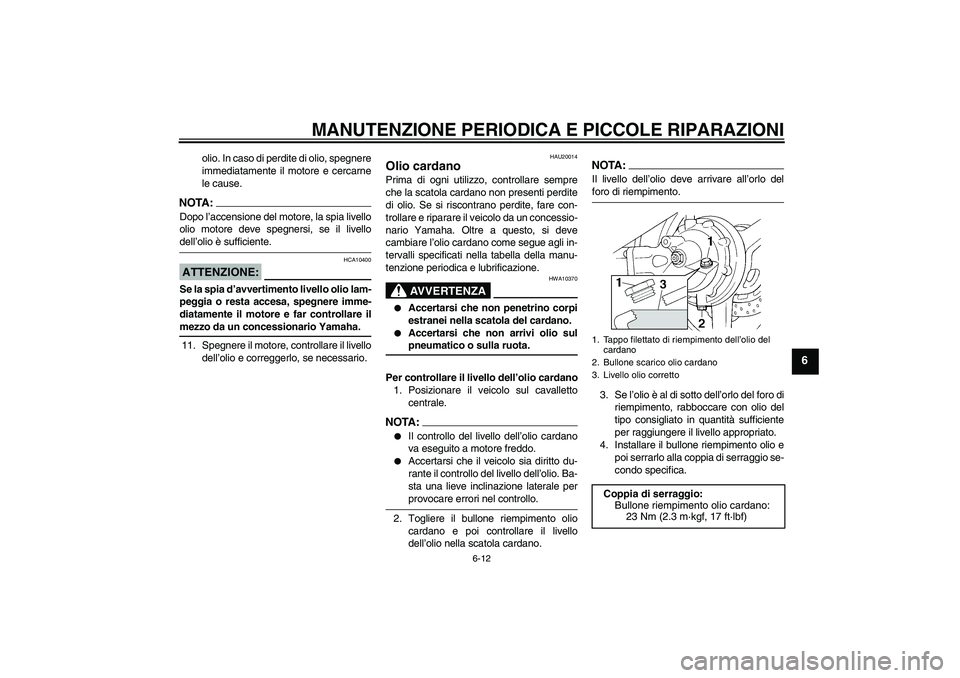

olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTA:Dopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.
11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU20014
Olio cardano Prima di ogni utilizzo, controllare sempre
che la scatola cardano non presenti perdite
di olio. Se si riscontrano perdite, fare con-
trollare e riparare il veicolo da un concessio-
nario Yamaha. Oltre a questo, si deve
cambiare l’olio cardano come segue agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
AVVERTENZA
HWA10370


Accertarsi che non penetrino corpi
estranei nella scatola del cardano.


Accertarsi che non arrivi olio sulpneumatico o sulla ruota.
Per controllare il livello dell’olio cardano
1. Posizionare il veicolo sul cavalletto
centrale.
NOTA:

Il controllo del livello dell’olio cardano
va eseguito a motore freddo.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello dell’olio. Ba-
sta una lieve inclinazione laterale perprovocare errori nel controllo.
2. Togliere il bullone riempimento olio
cardano e poi controllare il livello
dell’olio nella scatola cardano.
NOTA:Il livello dell’olio deve arrivare all’orlo delforo di riempimento.
3. Se l’olio è al di sotto dell’orlo del foro di
riempimento, rabboccare con olio del
tipo consigliato in quantità sufficiente
per raggiungere il livello appropriato.
4. Installare il bullone riempimento olio e
poi serrarlo alla coppia di serraggio se-
condo specifica.1. Tappo filettato di riempimento dell’olio del
cardano
2. Bullone scarico olio cardano
3. Livello olio corretto
Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2D2H2H0.book Page 12 Tuesday, October 9, 2007 9:16 AM

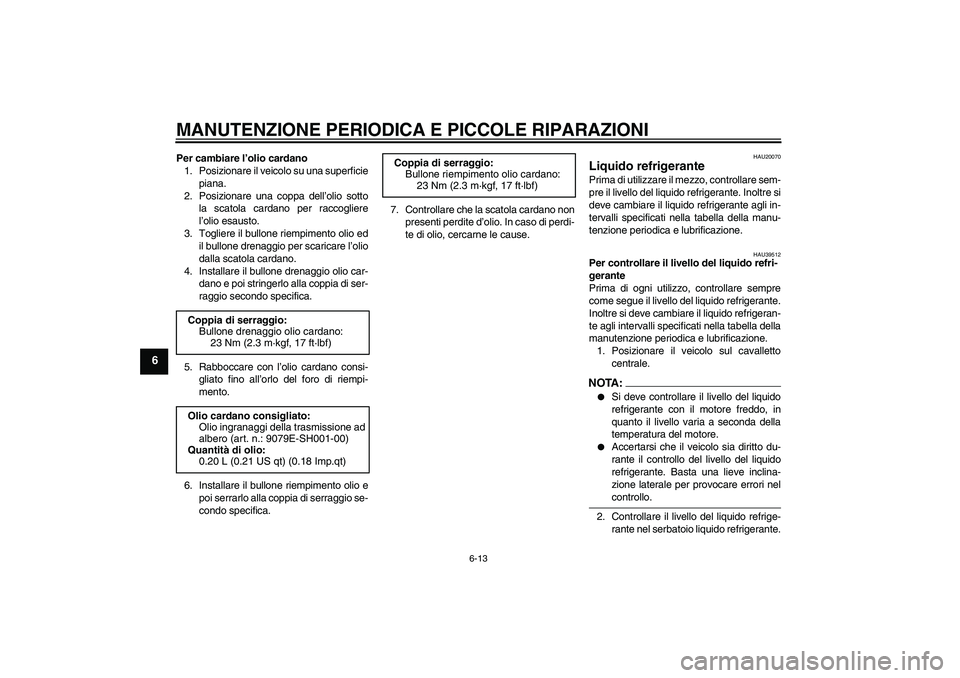

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
Per cambiare l’olio cardano
1. Posizionare il veicolo su una superficie
piana.
2. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.
3. Togliere il bullone riempimento olio ed
il bullone drenaggio per scaricare l’olio
dalla scatola cardano.
4. Installare il bullone drenaggio olio car-
dano e poi stringerlo alla coppia di ser-
raggio secondo specifica.
5. Rabboccare con l’olio cardano consi-
gliato fino all’orlo del foro di riempi-
mento.
6. Installare il bullone riempimento olio e
poi serrarlo alla coppia di serraggio se-
condo specifica.7. Controllare che la scatola cardano non
presenti perdite d’olio. In caso di perdi-
te di olio, cercarne le cause.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU39512
Per controllare il livello del liquido refri-
gerante
Prima di ogni utilizzo, controllare sempre
come segue il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale.NOTA:

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante. Coppia di serraggio:
Bullone drenaggio olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Olio cardano consigliato:
Olio ingranaggi della trasmissione ad
albero (art. n.: 9079E-SH001-00)
Quantità di olio:
0.20 L (0.21 US qt) (0.18 Imp.qt)
Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2D2H2H0.book Page 13 Tuesday, October 9, 2007 9:16 AM
