YAMAHA FJR1300AS 2008 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6

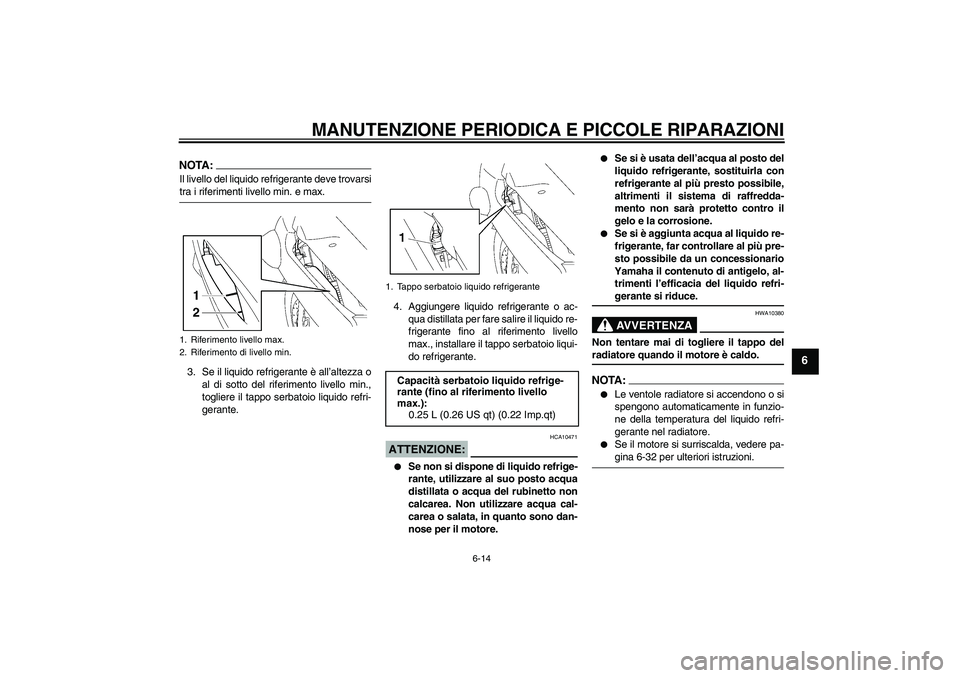

NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante.4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido re-
frigerante fino al riferimento livello
max., installare il tappo serbatoio liqui-
do refrigerante.
ATTENZIONE:
HCA10471


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
liquido refrigerante, sostituirla con
refrigerante al più presto possibile,
altrimenti il sistema di raffredda-
mento non sarà protetto contro il
gelo e la corrosione.


Se si è aggiunta acqua al liquido re-
frigerante, far controllare al più pre-
sto possibile da un concessionario
Yamaha il contenuto di antigelo, al-
trimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.NOTA:

Le ventole radiatore si accendono o si
spengono automaticamente in funzio-
ne della temperatura del liquido refri-
gerante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-32 per ulteriori istruzioni.
1. Riferimento livello max.
2. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U2D2H2H0.book Page 14 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
HAU33030

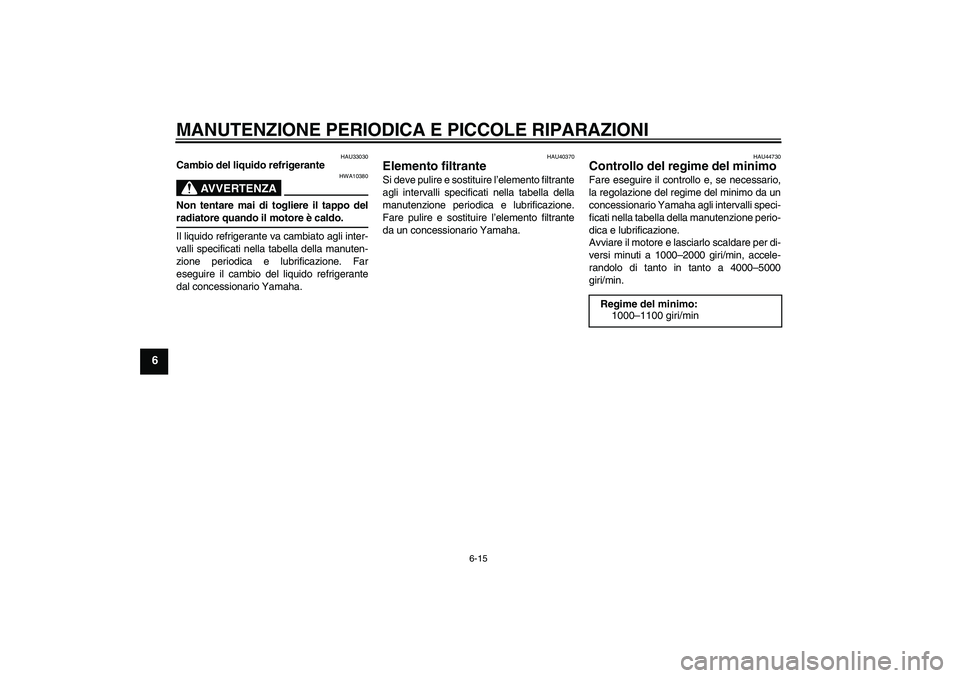

Cambio del liquido refrigerante
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
HAU40370
Elemento filtrante Si deve pulire e sostituire l’elemento filtrante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Fare pulire e sostituire l’elemento filtrante
da un concessionario Yamaha.
HAU44730
Controllo del regime del minimo Fare eseguire il controllo e, se necessario,
la regolazione del regime del minimo da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Avviare il motore e lasciarlo scaldare per di-
versi minuti a 1000–2000 giri/min, accele-
randolo di tanto in tanto a 4000–5000
giri/min.
Regime del minimo:
1000–1100 giri/min
U2D2H2H0.book Page 15 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU21382

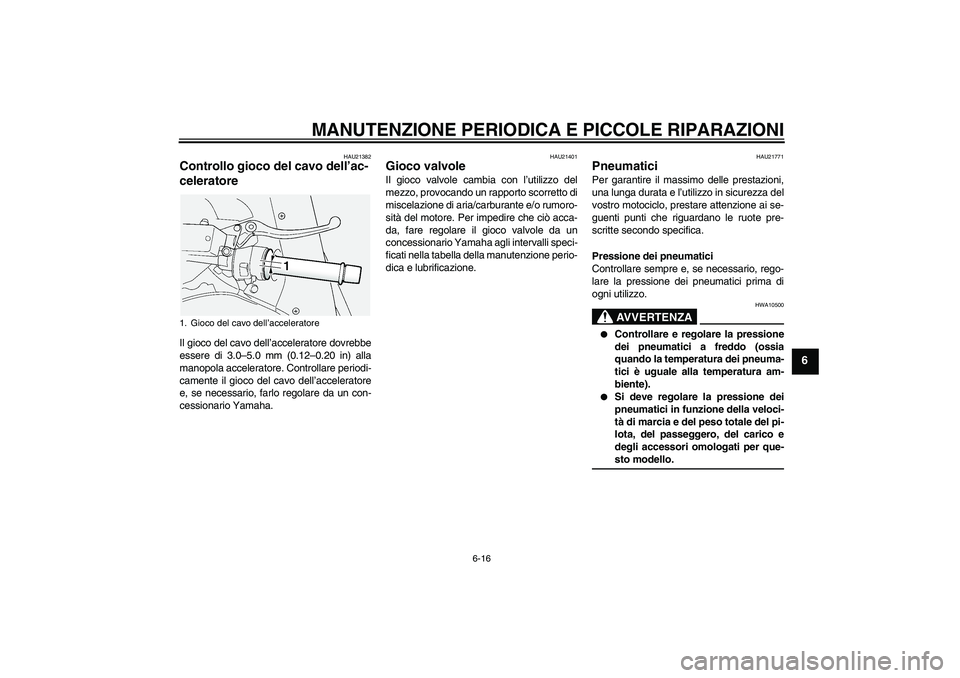

Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di
ogni utilizzo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
1. Gioco del cavo dell’acceleratore
U2D2H2H0.book Page 16 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
AVVERTENZA
HWA11020

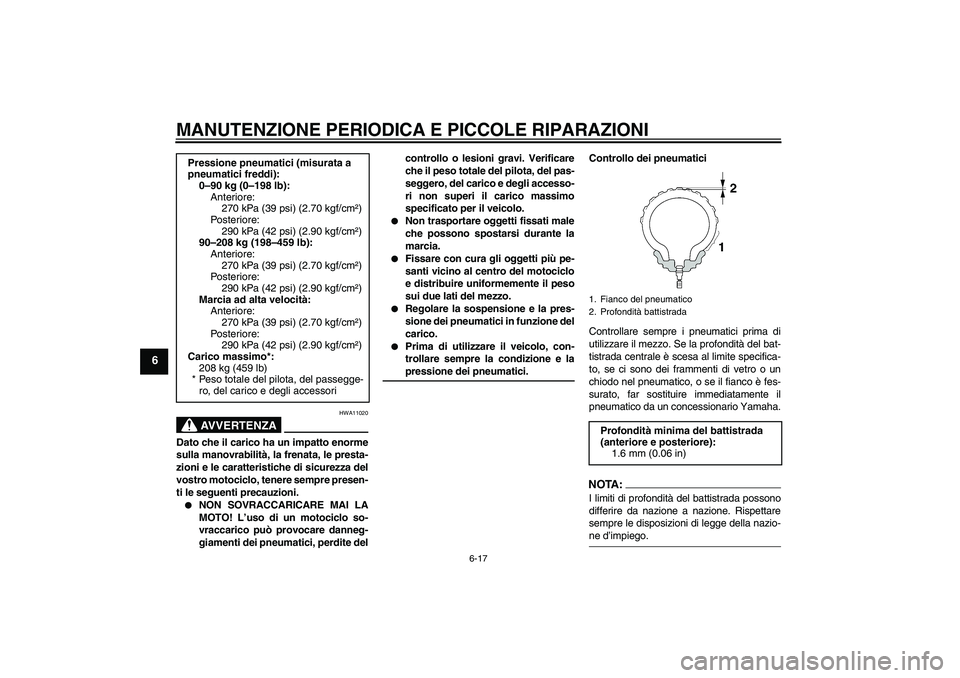

Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il veicolo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
90–208 kg (198–459 lb):
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
Carico massimo*:
208 kg (459 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori1. Fianco del pneumatico
2. Profondità battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
U2D2H2H0.book Page 17 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
AVVERTENZA
HWA10470

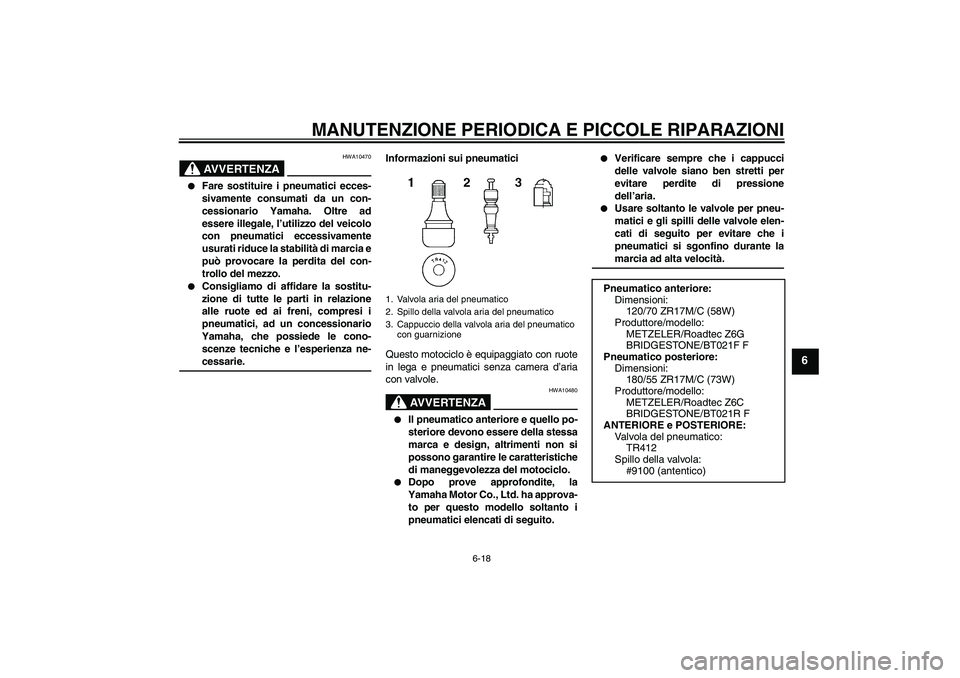

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U2D2H2H0.book Page 18 Tuesday, October 9, 2007 9:16 AM

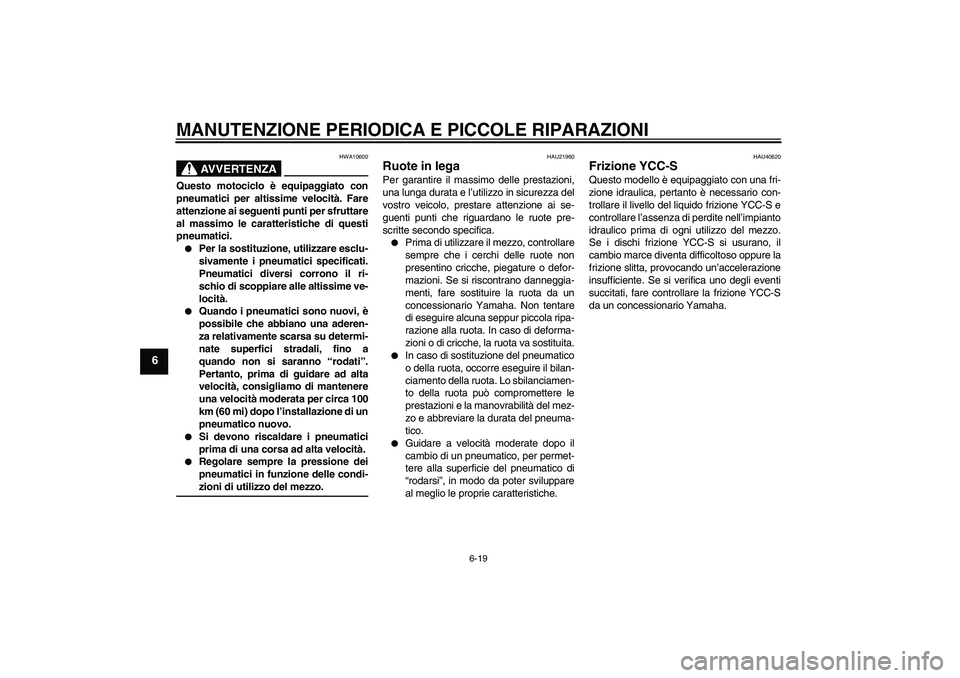

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU40620
Frizione YCC-S Questo modello è equipaggiato con una fri-
zione idraulica, pertanto è necessario con-
trollare il livello del liquido frizione YCC-S e
controllare l’assenza di perdite nell’impianto
idraulico prima di ogni utilizzo del mezzo.
Se i dischi frizione YCC-S si usurano, il
cambio marce diventa difficoltoso oppure la
frizione slitta, provocando un’accelerazione
insufficiente. Se si verifica uno degli eventi
succitati, fare controllare la frizione YCC-S
da un concessionario Yamaha.
U2D2H2H0.book Page 19 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU36501

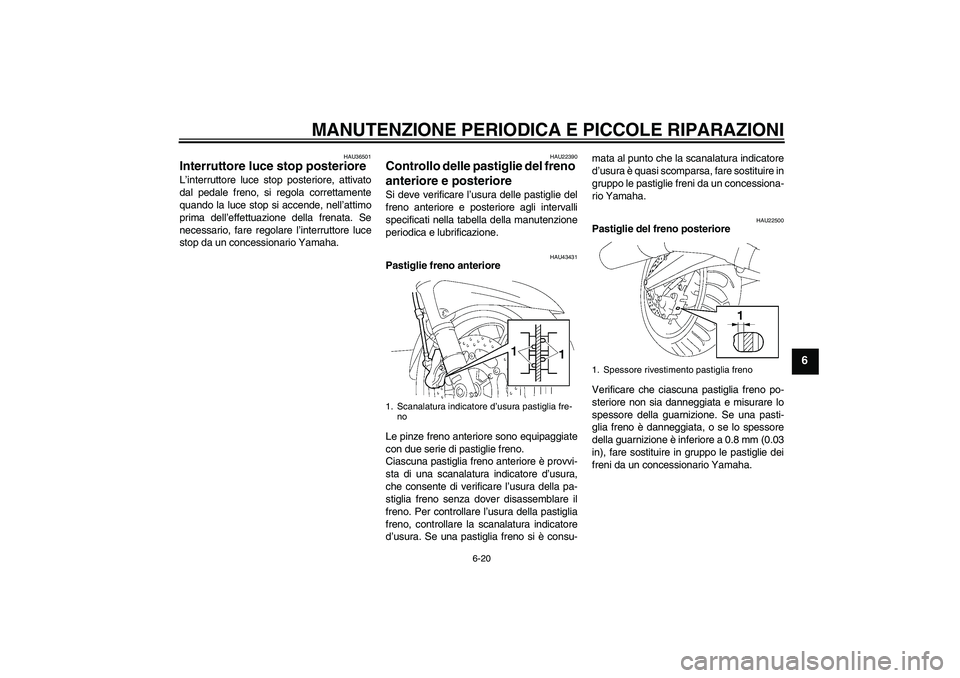

Interruttore luce stop posteriore L’interruttore luce stop posteriore, attivato
dal pedale freno, si regola correttamente
quando la luce stop si accende, nell’attimo
prima dell’effettuazione della frenata. Se
necessario, fare regolare l’interruttore luce
stop da un concessionario Yamaha.
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43431
Pastiglie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dover disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-mata al punto che la scanalatura indicatore
d’usura è quasi scomparsa, fare sostituire in
gruppo le pastiglie freni da un concessiona-
rio Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Spessore rivestimento pastiglia freno
U2D2H2H0.book Page 20 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU40591

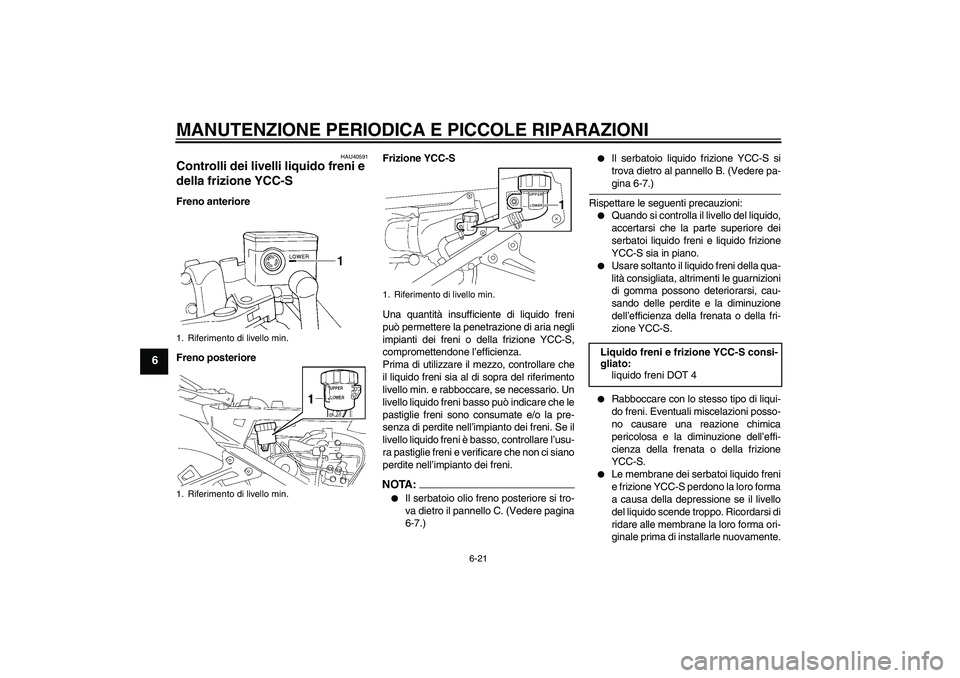

Controlli dei livelli liquido freni e
della frizione YCC-S Freno anteriore
Freno posterioreFrizione YCC-S
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria negli
impianti dei freni o della frizione YCC-S,
compromettendone l’efficienza.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.
NOTA:

Il serbatoio olio freno posteriore si tro-
va dietro il pannello C. (Vedere pagina
6-7.)


Il serbatoio liquido frizione YCC-S si
trova dietro al pannello B. (Vedere pa-gina 6-7.)
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
accertarsi che la parte superiore dei
serbatoi liquido freni e liquido frizione
YCC-S sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione YCC-S.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione
YCC-S.


Le membrane dei serbatoi liquido freni
e frizione YCC-S perdono la loro forma
a causa della depressione se il livello
del liquido scende troppo. Ricordarsi di
ridare alle membrane la loro forma ori-
ginale prima di installarle nuovamente.
1. Riferimento di livello min.
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni e frizione YCC-S consi-
gliato:
liquido freni DOT 4
U2D2H2H0.book Page 21 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6

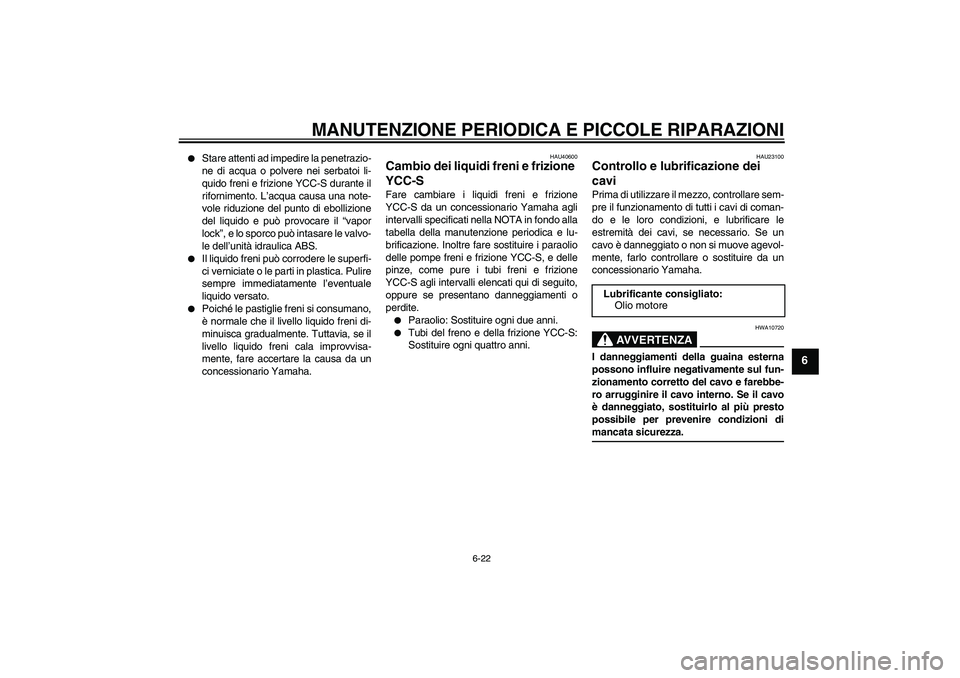

Stare attenti ad impedire la penetrazio-
ne di acqua o polvere nei serbatoi li-
quido freni e frizione YCC-S durante il
rifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU40600
Cambio dei liquidi freni e frizione
YCC-S Fare cambiare i liquidi freni e frizione
YCC-S da un concessionario Yamaha agli
intervalli specificati nella NOTA in fondo alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freni e frizione YCC-S, e delle
pinze, come pure i tubi freni e frizione
YCC-S agli intervalli elencati qui di seguito,
oppure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi del freno e della frizione YCC-S:
Sostituire ogni quattro anni.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.Lubrificante consigliato:
Olio motore
U2D2H2H0.book Page 22 Tuesday, October 9, 2007 9:16 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23111

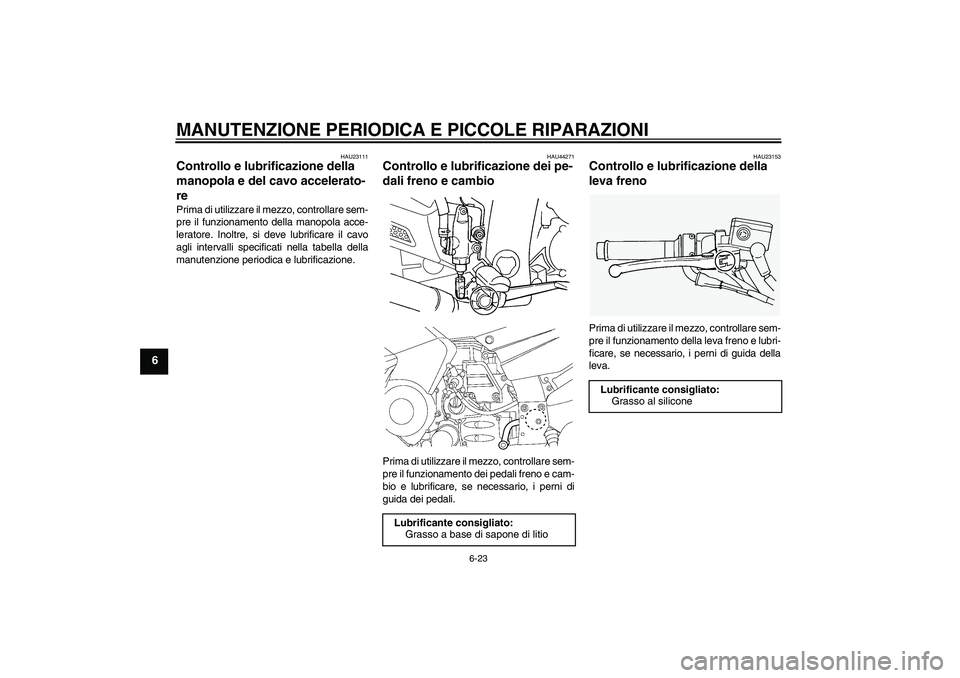

Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.
HAU23153
Controllo e lubrificazione della
leva freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della leva freno e lubri-
ficare, se necessario, i perni di guida della
leva.
Lubrificante consigliato:
Grasso a base di sapone di litioLubrificante consigliato:
Grasso al silicone
U2D2H2H0.book Page 23 Tuesday, October 9, 2007 9:16 AM
