COMMANDES ET INSTRUMENTS
3-17
3
2. Ajuster le sélecteur à la position dési-
rée.
3. Monter la vis, puis la serrer au couple
spécifié.
FAU40481

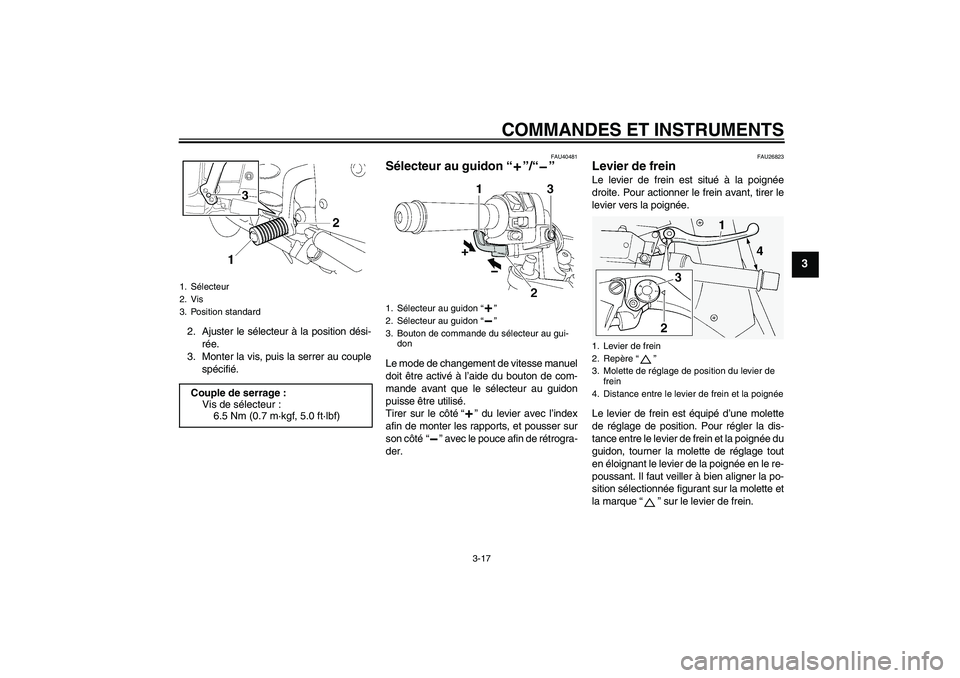

Sélecteur au guidon“”/“” Le mode de changement de vitesse manuel
doit être activé à l’aide du bouton de com-
mande avant que le sélecteur au guidon
puisse être utilisé.
Tirer sur le côté“ ” du levier avec l’index
afin de monter les rapports, et pousser sur
son côté“ ” avec le pouce afin de rétrogra-
der.
FAU26823
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque“” sur le levier de frein.
1. Sélecteur
2. Vis
3. Position standardCouple de serrage :
Vis de sélecteur :
6.5 Nm (0.7 m·kgf, 5.0 ft·lbf)
1. Sélecteur au guidon“”
2. Sélecteur au guidon“”
3. Bouton de commande du sélecteur au gui-
don
1. Levier de frein
2. Repère“”
3. Molette de réglage de position du levier de
frein
4. Distance entre le levier de frein et la poignée
U2D2F2F0.book Page 17 Tuesday, October 9, 2007 9:15 AM

COMMANDES ET INSTRUMENTS
3-18
3
FAU39540

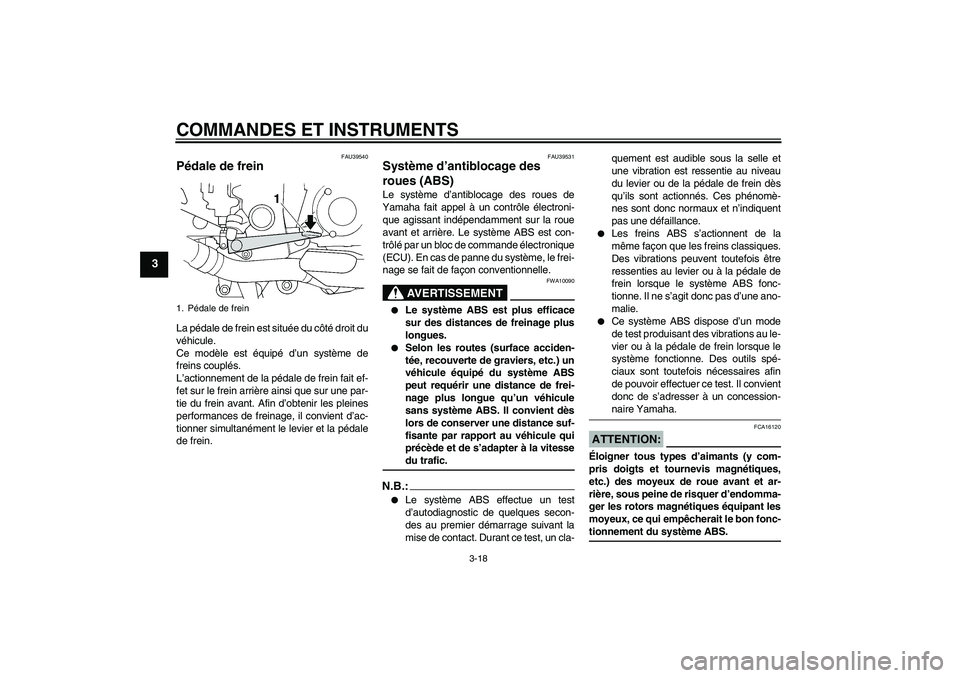

Pédale de frein La pédale de frein est située du côté droit du
véhicule.
Ce modèle est équipé d’un système de
freins couplés.
L’actionnement de la pédale de frein fait ef-
fet sur le frein arrière ainsi que sur une par-
tie du frein avant. Afin d’obtenir les pleines
performances de freinage, il convient d’ac-
tionner simultanément le levier et la pédale
de frein.
FAU39531
Système d’antiblocage des
roues (ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est con-
trôlé par un bloc de commande électronique
(ECU). En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
AVERTISSEMENT
FWA10090


Le système ABS est plus efficace
sur des distances de freinage plus
longues.


Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitessedu trafic.
N.B.:

Le système ABS effectue un test
d’autodiagnostic de quelques secon-
des au premier démarrage suivant la
mise de contact. Durant ce test, un cla-quement est audible sous la selle et
une vibration est ressentie au niveau
du levier ou de la pédale de frein dès
qu’ils sont actionnés. Ces phénomè-
nes sont donc normaux et n’indiquent
pas une défaillance.


Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale de
frein lorsque le système ABS fonc-
tionne. Il ne s’agit donc pas d’une ano-
malie.


Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-naire Yamaha.
ATTENTION:
FCA16120
Éloigner tous types d’aimants (y com-
pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et ar-
rière, sous peine de risquer d’endomma-
ger les rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-tionnement du système ABS.
1. Pédale de freinU2D2F2F0.book Page 18 Tuesday, October 9, 2007 9:15 AM

COMMANDES ET INSTRUMENTS
3-19
3
FAU13072

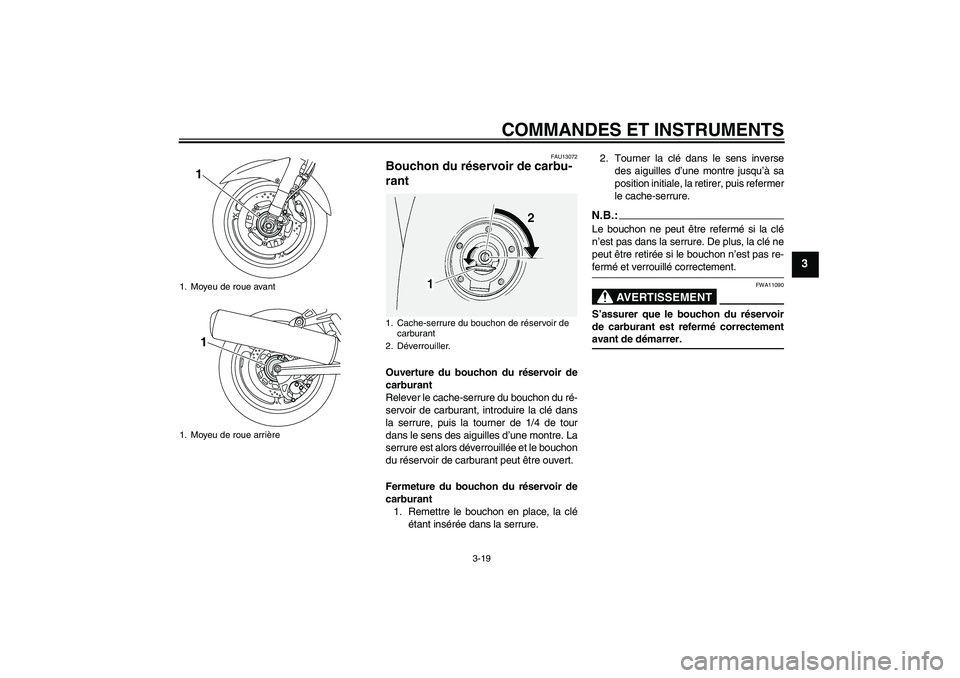

Bouchon du réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
1. Moyeu de roue avant
1. Moyeu de roue arrière
11
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
U2D2F2F0.book Page 19 Tuesday, October 9, 2007 9:15 AM

COMMANDES ET INSTRUMENTS
3-20
3
FAU13220

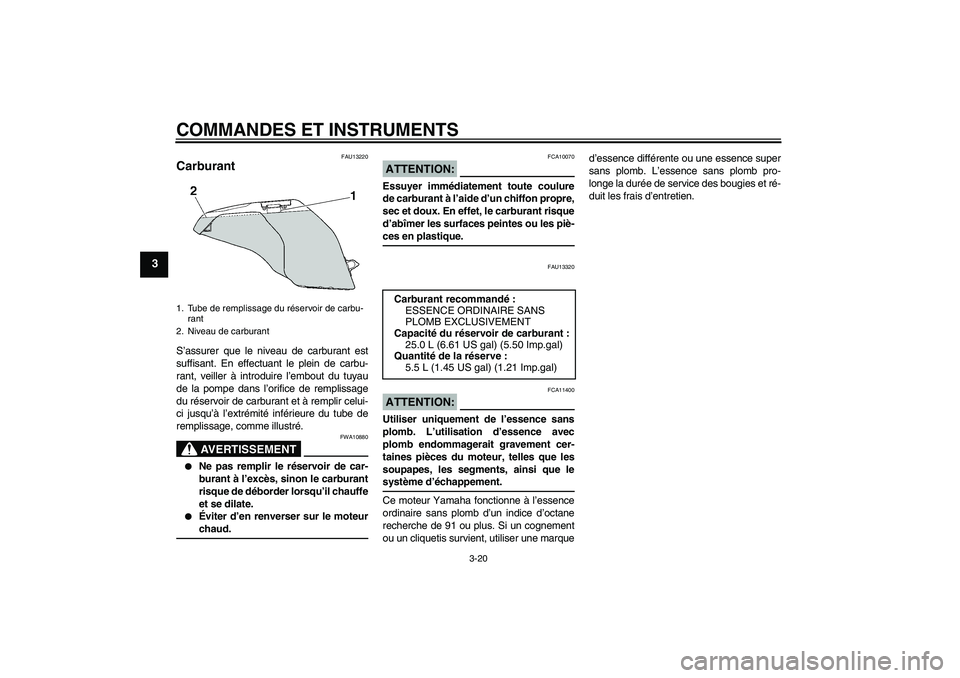

Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
25.0 L (6.61 US gal) (5.50 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal) (1.21 Imp.gal)
U2D2F2F0.book Page 20 Tuesday, October 9, 2007 9:15 AM

COMMANDES ET INSTRUMENTS
3-21
3
FAU39450

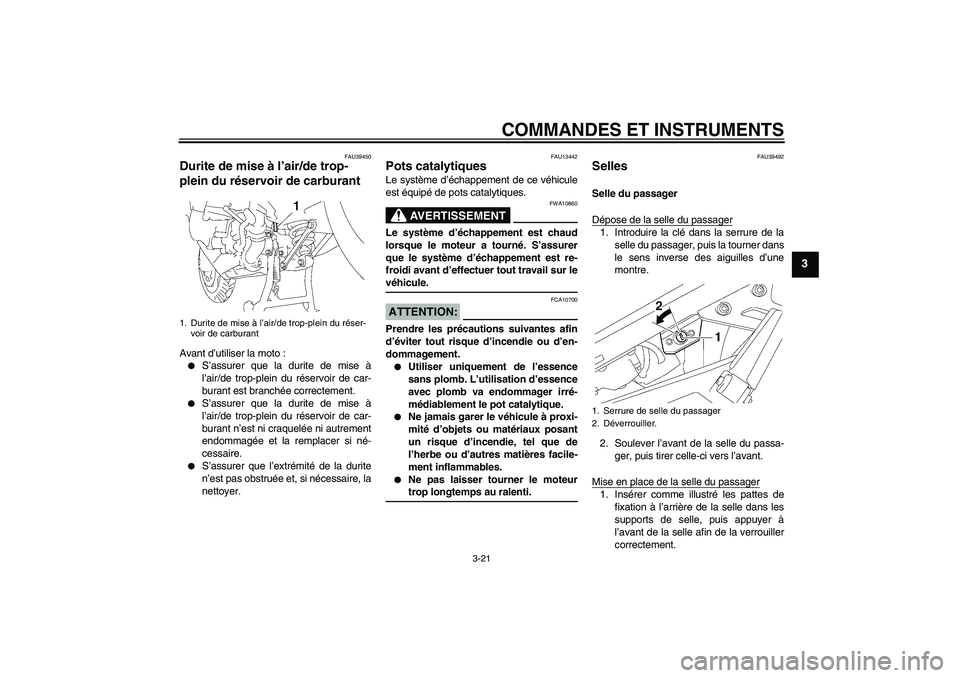

Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.


S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer.
FAU13442
Pots catalytiques Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU39492
Selles Selle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la
selle du passager, puis la tourner dans
le sens inverse des aiguilles d’une
montre.
2. Soulever l’avant de la selle du passa-
ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer comme illustré les pattes de
fixation à l’arrière de la selle dans les
supports de selle, puis appuyer à
l’avant de la selle afin de la verrouiller
correctement.
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
1. Serrure de selle du passager
2. Déverrouiller.
U2D2F2F0.book Page 21 Tuesday, October 9, 2007 9:15 AM

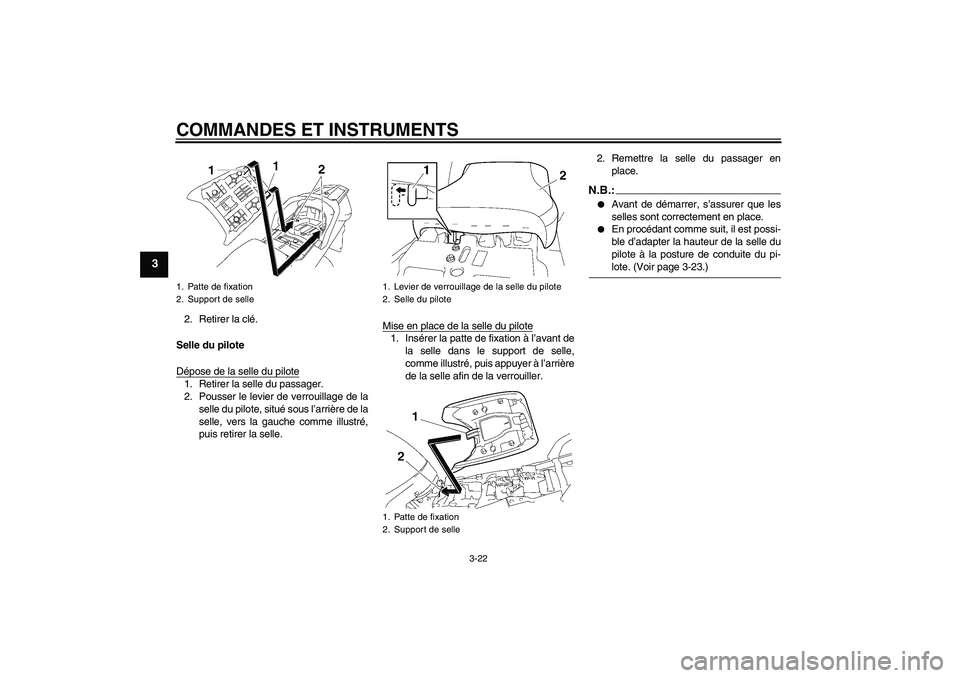

COMMANDES ET INSTRUMENTS
3-22
3
2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Pousser le levier de verrouillage de la
selle du pilote, situé sous l’arrière de la
selle, vers la gauche comme illustré,
puis retirer la selle.Mise en place de la selle du pilote
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré, puis appuyer à l’arrière
de la selle afin de la verrouiller.2. Remettre la selle du passager en
place.
N.B.:

Avant de démarrer, s’assurer que les
selles sont correctement en place.


En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-lote. (Voir page 3-23.)
1. Patte de fixation
2. Support de selle
1. Levier de verrouillage de la selle du pilote
2. Selle du pilote
1. Patte de fixation
2. Support de selle
U2D2F2F0.book Page 22 Tuesday, October 9, 2007 9:15 AM

COMMANDES ET INSTRUMENTS
3-23
3
FAU39632

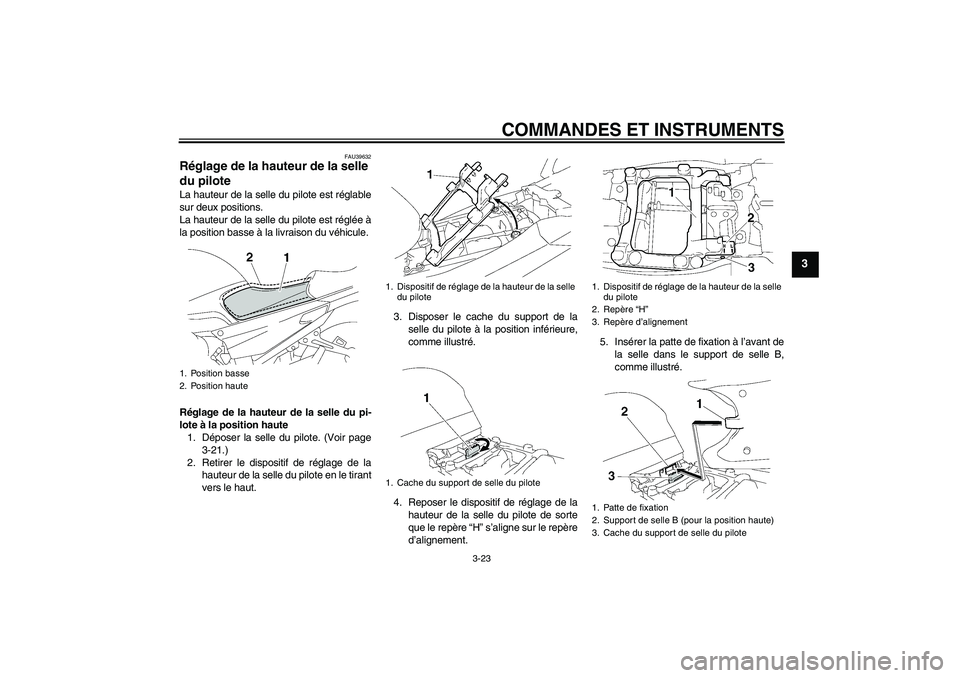

Réglage de la hauteur de la selle
du pilote La hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.
Réglage de la hauteur de la selle du pi-
lote à la position haute
1. Déposer la selle du pilote. (Voir page
3-21.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.3. Disposer le cache du support de la
selle du pilote à la position inférieure,
comme illustré.
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement.5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle B,
comme illustré.1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle
du pilote
1. Cache du support de selle du pilote
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “H”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
U2D2F2F0.book Page 23 Tuesday, October 9, 2007 9:15 AM

COMMANDES ET INSTRUMENTS
3-24
3
6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci, comme
illustré.
7. Remettre la selle du passager en
place.
Réglage de la hauteur de la selle du pi-
lote à la position basse
1. Déposer la selle du pilote. (Voir page
3-21.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la
selle du pilote à la position supérieure.4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “L” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle A,
comme illustré.6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci, comme
illustré.1. Orifice de la position “H”
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “L”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle A (pour la position basse)
3. Cache du support de selle du pilote
1. Orifice de la position “L”
U2D2F2F0.book Page 24 Tuesday, October 9, 2007 9:15 AM

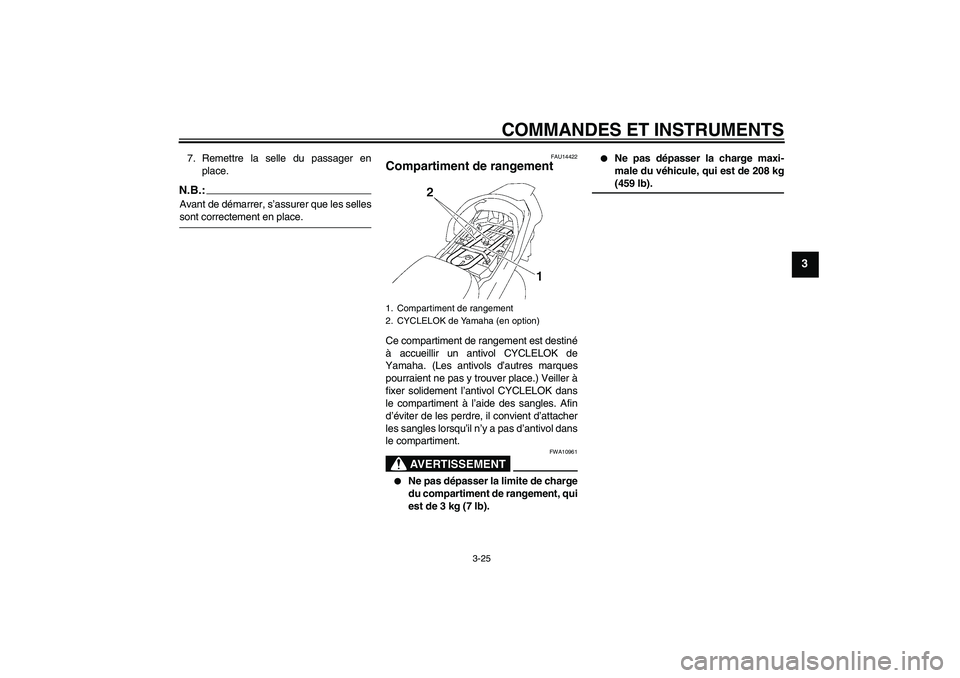

COMMANDES ET INSTRUMENTS
3-25
3
7. Remettre la selle du passager en
place.N.B.:Avant de démarrer, s’assurer que les sellessont correctement en place.
FAU14422
Compartiment de rangement Ce compartiment de rangement est destiné
à accueillir un antivol CYCLELOK de
Yamaha. (Les antivols d’autres marques
pourraient ne pas y trouver place.) Veiller à
fixer solidement l’antivol CYCLELOK dans
le compartiment à l’aide des sangles. Afin
d’éviter de les perdre, il convient d’attacher
les sangles lorsqu’il n’y a pas d’antivol dans
le compartiment.
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 208 kg(459 lb).
1. Compartiment de rangement
2. CYCLELOK de Yamaha (en option)
U2D2F2F0.book Page 25 Tuesday, October 9, 2007 9:15 AM

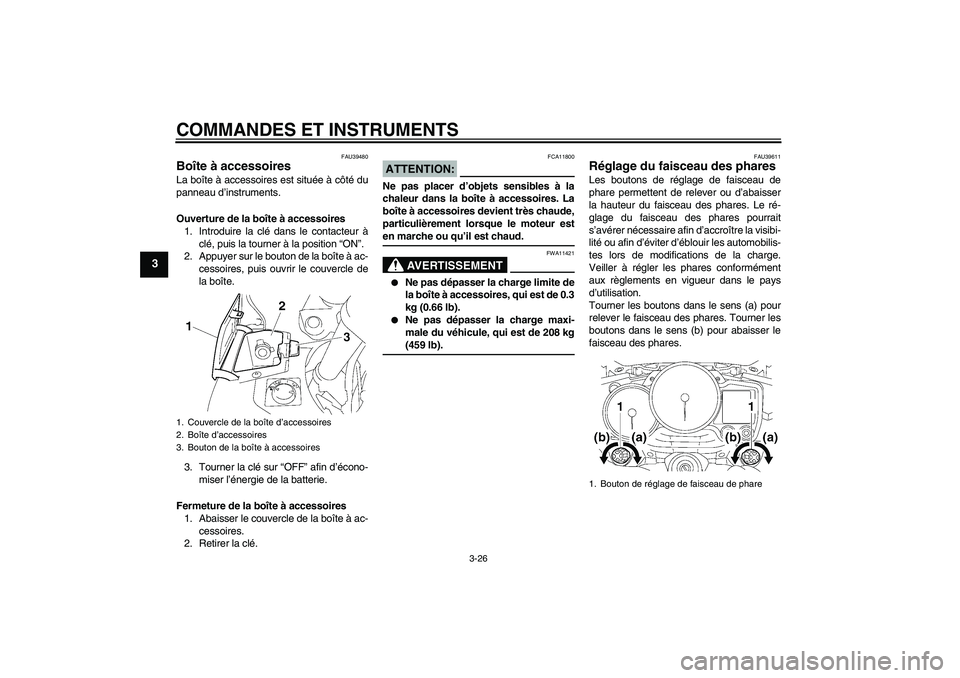

COMMANDES ET INSTRUMENTS
3-26
3
FAU39480
Boîte à accessoires La boîte à accessoires est située à côté du
panneau d’instruments.
Ouverture de la boîte à accessoires
1. Introduire la clé dans le contacteur à
clé, puis la tourner à la position “ON”.
2. Appuyer sur le bouton de la boîte à ac-
cessoires, puis ouvrir le couvercle de
la boîte.
3. Tourner la clé sur “OFF” afin d’écono-
miser l’énergie de la batterie.
Fermeture de la boîte à accessoires
1. Abaisser le couvercle de la boîte à ac-
cessoires.
2. Retirer la clé.
ATTENTION:
FCA11800
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chaude,
particulièrement lorsque le moteur esten marche ou qu’il est chaud.
AVERTISSEMENT
FWA11421


Ne pas dépasser la charge limite de
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 208 kg(459 lb).
FAU39611
Réglage du faisceau des phares Les boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visibi-
lité ou afin d’éviter d’éblouir les automobilis-
tes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
1. Couvercle de la boîte d’accessoires
2. Boîte d’accessoires
3. Bouton de la boîte à accessoires
1. Bouton de réglage de faisceau de phare
U2D2F2F0.book Page 26 Tuesday, October 9, 2007 9:15 AM
