PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23213

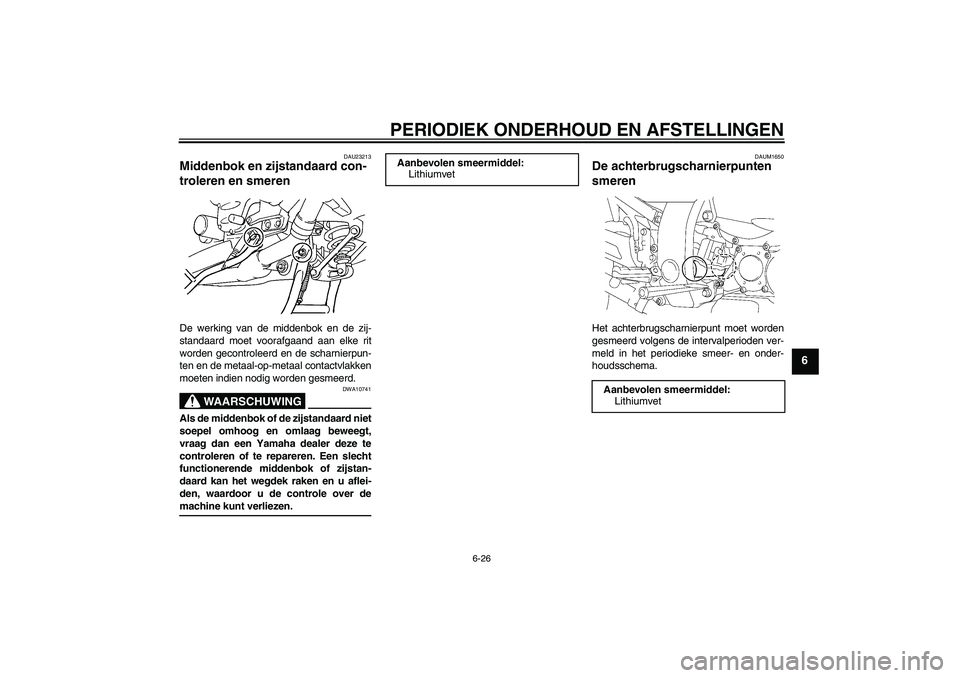

Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over demachine kunt verliezen.
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U2D2D3D0.book Page 26 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23250

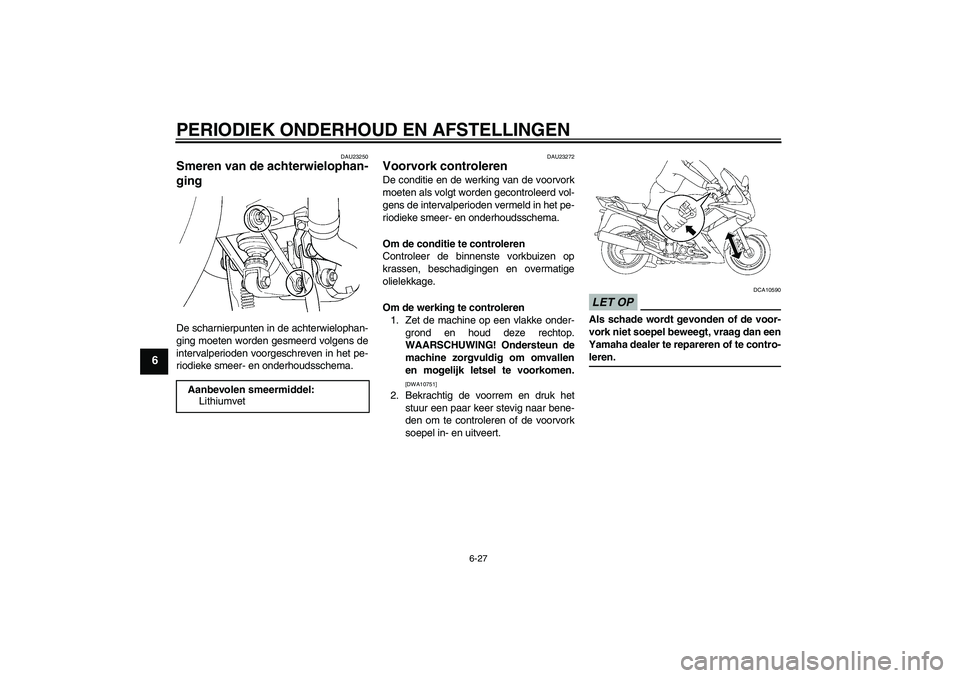

Smeren van de achterwielophan-
ging De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd volgens de
intervalperioden voorgeschreven in het pe-
riodieke smeer- en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
Aanbevolen smeermiddel:
Lithiumvet
U2D2D3D0.book Page 27 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU45511

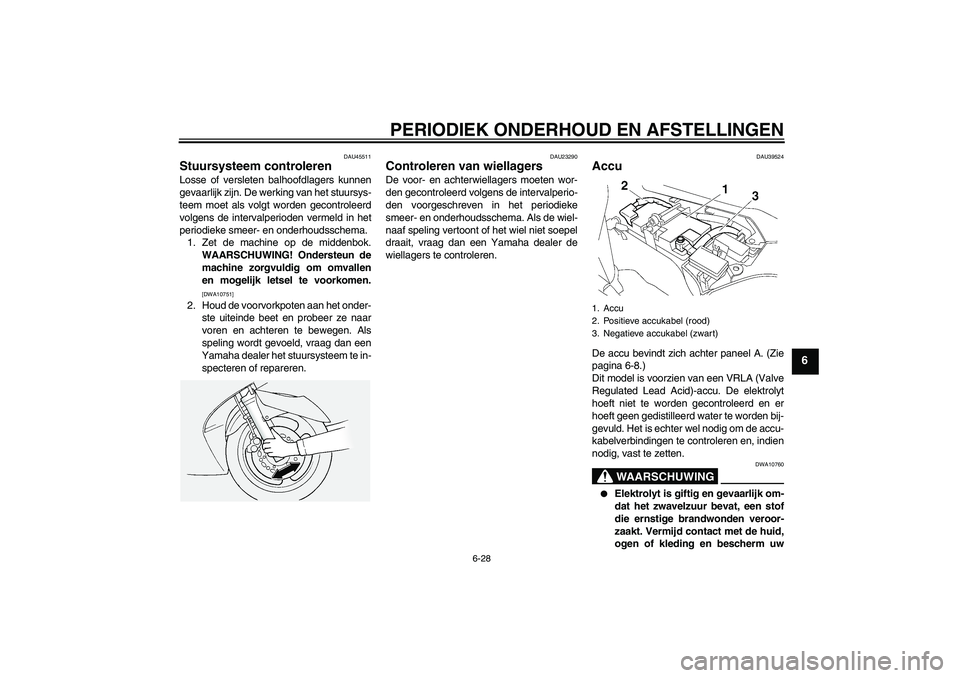

Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU39524
Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
U2D2D3D0.book Page 28 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.

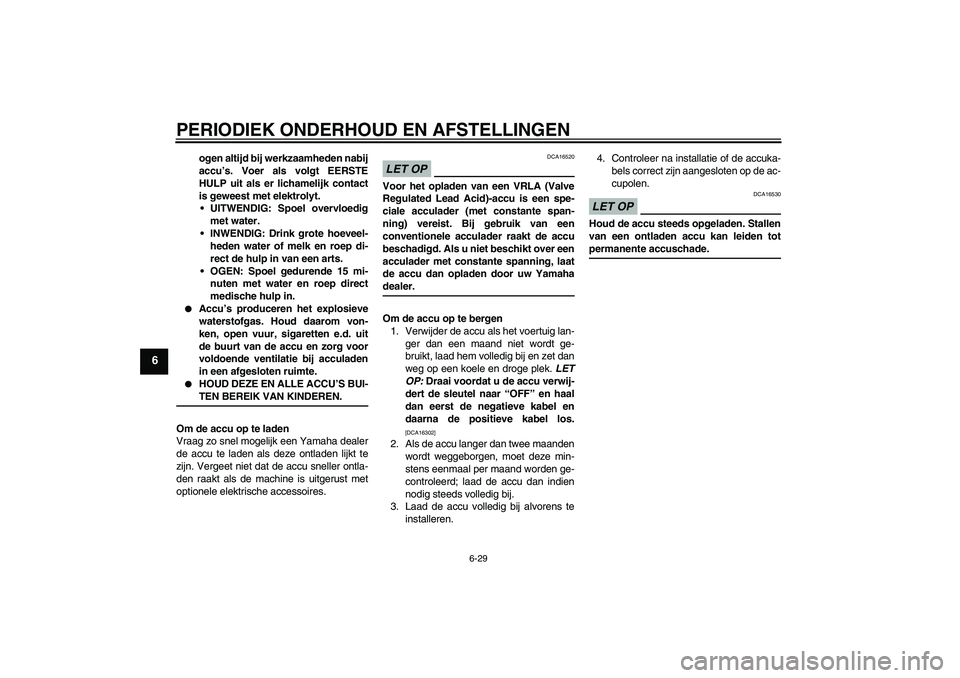

Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamahadealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
U2D2D3D0.book Page 29 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU23659

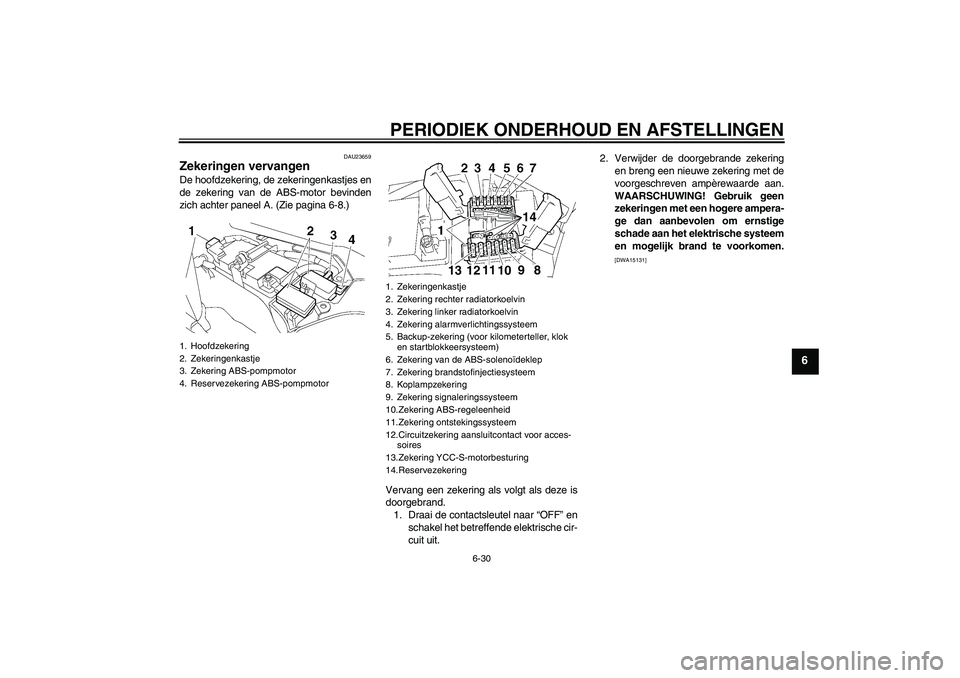

Zekeringen vervangen De hoofdzekering, de zekeringenkastjes en
de zekering van de ABS-motor bevinden
zich achter paneel A. (Zie pagina 6-8.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
1. Hoofdzekering
2. Zekeringenkastje
3. Zekering ABS-pompmotor
4. Reservezekering ABS-pompmotor
1. Zekeringenkastje
2. Zekering rechter radiatorkoelvin
3. Zekering linker radiatorkoelvin
4. Zekering alarmverlichtingssysteem
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering van de ABS-solenoïdeklep
7. Zekering brandstofinjectiesysteem
8. Koplampzekering
9. Zekering signaleringssysteem
10.Zekering ABS-regeleenheid
11.Zekering ontstekingssysteem
12.Circuitzekering aansluitcontact voor acces-
soires
13.Zekering YCC-S-motorbesturing
14.Reservezekering
20
0
2
714
8 9
10 11
12 13
U2D2D3D0.book Page 30 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU40361
Koplampgloeilamp Als een koplampgloeilamp niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.LET OP
DCA16580

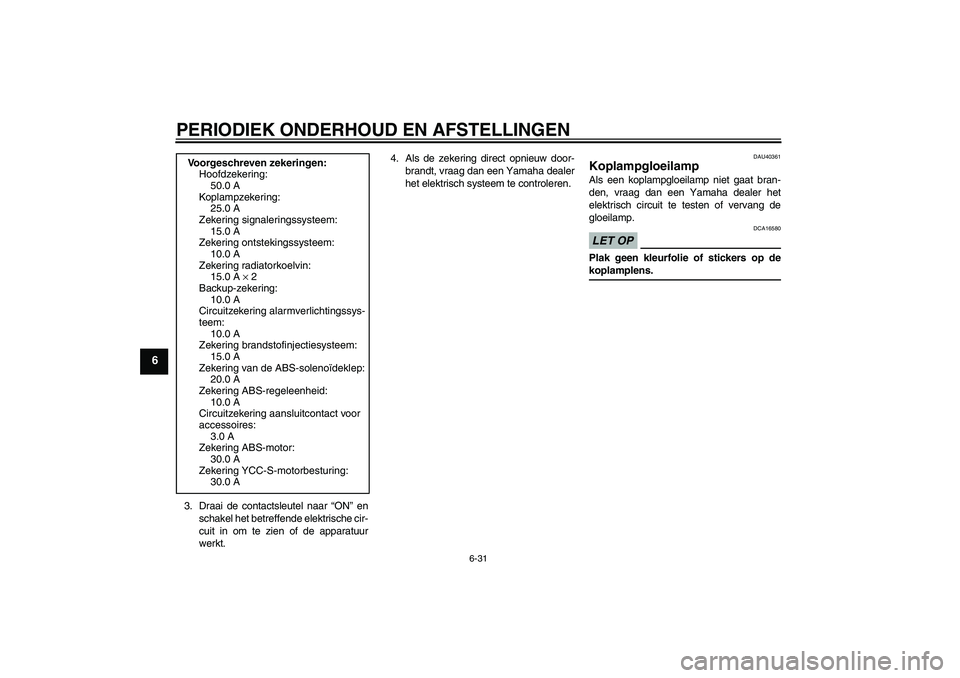

Plak geen kleurfolie of stickers op dekoplamplens. Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Backup-zekering:
10.0 A
Circuitzekering alarmverlichtingssys-
teem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Zekering ABS-regeleenheid:
10.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering ABS-motor:
30.0 A
Zekering YCC-S-motorbesturing:
30.0 A
U2D2D3D0.book Page 31 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
DAU39880

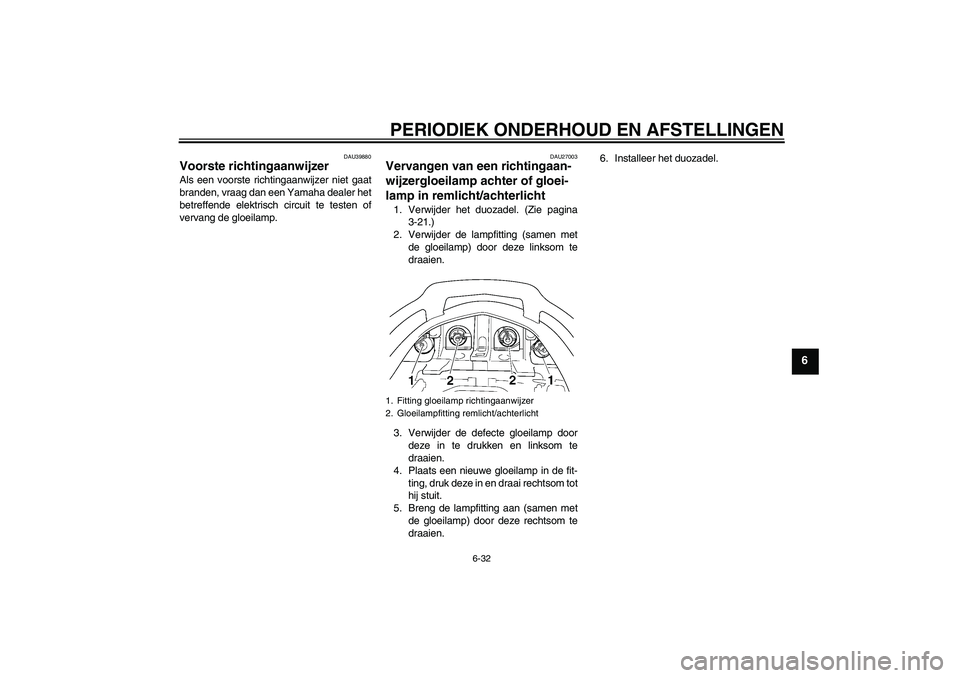

Voorste richtingaanwijzer Als een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAU27003
Vervangen van een richtingaan-
wijzergloeilamp achter of gloei-
lamp in remlicht/achterlicht 1. Verwijder het duozadel. (Zie pagina
3-21.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.6. Installeer het duozadel.1. Fitting gloeilamp richtingaanwijzer
2. Gloeilampfitting remlicht/achterlicht
U2D2D3D0.book Page 32 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU24312

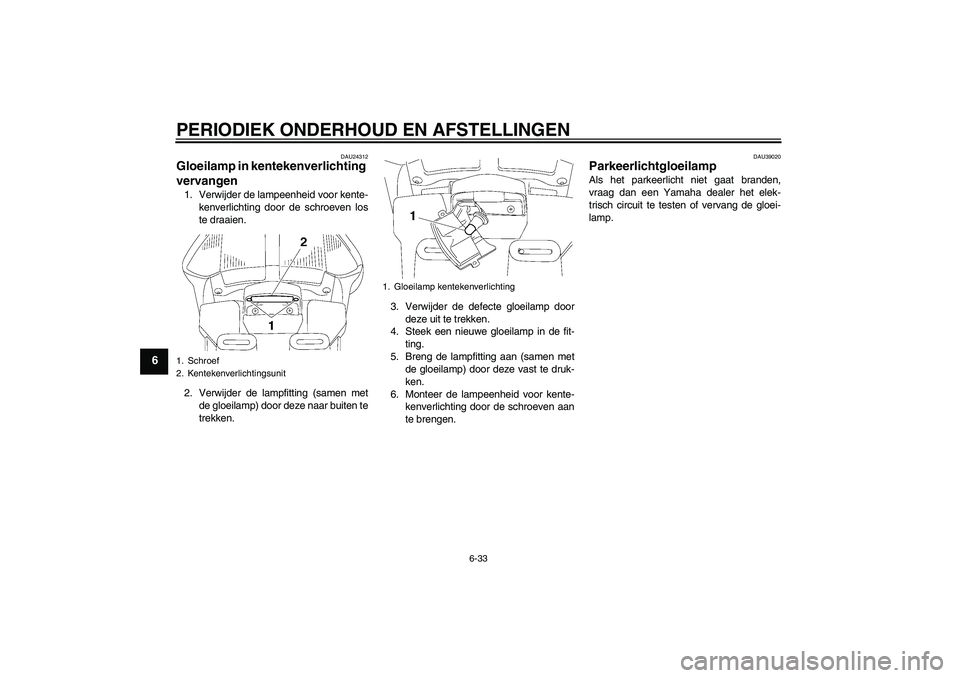

Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
DAU39020
Parkeerlichtgloeilamp Als het parkeerlicht niet gaat branden,
vraag dan een Yamaha dealer het elek-
trisch circuit te testen of vervang de gloei-
lamp.
1. Schroef
2. Kentekenverlichtingsunit
1. Gloeilamp kentekenverlichting
U2D2D3D0.book Page 33 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
DAU25871
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.

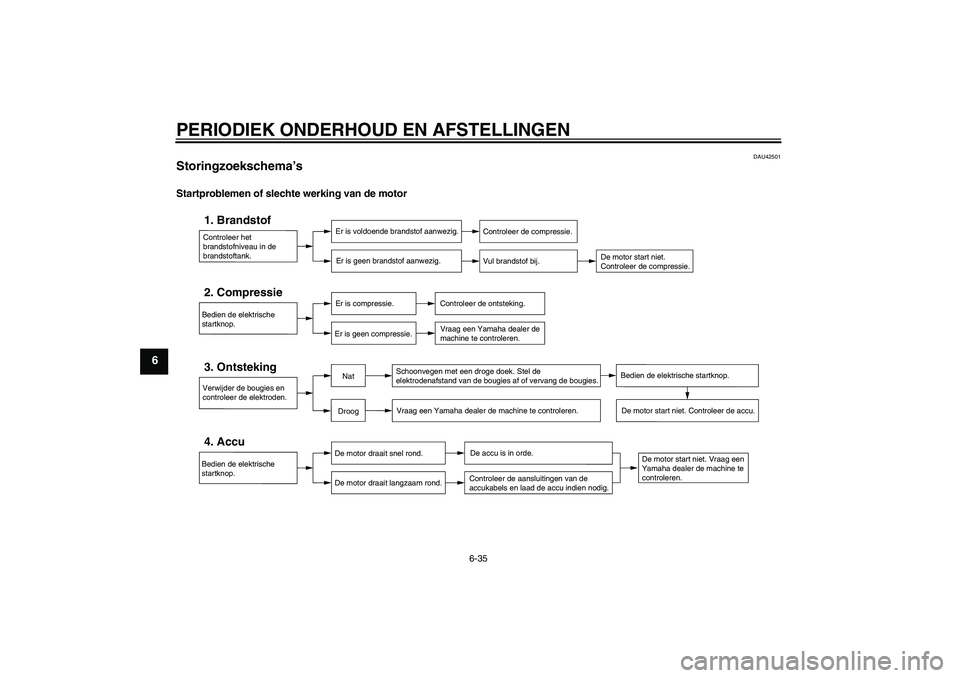

In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.
U2D2D3D0.book Page 34 Friday, September 26, 2008 9:42 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
DAU42501
Storingzoekschema’s Startproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U2D2D3D0.book Page 35 Friday, September 26, 2008 9:42 AM
