YAMAHA FJR1300AS 2009 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2009, Model line: FJR1300AS, Model: YAMAHA FJR1300AS 2009Pages: 110, PDF Size: 3.84 MB
Page 101 of 110

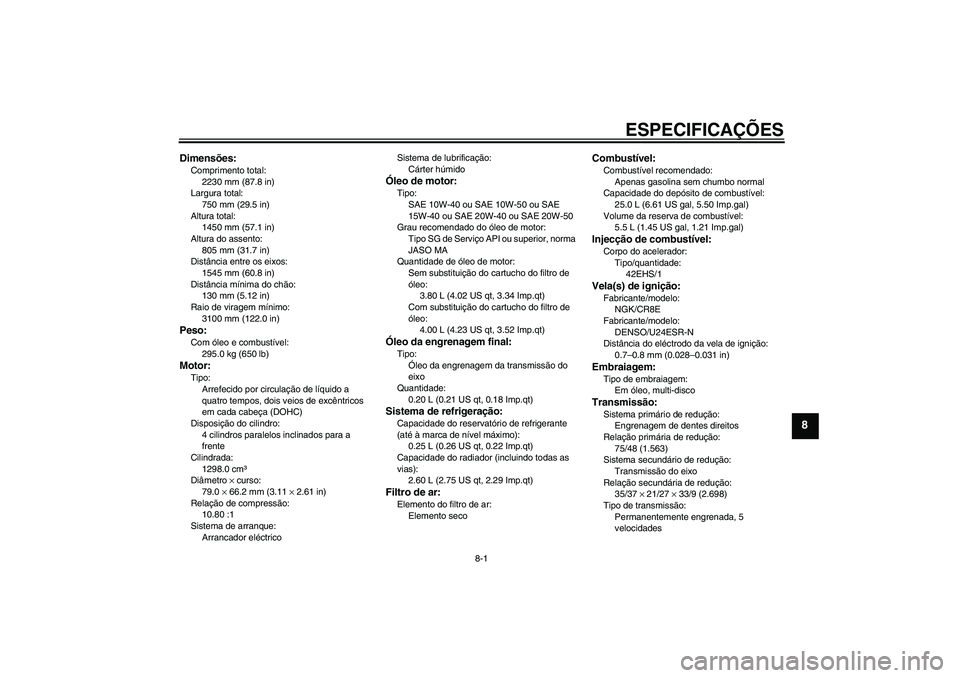

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2230 mm (87.8 in)
Largura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura do assento:
805 mm (31.7 in)
Distância entre os eixos:
1545 mm (60.8 in)
Distância mínima do chão:
130 mm (5.12 in)
Raio de viragem mínimo:
3100 mm (122.0 in)Peso:Com óleo e combustível:
295.0 kg (650 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
1298.0 cm³
Diâmetro × curso:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relação de compressão:
10.80 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE 10W-40 ou SAE 10W-50 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.00 L (4.23 US qt, 3.52 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo da engrenagem da transmissão do
eixo
Quantidade:
0.20 L (0.21 US qt, 0.18 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento seco
Combustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Volume da reserva de combustível:
5.5 L (1.45 US gal, 1.21 Imp.gal)Injecção de combustível:Corpo do acelerador:
Tipo/quantidade:
42EHS/1Vela(s) de ignição:Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
75/48 (1.563)
Sistema secundário de redução:
Transmissão do eixo
Relação secundária de redução:
35/37 × 21/27 × 33/9 (2.698)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
U2D2P3P0.book Page 1 Friday, September 26, 2008 9:16 AM
Page 102 of 110

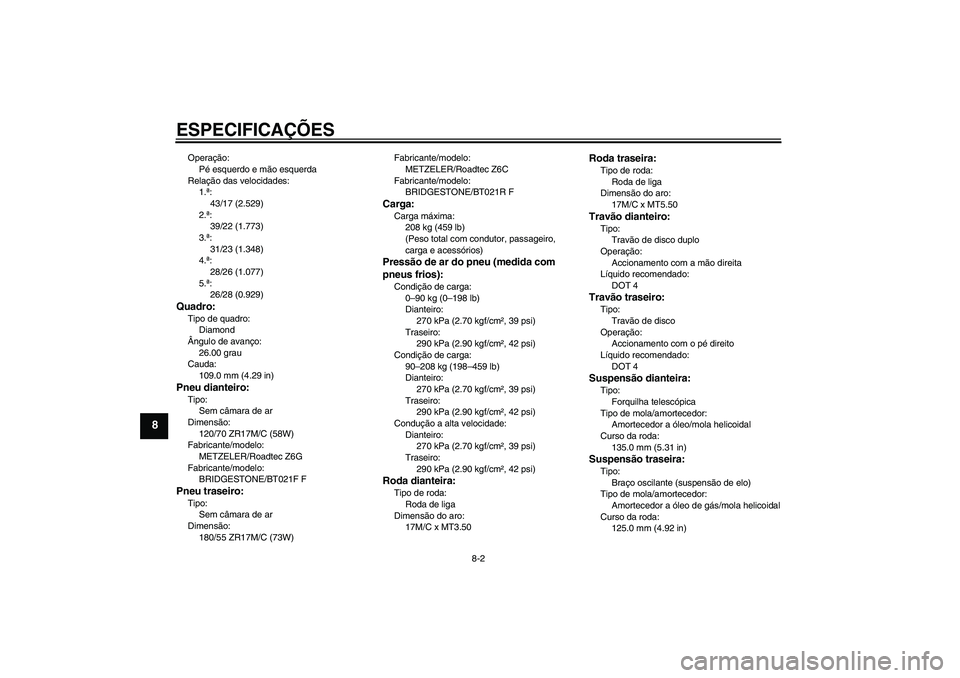

ESPECIFICAÇÕES
8-2
8
Operação:
Pé esquerdo e mão esquerda
Relação das velocidades:
1.ª:
43/17 (2.529)
2.ª:
39/22 (1.773)
3.ª:
31/23 (1.348)
4.ª:
28/26 (1.077)
5.ª:
26/28 (0.929)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
26.00 grau
Cauda:
109.0 mm (4.29 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
Fabricante/modelo:
BRIDGESTONE/BT021F FPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)Fabricante/modelo:
METZELER/Roadtec Z6C
Fabricante/modelo:
BRIDGESTONE/BT021R F
Carga:Carga máxima:
208 kg (459 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
270 kPa (2.70 kgf/cm², 39 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
90–208 kg (198–459 lb)
Dianteiro:
270 kPa (2.70 kgf/cm², 39 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
270 kPa (2.70 kgf/cm², 39 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50
Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
125.0 mm (4.92 in)
U2D2P3P0.book Page 2 Friday, September 26, 2008 9:16 AM
Page 103 of 110

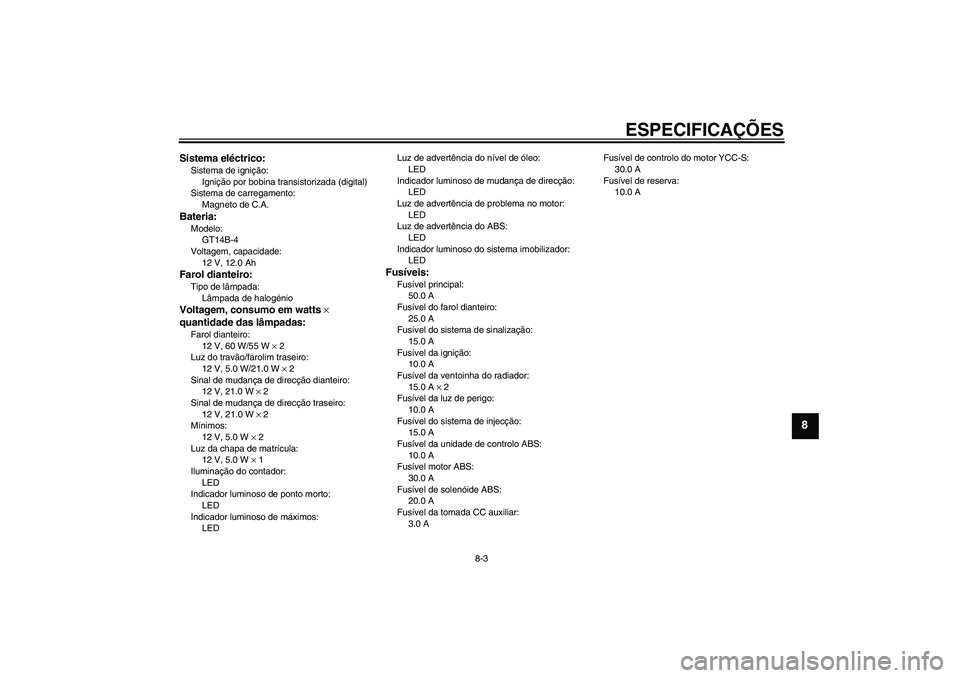

ESPECIFICAÇÕES
8-3
8
Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LEDLuz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
10.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
20.0 A
Fusível da tomada CC auxiliar:
3.0 AFusível de controlo do motor YCC-S:
30.0 A
Fusível de reserva:
10.0 A
U2D2P3P0.book Page 3 Friday, September 26, 2008 9:16 AM
Page 104 of 110

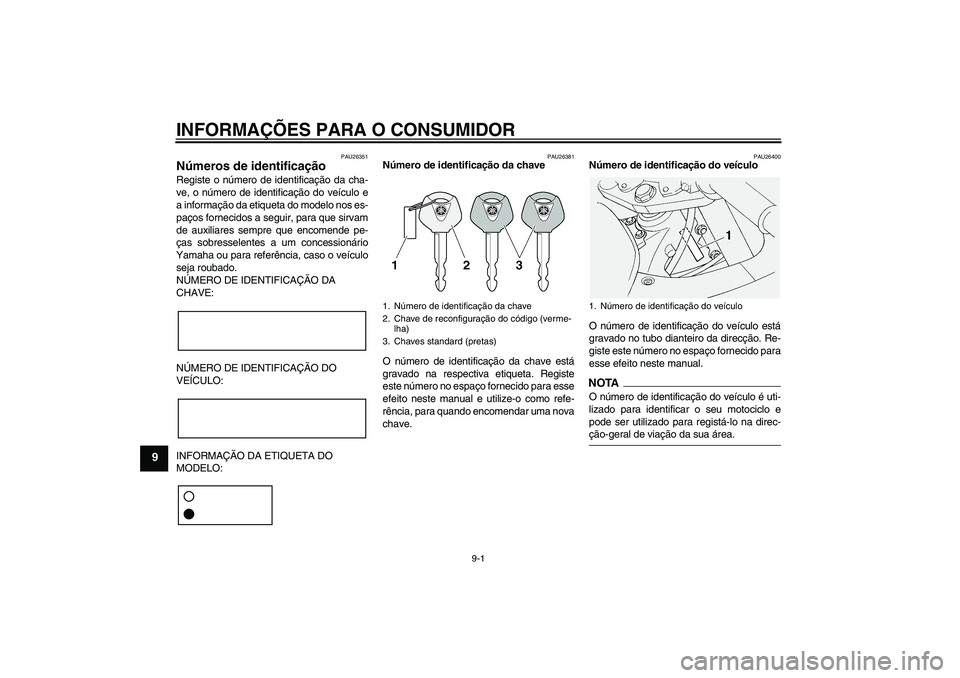

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U2D2P3P0.book Page 1 Friday, September 26, 2008 9:16 AM
Page 105 of 110
INFORMAÇÕES PARA O CONSUMIDOR
9-2
9

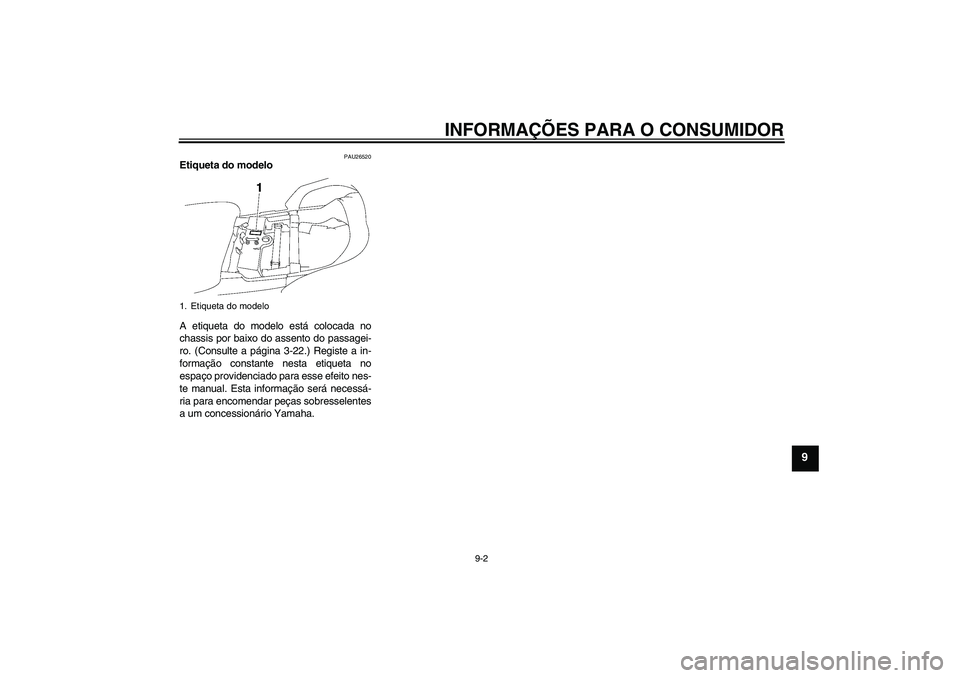

PAU26520
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-22.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.1. Etiqueta do modelo
U2D2P3P0.book Page 2 Friday, September 26, 2008 9:16 AM
Page 106 of 110

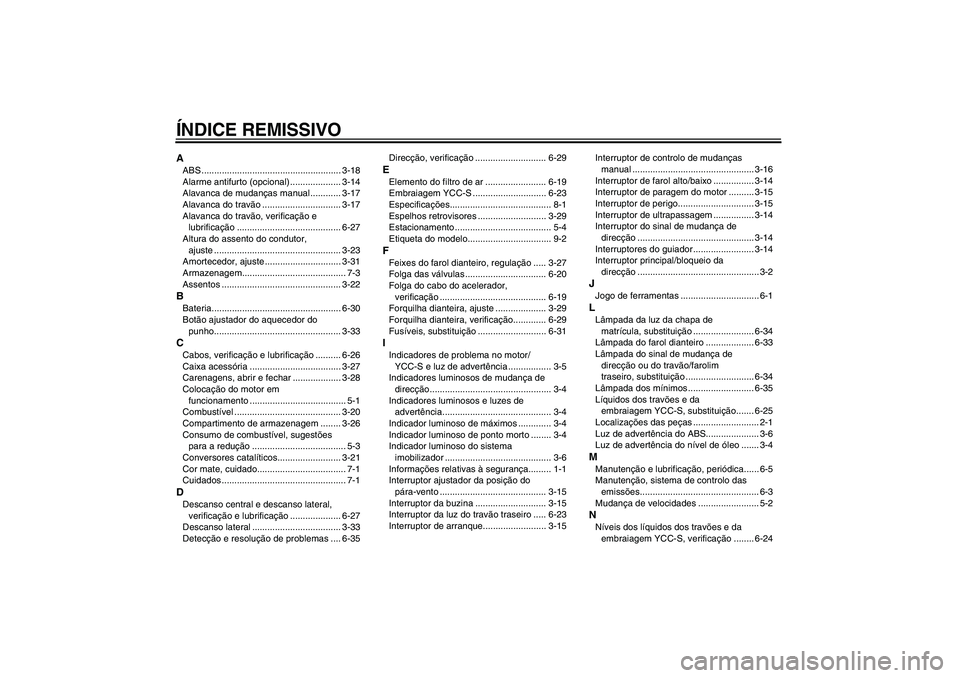

ÍNDICE REMISSIVOAABS ....................................................... 3-18
Alarme antifurto (opcional) .................... 3-14
Alavanca de mudanças manual ............ 3-17
Alavanca do travão ............................... 3-17
Alavanca do travão, verificação e
lubrificação ......................................... 6-27
Altura do assento do condutor,
ajuste .................................................. 3-23
Amortecedor, ajuste .............................. 3-31
Armazenagem......................................... 7-3
Assentos ............................................... 3-22BBateria................................................... 6-30
Botão ajustador do aquecedor do
punho.................................................. 3-33CCabos, verificação e lubrificação .......... 6-26
Caixa acessória .................................... 3-27
Carenagens, abrir e fechar ................... 3-28
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-20
Compartimento de armazenagem ........ 3-26
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos......................... 3-21
Cor mate, cuidado................................... 7-1
Cuidados ................................................. 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-27
Descanso lateral ................................... 3-33
Detecção e resolução de problemas .... 6-35Direcção, verificação ............................ 6-29
EElemento do filtro de ar ........................ 6-19
Embraiagem YCC-S ............................. 6-23
Especificações........................................ 8-1
Espelhos retrovisores ........................... 3-29
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-2FFeixes do farol dianteiro, regulação ..... 3-27
Folga das válvulas ................................ 6-20
Folga do cabo do acelerador,
verificação .......................................... 6-19
Forquilha dianteira, ajuste .................... 3-29
Forquilha dianteira, verificação............. 6-29
Fusíveis, substituição ........................... 6-31IIndicadores de problema no motor/
YCC-S e luz de advertência ................. 3-5
Indicadores luminosos de mudança de
direcção................................................ 3-4
Indicadores luminosos e luzes de
advertência........................................... 3-4
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-6
Informações relativas à segurança......... 1-1
Interruptor ajustador da posição do
pára-vento .......................................... 3-15
Interruptor da buzina ............................ 3-15
Interruptor da luz do travão traseiro ..... 6-23
Interruptor de arranque......................... 3-15Interruptor de controlo de mudanças
manual ................................................ 3-16
Interruptor de farol alto/baixo ................ 3-14
Interruptor de paragem do motor .......... 3-15
Interruptor de perigo.............................. 3-15
Interruptor de ultrapassagem ................ 3-14
Interruptor do sinal de mudança de
direcção .............................................. 3-14
Interruptores do guiador ........................ 3-14
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-34
Lâmpada do farol dianteiro ................... 6-33
Lâmpada do sinal de mudança de
direcção ou do travão/farolim
traseiro, substituição ........................... 6-34
Lâmpada dos mínimos .......................... 6-35
Líquidos dos travões e da
embraiagem YCC-S, substituição....... 6-25
Localizações das peças .......................... 2-1
Luz de advertência do ABS..................... 3-6
Luz de advertência do nível de óleo ....... 3-4MManutenção e lubrificação, periódica...... 6-5
Manutenção, sistema de controlo das
emissões............................................... 6-3
Mudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e da
embraiagem YCC-S, verificação ........ 6-24
U2D2P3P0.book Page 1 Friday, September 26, 2008 9:16 AM
Page 107 of 110

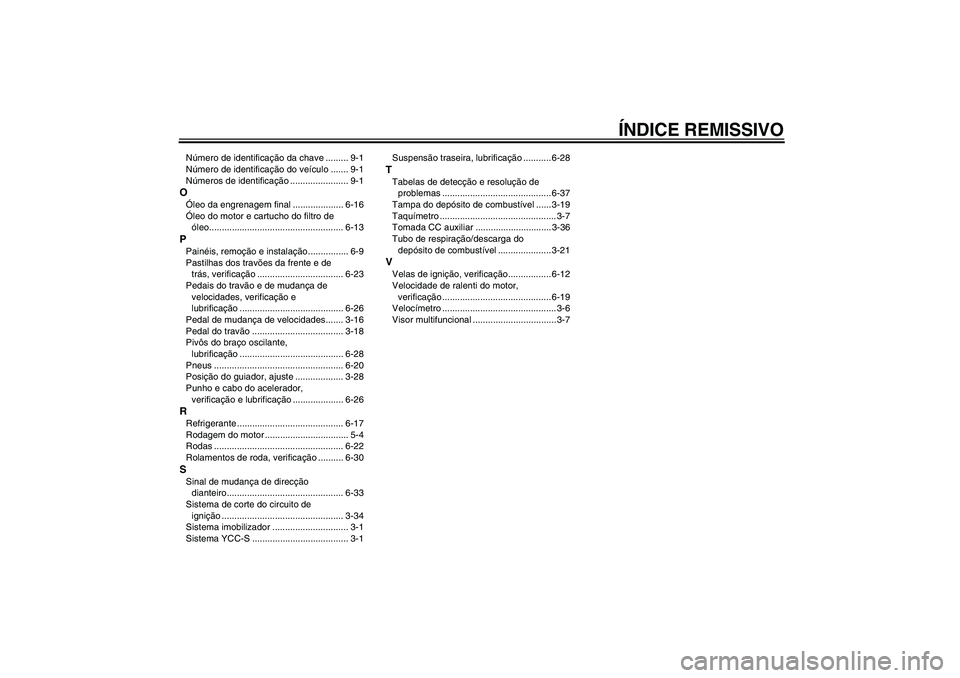

ÍNDICE REMISSIVO
Número de identificação da chave ......... 9-1
Número de identificação do veículo ....... 9-1
Números de identificação ....................... 9-1OÓleo da engrenagem final .................... 6-16
Óleo do motor e cartucho do filtro de
óleo..................................................... 6-13PPainéis, remoção e instalação................ 6-9
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-23
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-26
Pedal de mudança de velocidades....... 3-16
Pedal do travão .................................... 3-18
Pivôs do braço oscilante,
lubrificação ......................................... 6-28
Pneus ................................................... 6-20
Posição do guiador, ajuste ................... 3-28
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-26RRefrigerante .......................................... 6-17
Rodagem do motor ................................. 5-4
Rodas ................................................... 6-22
Rolamentos de roda, verificação .......... 6-30SSinal de mudança de direcção
dianteiro.............................................. 6-33
Sistema de corte do circuito de
ignição ................................................ 3-34
Sistema imobilizador .............................. 3-1
Sistema YCC-S ...................................... 3-1Suspensão traseira, lubrificação ........... 6-28
TTabelas de detecção e resolução de
problemas ........................................... 6-37
Tampa do depósito de combustível ......3-19
Taquímetro .............................................. 3-7
Tomada CC auxiliar .............................. 3-36
Tubo de respiração/descarga do
depósito de combustível ..................... 3-21VVelas de ignição, verificação................. 6-12
Velocidade de ralenti do motor,
verificação ........................................... 6-19
Velocímetro ............................................. 3-6
Visor multifuncional ................................. 3-7
U2D2P3P0.book Page 2 Friday, September 26, 2008 9:16 AM
Page 108 of 110
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 109 of 110
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 110 of 110
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.10
DIC183
