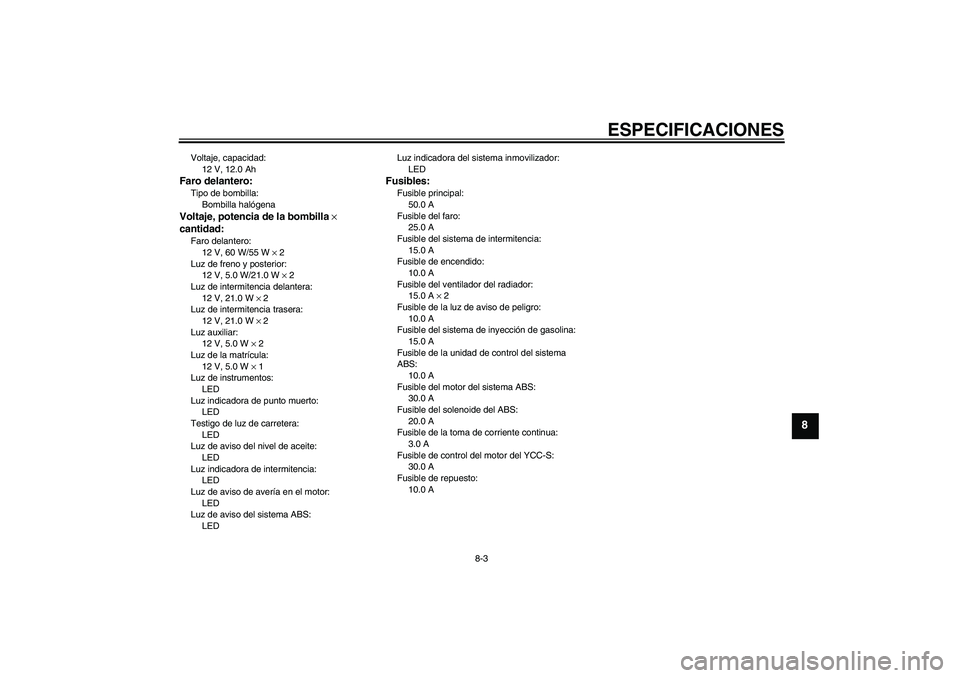

ESPECIFICACIONES
8-3
8
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LEDLuz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de la toma de corriente continua:
3.0 A
Fusible de control del motor del YCC-S:
30.0 A
Fusible de repuesto:
10.0 A
U2D2S3S0.book Page 3 Friday, September 26, 2008 9:21 AM
Page 102 of 108
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

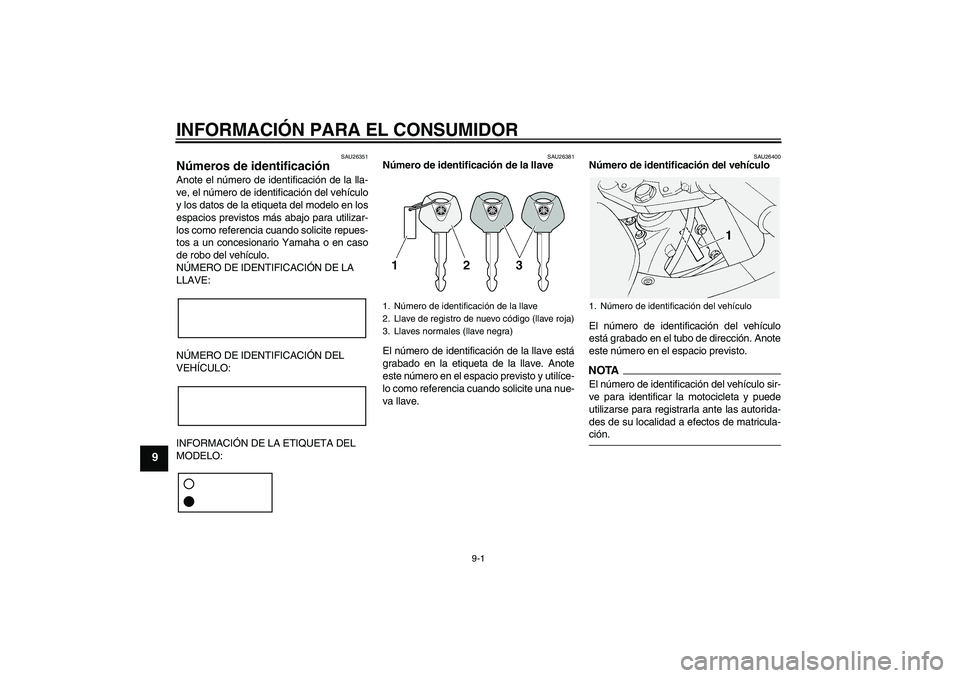

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U2D2S3S0.book Page 1 Friday, September 26, 2008 9:21 AM
Page 103 of 108
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26520

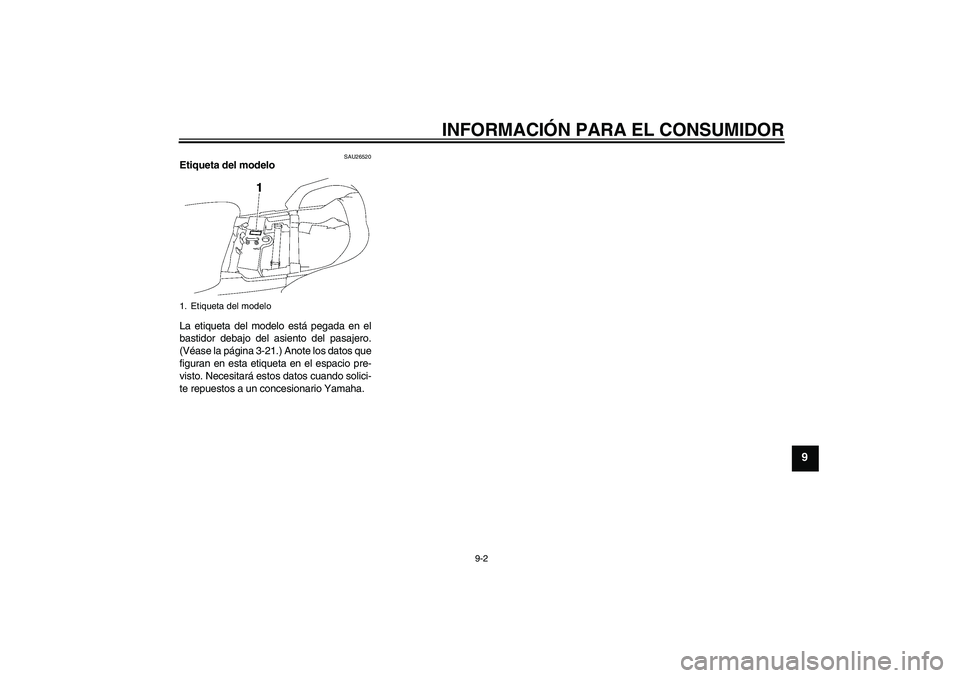

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-21.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modelo
U2D2S3S0.book Page 2 Friday, September 26, 2008 9:21 AM
Page 104 of 108

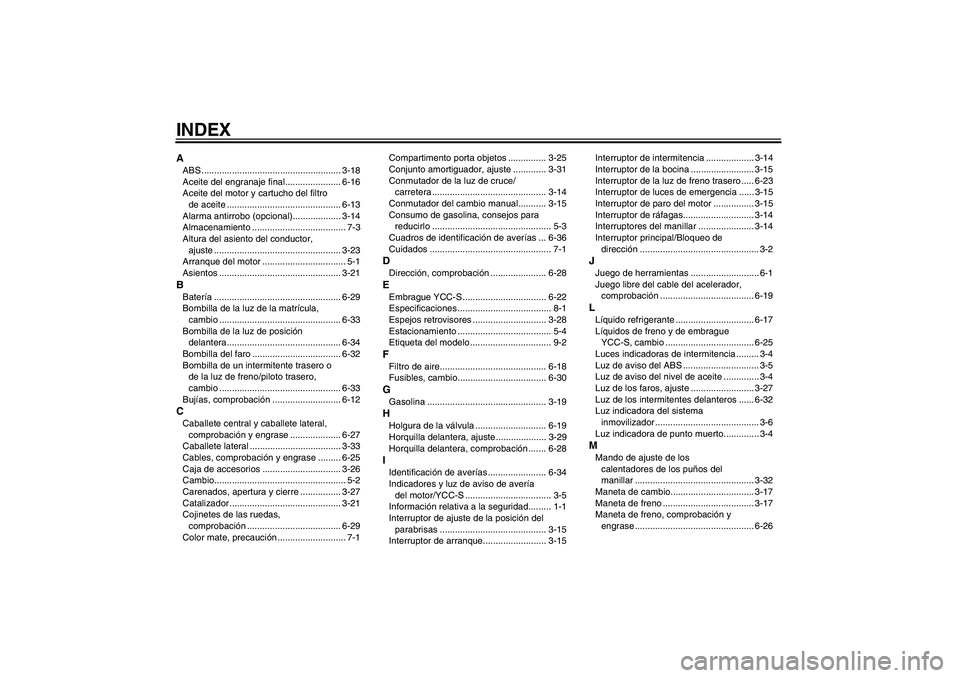

INDEXAABS ....................................................... 3-18
Aceite del engranaje final...................... 6-16
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-13
Alarma antirrobo (opcional)................... 3-14
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-23
Arranque del motor ................................. 5-1
Asientos ................................................ 3-21BBatería .................................................. 6-29
Bombilla de la luz de la matrícula,
cambio ................................................ 6-33
Bombilla de la luz de posición
delantera............................................. 6-34
Bombilla del faro ................................... 6-32
Bombilla de un intermitente trasero o
de la luz de freno/piloto trasero,
cambio ................................................ 6-33
Bujías, comprobación ........................... 6-12CCaballete central y caballete lateral,
comprobación y engrase .................... 6-27
Caballete lateral .................................... 3-33
Cables, comprobación y engrase ......... 6-25
Caja de accesorios ............................... 3-26
Cambio.................................................... 5-2
Carenados, apertura y cierre ................ 3-27
Catalizador ............................................ 3-21
Cojinetes de las ruedas,
comprobación ..................................... 6-29
Color mate, precaución ........................... 7-1Compartimento porta objetos ............... 3-25
Conjunto amortiguador, ajuste ............. 3-31
Conmutador de la luz de cruce/
carretera ............................................. 3-14
Conmutador del cambio manual........... 3-15
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-36
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-28EEmbrague YCC-S ................................. 6-22
Especificaciones ..................................... 8-1
Espejos retrovisores ............................. 3-28
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire.......................................... 6-18
Fusibles, cambio................................... 6-30GGasolina ............................................... 3-19HHolgura de la válvula ............................ 6-19
Horquilla delantera, ajuste .................... 3-29
Horquilla delantera, comprobación ....... 6-28IIdentificación de averías ....................... 6-34
Indicadores y luz de aviso de avería
del motor/YCC-S .................................. 3-5
Información relativa a la seguridad......... 1-1
Interruptor de ajuste de la posición del
parabrisas .......................................... 3-15
Interruptor de arranque......................... 3-15Interruptor de intermitencia ................... 3-14
Interruptor de la bocina ......................... 3-15
Interruptor de la luz de freno trasero ..... 6-23
Interruptor de luces de emergencia ...... 3-15
Interruptor de paro del motor ................ 3-15
Interruptor de ráfagas............................ 3-14
Interruptores del manillar ...................... 3-14
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego libre del cable del acelerador,
comprobación ..................................... 6-19LLíquido refrigerante ............................... 6-17
Líquidos de freno y de embrague
YCC-S, cambio ................................... 6-25
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso del ABS .............................. 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de los faros, ajuste ......................... 3-27
Luz de los intermitentes delanteros ...... 6-32
Luz indicadora del sistema
inmovilizador ......................................... 3-6
Luz indicadora de punto muerto.............. 3-4MMando de ajuste de los
calentadores de los puños del
manillar ............................................... 3-32
Maneta de cambio................................. 3-17
Maneta de freno .................................... 3-17
Maneta de freno, comprobación y
engrase ............................................... 6-26
U2D2S3S0.book Page 1 Friday, September 26, 2008 9:21 AM
Page 105 of 108
INDEX

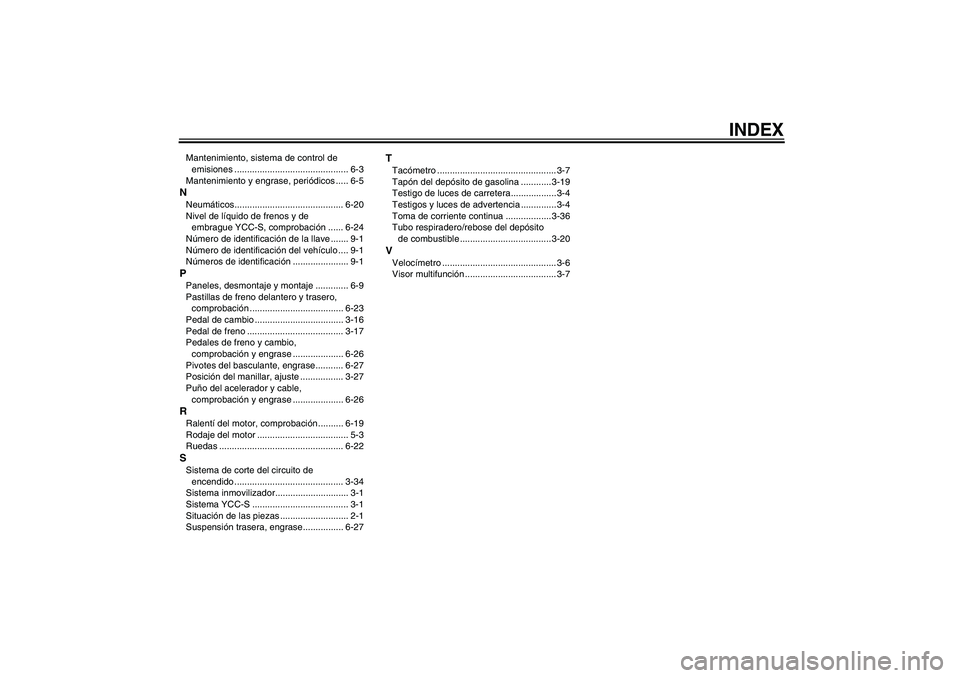

Mantenimiento, sistema de control de
