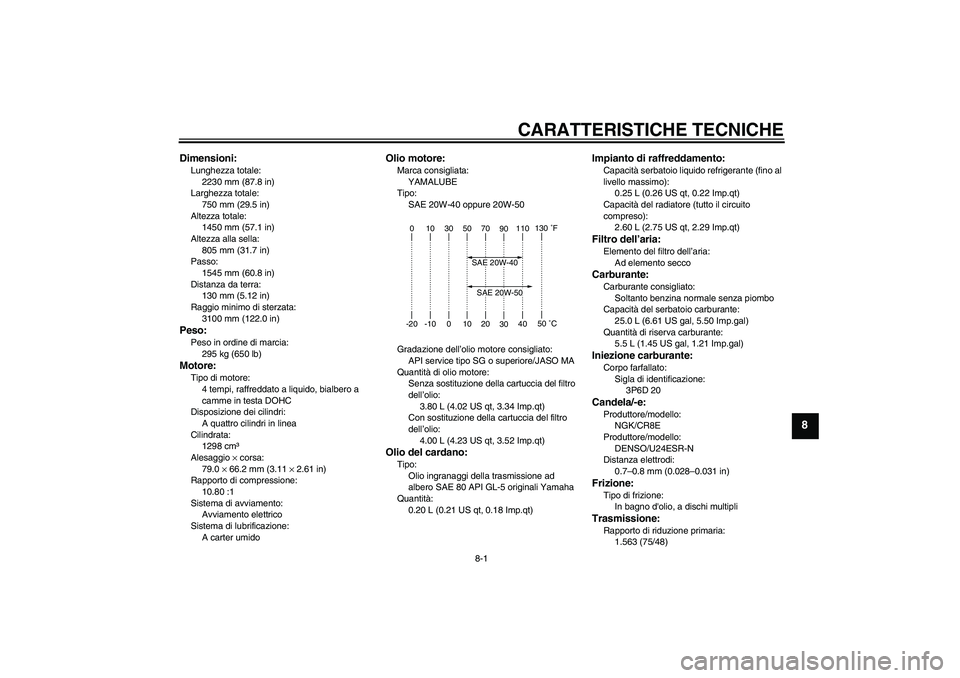

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1450 mm (57.1 in)
Altezza alla sella:
805 mm (31.7 in)
Passo:
1545 mm (60.8 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3100 mm (122.0 in)Peso:Peso in ordine di marcia:
295 kg (650 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata:
1298 cm³
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)Olio del cardano:Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80 API GL-5 originali Yamaha
Quantità:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantità di riserva carburante:
5.5 L (1.45 US gal, 1.21 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
3P6D 20Candela/-e:Produttore/modello:
NGK/CR8E
Produttore/modello:
DENSO/U24ESR-N
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.563 (75/48)
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1DAH1H0.book Page 1 Wednesday, August 25, 2010 9:05 AM

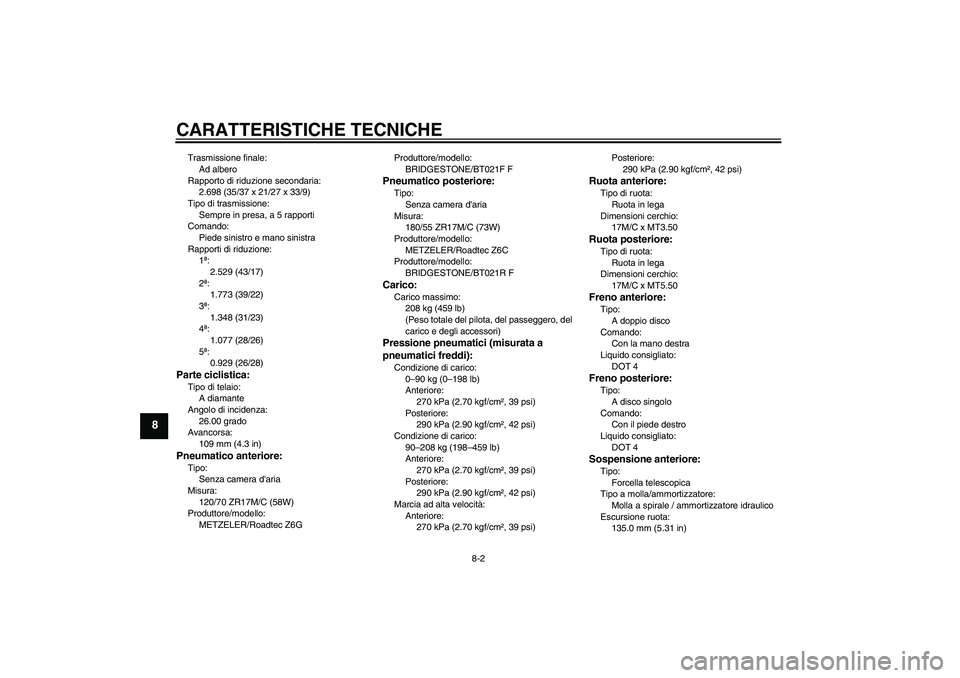

CARATTERISTICHE TECNICHE
8-2
8
Trasmissione finale:
Ad albero
Rapporto di riduzione secondaria:
2.698 (35/37 x 21/27 x 33/9)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Piede sinistro e mano sinistra
Rapporti di riduzione:
1ª:
2.529 (43/17)
2ª:
1.773 (39/22)
3ª:
1.348 (31/23)
4ª:
1.077 (28/26)
5ª:
0.929 (26/28)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
26.00 grado
Avancorsa:
109 mm (4.3 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/Roadtec Z6GProduttore/modello:
BRIDGESTONE/BT021F F
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/Roadtec Z6C
Produttore/modello:
BRIDGESTONE/BT021R FCarico:Carico massimo:
208 kg (459 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
90–208 kg (198–459 lb)
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
135.0 mm (5.31 in)
U1DAH1H0.book Page 2 Wednesday, August 25, 2010 9:05 AM

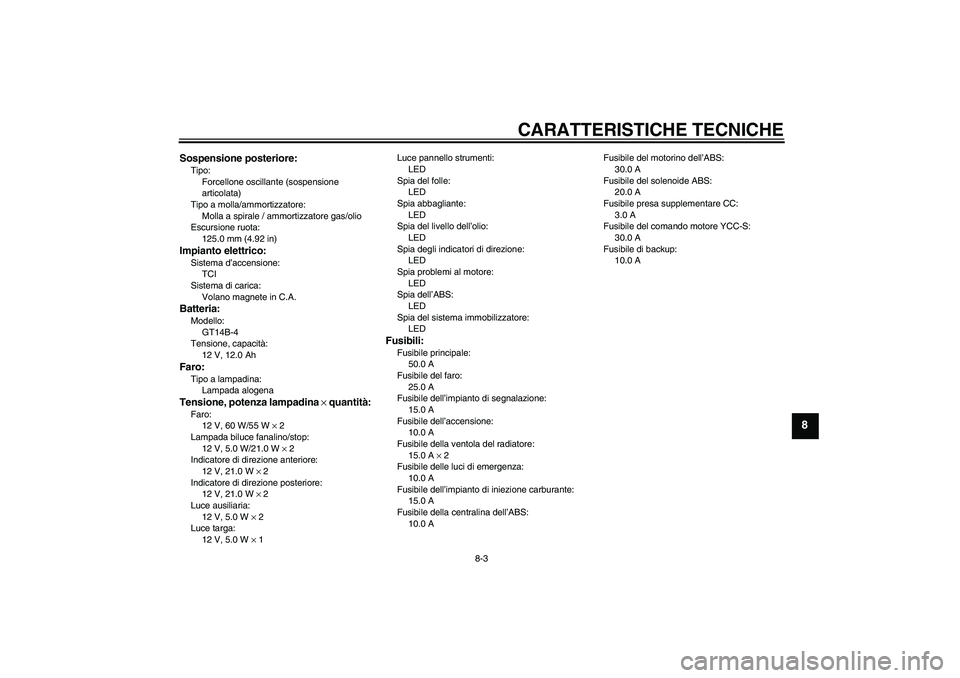

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125.0 mm (4.92 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
10.0 AFusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile del comando motore YCC-S:
30.0 A
Fusibile di backup:
10.0 A
U1DAH1H0.book Page 3 Wednesday, August 25, 2010 9:05 AM

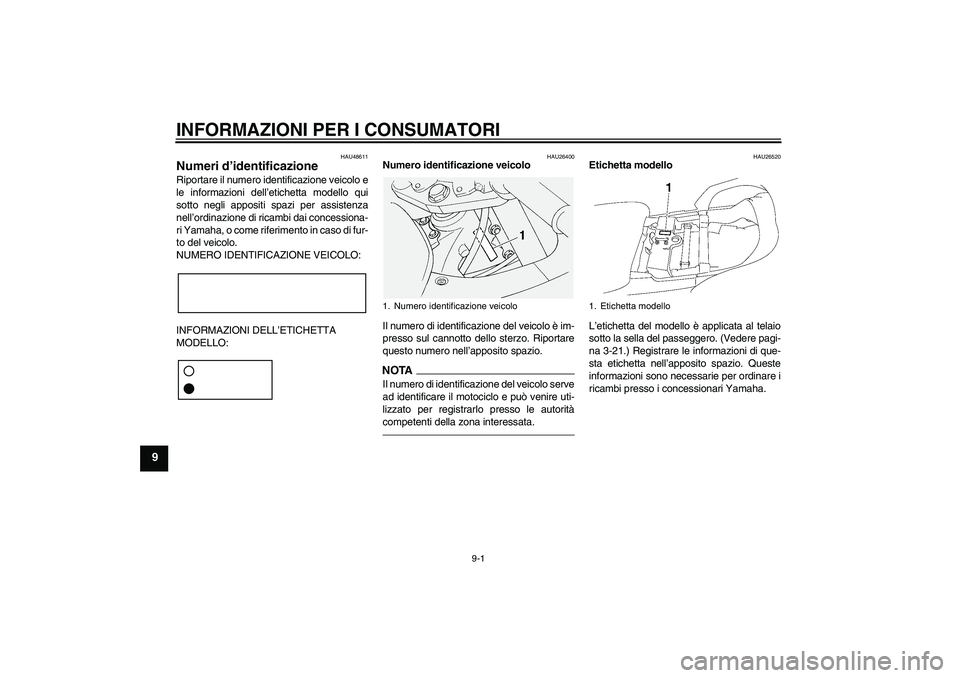

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48611
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-21.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U1DAH1H0.book Page 1 Wednesday, August 25, 2010 9:05 AM

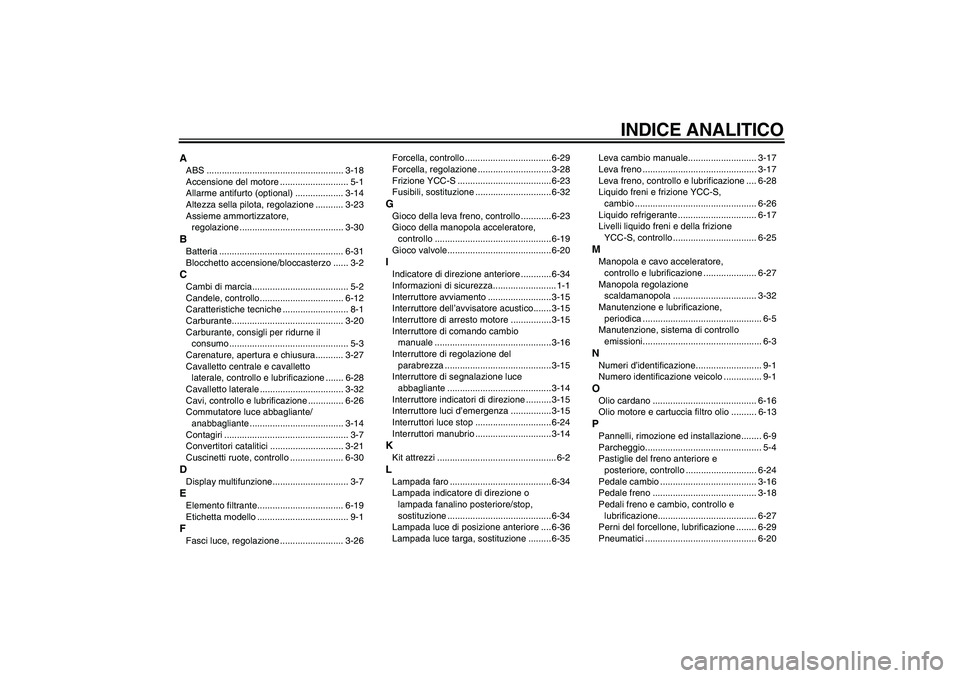

INDICE ANALITICO
AABS ...................................................... 3-18
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-14
Altezza sella pilota, regolazione ........... 3-23
Assieme ammortizzatore,
regolazione ......................................... 3-30BBatteria ................................................. 6-31
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-12
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-20
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature, apertura e chiusura........... 3-27
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-28
Cavalletto laterale ................................. 3-32
Cavi, controllo e lubrificazione .............. 6-26
Commutatore luce abbagliante/
anabbagliante ..................................... 3-14
Contagiri ................................................. 3-7
Convertitori catalitici ............................. 3-21
Cuscinetti ruote, controllo ..................... 6-30DDisplay multifunzione.............................. 3-7EElemento filtrante.................................. 6-19
Etichetta modello .................................... 9-1FFasci luce, regolazione ......................... 3-26Forcella, controllo .................................. 6-29
Forcella, regolazione ............................. 3-28
Frizione YCC-S ..................................... 6-23
Fusibili, sostituzione .............................. 6-32
GGioco della leva freno, controllo ............ 6-23
Gioco della manopola acceleratore,
controllo .............................................. 6-19
Gioco valvole......................................... 6-20IIndicatore di direzione anteriore ............ 6-34
Informazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-15
Interruttore dell’avvisatore acustico....... 3-15
Interruttore di arresto motore ................3-15
Interruttore di comando cambio
manuale .............................................. 3-16
Interruttore di regolazione del
parabrezza .......................................... 3-15
Interruttore di segnalazione luce
abbagliante ......................................... 3-14
Interruttore indicatori di direzione .......... 3-15
Interruttore luci d’emergenza ................ 3-15
Interruttori luce stop .............................. 6-24
Interruttori manubrio .............................. 3-14KKit attrezzi ............................................... 6-2LLampada faro ........................................ 6-34
Lampada indicatore di direzione o
lampada fanalino posteriore/stop,
sostituzione ......................................... 6-34
Lampada luce di posizione anteriore .... 6-36
Lampada luce targa, sostituzione ......... 6-35Leva cambio manuale........................... 3-17
Leva freno ............................................. 3-17
Leva freno, controllo e lubrificazione .... 6-28
Liquido freni e frizione YCC-S,
cambio ................................................ 6-26
Liquido refrigerante ............................... 6-17
Livelli liquido freni e della frizione
YCC-S, controllo ................................. 6-25
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-27
Manopola regolazione
scaldamanopola ................................. 3-32
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo
emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano ......................................... 6-16
Olio motore e cartuccia filtro olio .......... 6-13PPannelli, rimozione ed installazione........ 6-9
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-24
Pedale cambio ...................................... 3-16
Pedale freno ......................................... 3-18
Pedali freno e cambio, controllo e
lubrificazione....................................... 6-27
Perni del forcellone, lubrificazione ........ 6-29
Pneumatici ............................................ 6-20
U1DAH1H0.book Page 1 Wednesday, August 25, 2010 9:05 AM

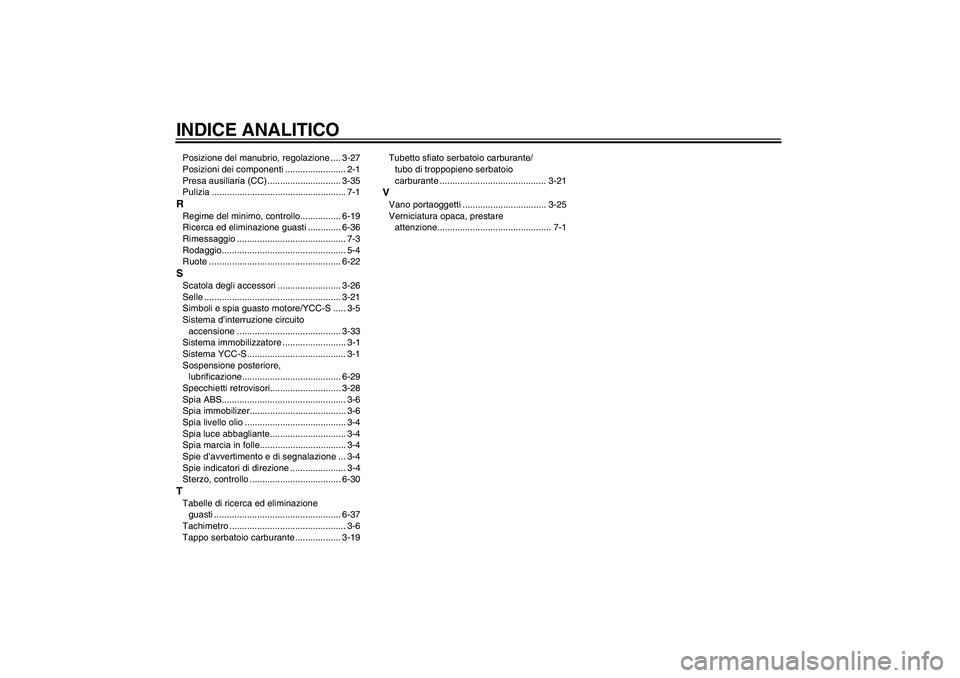

INDICE ANALITICOPosizione del manubrio, regolazione .... 3-27
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................. 3-35
Pulizia ..................................................... 7-1RRegime del minimo, controllo................ 6-19
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
Rodaggio................................................. 5-4
Ruote .................................................... 6-22SScatola degli accessori ......................... 3-26
Selle ...................................................... 3-21
Simboli e spia guasto motore/YCC-S ..... 3-5
Sistema d’interruzione circuito
accensione ......................................... 3-33
Sistema immobilizzatore ......................... 3-1
Sistema YCC-S ....................................... 3-1
Sospensione posteriore,
lubrificazione....................................... 6-29
Specchietti retrovisori............................ 3-28
Spia ABS................................................. 3-6
Spia immobilizer...................................... 3-6
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spie d’avvertimento e di segnalazione ... 3-4
Spie indicatori di direzione ...................... 3-4
Sterzo, controllo .................................... 6-30TTabelle di ricerca ed eliminazione
guasti .................................................. 6-37
Tachimetro .............................................. 3-6
Tappo serbatoio carburante .................. 3-19Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-21
VVano portaoggetti ................................. 3-25
Verniciatura opaca, prestare
attenzione............................................. 7-1
U1DAH1H0.book Page 2 Wednesday, August 25, 2010 9:05 AM

U1DAH1H0.book Page 3 Wednesday, August 25, 2010 9:05 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.09-0.3×1 CR
(H)
DIC183
