YAMAHA FJR1300AS 2013 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
DAU26243
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsys-
teem zijn afgekoeld alvorens de motorfiets
af te dekken.LET OP
DCA10810
●
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
●
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk. 2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk bougiegat.
c. Breng de bougiedoppen aan op de bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
e. Haal de bougiedoppen los van de bougies en breng dan de bougies
en de bougiedoppen weer aan. 4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri- geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-30 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw mo torfiets stalt.
U1MDD0D0.book Page 4 Monday, February 18, 2013 10:45 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:2230 mm (87.8 in)
Totale breedte: 750 mm (29.5 in)
Totale hoogte:
1325/1455 mm (52.2/57.3 in)
Zadelhoogte: 805/825 mm (31.7/32.5 in)
Wielbasis: 1545 mm (60.8 in)
Grondspeling:
123 mm (4.84 in)
Kleinste draaicirkel: 3200 mm (126.0 in)Gewicht:Rijklaar gewicht:
296 kg (653 lb)Motor:Type motor:Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 4-cilinder lijnmotor
Slagvolume: 1298 cm³
Boring  slag:
79.0  66.2 mm (3.11  2.61 in)
Compressieverhouding: 10.80 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: SAE 10W-40, 10W-50, 15W-40, 20W-40 of
20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)Cardanolie:Type:Originele Yamaha ca rdanolie SAE 80W-90
API GL-5
Hoeveelheid: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Koelsysteem:Inhoud koelvloeistofres ervoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusi ef alle leidingen):
2.60 L (2.75 US qt, 2.29 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Hoeveelheid reservebrandstof: 5.5 L (1.45 US gal, 1.21 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie: 1MC1 00Bougie(s):Fabrikant/model:NGK/CPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:1.563 (75/48)
Eindoverbrenging: As
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MDD0D0.book Page 1 Monday, February 18, 2013 10:45 AM

SPECIFICATIES
8-2
8
Secundaire reductieverhouding:2.698 (35/37 x 21/27 x 33/9)
Type versnellingbak: Constant mesh, 5 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen:
1e: 2.529 (43/17)
2e:
1.773 (39/22)
3e: 1.348 (31/23)
4e: 1.077 (28/26)
5e:
0.929 (26/28)Chassis:Type frame:Diamantframe
Spoorhoek: 26.00 graad
Naspoor: 109 mm (4.3 in)Voorband:Type:Tubeless
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT023F EAchterband:Type: Tubeless Maat:
180/55 ZR17M/C (73W)
Fabrikant/model: BRIDGESTONE/BT023R E
Belading:Maximale belasting:
208 kg (459 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling: 90–208 kg (198–459 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid: Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:Gietwiel
Velgmaat: 17M/C x MT3.50
Achterwiel:Type wiel:Gietwiel
Velgmaat: 17M/C x MT5.50Gekoppeld remsysteem:Bediening:Geactiveerd door achterremVoorrem:Type:
Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4Achterrem:Type:Enkele schijfrem
Bediening: Bediening met rechtervoet
Aanbevolen remvloeistof: DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype: Schroefveer/oliedemper
Veerweg: 135.0 mm (5.31 in)Achterwielophanging:Type:Achterbrug (link-ophanging)
Veer/schokdempertype: Schroefveer/gas -oliedemper
U1MDD0D0.book Page 2 Monday, February 18, 2013 10:45 AM

SPECIFICATIES
8-3
8
Veerweg:125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:GT14B-4
Voltage, capaciteit: 12 V, 12.0 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 60.0 W/55.0 W  2
Achterlicht/remlicht unit: 12 V, 5.0 W/21.0 W  2
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer: 12 V, 21.0 W  2
Parkeerlicht: LED
Kentekenverlichting:
12 V, 5.0 W  1
Instrumentenverlichting: LED
Controlelampje vrijstand: LED Controlelampje grootlicht:
LED
Waarschuwingslamp je olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje: LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED
Controlelampje “STOP MODE”:
LED
Terugschakelcontrolelampje: LED
Waarschuwingslampje YCC-S-systeem:
LED
Waarschuwingslampje vering: LED
Zekeringen:Hoofdzekering 1:
50.0 A
Hoofdzekering 2: 30.0 A
Koplampzekering: 25.0 A Remlicht zekering:
1.0 A
Zekering signaleringssysteem: 10.0 A
Zekering ontstekingssysteem: 20.0 A
Zekering radiatorkoelvin:
10.0 A  2
Circuitzekering alarmv erlichtingssysteem:
7.5 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 20.0 A
Zekering vering:
15.0 A
Zekering cruise control: 1.0 A
Circuitzekering aans luitcontact voor
accessoires: 3.0 A
Zekering YCC-S-motorbesturing:
30.0 A
Backup-zekering: 7.5 A
Zekering kuipruitmotor: 20.0 A
Zekering elektronische smoorklep:
7.5 A
U1MDD0D0.book Page 3 Monday, February 18, 2013 10:45 AM

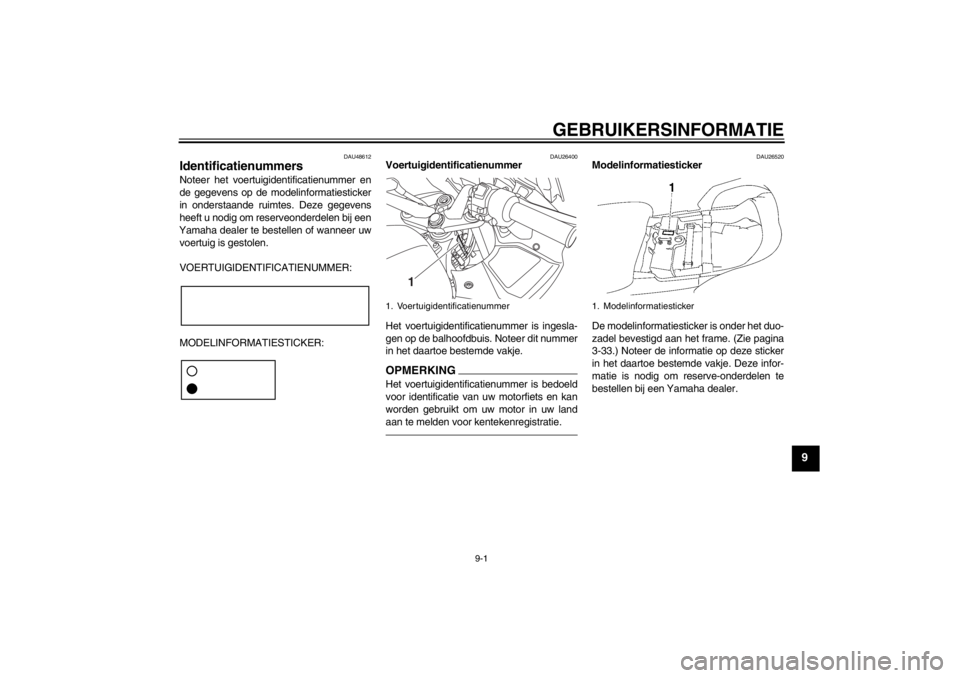

GEBRUIKERSINFORMATIE
9-1
9
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26520
Modelinformatiesticker
De modelinformatiesticker is onder het duo-
zadel bevestigd aan het frame. (Zie pagina
3-33.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
U1MDD0D0.book Page 1 Monday, February 18, 2013 10:45 AM

INDEXAABS ....................................................... 3-28
ABS-waarschuwingslampje .................... 3-4
Accessoirebox....................................... 3-37
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren..... 6-28
Achteruitkijksp iegels ............................. 3-40
Achterwielophanging, smeren............... 6-28BBanden.................................................. 6-19
Bougies, controleren ............................. 6-12
Brandstof............................................... 3-31
Brandstofverbruik, tips voor een zuinig ... 5-4CCardanolie............................................. 6-15
Claxonschakelaar ................................. 3-25
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes cruise control................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-6
Controlelampje stopmodus ..................... 3-6
Controlelampje tractieregeling ................ 3-5
Cruise control .......................................... 3-7
Cruise control-schakelaars ................... 3-25DDimlichtschakelaar/ lichtsignaalschakelaar ........................ 3-24
D-mode (rijmodus) ................................ 3-23GGasgreep en gaskabel, controleren en smeren........................................... 6-26 Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-47
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting, vervangen .......................................... 6-34
HHandschakelhendel .............................. 3-27
Hoogte bestuurderszadel, verstellen .... 3-35IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-26
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-16
Koplampgloeilamp ................................ 6-33
Koplamphoogte, aanpassen ................. 3-38LLuchtfilterelement ................................. 6-18MMatkleur, let op ....................................... 7-1
Menuschakelaar ................................... 3-25
Middenbok en zijstandaard, controleren en smeren ....................... 6-27
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-13
Multifunctionele meter .......................... 3-10OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartiment ............................ 3-37PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlicht........................................... 6-35
Parkeren ................................................. 5-5 Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-35
RRem- en schakelpedalen, controleren
en smeren ........................................... 6-26
Remhendel ............................................ 3-28
Remhendel, controleren en smeren ...... 6-27
Remlichtschakelaars ............................. 6-23
Rempedaal ............................................ 3-28
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ........................................... 6-33
Richtingaanwijzerschakelaar................. 3-24SSchakelaar alarmverlichting .................. 3-25
Schakelen ............................................... 5-3
Schakelpedaal....................................... 3-27
Selectieschakelaar ................................ 3-25
Smering en onderhoud, periodiek ........... 6-5
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Stand van het stuur, verstellen.............. 3-38
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startschakelaar/noodstopschakelaar .... 3-25
Startspersysteem .................................. 3-45
Stationair toerental, controleren ............ 6-18
Stopmodusschakelaar........................... 3-25
Storingzoekschema’s ............................ 6-36
Stuurschakelaars .................................. 3-24
Stuursysteem, controleren .................... 6-29TTankbeluchtingsslang/ overloopslang .... 3-32
Tankdop ................................................ 3-31
U1MDD0D0.book Page 1 Monday, February 18, 2013 10:45 AM

INDEX
Terugschakelcontrolelampje ................... 3-5
Tractieregeling ...................................... 3-29UUitlaatkatalysatoren .............................. 3-33VVeiligheidsinformatie .............................. 1-1
Ventilatieopeningen van stroomlijnpanelen, openen en
sluiten ................................................. 3-38
Vering, voor- en achter- afstellen ......... 3-40
Verzorging .............................................. 7-1
Vloeistofniveaus van rem en YCC-S-koppeling, controle ................. 6-24
Vloeistof voor rem en
YCC-S-koppeling, verversen .............. 6-25
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken controleren ......................................... 6-23
Voorste richtingaanwijzer ..................... 6-33
Voorvork, controleren ........................... 6-29
Vrije slag van gasgreep, controleren .... 6-18
Vrije slag van remhendel, controleren ......................................... 6-22
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslamp je elektronisch
verstelbaar veringsysteem ................... 3-5
Waarschuwingslampje motorstoring....... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Waarschuwingslampje YCC-S-systeem.................................... 3-6
Wielen................................................... 6-21
Wiellagers controleren .......................... 6-30
YYCC-S-koppeling .................................. 6-22
YCC-S-systeem .................................... 3-26ZZadels ................................................... 3-33
Zekeringen, vervangen ......................... 6-31
Zijstandaard .......................................... 3-44
U1MDD0D0.book Page 2 Monday, February 18, 2013 10:45 AM

A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM

A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM

PRINTED IN THE NETHERLANDS 2013.03
DIC183
Oorspronkelijke gebruiksaanwijzing
