YAMAHA FJR1300AS 2013 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17244
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkor t afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15122
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.●
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
●
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxide.WAARSCHUWING
DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U1MDD0D0.book Page 1 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU17361
Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het bestuurderszadel. (Zie pagina
3-33.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
HL
1
U1MDD0D0.book Page 2 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861
OPMERKING●
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot -Brittannië, op mijlbasis wordt verricht.
●
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
●
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgev oerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEM CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Brandstofleiding Controleer de brandstofslangen
op scheurtjes of beschadigingen. 
2 *Bougies Controleer de conditie.
Reinigen en elektrodenafstand af-
stellen. 
Vervangen. 
3 *Ventielen Controleer de klepspeling.
Afstellen. Elke 40000 km (24000 mi)
4 *Brandstofinjectie-
systeem Stel de synchronisatie af.

5 *Uitlaatdempers en
uitlaatpijpen Controleer of de schroefklemmen
goed vastzitten. 
U1MDD0D0.book Page 3 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
6*Luchtinlaatsysteem Controleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang beschadigde onderde- len indien nodig. 
NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MDD0D0.book Page 4 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
DAU1770F
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luchtfilterelement Reinigen.

Vervangen. 
2 *YCC-S-koppeling Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. 
3 *Voorrem Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. 
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. 
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslangen Controleer op scheurtjes en be-
schadigingen.
Zorg voor een correcte plaatsing van slang(en) en klem(men). 
Vervangen. Elke 4 jaar
6 *Remvloeistof Vervangen. Elke 2 jaar
7 *Wielen Controleer de speling en contro-
leer op beschadigingen. 
U1MDD0D0.book Page 5 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
8*Banden Controleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig. 
9 *Wiellagers Controleer op speling of bescha-
digingen. 
10 *Achterbrug Controleer op een correcte wer-
king en overmatige speling. 
Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 *Balhoofdlagers Controleer de lagers op speling
en oppervlakteruwheid. 
Smeren met lithiumvet. Elke 20000 km (12000 mi)
12 *Framebevestigin-
gen Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. 
13 Scharnieras van
remhendel Smeren met siliconenvet.

14 Scharnieras van
rempedaal Smeren met lithiumvet.

15 *Scharnieras van
schakelpedaal Smeren met lithiumvet.

16 Zijstandaard, mid-
denbok Controleer de werking.
Smeren met lithiumvet.

17 *Zijstandaardscha-
kelaar Controleer de werking.

NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MDD0D0.book Page 6 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
18*Voorvork Controleer op een correcte wer-
king en olielekkage. 
19 *Schokdemperunit Controleer op een correcte wer-
king en olielekkage. 
20 *Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm Controleer de werking.

Smeren met lithiumvet. 
21 Motorolie Verversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. 
22 Oliefilterpatroon Vervangen. 
23 *Koelsysteem Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage. 
Vervang koelvloeistof. Elke 3 jaar
24 Cardanolie Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.
Verversen. 
25 *Voor- en achterrem-
schakelaar Controleer de werking.

26 Bewegende delen
en kabels Smeren.

NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MDD0D0.book Page 7 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU40550
OPMERKING●
Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
●
Onderhoud aan hydraulisch systeem van rem en YCC-S-koppeling
Controleer regelmatig het vloeistofniveau van rem en YCC-S-koppeling en vul indien nodig bij.
Vervang elke twee jaar de inwendige onderdelen van hoofdremcilinders en remklauwen en die van hoofdcilinder en werkcilinder van de YCC-S-koppeling, en ververs dan ook de rem- en YCC-S-koppelingsvloeistof.
Vervang de rem- en YCC-S-koppelingsslangen na elke vi er jaar of als ze zijn gescheurd of beschadigd.
27*Gasgreep Controleer de werking.
Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
Smeer de kabel en het kabelhuis. 
28 *Lampen, richtin-
gaanwijzers en
schakelaars Controleer de werking.
Stel de koplamplichtbundel af.

NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1MDD0D0.book Page 8 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAU18771
Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU54130

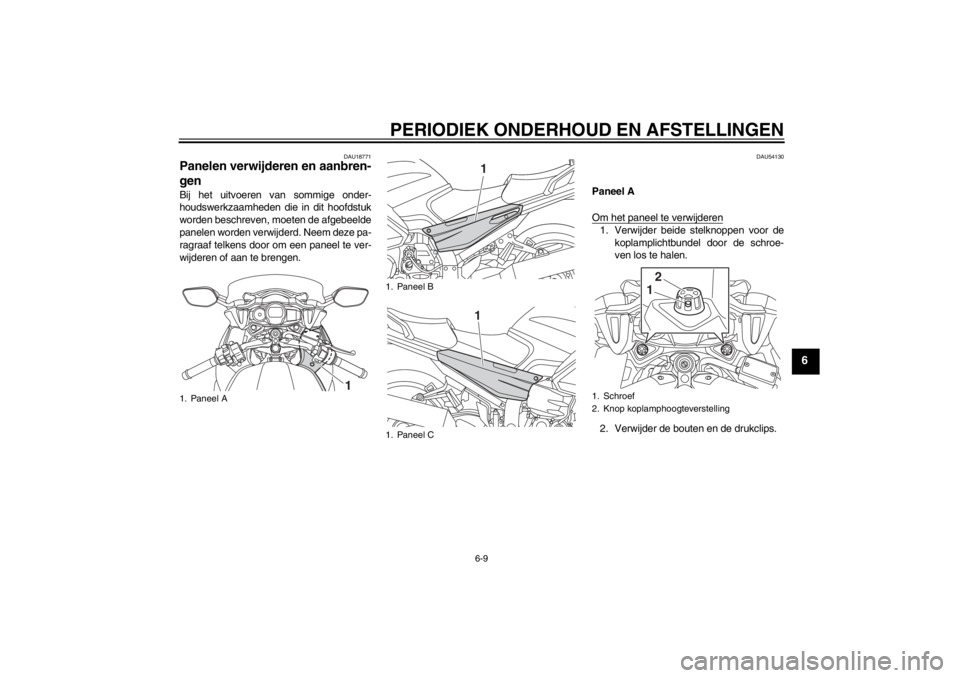

Paneel A
Om het paneel te verwijderen1. Verwijder beide stelknoppen voor dekoplamplichtbundel door de schroe-
ven los te halen.
2. Verwijder de bouten en de drukclips.
1. Paneel A
1
1. Paneel B
1. Paneel C
11
1. Schroef
2. Knop koplamphoogteverstelling
1 2
U1MDD0D0.book Page 9 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

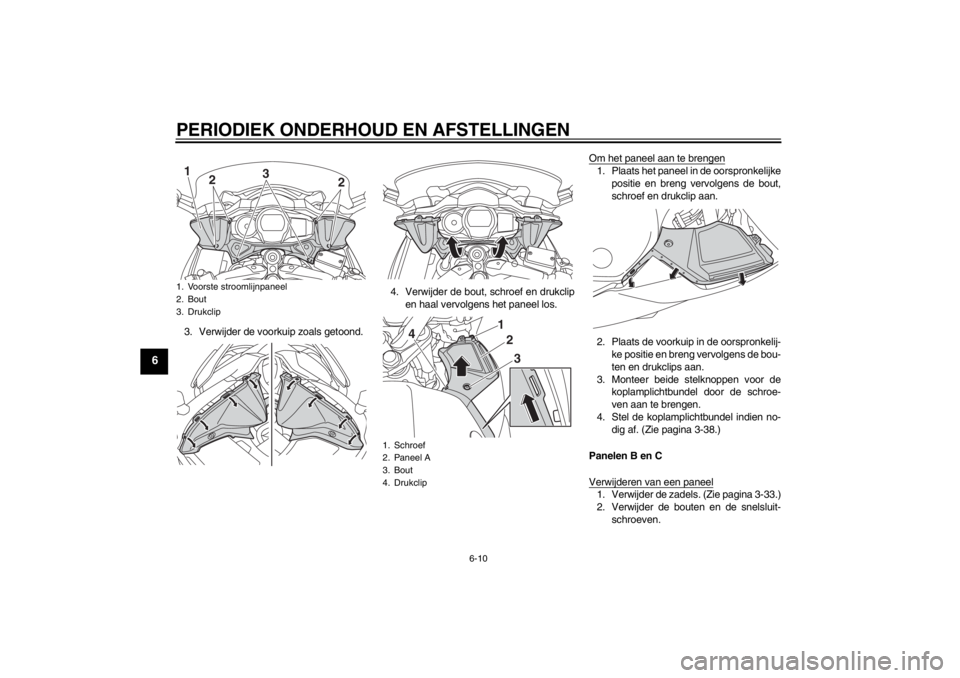

3. Verwijder de voorkuip zoals getoond.4. Verwijder de bout, schroef en drukclip
en haal vervolgens het paneel los. Om het paneel aan te brengen
1. Plaats het paneel in de oorspronkelijke
positie en breng vervolgens de bout,
schroef en drukclip aan.
2. Plaats de voorkuip in de oorspronkelij- ke positie en breng vervolgens de bou-
ten en drukclips aan.
3. Monteer beide stelknoppen voor de koplamplichtbundel door de schroe-
ven aan te brengen.
4. Stel de koplamplichtbundel indien no- dig af. (Zie pagina 3-38.)
Panelen B en C
Verwijderen van een paneel1. Verwijder de zadels. (Zie pagina 3-33.)
2. Verwijder de bouten en de snelsluit- schroeven.
1. Voorste stroomlijnpaneel
2. Bout
3. Drukclip
2
2
1
3
1. Schroef
2. Paneel A
3. Bout
4. Drukclip
1
32
4
